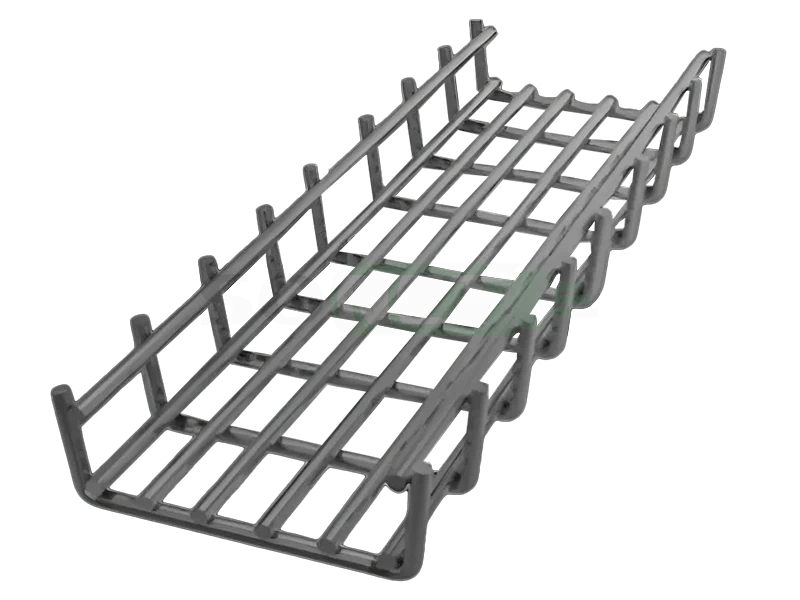

Проволочный лоток усиленный,оцинкованный 600х60мм

Цена с НДС (указана за м)
розничная
919.85 ₽
мелкооптовая
870.78 ₽
оптовая
827.87 ₽
Заказать
Информация
Код Сонет
27304
Артикул
PLS600.60
Бренд
Эвантер
Срок поставки
7-9 рабочих дней
Паспорт и сертификаты
Описание
Характеристики
Габариты и вес
Совместимость
Файлы
Сопутствующие товары
Описание
Характеристики
Габариты и вес
Совместимость
Файлы
Сопутствующие товары

Проволочный лоток усиленный,оцинкованный 600х60мм

Проволочный лоток для внутренней прокладки, от отечественного производителя Эвантер, серии PLSХХХ.ХХ. спроектирован как решение для прокладки кабельной трассы на открытых плоскостях и в отапливаемых помещениях по любым плоскостям с разным температурным диапазоном.

Поддерживает 3-ри типа креплений:
- Настенное крепление
- Потолочное крепление
- Напольное крепление

Сетчатая структура проволочного лотка позволяет легко и быстро укладывать, маркировать и фиксировать любые типы кабелей, а так же дополнять кабельную разводку, используя обычные пластиковые стяжки.

Основным преимуществом кабельных проволочных лотков является удобство монтажа в нестандартных помещениях (под непрямыми углами, на разных уровнях), так как им можно придавать любые формы изгиба и ската (например, ступенчатая прокладка). Это обеспечивается за счёт возможности обреза, сгиба и винтового соединения проволочных лотков между собой.

При внешнем построении кабельной трассы, на проволочный кабельный лоток сверху монтируют крышку, для защиты кабельной трассы от воздействия атмосферных осадков, пыли, попаданий твердых предметов, случайного проникновения человека, птиц, животных.

    Ассортиментный ряд Усиленного проволочного лотка Эвантер серии PLSХХХ.ХХ.
 100х60мм  100х85мм  100х105мм  150х60мм
 200х60мм  200х85мм  200х105мм  300х60мм
 300х85мм  300х105мм  400х60мм  400х85мм
 400х105мм  500х60мм  500х85мм  500х105мм
 600х60мм  600х85мм  600х105мм

Характеристики

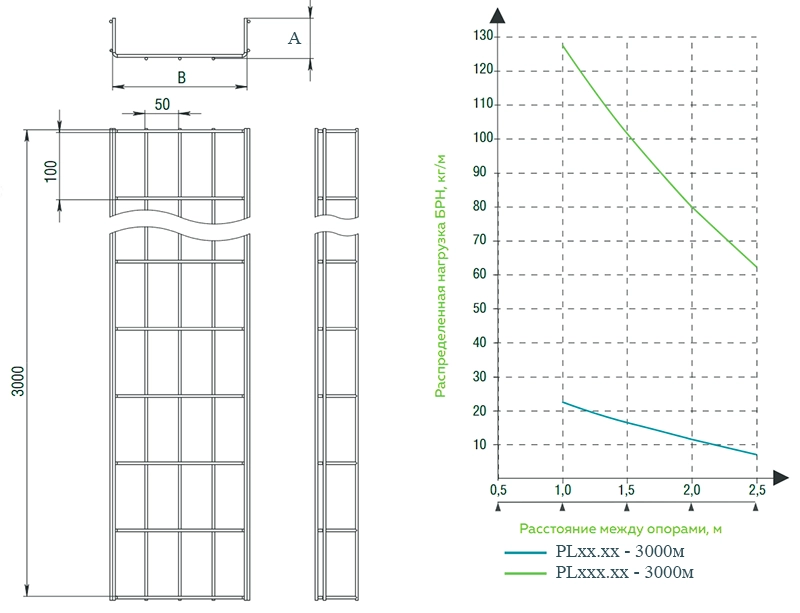

 Нагрузка БРН при растоянии между опорами, кг/м
 Толщина проволоки, мм   1,0 м   1,5 м   2,0 м
  5   128   101   80
Проволочный лоток изготовлен согласно ТУ:ТУ3449-001-17730352-2014
Срок службы: 20 лет.
Сталь, оцинкованная по методу Сендзимира
Габариты и вес
 Характеристика  Ширина, мм (B)
 Высота, мм (A)
  Длинна мм  Вес, 1 м, (кг)   Объём м3
 Свойство   600   60   3000   3,41   0,108
Совместимость
   Фиксация (соединение) проволочного лотка между собой.
В этом типе крепления лотка между собой понадобиться Крепежный комплект М6*20 двойной - 2 штуки.
____
Альтернативное крепление:
Безвинтовое
Перфорированный соединитель
  Крепеж проволочного лотка к стене
В этом типе крепления к стене (фиксацию секции лотка) понадобиться:
Настенная консоль (Омега профиль-L) 640мм - 2 штуки
Крепежный комплект М6*20 одинарный - 4 штуки
 Крепление проволочного лотка к потолку
В этом типе фиксации лотка понадобиться:
Забивной анкер M8, L=30mm Латунный (крепеж) - 1 штука
Шпилька М8 L=1000мм, оцинкованная - 1 штука
Подвес для шпильки к проволочным лоткам (крепеж) - 2-е штуки
Гайка с фланцем для шпильки М8 (крепеж) - 2 штуки
____
Альтернативное крепление:
На крюках, С-образная консоль, Планка быстрой фиксации, С-образная консоль быстрой фиксации
 Напольно - настенный держатель для проволочного лотка
В этом типе крепления на стык (фиксацию лотка) понадобиться:
Забивной анкер M8, L=30mm Латунный (крепеж) - 1 штука
Болт М8х20 полнонарезной - 1 штука
Напольно-настенный держатель 600мм - 1 штука
 Кабельный спуск для проволочного лотка
Отвод/подвод кабеля на проволочный кабельный лоток (подходит для кабельных переходов в проволочном лотке, спуска и подъемов в кабельной трассе) :
Спуск кабельный для проволочного лотка - 1 штука (В зависимости от кол-ва кабеля)
Крепежный комплект М6*20 одинарный - 3 штуки
 Крепление монтажной платы к проволочному лотку
Монтажная плата крепиться на лоток, для крепления предусмотрены специальные отверстия в плате.
Монтажная плата универсальная - 1 штука (Для крепления распределительной коробки)

 Установка крышки на проволочный лоток
Крышка для проволочного лотка
Крышка лотка замковая 600х1,0
В крышке лотка предусмотрено отверстие для заземления
 Установка заземления на проволочный лоток
Для заземления кабельной трассы, на стык нам понадобиться.
Проводник заземляющий универсальный (медная пластина)
- 1 штука
Винт 6х10 c полукруглой головкой (DIN 7985) - 2 штуки
Гайка с фланцем для шпильки М6 (крепеж) - 2 штуки
 Переход кабельной трассы с уровня на уровень

   Для перехода нам понадобятся Кусачки проволочных лотков монтажные - 1 штука
 Поворот кабельной трассы, на одном уровне

 Для поворота нам понадобятся Кусачки проволочных лотков монтажные - 1 штука
 На каждую откусанную секцию приходится 1-ин комплект: Крепежный комплект М6*20 двойной
  Для поворота нам понадобятся Кусачки проволочных лотков монтажные - 1 штука
 На каждую откусанную секцию приходится 1-ин комплект: Крепежный комплект М6*20 двойной
  Поворот кабельной трассы, на 90 градусов
  Для поворота нам понадобятся Кусачки проволочных лотков монтажные - 1 штука
  В месте стыка рекомендуется использовать 3-ри крепёжных крепления, на выбор:
  Крепежный комплект М6*20 одинарный (на рисунке)
  Крепежный комплект М6*20 двойной
 Стыковка лотка между собой
 Для стыковки соединения проволочного лотка нам понадобиться: Крепежный комплект М6*20 двойной,
Соединитель перфорированный (крепеж) и для его фиксации Крепежный комплект М6*20 одинарный
