Проволочный лоток из нержавеющей стали 400х60мм
Проволочный лоток из нержавеющей стали 400х60мм

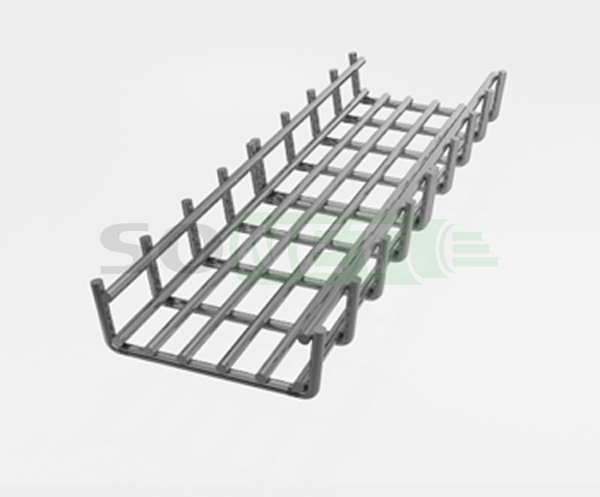

Проволочный лоток из нержавеющей стали, от отечественного производителя Эвантер, серии PLHХХХ.ХХ. спроектирован как решение для прокладки и эксплуатации кабельных трасс в помещениях, которые аттестованы по классам чистоты и предназначены для работы с агрессивными средами, а так же востребованы в пищевой промышленности.
Поддерживает 3-ри типа креплений:
- Настенное крепление
- Потолочное крепление
- Напольное крепление
Сетчатая структура проволочного лотка позволяет легко и быстро укладывать, маркировать и фиксировать любые типы кабелей, а так же дополнять кабельную разводку, используя обычные пластиковые стяжки.
Основным преимуществом кабельных проволочных лотков является удобство монтажа в нестандартных помещениях (под непрямыми углами, на разных уровнях), так как им можно придавать любые формы изгиба и ската (например, ступенчатая прокладка). Это обеспечивается за счёт возможности обреза, сгиба и винтового соединения проволочных лотков между собой.
При внешнем построении кабельной трассы, на проволочный кабельный лоток сверху монтируют крышку, для защиты кабельной трассы от воздействия атмосферных осадков, пыли, попаданий твердых предметов, случайного проникновения человека, птиц, животных.
При проектировании «чистых помещений» особое внимание уделяется заземлению всех металлических частей кабель несущей системы, чтобы исключить возникновение и накопление статических зарядов на ней.
| Ассортиментный ряд Проволочного лотка Эвантер серии PLHХХХ.ХХ. | ||||
| 60х60мм | 100х35мм | 100х60мм | 100х85мм | |
| 150х60мм | 150х85мм | 150х105мм | 200х35мм | |
| 200х60мм | 200х85мм | 200х105мм | 300х35мм | |
| 300х60мм | 300х85мм | 300х105мм | 400х35мм | |
| 400х60мм | 400х85мм | 400х105мм | 500х35мм | |
| 500х60мм | 500х85мм | 500х105мм | ||
|

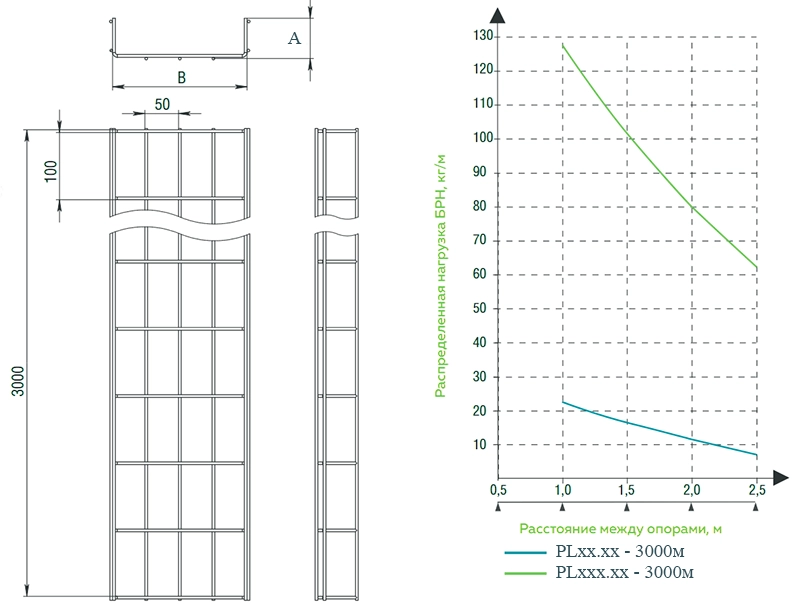

Нагрузка БРН при растоянии между опорами, кг/м |
|||
| Толщина проволоки, мм | 1,0 м | 1,5 м | 2,0 м |
| 4 | 22 | 17 | 12 |
| Характеристика |
Ширина, мм (B) |
Высота, мм (A) |
Длинна мм | Вес, 1 м, (кг) | Объём м3 |
| Свойство | 400 | 60 | 3000 | 1,62 | 0,072 |
| Фиксация (соединение) проволочного лотка между собой. | |
|
В этом типе крепления лотка между собой понадобиться Крепежный комплект М6*20 двойной - 2 штуки. ____ Альтернативное крепление: Безвинтовое Перфорированный соединитель |
|
| Крепеж проволочного лотка к стене | |
|
В этом типе крепления к стене (фиксацию секции лотка) понадобиться: Настенная консоль (Омега профиль-L) 440мм - 2 штуки Крепежный комплект М6*20 одинарный - 4 штуки |
|
| Крепление проволочного лотка к потолку | |
|
В этом типе фиксации лотка понадобиться: Забивной анкер M8, L=30mm Латунный (крепеж) - 1 штука Шпилька М8 L=1000мм, оцинкованная - 1 штука Подвес для шпильки к проволочным лоткам (крепеж) - 2-е штуки Гайка с фланцем для шпильки М8 (крепеж) - 2 штуки ____ Альтернативное крепление: На крюках, С-образная консоль, Планка быстрой фиксации, С-образная консоль быстрой фиксации |
|
| Напольно - настенный держатель для проволочного лотка | |
|
В этом типе крепления на стык (фиксацию лотка) понадобиться: Забивной анкер M8, L=30mm Латунный (крепеж) - 1 штука Болт М8х20 полнонарезной - 1 штука Напольно-настенный держатель 400мм - 1 штука |
|
|
Кабельный спуск для проволочного лотка |
|
|
Отвод/подвод кабеля на проволочный кабельный лоток (подходит для кабельных переходов в проволочном лотке, спуска и подъемов в кабельной трассе) : Спуск кабельный для проволочного лотка - 1 штука (В зависимости от кол-ва кабеля) Крепежный комплект М6*20 одинарный - 3 штуки |
|
| Крепление монтажной платы к проволочному лотку | |
|
Монтажная плата крепиться на лоток, для крепления предусмотрены специальные отверстия в плате. Монтажная плата универсальная - 1 штука (Для крепления распределительной коробки) |
|
| Установка крышки на проволочный лоток | |
|
2-а варианта крышек отличаются толщиной металла Крышка лотка замковая 400х0,7 Крышка лотка замковая 400х1,0 В крышке лотка предусмотрено отверстие для заземления |
|
| Установка заземления на проволочный лоток | |
|
Для заземления кабельной трассы, на стык нам понадобиться. Проводник заземляющий универсальный (медная пластина) - 1 штука Винт 6х10 c полукруглой головкой (DIN 7985) - 2 штуки Гайка с фланцем для шпильки М6 (крепеж) - 2 штуки |
|
|
Переход кабельной трассы с уровня на уровень |
|
|
 |

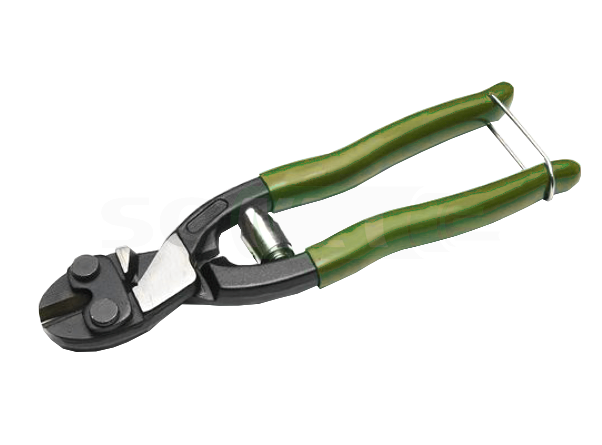

| Для перехода нам понадобятся Кусачки проволочных лотков монтажные - 1 штука | |
|
Поворот кабельной трассы, на одном уровне |
|
|
|
 |
|
Для поворота нам понадобятся Кусачки проволочных лотков монтажные - 1 штука На каждую откусанную секцию приходится 1-ин комплект: Крепежный комплект М6*20 двойной |
|
|
|
|
Для поворота нам понадобятся Кусачки проволочных лотков монтажные - 1 штука На каждую откусанную секцию приходится 1-ин комплект: Крепежный комплект М6*20 двойной |
|
|
Поворот кабельной трассы, на 90 градусов |
|
|
|
|
Для поворота нам понадобятся Кусачки проволочных лотков монтажные - 1 штука В месте стыка рекомендуется использовать 3-ри крепёжных крепления, на выбор: Крепежный комплект М6*20 одинарный (на рисунке) Крепежный комплект М6*20 двойной |
|
|
Стыковка лотка между собой |
|
|
|
|
|
|
|
|
Для стыковки соединения проволочного лотка нам понадобиться: Крепежный комплект М6*20 двойной, Соединитель перфорированный (крепеж) и для его фиксации Крепежный комплект М6*20 одинарный |
|
