Кронштейн 19" настенный 18U, универсальный, Г=300-450мм
Цена с НДС (указана за шт)
розничная
10 440 ₽
мелкооптовая
9 883.20 ₽
оптовая
9 396 ₽
Заказать
Информация
Код Сонет
30170
Артикул
КНО-М-18U R
Серия
КНО-М
Бренд
ReDGeN
Срок поставки
20-25 рабочих дней
Паспорт и сертификаты
Описание
Комплектация
Габариты и вес
Схема сборки
Файлы
Сопутствующие товары
Описание
Комплектация
Габариты и вес
Схема сборки
Файлы
Сопутствующие товары

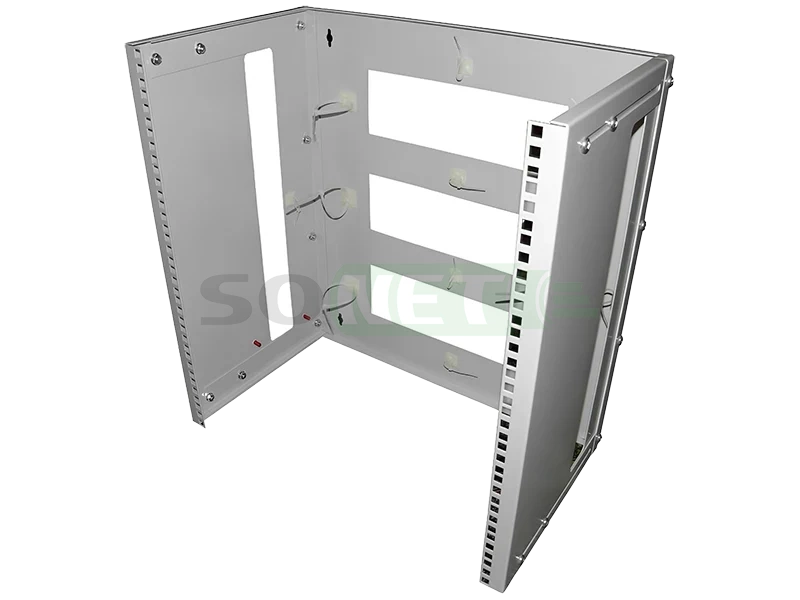

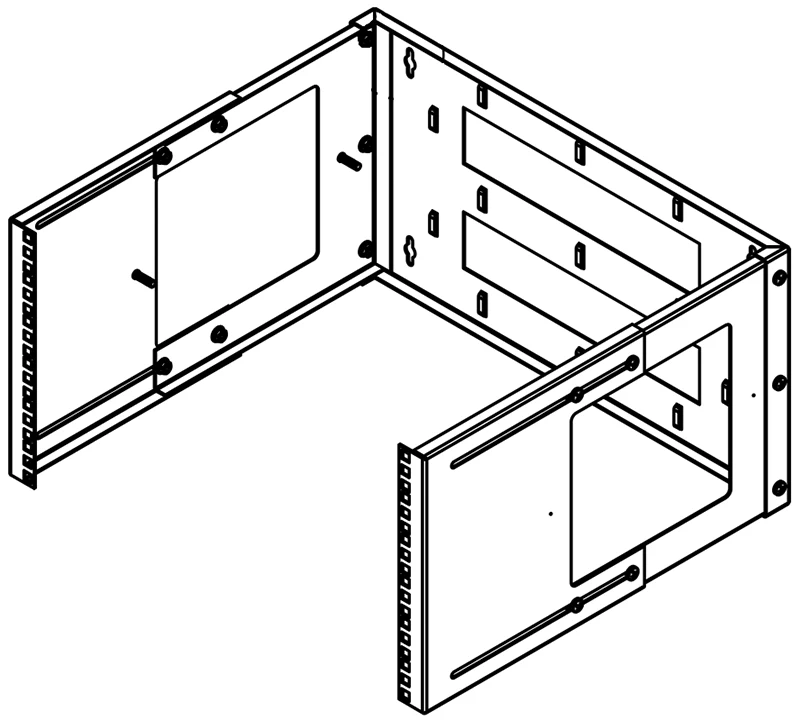

Кронштейн телекоммуникационный 19" дюймов настенный 18U, универсальный, Г=300-450мм
Настенный 19" кронштейн Отечественного производства серия КНО-М-ХU R, состоит из 6-ти типов размеров от 3-х до 18 юнитов - бюджетное решение для открытого монтажа оборудования стандарта 19 дюймов.
Кронштейн представляет собой разборную конструкцию, состоящую из пяти элементов. Прост в сборке. Имеет повышенную жесткость за счет элементов крепления. Для удобства монтажа и коммутации оборудования в задней и боковых стенках предусмотрены технологические окна, под установку кабельных стяжек для дальнейшей фиксации кабеля на его подходе к оборудованию. Боковые стенки регулируются по глубине от 300 до 450 мм.
Кронштейн поставляется в сером цвете RAL7035, при заказе малой партии от 5-ти штук возможна окраска в черный цвет RAL9005
Крепление кронштейна к стене осуществляется через отверстия в задней стенке. На каждом элементе изделия предусмотрены болты заземления.
| Ассортиментный ряд настенных кронштейнов для телекоммуникационного оборудования, отечественного производства ReDGen серия КНО-М-ХU R | ||||||
|
3U Г=300-450мм |
6U Г=300-450мм | 9U Г=300-450мм | ||||
| 12U Г=300-450мм | 15U Г=300-450мм | 18U Г=300-450мм | ||||
Комплектация
Крепежные болты, для крепления кронштейна к стене в комплект поставки не входят! (Ниже приведен пример комплектации кронштейна высотой 3 юнита, в 18 юнитовом кронштейне комплектующие "Основание, рама и направляющие" будут в высоту больше)
| Изображение | Наименование |
Количество, шт |
|

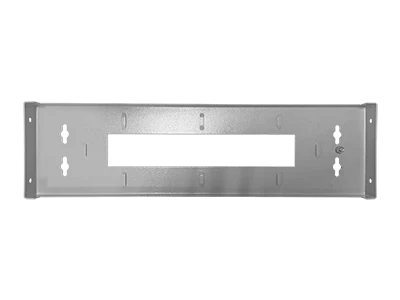

Основание кронштейна |
1 |
|

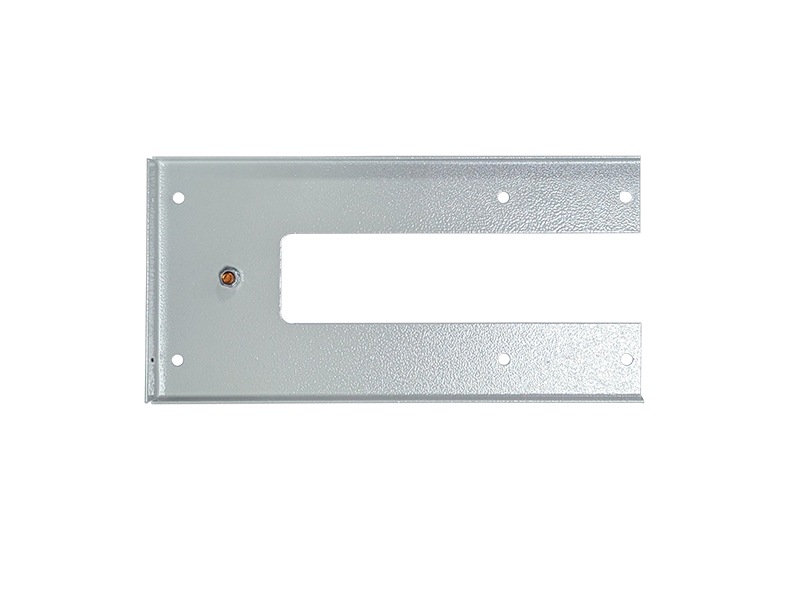

Рама кронштейна |
2 |
|

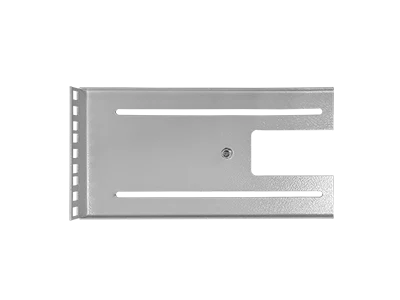

Направляющие 19 дюймов |
2 |
|

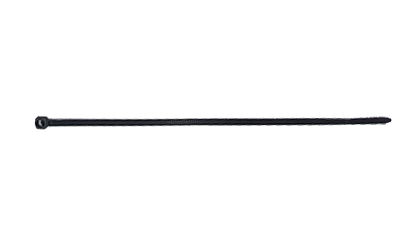

Стяжка |
6 |
|
Винт |
16 |
|
Гайка |
16 |
Габариты и вес
Кронштейн имеет разборную конструкцию и поставляется в упаковке.
| № | Наименование | КНО-М-18U R |
| 1 | Высота, мм |
810 |
| 2 |
Высота, (Unit) |
18 |
| 3 | Ширина |
511 |
| 4 |
Глубина, мм |
300 - 450 |
| 5 |
Рабочая глубина, мм |
250 - 400 |
| 6 |
Грузоподьемность, кг |
15 |
| 7 | Вес | 13,5 |
| 8 |
Материал изготовления |
Листовая сталь, толщиной 1.5мм |
Схема сборки

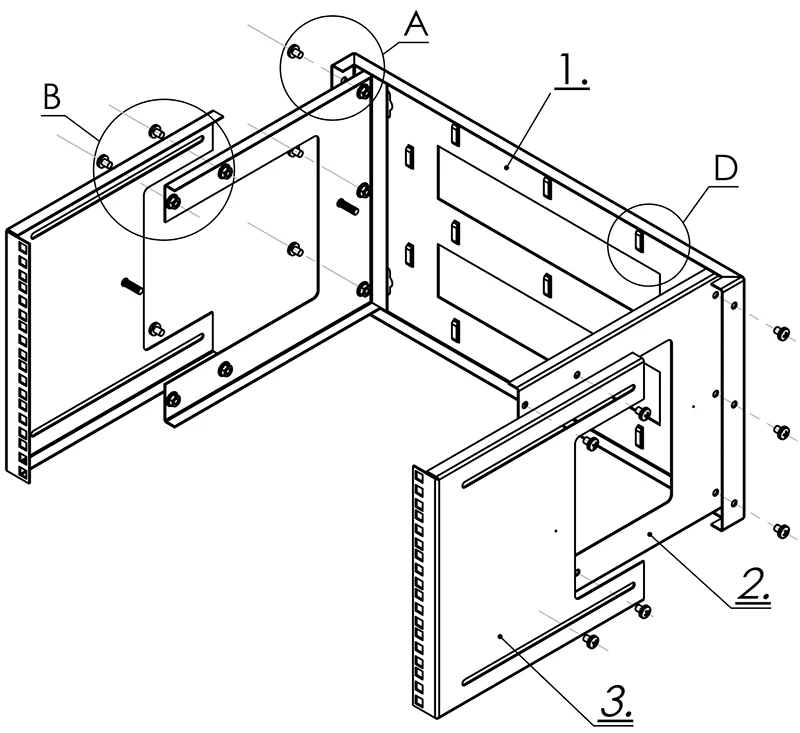

Сборка настенного телекоммуникационного кронштейна под установку 19 дюймового оборудования.

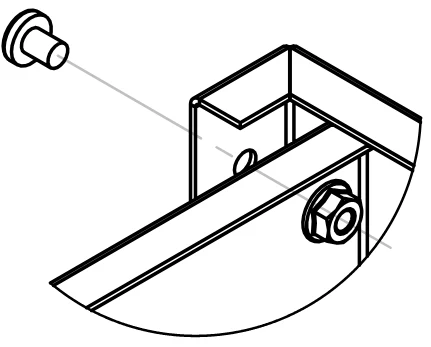

Шаг 1
Соединяем боковые кронштейны (2) с задней стенкой (1), используя винты М6х12 и гайки М6, входящие в комплект.

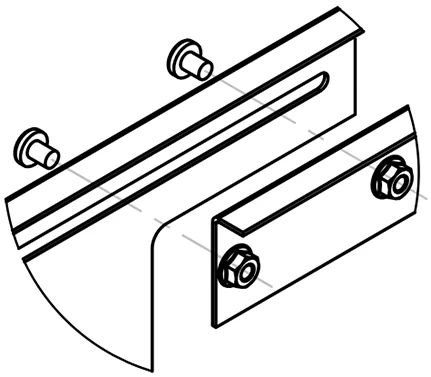

Шаг 2
Установить выдвижные стенки (3), соединив крепежом (полностью не затягивая).Отрегулировав стенки на необходимую глубину для комфортного размещения оборудования затягиваем винты.
Шаг 3

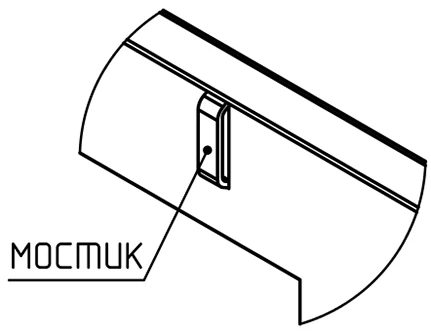

Для удобной прокладки кабельной трассы при подключении оборудования и его дальнейшего использования в 19 дюймовом кронштейне предусмотрены мосты для фиксации кабельных стяжек. (Монтируем оборудование на кронштейн, пучки кабеля собираем вместе и фиксируем кабельной стяжкой к мосту кронштейна.

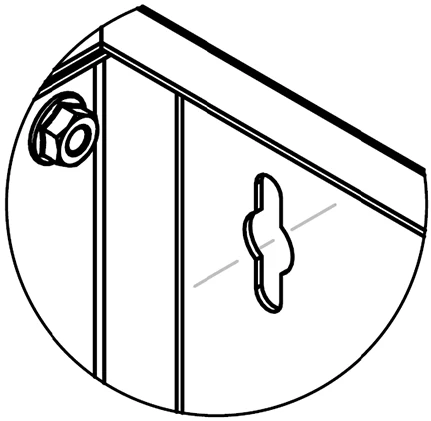

Шаг 4
Для фиксации кронштейна к стене, предусмотрены отверстия на задней стенке кронштейна.
Крепежные болты, для крепления кронштейна к стене в комплект поставки не входят! (Ниже приведен пример сборки кронштейна высотой 3 юнита, в 18-ти юнитовом кронштейне комплектующие "Основание, рама и направляющие" будут в высоту больше)
Сборка кронштейна(на примере 3-х юнитова кронштейна):
Для сборки нам потребуется крестовая отвертка! (В комплект не входит)
Шаг 1-й:
Подготавливаем места для сборки настенного кронштейна, распаковываем упаковку и достаем основание кронштейна.

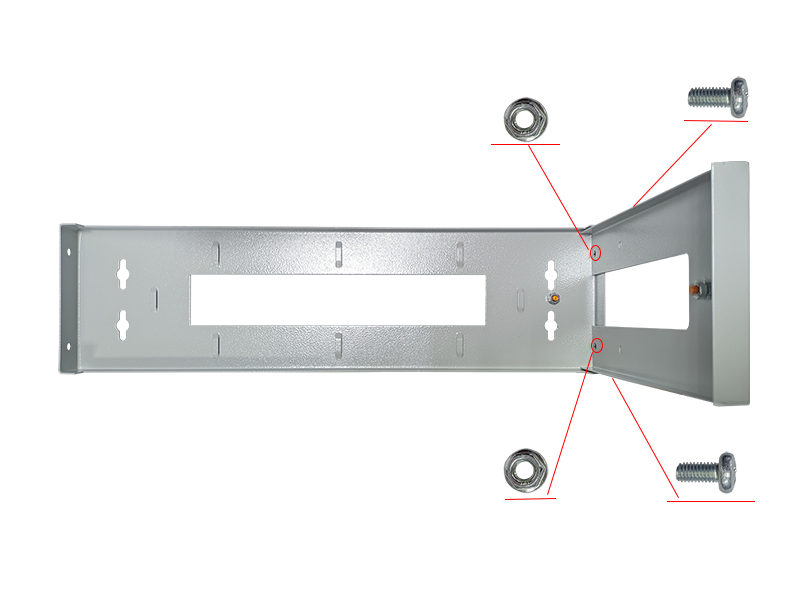

Шаг 2-й:
Монтируем раму кронштейна к основанию, согласно монтажным отверстиям.
Шаг 3-й:
Теперь монтируем 2-ую раму кронштейна к его основанию.
Шаг 4-й:
Теперь плотно прикручиваем рамы с правой и левой стороны к основанию кронштейна.
Шаг 5-й:
Теперь установка на кронштейн 19 дюймовых направляющих и подготовка кабельной трассы на кронштейне.
