Волоконно-оптический кабель с тросом и самонесущий кабель с тросом: отличия и применение
В современной волоконно-оптической связи широко применяются два типа подвесных кабелей: волоконно-оптический кабель с тросом и волоконно-оптический самонесущий кабель с тросом. Несмотря на схожесть названий, эти конструкции имеют принципиальные различия по назначению, конструкции и способу монтажа.

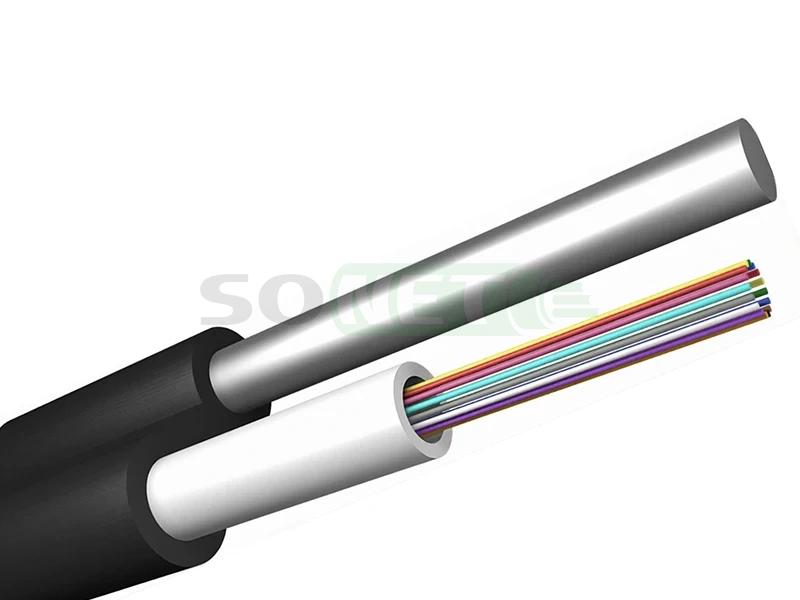

1. Волоконно-оптический кабель с тросом.
Волоконно-оптический кабель с тросом — это кабель, в конструкцию которого включён силовой элемент (трос), предназначенный для восприятия растягивающих нагрузок при монтаже и эксплуатации. Такой кабель обычно используется в тех случаях, когда требуется дополнительная прочность, но самонесущие свойства не являются определяющими.
- Конструкция: оптические волокна (одномодовые, стандарт 9/125 мкм) размещены в оптических модулях, свободное пространство заполнено гидрофобным заполнителем. Поверх сердечника накладывается наружная оболочка, а в качестве периферийного силового элемента используется стальной трос или стеклопластиковый пруток.
- Применение: прокладка между зданиями, подвеска на небольших пролётах, использование в качестве распределительного кабеля с дополнительной механической защитой.
- Растягивающее усилие: от 4 до 12 кН.
- Количество волокон: от 2 до 144.

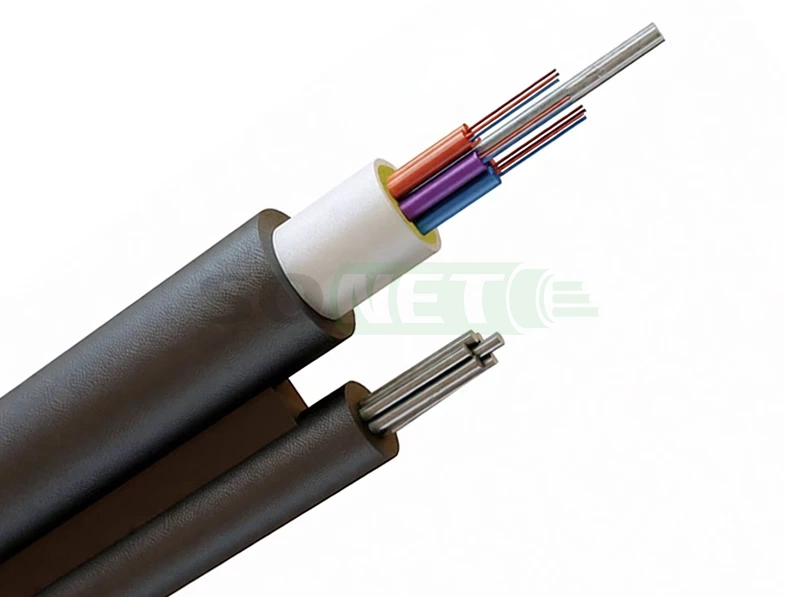

2. Волоконно-оптический самонесущий кабель с тросом.
Волоконно-оптический самонесущий кабель с тросом — это специализированная конструкция, предназначенная для воздушной прокладки на опорах линий связи, электропередач, между зданиями и сооружениями без использования дополнительных несущих тросов. Такой кабель способен самостоятельно выдерживать вес пролёта и внешние нагрузки.
- Конструкция: центральный силовой элемент (ЦСЭ) из стеклопластика, вокруг которого скручены оптические модули с волокнами и кордели. Межмодульное пространство заполнено гидрофобным заполнителем. В качестве периферийного силового элемента используется вынесенный стальной трос или стеклопластиковый пруток. Наружная оболочка — светостабилизированный полиэтилен.
- Применение: магистральные и распределительные линии связи, подвесная прокладка на больших пролётах между опорами, эксплуатация в сложных климатических условиях.
- Растягивающее усилие: от 4 до 12 кН.
- Количество волокон: от 2 до 144.
Общие технические характеристики
- Тип волокна: одномодовое, стандарт 9/125 мкм.
- Растягивающее усилие: от 4 до 12 кН.
- Количество волокон: от 2 до 144.
- Диапазон рабочих температур: от –60 °С до +70 °С.
Вывод
Выбор между волоконно-оптическим кабелем с тросом и самонесущим кабелем с тросом зависит от условий монтажа, длины пролётов и требований к механической прочности. Для магистральных линий и больших расстояний рекомендуется использовать самонесущие конструкции, а для локальных задач — кабели с тросом. Оба типа обеспечивают надёжную передачу данных и долгий срок службы в самых разных климатических условиях.
