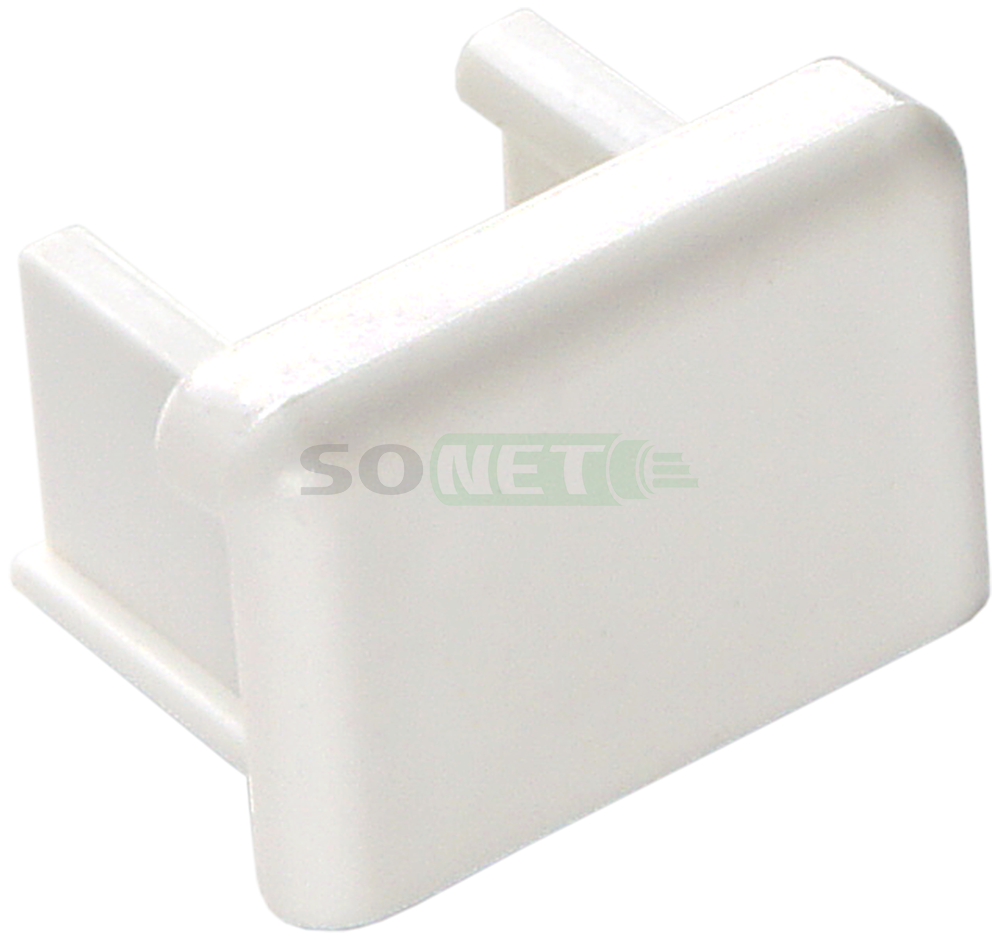

Заглушка торцевая для кабель-канала 20х12,5
Кабельные каналы (кабельные короба, электрокороба) торговой марки «Саянский пластик» изготовлены из самозатухающих поливинилхлоридных композиций. Они представляют собой профили прямоугольного сечения различных типоразмеров, укомплектованных крышкой, которые могут быть разделены внутренними перегородками. Различие типоразмеров обеспечивает модульность конструкций, из которых можно строить разветвленные сети.
Кабельные каналы применяются для открытого монтажа кабелей любого типа (оптико-волоконного, информационного, электрического) на стены и потолки из сгораемых и несгораемых материалов внутри офисных и жилых помещений при температуре от минус 5°С до плюс 60°С.
Материал: Ударопрочная, самозатухающая композиция ПВХ. Устойчива к воздействию ультрафиолета, агрессивной химической среды, влаги. Нетоксична.
Внешний вид: Цвет равномерный (белый), без цветовых пятен, включений и видимых дефектов на лицевой поверхности. С прямолинейными боковыми сторонами и ровно обрезанными торцами.
Комплектность: Канал кабельный состоит из комплекта: короба и крышки. Комплектация аксессуарами осуществляется в соответствии с заказом потребителя.
Степень защиты: IP40 по ГОСТ 14254-96 (МЭК 529-89).
Механическая защита и прочность: Защищает кабель от механических повреждений. Выдерживает испытания согласно ГОСТ Р. 50827-95 (МЭК 670-89).
Рабочая температура: От -5.°С до +60°С.
Кабельные каналы комплектуется аксессуарами: углами внутренними / внешними изменяемыми, углами плоскими изменяемыми, заглушками торцевыми, соединительными деталями, т-образными ответвлениями, различными суппортами и рамками для установки электротехнической продукции.
Упаковка
Наименование. Габариты, мм | Степень защиты | Артикул | Кол-во в упаковке, шт./м.п. |

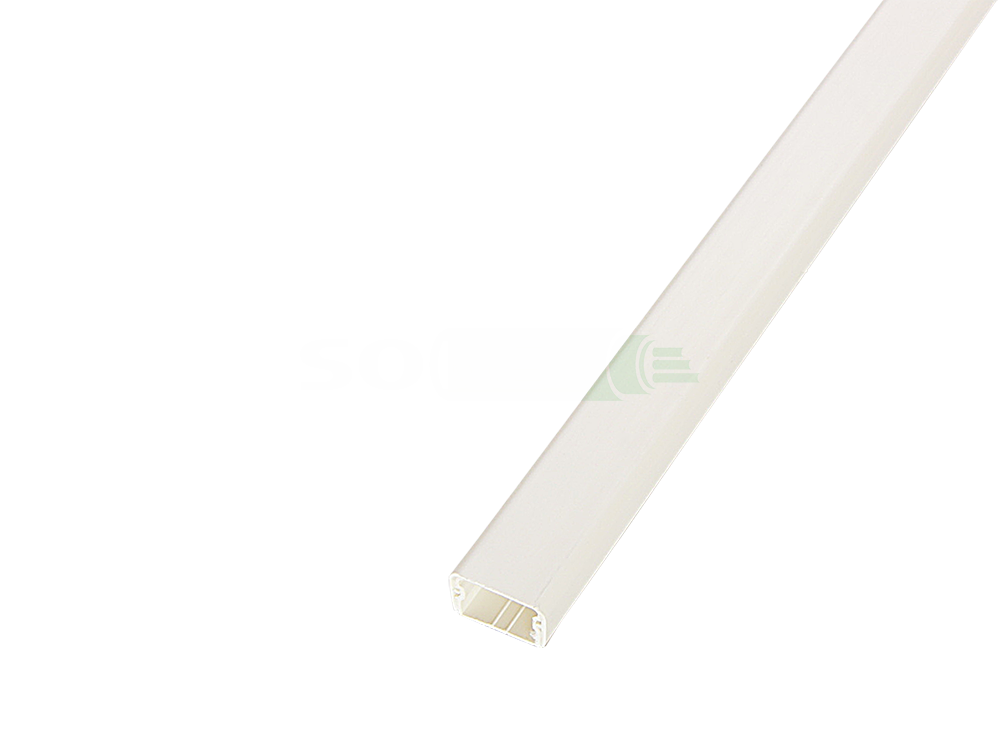

Кабельный канал, 20х12,5х2000 | IP 40 | 020001S | 64 / 128 |
Упаковка электрокоробов осуществляется в картонные ящики с прокладкой каждого слоя упаковочной бумагой по ГОСТ 8273, или отходами полиэтиленовой пленки по ГОСТ 10354, или любым другим прокладочным материалом, обеспечивающим сохранность качества изделий. При наличии защитной пленки прокладочные материалы не используются. Масса ящика — 25 кг + 10%.
Наименование | Степень защиты | Артикул | Кол-во в упаковке, шт. |

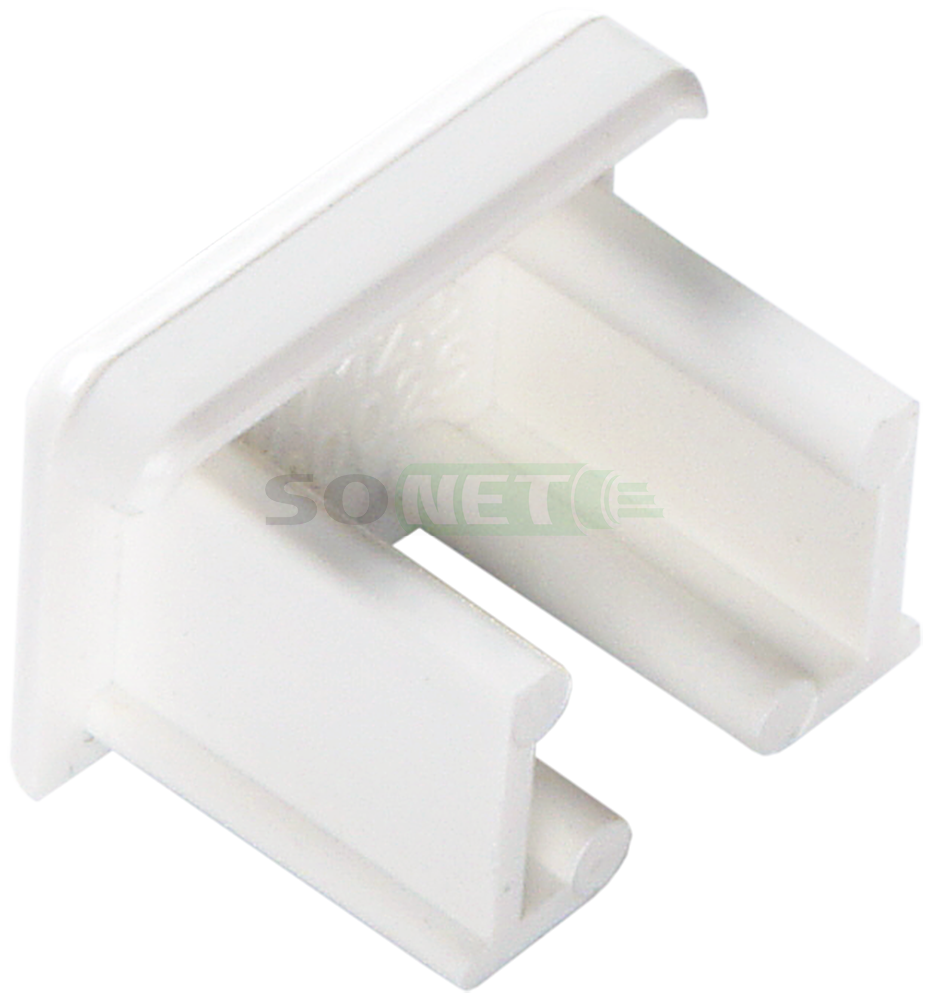

Заглушка торцевая для кабель-канала 20х12,5 мм | IP 40 | 020002S | 10 |

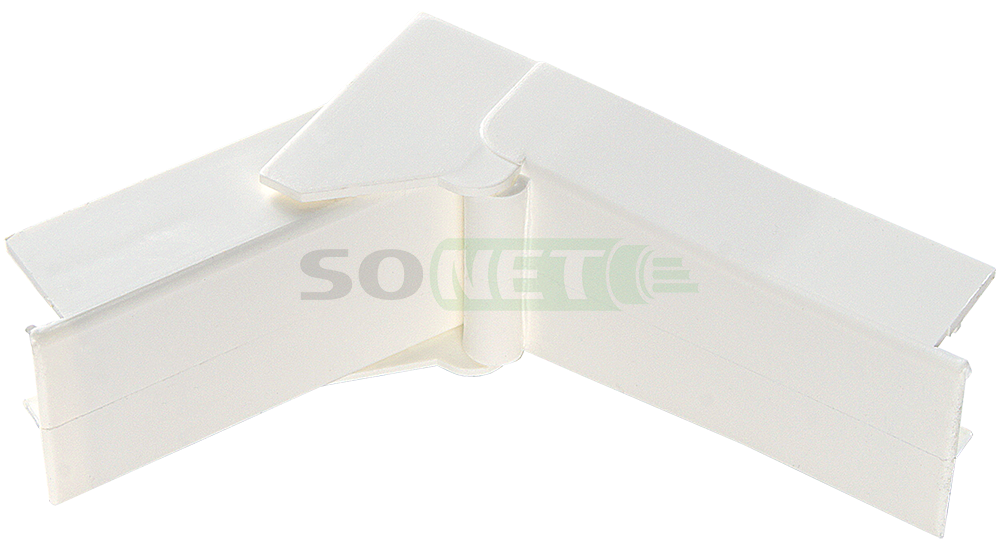

Угол внутренний / внешний изменяемый для кабель-канала 20х12,5 мм | IP 40 | 020003S | 10 |

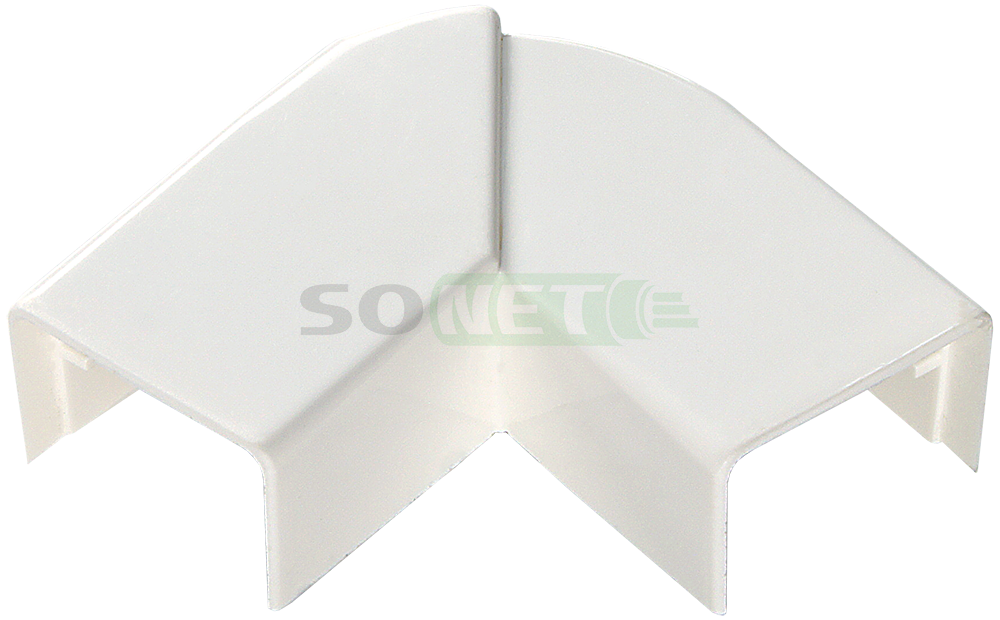

Угол плоский изменяемый для кабель-канала 20х12,5 мм | IP 40 | 020004S | 10 |

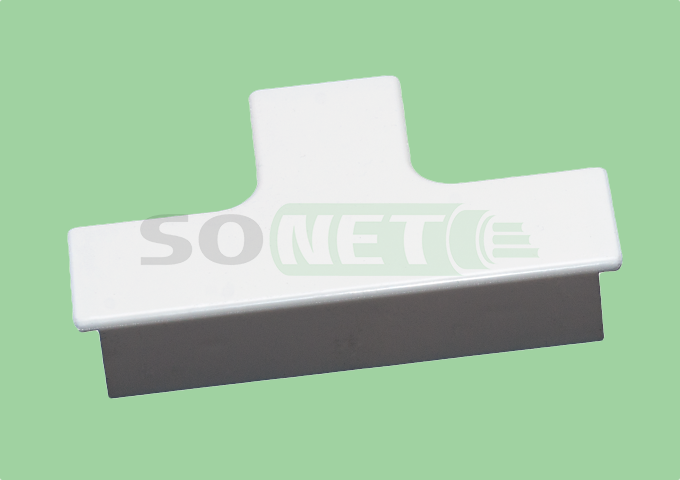

Т-образное ответвление для кабель-канала 20х12,5 мм | IP 40 | 020005S | 10 |
Суппорт с рамкой на 1 пост (45х45) вдоль профиля универсальный | IP 40 | 020007S | 5 |
Транспортирование и хранение
Изделия транспортируют всеми видами крытых транспортных средств в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Транспортирование должно осуществляться при температуре от минус 50°С до плюс 50°С. Не допускается бросать, перегибать и деформировать упаковки изделий при погрузо-разгрузочных работах, складских и производственных операциях.
Упакованные изделия должны храниться в сухом закрытом помещении при температуре от минус 50°С до плюс 40°С на стеллажах длиной не менее длины кабельных каналов или в штабелях высотой не более 2,0 м вне зоны действия отопительных приборов.
