Термоэлектрический кондиционер 200 Вт

Сертификаты Доставка

Цена с НДС (указана за шт)

розничная

87 060 ₽

мелкооптовая

86 800 ₽

оптовая

85 584.80 ₽

Заказать

Информация

Код Сонет

30324

Артикул

SNR-ACC-200-TEC

Бренд

SNR

Срок поставки

12 рабочих дней

Паспорт и сертификаты

паспорт

Описание

Характеристики

Габариты и вес

Схема сборки

Файлы

Описание

Характеристики

Габариты и вес

Схема сборки

Файлы

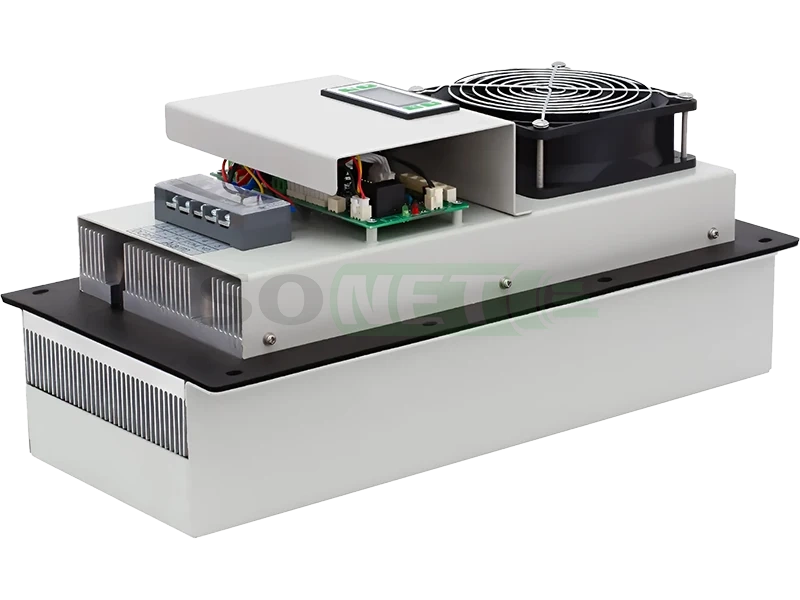

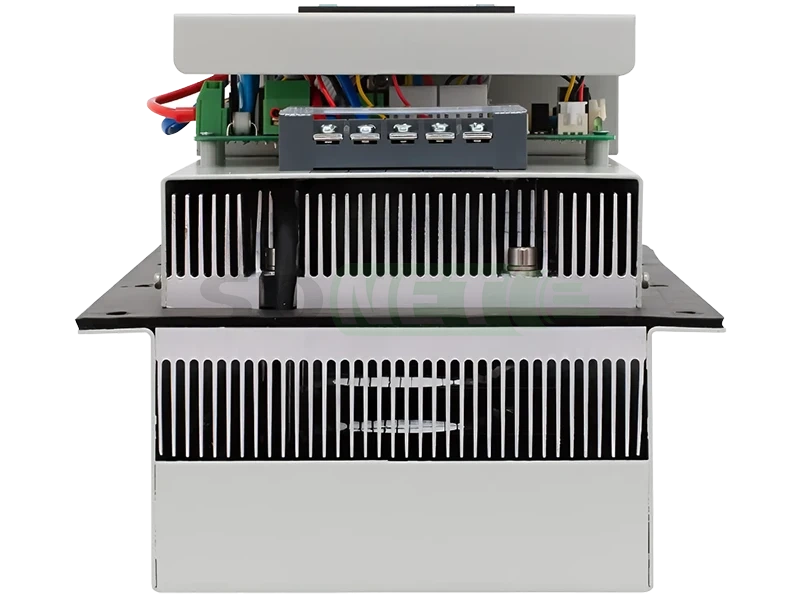

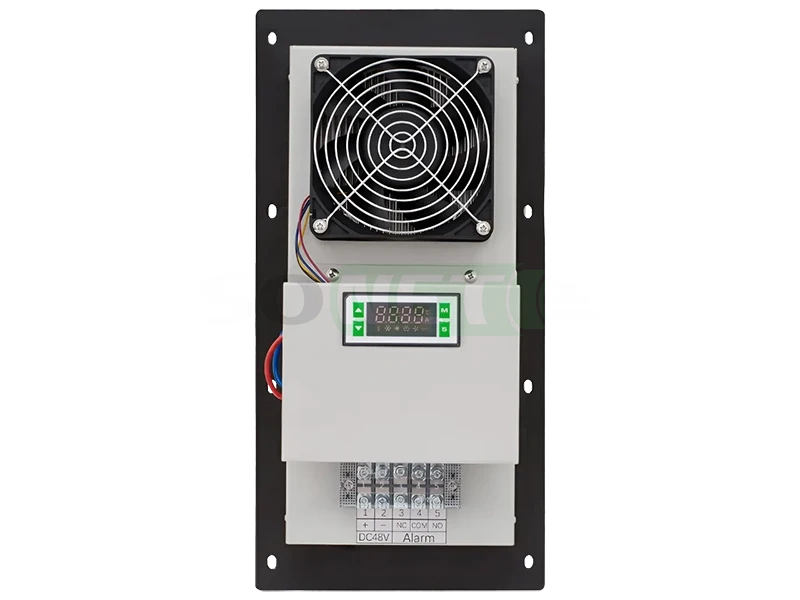

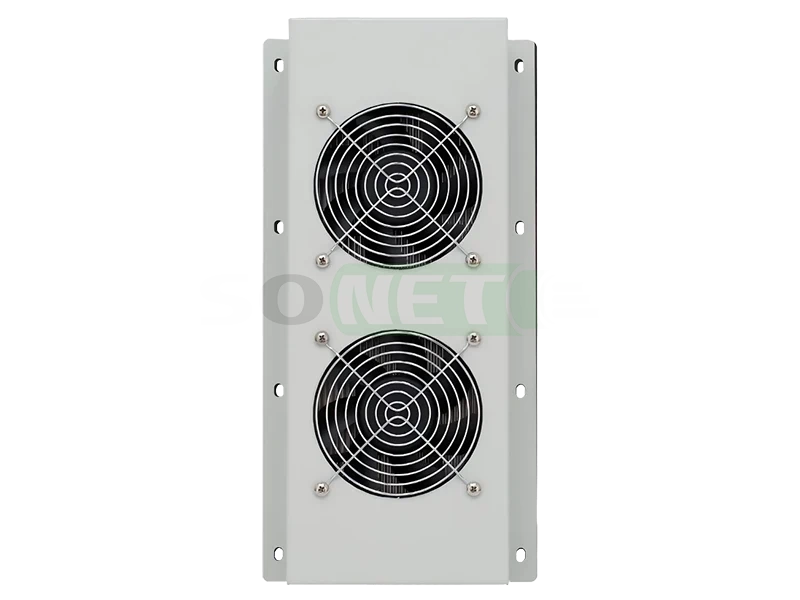

Термоэлектрический кондиционер 200 Вт

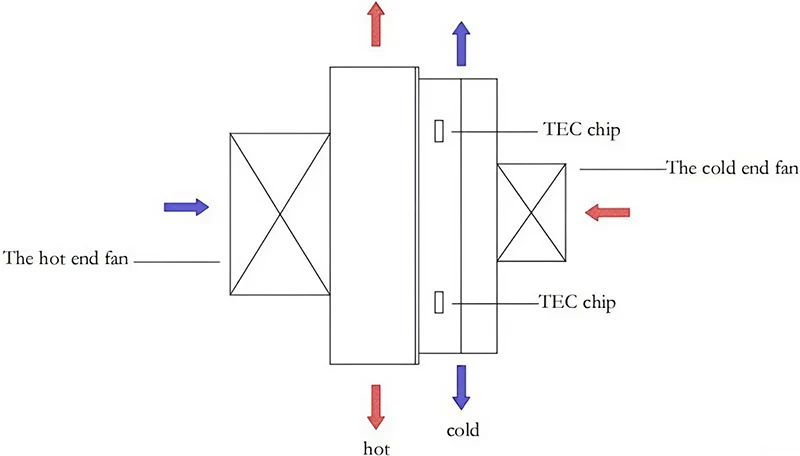

Термоэлектрический охладитель торговой марки SNR состоит из полупроводникового охлаждающего элемента, радиаторов, вентиляторов и панели. Он использует эффект Пельтье, который заключается в следующем: когда через цепь, образованную соединением разных проводников в узлах, проходит постоянный ток, возникает эндотермическое или экзотермическое явление.

Когда TEC включён, одна сторона охлаждается с помощью вентилятора и радиатора, поглощая тепло. В это же время другая сторона нагревается через вентилятор и радиатор, отводя тепло. Так происходит охлаждение одной стороны и нагрев другой.

Особенности:

Использование полупроводникового электронного охлаждения, небольшой размер и лёгкий вес.
Отсутствие компрессора, фреона, загрязнения окружающей среды, вибрации и утечек.
Простой монтаж, подходит для различных мест.
Рабочая температура окружающей среды: от -10 °C до +70 °C.
Сварной ребристый радиатор обеспечивает эффективное охлаждение.
Высокоплотная пенная изоляция между радиатором и холодным радиатором.
Настройка температуры защиты от перегрева радиатора горячей стороны: +75 °C ± 5 °C.
Возможность удалённого мониторинга через RS485.

Ассортиментный ряд Термоэлектрических кондиционеров Пельтье
Мощьность охлаждения, ВТ	200	300

Характеристики

Наименование	Свойство
Тип кондиционера	Для климатических шкафов
Охлаждающая мощность, ВТ	200
Напряжение, В	48В DC
Потребляемая мощность, Вт	360
Тип используемого хладагента	Без хладогента
Диапазон рабочих температур, ºC	-10; +55
Уровень защиты IP	55
Уровень шума, dB(A)	63

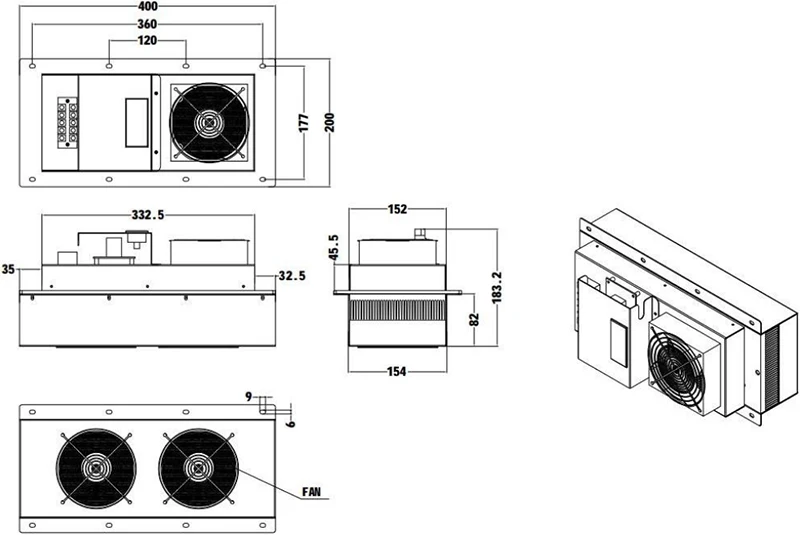

Габариты и вес

Наименование	Свойство
Габаритные размеры (ШхГхВ),мм	200х400х183,2
Вес, кг	10

Схема сборки

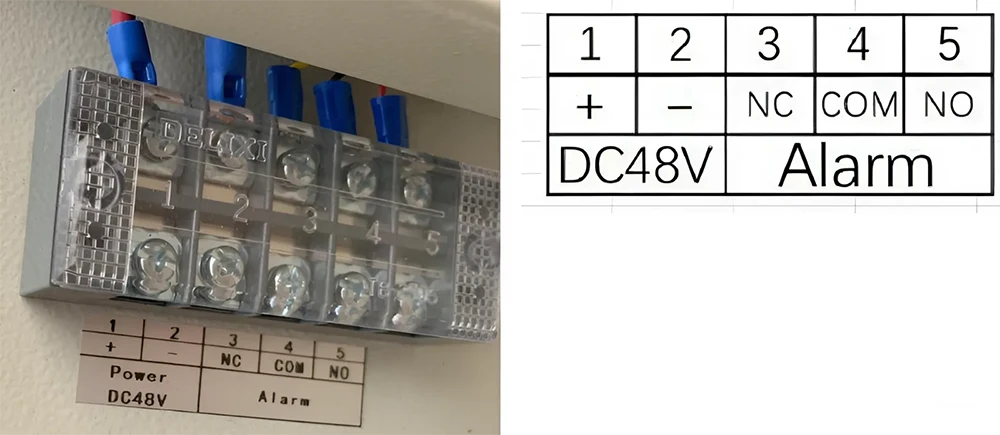

Подключение к Сети

+ :: DC 48V + — это положительный контакт источника постоянного тока с напряжением 48 вольт.

- : DC 48V - — это отрицательный контакт источника постоянного тока с напряжением 48 вольт.

NO : Normally open (Connect at the alarm) — нормально разомкнутый контакт, который замыкается при срабатывании сигнализации.

NC : Normally closed (Disconnect when warning) — нормально замкнутый контакт, который размыкается при срабатывании предупреждения.

COM : Communication point — точка соединения или коммуникационный контакт.

Запуск оборудования

5.1. Проверка оборудования перед началом работы
После установки необходимо проверить следующее:

Сторона с панелью управления должна быть подключена к шкафу и хорошо запечатана.
Напряжение питания должно соответствовать рабочему напряжению.
Линии должны быть правильно подключены в соответствии с инструкцией.
Внутренние и внешние контуры должны быть подключены к розетке без помех.
Вентиляторы внутри и снаружи должны свободно вращаться.

5.2. Запуск оборудования
Включите питание, и TEC начнёт самопроверку. Затем TEC будет контролировать температуру внутри шкафа с помощью системы управления.

5.3. Мониторинг
TEC подключается к компьютеру через RS485. Пользователь может отслеживать состояние системы (включая вентиляторы, TEC и датчики) и изменять параметры через фоновый мониторинг.

Настройка параметров

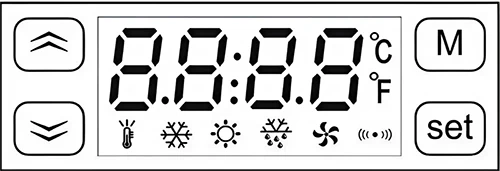

Чтобы войти в меню настройки параметров, нажмите и удерживайте клавишу «M» в течение 5 секунд. С помощью клавиш ▲ и ▼ можно изменить код функции.

Нажмите клавишу «S», чтобы отобразить значение параметра. Значение можно изменить с помощью клавиш ▲ и ▼ (длительное нажатие позволяет быстро изменить значение).

Повторное нажатие клавиши «M» вернёт вас к списку функций. Нажмите клавишу «SET», чтобы изменить параметры. После успешного завершения изменения параметров система отобразит это, а затем вернётся к отображению кода функции.

Для выхода из интерфейса настройки параметров нажмите и удерживайте клавишу «М» в течение трёх секунд. Вернитесь на главный экран.

**Настройка параметров** Чтобы войти в меню настройки параметров, нажмите и удерживайте клавишу «M» в течение 5 секунд. С помощью клавиш ▲ и ▼ можно изменить код функции. Нажмите клавишу «S», чтобы отобразить значение параметра. Значение можно изменить с помощью клавиш ▲ и ▼ (длительное нажатие позволяет быстро изменить значение). Повторное нажатие клавиши «M» вернёт вас к списку функций. Нажмите клавишу «SET», чтобы изменить параметры. После успешного завершения изменения параметров система отобразит это, а затем вернётся к отображению кода функции. Для выхода из интерфейса настройки параметров нажмите и удерживайте клавишу «М» в течение трёх секунд. Вернитесь на главный экран. Задайте следующий код: [*код функции*]
