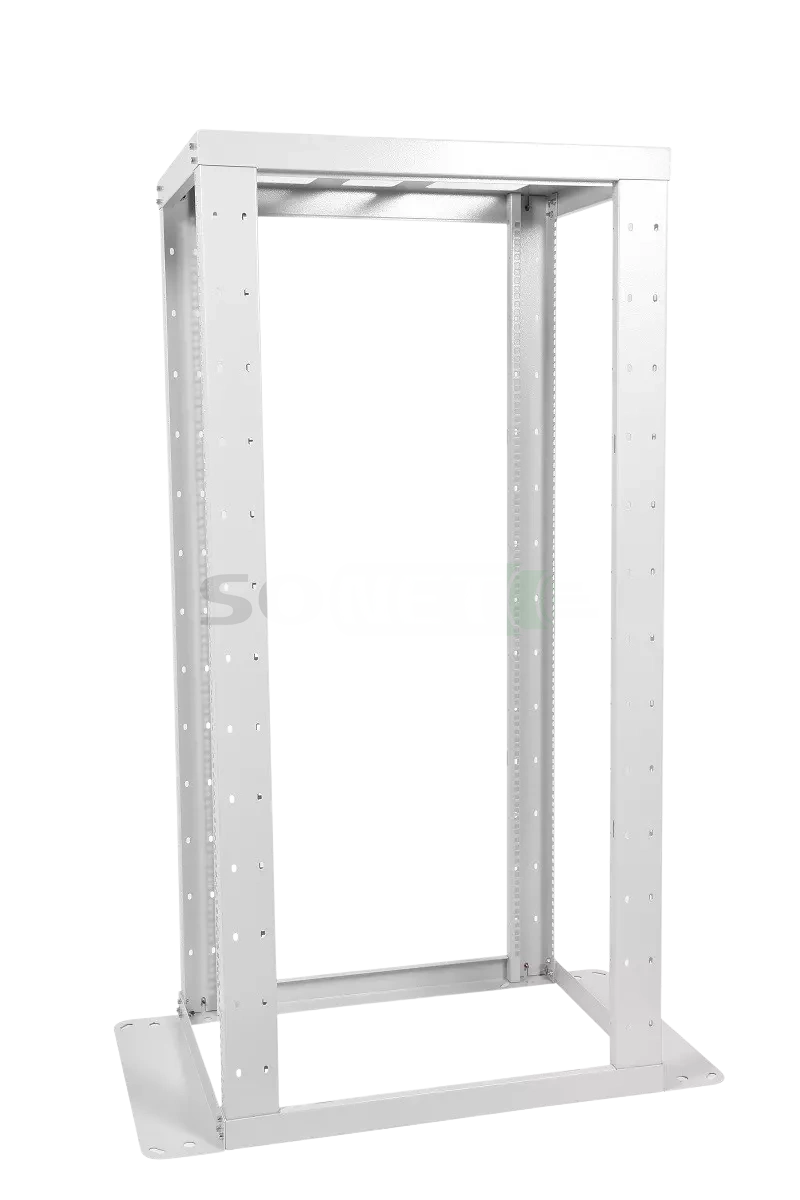

Стойка СЕРВЕРНАЯ 42U, глубина 750 мм
Стойка 19", серверная напольная 42U, глубина 750мм
Представленные Белорусским производителем ЦМО с 2001 года, являются надежным решением для размещения активного и пассивного телекоммуникационного и видео\аудио оборудования в закрытых от свободного доступа помещениях(Серверных). Телекоммуникационная стойка 19” серверная серия СТК-С-ХХ.Х.ХХХ, имеет полностью разборную двух рамную конструкцию, на вертикальные направляющие нанесена юнитовая(Unit) маркировка. В боковой части рамы предусмотрены отверстия для установки (монтажа) блоков питания и кабельных органайзеров.
|
Распределительная нагрузка на 19” серверные стойки серии СТК-С-ХХ.Х.ХХХ |
|||||
|
Высота U |
33 (750мм) |
33 (1000мм) |
42 (750мм) |
42 (1000мм) |
45 (1000мм) |
|
Нагрузка, кг |
320 |
380 |
400 |
450 |
480 |
В зависимости от помещения в конструкции серверной стойки 19” предусмотрено несколько видов крепления к полу, жёсткая фиксация анкерными болтами к полу либо установка на регулируемые по высоте опоры (ножки), приобретаются отдельно в базовую комплектацию не входят. Конструкция стойки позволяет соединять их между собой в ряд комплектом соединения либо через установку вертикального монтажного кабельного органайзера. В конструкции стойки предусмотрены отверстия под установку системы заземления, по необходимости в серверной стойке предусмотрена установка боковых стенок (В базовую комплектацию не входят, приобретаются отдельно). Для ограниченных пространств в монтажной серверной стойке, предусмотрено два варианта установки монтажных опорных кронштейнов (через отверстия в монтажных кронштейнах стойка крепиться к полу), наружу и внутрь 19 дюймовой серверной стойки.
Возможна поставка серверных стоек в сером цвете RAL 7035 и черном цвете RAL 9005.
Телекоммуникационная серверная стойка выполнена из металла 2.0 мм в соответствии с требованиями стандарта IEC 60 297 “Механические конструкции серии 482,6(19 дюймов)”
| Асортиментный ряд серверных стоек ЦМО серии СТК-С-ХХ.Х.ХХХ | ||
| 33U 750мм | 33U 1000мм | 42U 750мм |
| 42U 1000мм | 45U 1000мм | |
Технические Характеристики и Безопасность |
|
| Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон. |
|
|

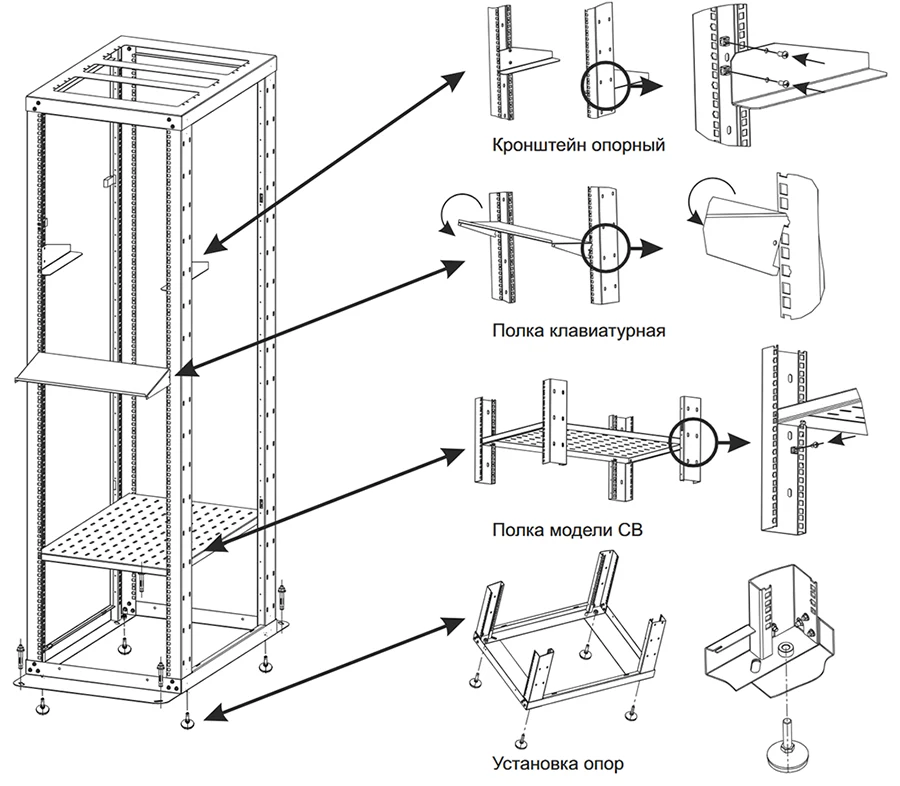

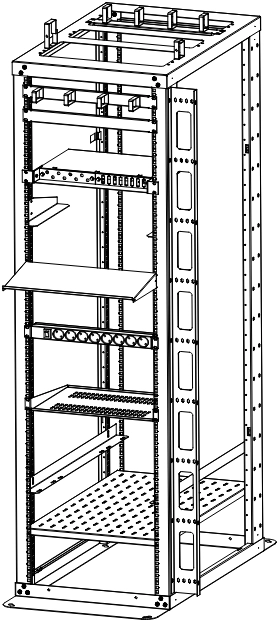

Пример установки аксессуаров в 19" серверной стойке. В монтажной стойке каждый юнит (Unit) пронумерован. |
|
|

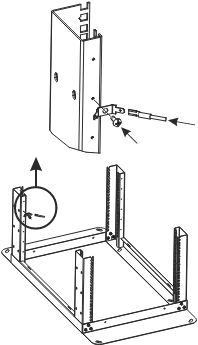

Все металлические элементы серверной стойки имеют отверстия для подключения кабеля заземления. Система заземления не входит в базовую комплектацию монтажной стойки для оборудования. |
|
|

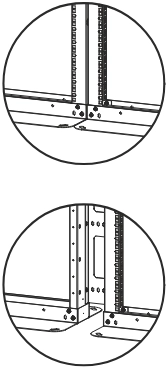

Существует возможность крепления стоек между собой. |
|
|

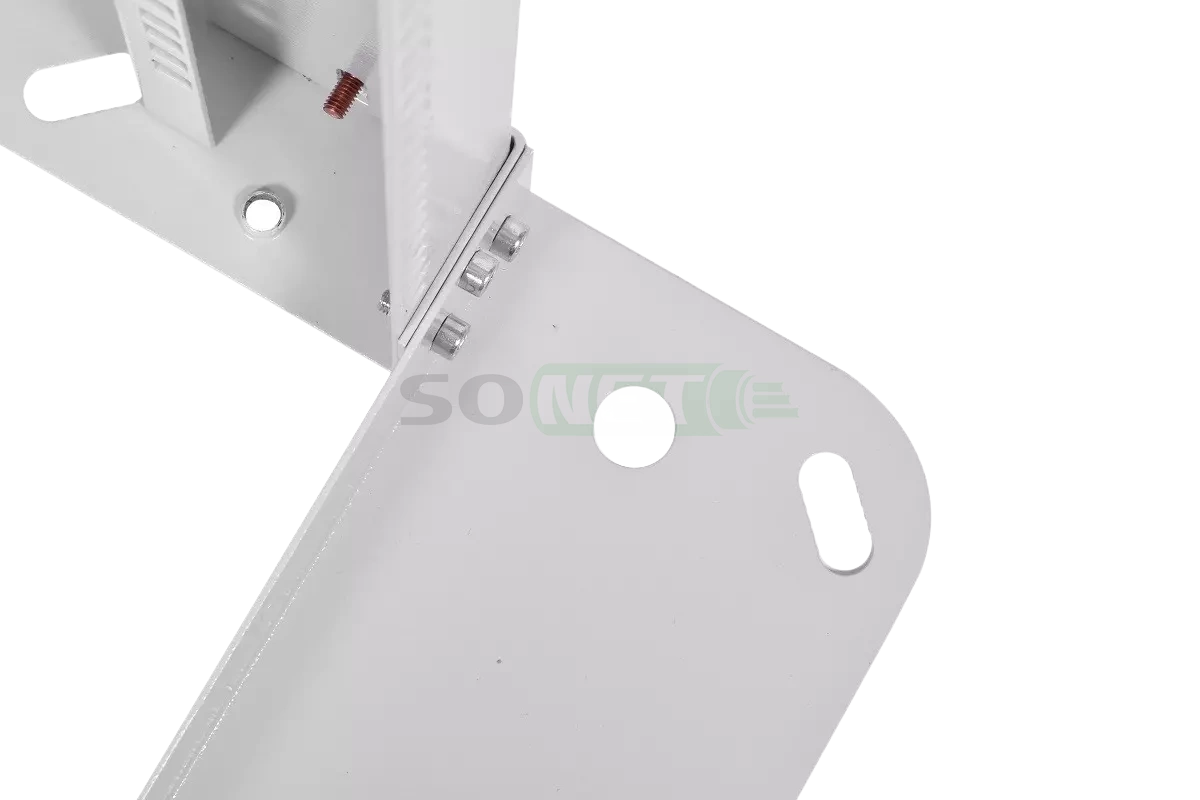

Серверная стойка поддерживает 2-а вида креплений на поверхности: 1) Анкерные болты М12х80. (В комплект поставки не входят) 2) Установка опор. |
|
|

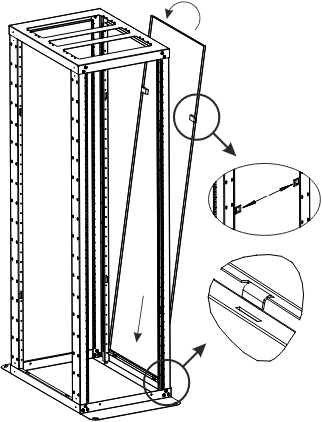

Серверные стойки глубиной 700мм, поддерживают установку боковых стенок. (В базовую комплектацию не входят) |
|
|

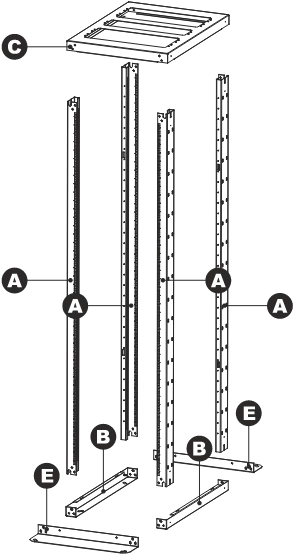

Изображение |
Наименование | Количество |
|
|
Вертикальная направляющая: 4 шт. |
|
|
Кронштейн: 2 шт. |
||
|
Крыша: 1 шт. |
||
|
Кронштейн опорный: 2 шт. |
||
|
Ключ шестигранный: 1 шт. |
||
| Болт М6х16: 20 шт. | ||
|
Гайка М6: 28 шт. |
||
|
Шайба зубчатая: 20 шт. |
||
|
Изображение |
Наименование |
Свойство |
|
|
Высота Юниты(U) |
42 |
| Высота,мм | 2000 | |
| Ширина, мм | 560 | |
| Глубина, мм | 1035 | |
|
Полезная глубина, мм |
750 | |
|
Распределительная нагрузка, кг |
400 | |
| Толщина металла, не более, мм | 2 | |
| Масса изделия, кг | 28.3 | |
| Цвет | Серый RAL 7035 |
Полки под оборудование:
| Изображение | Описание |
|

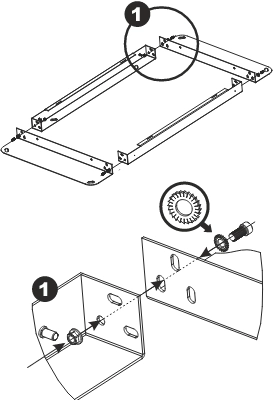

Соберите нижнее основание стойки из кронштейнов (В) и опорных кронштейнов (Е). Используйте болты, гайки и зубчатые шайбы. Предусмотрено два варианта установки опорных кронштейнов – наружу и внутрь стойки! |
|

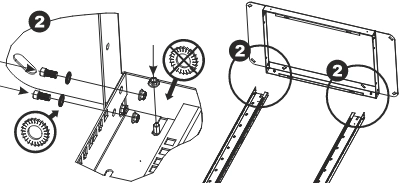

Установите вертикальные направляющие (А). Зафиксируйте Болтами М6х16 используя зубчатую шайбу, между болтом и изделием, с тыльной стороны закручиваем гайку М6. |
|

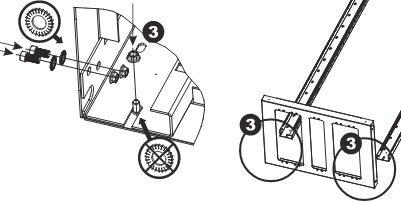

Затяжку винтовых соединений производите только после установки всех четырех направляющих. |
