Шкаф распределительный уличный с двойным корпусом ШРУД-400
Назначение.
Шкаф распределительный телефонный уличный с двойным корпусом ШРУД предназначен для эксплуатации на открытом воздухе (при температуре от -60С до +55С).
Устанавливается в местах перехода с магистральных линий на распределительные кабели местных телефонных сетей общего пользования и обеспечивает промежуточную коммутацию цепей и их электрических измерений.
Техническое описание.

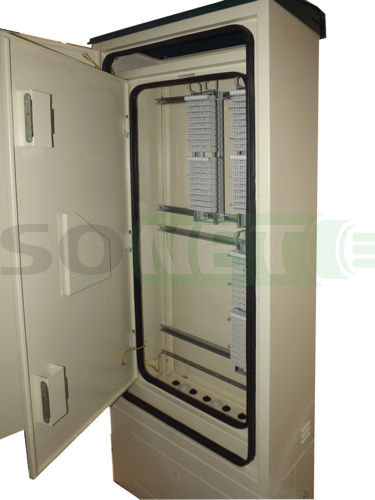

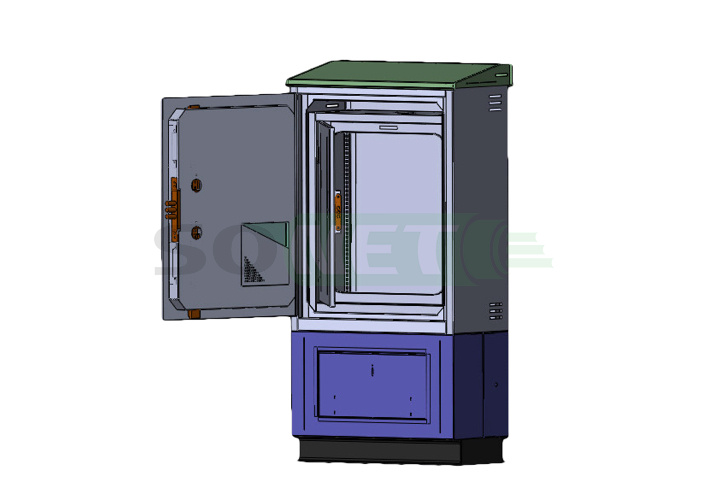

Особенностью конструкции шкафа является двойной металлический каркас, выдерживающий различные механические нагрузки.

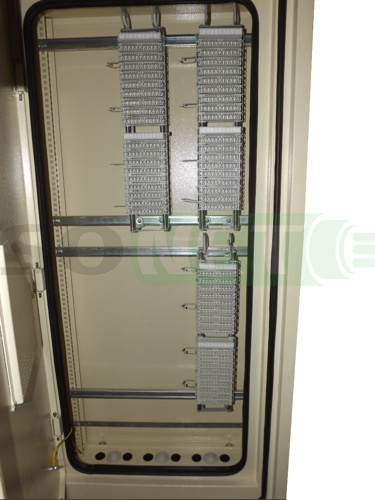

Для размещения БКТО/БКТ с плинтами предназначен внутренний распределительный шкаф.
Наружный и внутренний каркасы шкафа ШРУД оснащены дверьми с замками.
Шкафы распределительные уличные с двойным корпусом ШРУД обеспечивают следующие конструктивные параметры:
- защиту кабелей и коммутационного оборудования, установленных внутри шкафа распределительного, от атмосферных осадков;
- защиту от несанкционированного доступа с помощью ригельных запоров с замками, которые установлены на дверях наружного каркаса и шкафа распределительного;
- подключение к врезным контактам плинтов от 300 до 2400 пар проводов ( в зависимости от модели шкафа);
- концевую заделку кабелей, с металлической и пластмассовой оболочкой и проведение контрольных измерений с расстыковкой линейной и станционной сторон.
Шкаф герметизируется уплотнителем и запирается замком. Внутри шкафа могут устанавливаться боксы кабельные телефонные открытого типа БКТО, оснащенные плинтами с врезными контактами илибоксы кабельные телефонные типа БКТ..
Покрытие – порошковое, ударопрочное, полимерно-эпоксидное, цвет RAL 7035 (светло-серый).
Технические характеристики/ Ассортиментный ряд:
Параметры | ШРУД-400 | ШРУД-600 | ШРУД-1200 | ШРУД-2400 |
Ширина, мм. | 800 | 800 | 800 | 950 |
Глубина, мм. | 380 | 380 | 380 | 380 |
Высота, мм. | 1450 | 1450 | 2050 | 2300 |
Масса, кг. (пустой) | 110 | 110 | 150 | 210 |
Масса, кг. (с БКТО-200 и плинтами) | 116 | 120 | 162 | 228 |
Макс. Количество устанавливаемых боксов БКТО-200 | 2 шт. | 3 шт. | 6 шт. | 12 шт. |
Шкафы серии ШРУД изготавливается из листовой оцинкованной стали ГОСТ З52246-04, толщиной 1.5-2 мм.
Степень защиты от воздействия окружающей среды не ниже IP 54.
Конструкция и комплектность
В зависимости от пожелания Заказчика, шкафы могут быть скомплектованы монтажными хомутами любой ёмкости, а также плинтами и маркировочными корпусами.

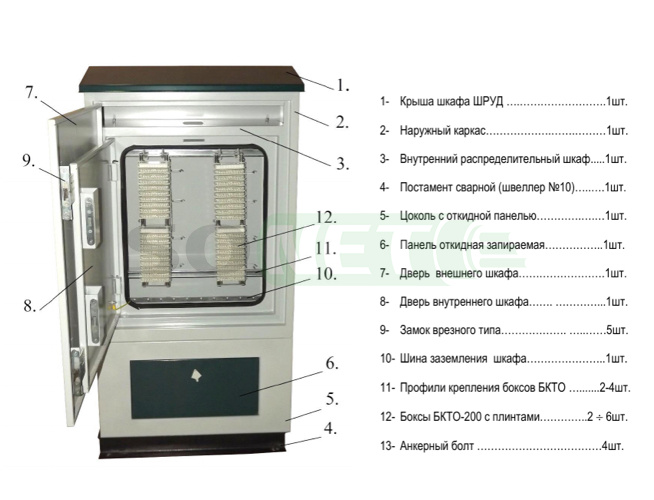

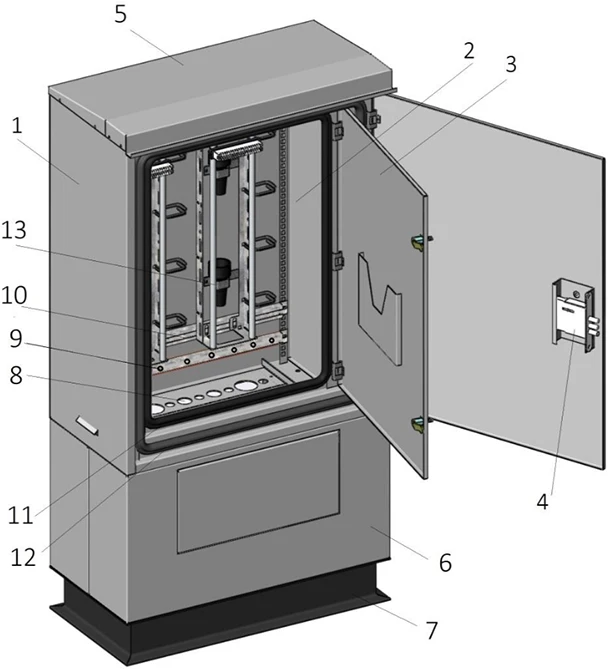

Шкаф ШРУД состоит из следующих элементов (комплектность необходимо уточнять при заказе):
Крыша шкафа ШРУД | 1 шт. |
Наружный каркас | 1 шт. |
Внутренний распределительный шкаф | 1 шт. |

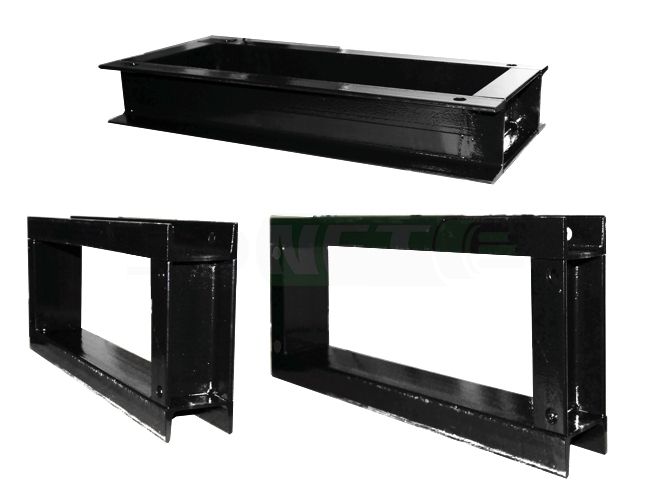

Постамент сварной (тумба) -дополнительно | 1 шт. |
Цоколь с откидной панелью | 1 шт. |
Панель откидная запираемая | 1 шт. |
Дверь внешнего шкафа | 1 шт. |
Дверь внутреннего шкафа | 1 шт. |
Замок врезного типа | 3-5 шт. |
Профили крепления боксов БКТО | 2-6 шт. |
Боксы БКТО (заказывается дополнительно) | 2-12 шт. |
Анкерный болт | 4 шт. |
Резиновое уплотнение шкафа | 2 шт. |
Панель кабельного ввода | 1 шт. |
