Шкаф климатический навесной 6U 600х600, укомплектованный, П-1

Цена с НДС (указана за шт)
розничная
97 492.50 ₽
мелкооптовая
92 292.90 ₽
оптовая
87 743.25 ₽
Заказать
Информация
Код Сонет
28322
Артикул
ШКУ-П-1-6.6
Бренд
ReDGen
Срок поставки
30 рабочих дней
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары

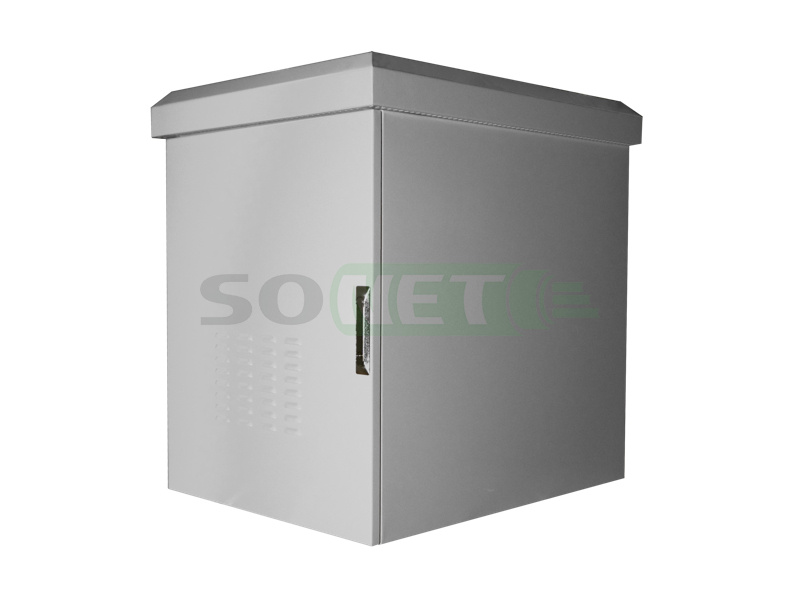

IP55 уличный шкаф климатический навесной 6U 600х600, ШКУ-П-1-6.6

Публикуемые цены на полностью укомплектованный шкаф!

ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

Шкаф настенный уличный климатический ШКУ-П-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении (outdoor). Серия П-1 - начальная серия уличных климатических шкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.

Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях…Класс защиты шкафов не менее IP54. Климатические шкафы могут использоваться как:

· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.

· уличные шкафы для хабов видеонаблюдения.

· уличные шкафы управления.

· уличные шкафы коммутации.

· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...

Уличные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.

Шкафы серии ШКУ-П-1 являются антивандальными и защищают установленное в них оборудование от мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

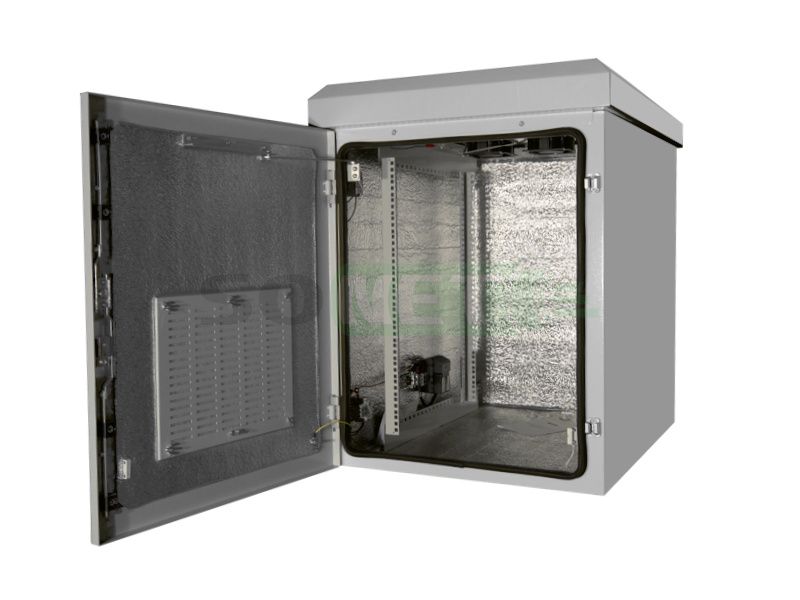

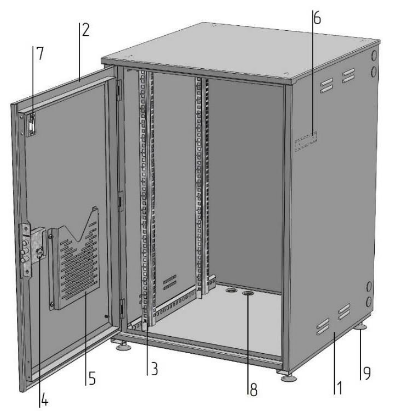

КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

Конструкция шкафа цельносварная рамная. Материал изготовления сталь марки 08ПС толщиной 1,5 - 2мм.

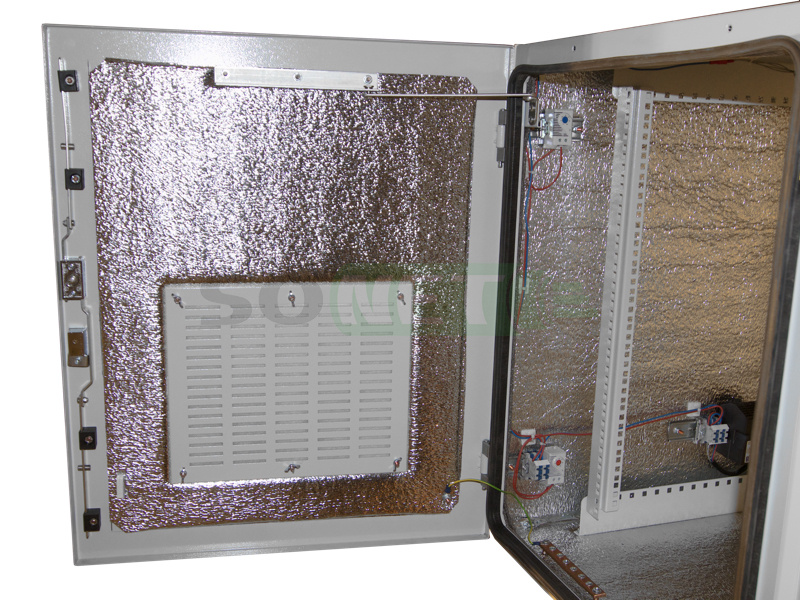

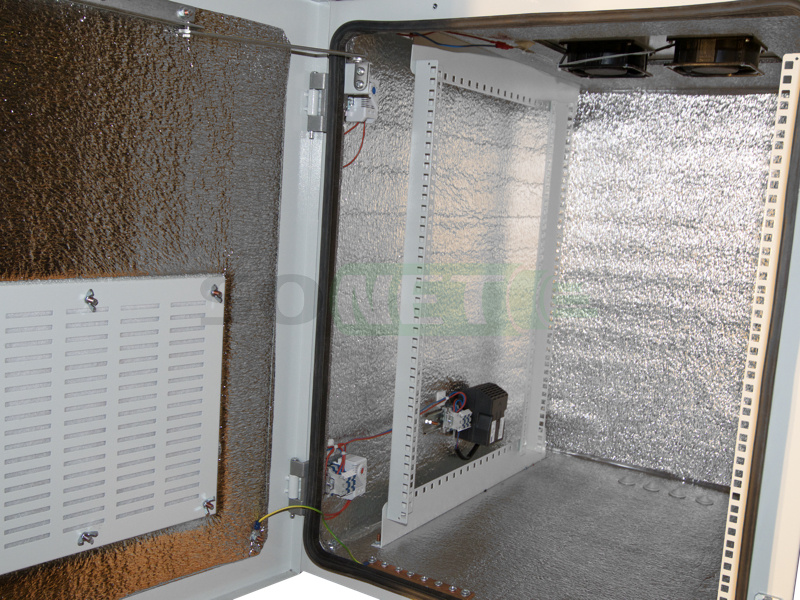

Утеплитель, фольгированный типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.

Дверь: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром;

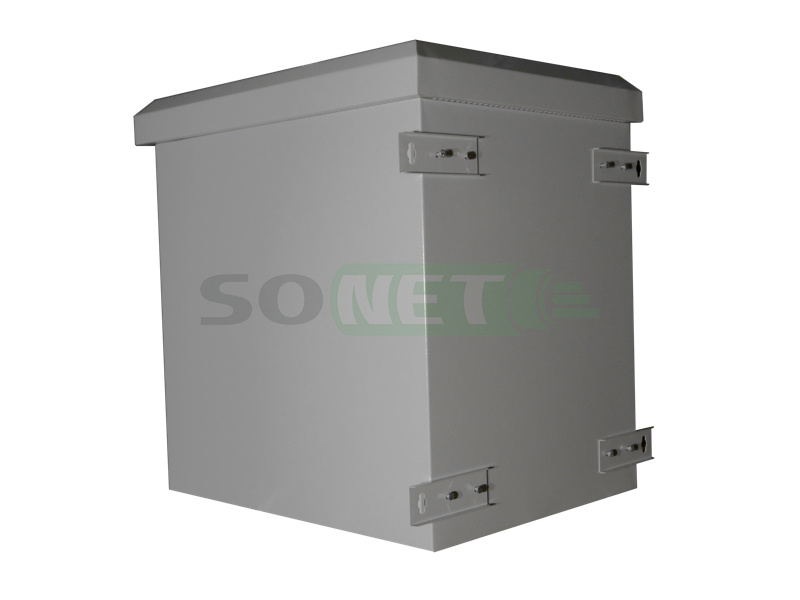

Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.

Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

Верхняя панель корпуса (крыша): сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей, для удобства монтажа термошкафа оснащена рым болтами. Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции.

Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение защитного слоя лака.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1-х

артикул

типоразмер

внешняя высота, мм

внутрен. высота, мм

рабочая высота, U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-П-1-6.6

 6U 600x600

 456  370  6 / 280

790

740

560

 280х630

0,29

36

*ШКУ-П-1-6.8

 6U 600x800

456

370

6 / 280

990

940

760

280х630

0,36

40

ШКУ-П-1-6.9

6U 600x900

 456  370 6 / 280

1090

1040

860

 280х630

0,4

42

ШКУ-П-1-9.6

 9U 600x600

 590   505  9 / 400

790

740

560

 414х630

0,37

42

*ШКУ-П-1-9.8

 9U 600x800

590

505

9 / 400

990

940

760

414х630

0,47

46

ШКУ-П-1-9.9

 9U 600x900

 590   505  9 / 400

1090

1040

860

 414х630

0,51

49

ШКУ-П-1-12.6

 12U 600x600

 723  640  12 / 550

790

740

560

 550х630

0,46

48

*ШКУ-П-1-12.8

 12U 600x800

723

640

12 / 550

990

940

760

550х630

0,57

52

ШКУ-П-1-12.9

 12U 600x900

 723  640  12 / 550

1090

1040

860

 550х630

0,63

59

ШКУ-П-1-15.6

 15U 600x600

 857   773  15 / 667

790

740

560

 683х630

0,54

53

*ШКУ-П-1-15.8

 15U 600x800

857

773

15 / 667

990

940

760

683х630

0,68

58

ШКУ-П-1-15.9

 15U 600x900

 857   773  15 / 667

1090

1040

860

 683х630

0,75

61

ШКУ-П-1-18.6

 18U 600x600

 990  906  18 / 810

790

740

560

 815х630

0,63

59

*ШКУ-П-1-18.8

 18U 600x800

990

906

18 / 810

990

940

760

815х630

0,78

63

ШКУ-П-1-18.9

 18U 600x900

 990  906  18 / 810

1090

1040

860

 815х630

0,86

67

*красным цветом выделены устаревшие модели шкафов, в новых проектах рекомендуется использовать шкафы серии ШКУ-П-х.9
**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;

***Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Перевозка шкафа допускается строго в вертикальном положении! В противном случае производитель не несет ответственности за сохранение геометрии шкафа и его класса защиты.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.





Характеристики

Физические параметры:



Материал изготовления шкафа сталь 08ПС толщиной                                     1,5мм.
Теплоизолятор фольгированный, типа пенофол                            толщиной 10 мм.
Теплопроводность теплоизолятора                                                              0,034 Вт/мК.
Фильтрующий элемент                                  ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция                                                                                                          EN 50272-2.
Класс защиты от пыли и влаги                                                                           IP54-IP55.
Климатическое исполнение                                                           УХЛ 1 по ГОСТ 15150.
Грузоподъемность:                                                                                                       60 кг.
        с дополнительными усиливающими элементами:                                          160 кг.
Внутреннее пространство                                                                                   19” стойка.



Параметры и логика работы штатной климатической системы:



Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

При температуре внешней среды от +20 до +50оС работает вентилятор.



Кондиционеры, используемые в базовых моделях шкафов ШКУ.

Геометрические размеры и совместимость.



Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

-

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U



Комплектация

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-1-х



наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

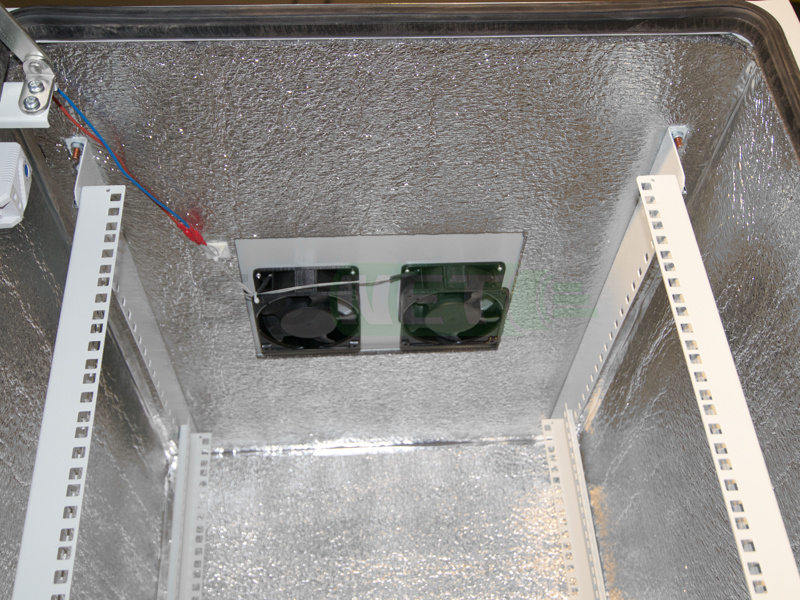

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт.

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт

Габариты и вес
вес шкафа 36кг.
объем: 0,29м3
Файлы
Срок действия
22.03.2022 - 21.03.2025
Тип
Сертификат соответствия УХЛ
Срок действия
21.07.2023 - 20.07.2026
Тип
Сертификат соответствия
Цена с НДС (указана за шт)
розничная
97 492.50 ₽
мелкооптовая
92 292.90 ₽
оптовая
87 743.25 ₽
Заказать
Сопутствующие товары
Витая пара UTP 4 пары, кат 5е, PE внешн. до -60C, 305 м (Exalan)
Цена с НДС (указана за шт):
розничная
20 787.56 ₽
мелкооптовая
20 422.86 ₽
оптовая
20 058.17 ₽
Код Сонет: 1747
Артикул: EХ01-105
Горизонтальный органайзер 19" 1U, 5 колец, черный металлич.
Цена с НДС (указана за шт):
розничная
363.60 ₽
мелкооптовая
343.40 ₽
оптовая
323.20 ₽
Код Сонет: 2601
Артикул: JRP1
Заглушка 19" 1U (RedGen, ЦМО)
Цена с НДС (указана за шт):
розничная
478.24 ₽
мелкооптовая
462.56 ₽
оптовая
450.80 ₽
Код Сонет: 2701
Артикул: ФП-1
Комплект винт с шайбой и гайкой (упаковка 50 штук)
Цена с НДС (указана за шт):
розничная
723.49 ₽
мелкооптовая
684.92 ₽
оптовая
651.15 ₽
Код Сонет: 2922
Артикул: JD01
Корпус приборный КП-АВ, 19" горизонтальная DIN- рейка с крышкой на 20 мест
Цена с НДС (указана за шт):
розничная
1 266.86 ₽
мелкооптовая
1 199.29 ₽
оптовая
1 140.17 ₽
Код Сонет: 2626
Артикул: КП-АВ

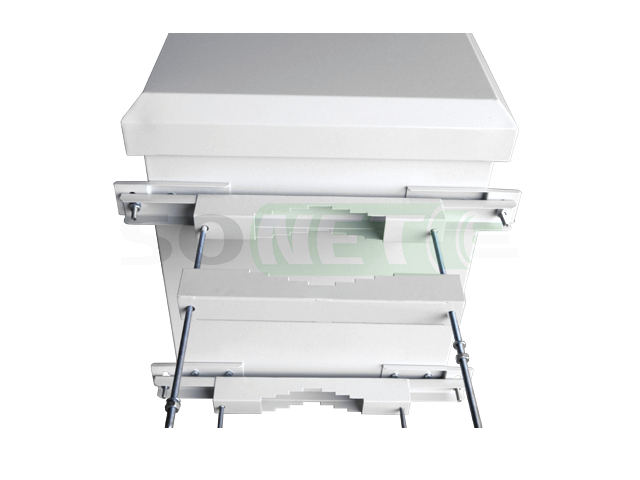

Мачтовое крепление шкафа
