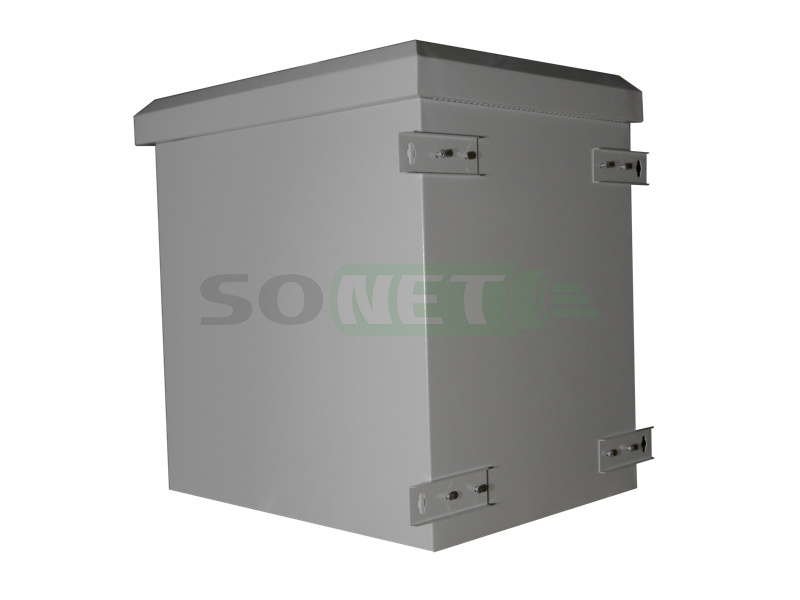

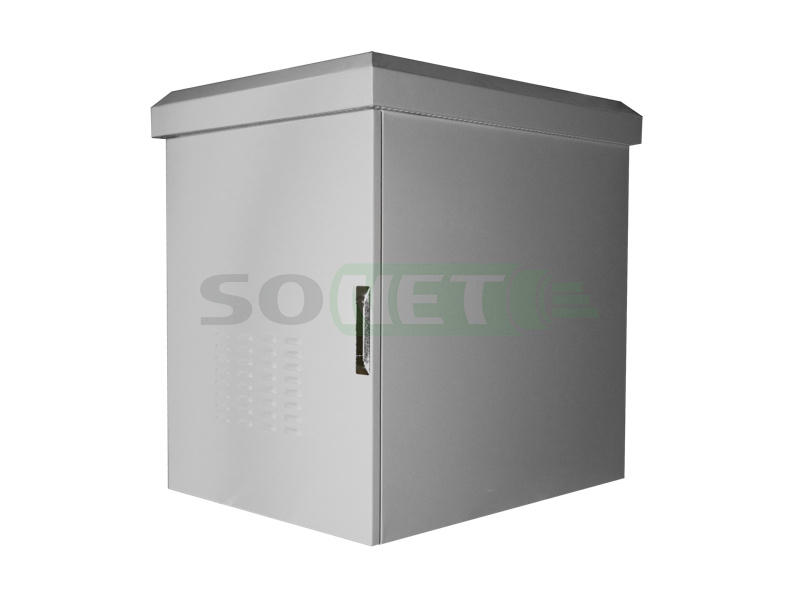

Термошкаф IP55 уличный навесной 18U 600х800, ШКУ-П-1-18.8
Устаревшая модель. В новых проектах REDGEN рекомендует использовать шкафы глубиной 900мм. ШКУ-П-1-х.9.Публикуемые цены на полностью укомплектованный шкаф!
ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.
Шкаф настенный уличный климатический ШКУ-П-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении (outdoor). Серия П-1 - начальная серия уличных климатических шкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях… Класс защиты шкафов не менее IP54.Климатические шкафы могут использоваться как:
· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
· уличные шкафы для хабов видеонаблюдения.
· уличные шкафы управления.
· уличные шкафы коммутации.
· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...
Уличные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-П-1 являются антивандальными и защищают установленное в них оборудование от мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.
КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА
Конструкция шкафа цельносварная рамная. Материал изготовления сталь марки 08ПС толщиной 1,5 - 2мм.

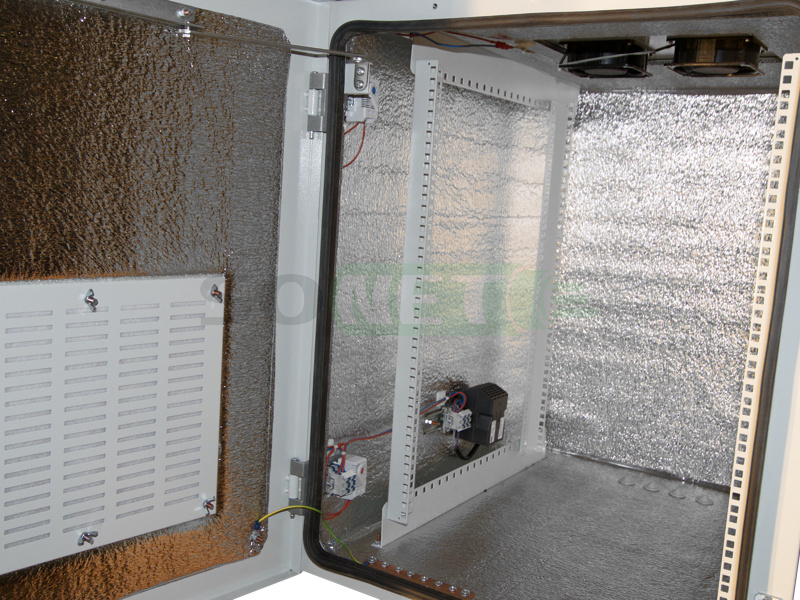

Утеплитель, фольгированный типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.

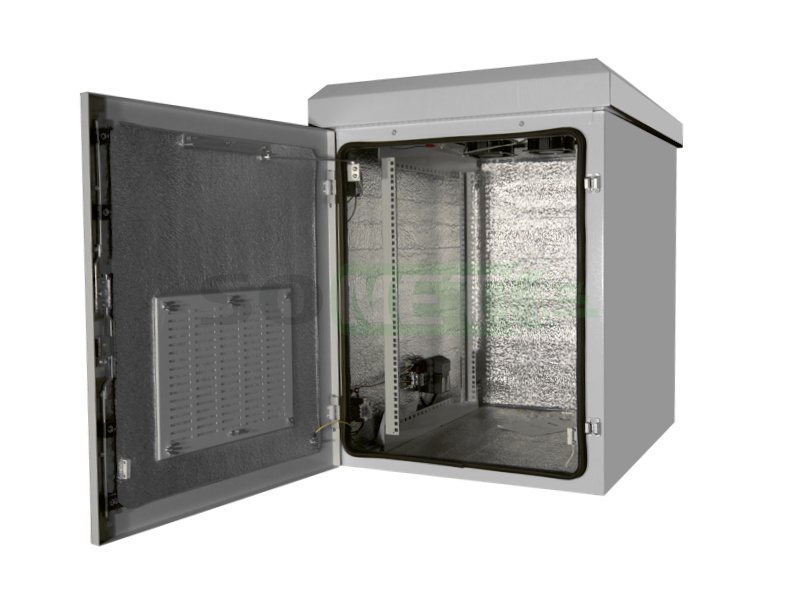

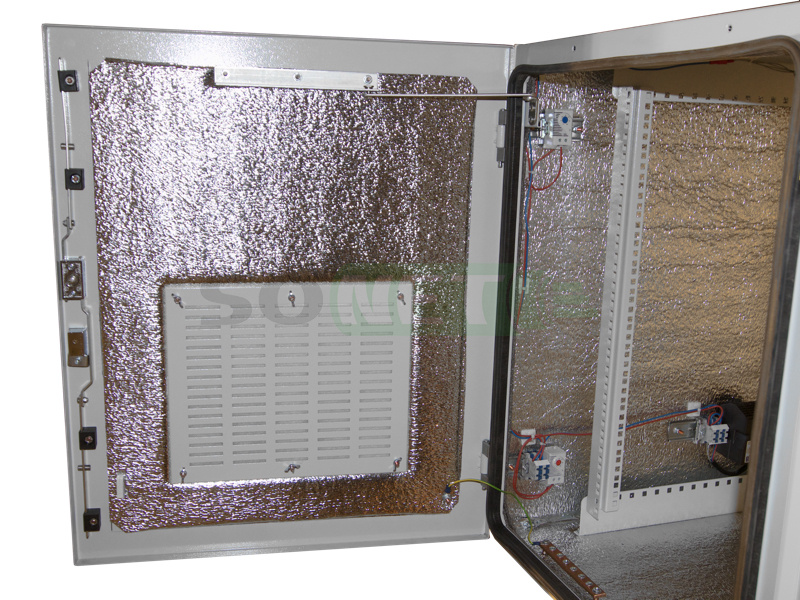

Дверь: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром;

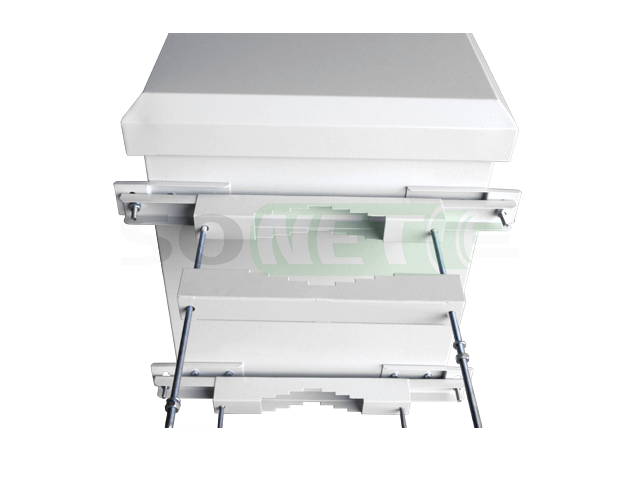

Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

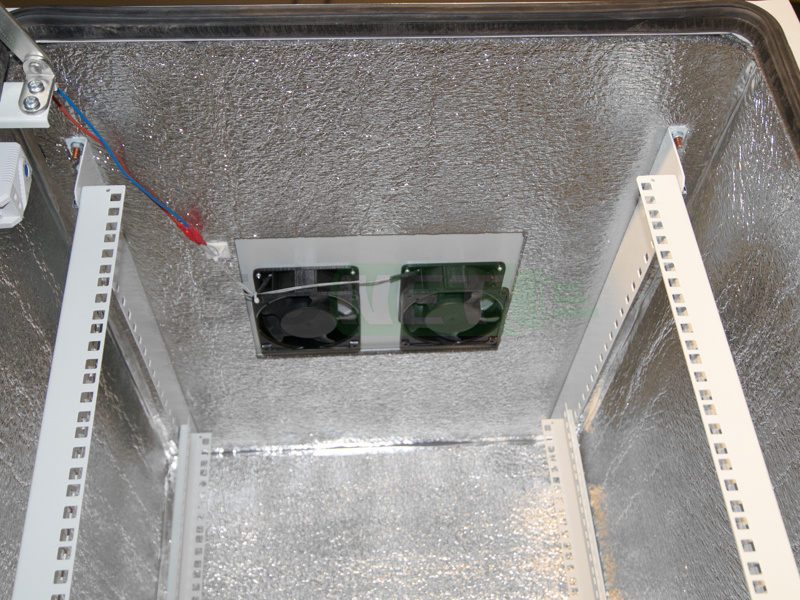

Верхняя панель корпуса (крыша): сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей, для удобства монтажа термошкафа оснащена рым болтами. Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции.
Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение защитного слоя лака.
МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1-х
артикул |
типоразмер |
внешняя высота, мм |
внутрен. высота, мм |
рабочая высота, U / мм |
внешняя глубина, мм |
внутрен. глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес, кг |
ШКУ-П-1-6.6 |
6U 600x600 |
|
|
|
790 |
740 |
560 |
|
0,29 |
36 |
*ШКУ-П-1-6.8 |
6U 600x800 |
456 |
370 |
6 / 280 |
990 |
940 |
760 |
280х630 |
0,36 |
40 |
ШКУ-П-1-6.9 |
6U 600x900 |
|
|
|
1090 |
1040 |
860 |
|
0,4 |
42 |
ШКУ-П-1-9.6 |
9U 600x600 |
|
|
|
790 |
740 |
560 |
|
0,37 |
42 |
*ШКУ-П-1-9.8 |
9U 600x800 |
590 |
505 |
9 / 400 |
990 |
940 |
760 |
414х630 |
0,47 |
46 |
ШКУ-П-1-9.9 |
9U 600x900 |
|
|
|
1090 |
1040 |
860 |
|
0,51 |
49 |
ШКУ-П-1-12.6 |
12U 600x600 |
|
|
|
790 |
740 |
560 |
|
0,46 |
48 |
*ШКУ-П-1-12.8 |
12U 600x800 |
723 |
640 |
12 / 550 |
990 |
940 |
760 |
550х630 |
0,57 |
52 |
ШКУ-П-1-12.9 |
12U 600x900 |
|
|
|
1090 |
1040 |
860 |
|
0,63 |
55 |
ШКУ-П-1-15.6 |
15U 600x600 |
|
|
|
790 |
740 |
560 |
|
0,54 |
53 |
*ШКУ-П-1-15.8 |
15U 600x800 |
857 |
773 |
15 / 667 |
990 |
940 |
760 |
683х630 |
0,68 |
58 |
ШКУ-П-1-15.9 |
15U 600x900 |
|
|
|
1090 |
1040 |
860 |
|
0,75 |
61 |
ШКУ-П-1-18.6 |
18U 600x600 |
|
|
|
790 |
740 |
560 |
|
0,63 |
59 |
*ШКУ-П-1-18.8 |
18U 600x800 |
990 |
906 |
18 / 810 |
990 |
940 |
760 |
815х630 |
0,78 |
63 |
ШКУ-П-1-18.9 |
18U 600x900 |
|
|
|
1090 |
1040 |
860 |
|
0,86 |
67 |
*красным цветом выделены устаревшие модели шкафов,
**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески.
ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА
Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.
НЕСТАНДАРТНЫЕ РЕШЕНИЯ
Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
Физические параметры:
Материал изготовления шкафа сталь 08ПС толщиной 1,5мм.
Теплоизолятор фольгированный, типа пенофол толщиной 10 мм.
Теплопроводность теплоизолятора 0,034 Вт/мК.
Фильтрующий элемент ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция EN 50272-2.
Класс защиты от пыли и влаги IP54-IP55.
Климатическое исполнение УХЛ 1 по ГОСТ 15150.
Грузоподъемность: 60 кг.
с дополнительными усиливающими элементами: 160 кг.
Внутреннее пространство 19” стойка.
Параметры и логика работы штатной климатической системы
Напряжение питания климатической системы ~220в.
При температуре внешней среды от -5 до -45оС работает отопитель (печь).
При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50оС работает вентилятор.
Кондиционеры, используемые в базовых моделях шкафов ШКУ.
Геометрические размеры и совместимость.
Мощность кондиционера, кВт |
габариты |
Совместимость с базовыми моделями шкафов |
0,5 и 0,8кВт |
310х570х280 |
24U, 33U, 42U |
1,0 и 1,5кВт |
400х950х300 |
33U, 42U |
2,0 и 2,5 кВт |
400х1580х330 |
- |
0,5 и 0,8 кВт малогабаритный |
500х500х265 |
18U, 24U, 33U, 42U |
1,0 и 1,5 кВт малогабаритный |
560х610х265 |
24U, 33U, 42U |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-1-х
наименование |
Базовая характеристика |
количество |
19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4шт |
Блок вентиляции в крышу состоит из: |
вентилятор с подачей воздуха 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
Сменный фильтр на вентиляцию (жабры) |
Фильтрующий материал ФТ-100-G2 |
1 шт. |
Шина заземления |
8 точек заземления. медная |
1 шт |
Термостат |
|
2 шт |
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
Блок освещения |
|
1 шт |
Замок на дверь |
|
1 шт |
Комплект ключей |
|
2 шт |
Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6шт 6шт 8шт |
Паспорт на шкаф |
|
1 шт |
объем шкафа 0.78 м3
