- Шкаф климатический навесной 18U 600х600, укомплектованный, П-1
Шкаф климатический навесной 18U 600х600, укомплектованный, П-1
IP55 уличный шкаф климатический навесной 18U 600х600, ШКУ-П-1-18.6
Публикуемые цены на полностью укомплектованный шкаф!
ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

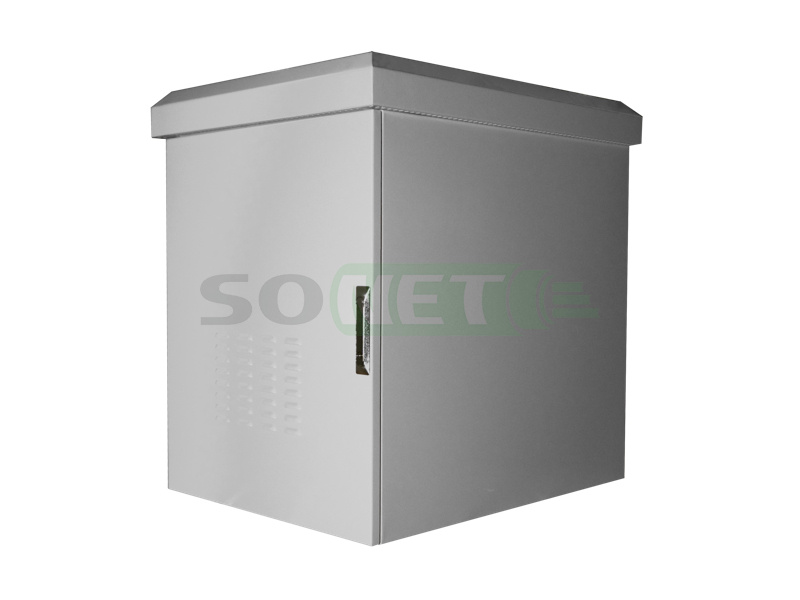

Шкаф настенный уличный климатический ШКУ-П-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении (outdoor). Серия П-1 - начальная серия уличных климатических шкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях…. Класс защиты шкафов не менее IP54. Климатические шкафы могут использоваться как:
· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
· уличные шкафы для хабов видеонаблюдения.
· уличные шкафы управления.
· уличные шкафы коммутации.
· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...
Уличные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-П-1 являются антивандальными и защищают установленное в них оборудование от мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.
КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

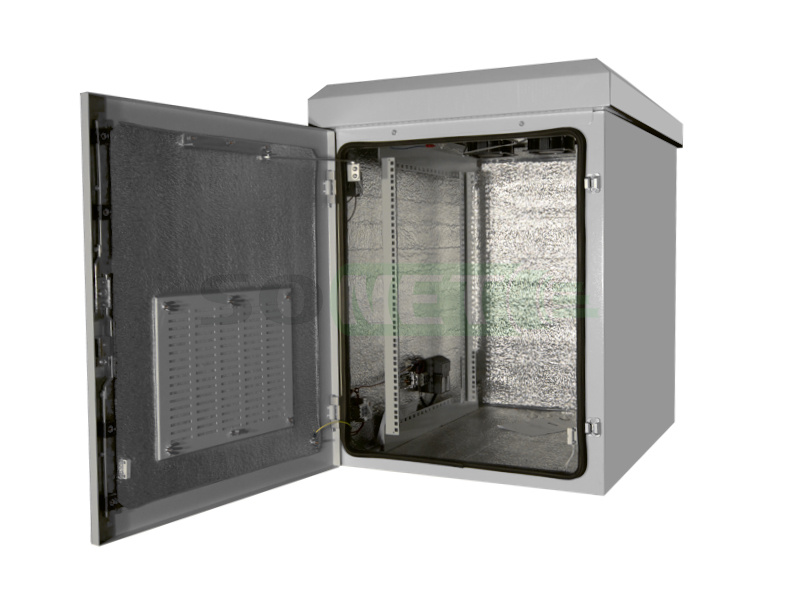

Конструкция шкафа цельносварная рамная. Материал изготовления сталь марки 08ПС толщиной 1,5 - 2мм.

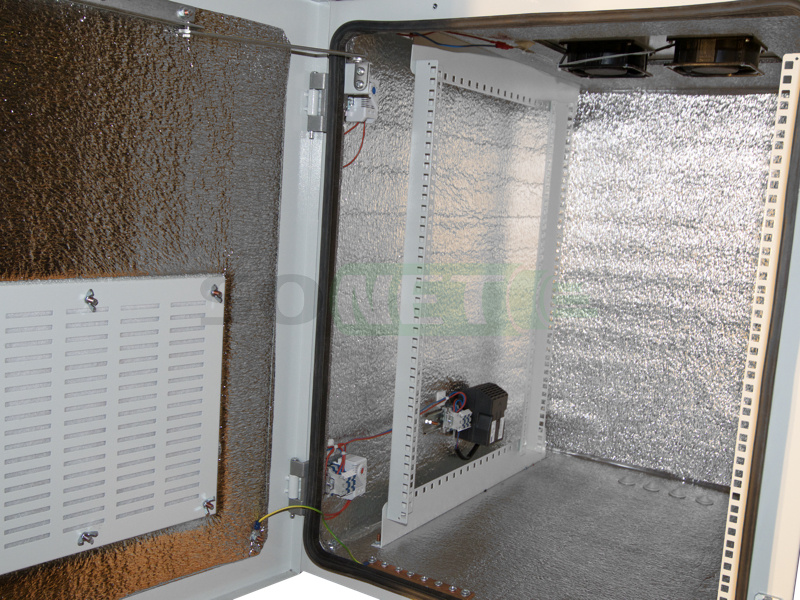

Утеплитель, фольгированный типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.

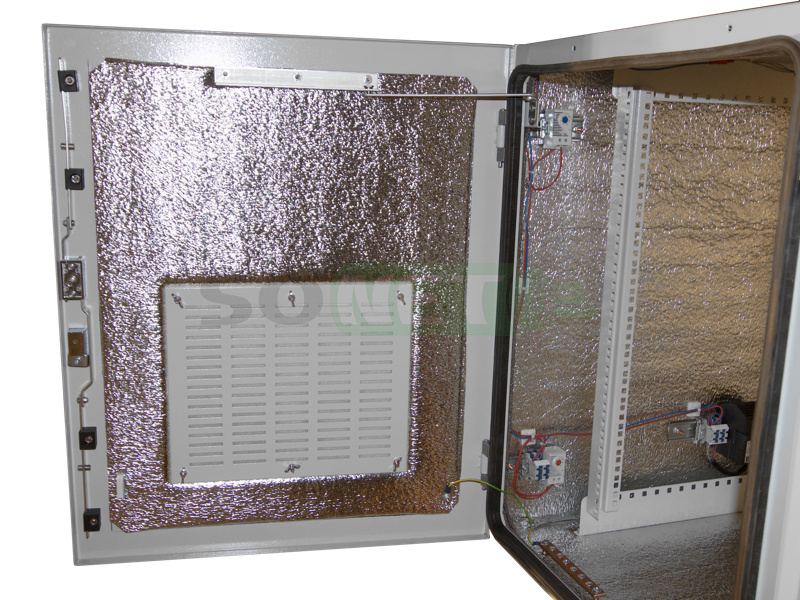

Дверь: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром;

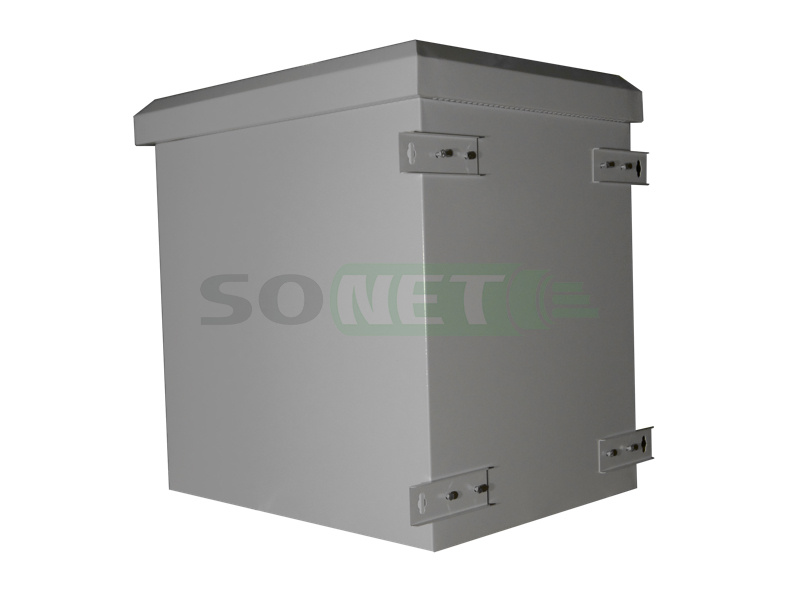

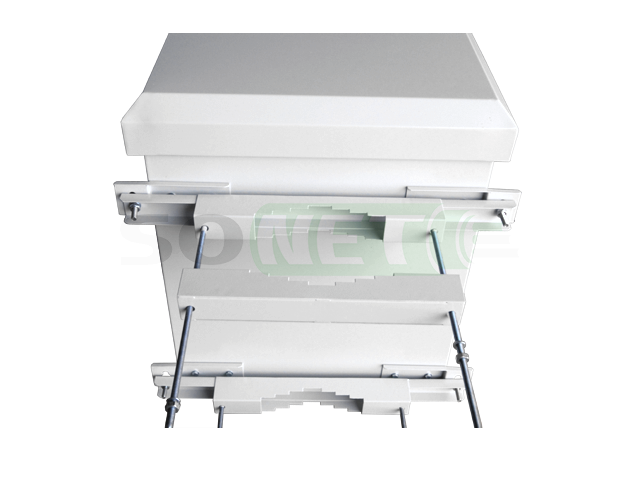

Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

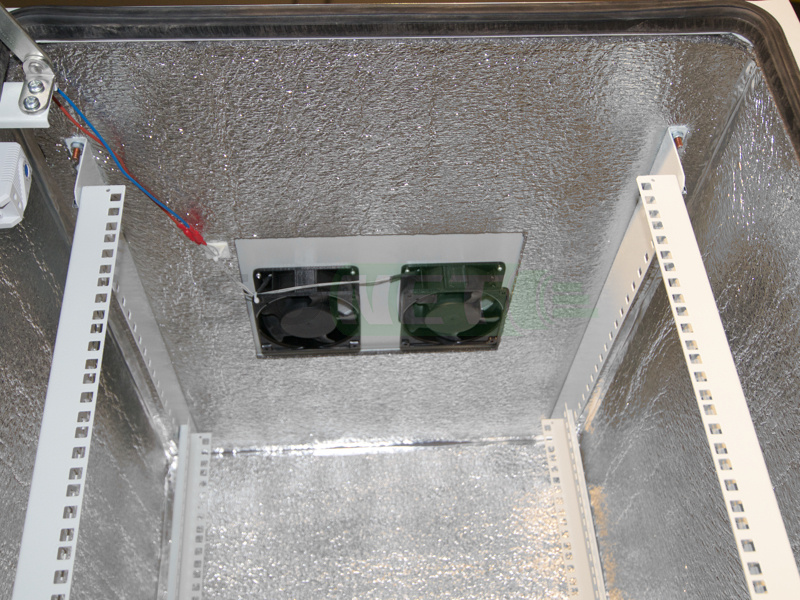

Верхняя панель корпуса (крыша): сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей, для удобства монтажа термошкафа оснащена рым болтами. Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции.
Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение защитного слоя лака.
МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1-х
артикул |
типоразмер |
внешняя высота, мм |
внутрен. высота, мм |
рабочая высота, U / мм |
внешняя глубина, мм |
внутрен. глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес, кг |
ШКУ-П-1-6.6 |
6U 600x600 |
456 | 370 | 6 / 280 |
790 |
740 |
560 |
280х630 |
0,29 |
36 |
*ШКУ-П-1-6.8 |
6U 600x800 |
456 |
370 |
6 / 280 |
990 |
940 |
760 |
280х630 |
0,36 |
40 |
ШКУ-П-1-6.9 |
6U 600x900 |
456 | 370 | 6 / 280 |
1090 |
1040 |
860 |
280х630 |
0,4 |
42 |
ШКУ-П-1-9.6 |
9U 600x600 |
590 | 505 | 9 / 400 |
790 |
740 |
560 |
414х630 |
0,37 |
42 |
*ШКУ-П-1-9.8 |
9U 600x800 |
590 |
505 |
9 / 400 |
990 |
940 |
760 |
414х630 |
0,47 |
46 |
ШКУ-П-1-9.9 |
9U 600x900 |
590 | 505 | 9 / 400 |
1090 |
1040 |
860 |
414х630 |
0,51 |
49 |
ШКУ-П-1-12.6 |
12U 600x600 |
723 | 640 | 12 / 550 |
790 |
740 |
560 |
550х630 |
0,46 |
48 |
*ШКУ-П-1-12.8 |
12U 600x800 |
723 |
640 |
12 / 550 |
990 |
940 |
760 |
550х630 |
0,57 |
52 |
ШКУ-П-1-12.9 |
12U 600x900 |
723 | 640 | 12 / 550 |
1090 |
1040 |
860 |
550х630 |
0,63 |
59 |
ШКУ-П-1-15.6 |
15U 600x600 |
857 | 773 | 15 / 667 |
790 |
740 |
560 |
683х630 |
0,54 |
53 |
*ШКУ-П-1-15.8 |
15U 600x800 |
857 |
773 |
15 / 667 |
990 |
940 |
760 |
683х630 |
0,68 |
58 |
ШКУ-П-1-15.9 |
15U 600x900 |
857 | 773 | 15 / 667 |
1090 |
1040 |
860 |
683х630 |
0,75 |
61 |
ШКУ-П-1-18.6 |
18U 600x600 |
990 | 906 | 18 / 810 |
790 |
740 |
560 |
815х630 |
0,63 |
59 |
*ШКУ-П-1-18.8 |
18U 600x800 |
990 |
906 |
18 / 810 |
990 |
940 |
760 |
815х630 |
0,78 |
63 |
ШКУ-П-1-18.9 |
18U 600x900 |
990 | 906 | 18 / 810 |
1090 |
1040 |
860 |
815х630 |
0,86 |
67 |
*красным цветом выделены устаревшие модели шкафов, в новых проектах рекомендуется использовать шкафы серии ШКУ-П-х.9
**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;
***Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!
ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА
Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.
Перевозка шкафа допускается строго в вертикальном положении! В противном случае производитель не несет ответственности за сохранение геометрии шкафа и его класса защиты.
НЕСТАНДАРТНЫЕ РЕШЕНИЯ
Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
Физические параметры:
Материал изготовления шкафа сталь 08ПС толщиной 1,5мм.
Теплоизолятор фольгированный, типа пенофол толщиной 10 мм.
Теплопроводность теплоизолятора 0,034 Вт/мК.
Фильтрующий элемент ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция EN 50272-2.
Класс защиты от пыли и влаги IP54-IP55.
Климатическое исполнение УХЛ 1 по ГОСТ 15150.
Грузоподъемность: 60 кг.
с дополнительными усиливающими элементами: 160 кг.
Внутреннее пространство 19” стойка.
Параметры и логика работы штатной климатической системы
Напряжение питания климатической системы ~220в.
При температуре внешней среды от -5 до -45оС работает отопитель (печь).
При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50оС работает вентилятор.
Кондиционеры, используемые в базовых моделях шкафов ШКУ.
Геометрические размеры и совместимость.
Мощность кондиционера, кВт |
габариты |
Совместимость с базовыми моделями шкафов |
0,5 и 0,8кВт |
310х570х280 |
24U, 33U, 42U |
1,0 и 1,5кВт |
400х950х300 |
33U, 42U |
2,0 и 2,5 кВт |
400х1580х330 |
- |
0,5 и 0,8 кВт малогабаритный |
500х500х265 |
18U, 24U, 33U, 42U |
1,0 и 1,5 кВт малогабаритный |
560х610х265 |
24U, 33U, 42U |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-1-х
наименование |
Базовая характеристика |
количество |
19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4шт |
Блок вентиляции в крышу состоит из: |
вентилятор с подачей воздуха 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
Сменный фильтр на вентиляцию (жабры) |
Фильтрующий материал ФТ-100-G2 |
1 шт. |
Шина заземления |
8 точек заземления. медная |
1 шт |
Термостат |
|
2 шт |
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
Блок освещения |
|
1 шт |
Замок на дверь |
|
1 шт |
Комплект ключей |
|
2 шт |
Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6шт 6шт 8шт |
Паспорт на шкаф |
|
1 шт |
объем шкафа 0.63 м3
