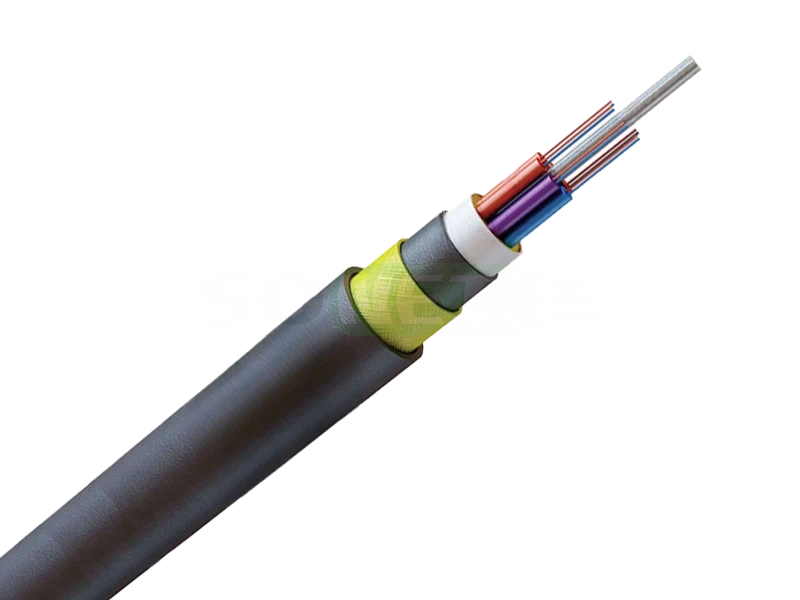

Волоконно-оптический кабель подвесной самонесущий, 48-мь жил одномод сечение 9/125, растягивающее усилие 8кН, ОСД-6*8А-8 (8кН) новая конструкция
Волоконно-оптический кабель подвесной самонесущий, 48-мь жил одномод сечение 9/125, растягивающее усилие 8кН, ОСД-6*8А-8 (8кН) новая конструкция
Оптические кабели марки ОСД представляют собой надежное решение для организации воздушных линий связи. Они специально разработаны для подвески на опорах, обеспечивая стабильную работу даже в сложных погодных условиях.
Назначение и особенности конструкции

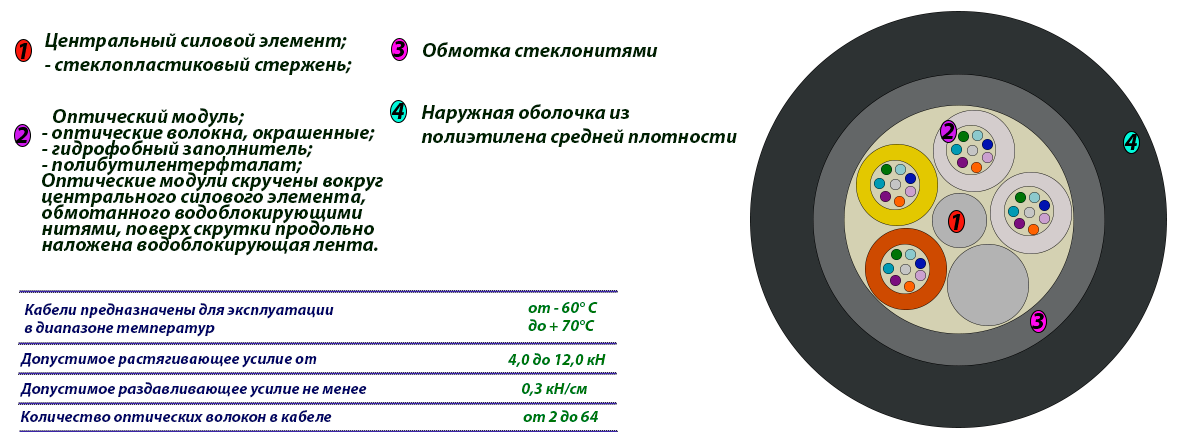

Кабели марки ОСД предназначены для подвески на опорах воздушных линий связи. Их конструкция включает в себя:
- Центральный силовой элемент;
- Стеклопластиковый стержень;
- Оптический модуль;
- Оптические волокна, окрашенные;
- Гидрофобный заполнитель;
- Полибутилентерефталат;
- Оптические модули скручены вокруг центрального силового элемента, обмотанного водоблокирующими нитями, поверх скрутки продольно наложена водоблокирующая лента.
- Обмотка стеклонитями;
- Наружная оболочка из полиэтилена средней плотности;
| Волоконно оптический кабель подвесной самонесущий отечественного производства, растягивающие усилие 8кН, Одномодовый (9/125), производства Еврокабель-1 (Новая конструкция с 2023 года) | ||
| 4 волокна ОСД-1*4А-8 (8кН) Нов. конструкция | 8 волокон ОСД-2*4А-8 (8кН) Нов. конструкция | 16 волокон ОСД-4*4А-8 (8кН) Нов. конструкция |
| 24 волокна ОСД-6*4А-8 (8кН) Нов. конструкция | 48 волокон ОСД-6*8А-8 (8кН) Нов. конструкция |
|
Технические параметры кабеля:
Допустимое растягивающее усилие от 4,0 до 12,0 кН.Допустимое раздавливающее усилие не менее 0,3 кН/см.
Количество оптических волокон в кабеле от 2 до 64.
| Допустимое растягивающее усилие | Число волокон в кабеле | |||||||
| 2 - 16 | 24 - 32 | 48 | 64 | |||||
| Диаметр, мм | Вес кг/км. | Диаметр, мм | Вес кг/км. | Диаметр, мм | Вес кг/км. | Диаметр, мм | Вес кг/км. | |
| 4,0 | 9,65 | 67 | 10,25 | 75 | 10,95 | 89 | 12,25 | 108 |
| 6,0 | 9,8 | 71 | 10,4 | 80 | 11,1 | 92 | 12,4 | 112 |
| 8,0 | 9,9 | 77 | 10,5 | 85 | 11,2 | 97 | 12,5 | 118 |
| 10,0 | 10,1 | 82 | 10,7 | 90 | 11,4 | 103 | 12,7 | 123 |
| 12,0 | 10,6 | 92 | 11,2 | 100 | 11,9 | 113 | 13,2 | 133 |
Расположение оптических волокон в кабеле:
| Число волокон в кабеле | Раскладка по модулям |
Количество модулей |
Количество корделей |
||
| Всего | G652D | G655 | |||
| 4 | 4 | - | 4 | 1 | 4 |
| 8 | 8 | - | 4 + 4 | 2 | 3 |
| 12 | 12 | - | 4 + 4 + 4 | 3 | 2 |
| 16 | 16 | - | 4 + 4 + 4 + 4 | 4 | 1 |
| 24 | 24 | - | 8 + 8 + 8 | 3 | 2 |
| 32 | 32 | - | 8 + 8 + 8 + 8 | 4 | 1 |
| 48 | 48 | - | 8 + 8 + 8 + 8 + 8 + 8 | 6 | 0 |
| 64 | 64 | - | 8 + 8 + 8 + 8 + 8 + 8 + 8 +8 | 8 | 0 |
Примечание:
Цветовая кодировка модулей: 1. Красный, 2. Желтый, 3. Натуральный, 4. Натуральный, 5. Натуральный, 6. Натуральный
Цветовая кодировка волокон:
1) Для модуля с 4-мя волокнами - 1. Красный, 2. Синий, 3. Зелёный, 4. Натуральный
2) Для модуля с 8-ми волокнами - 1. Красный, 2. Синий, 3. Зелёный, 4. Жёлтый, 5. Розовый, 6. Голубой, 7. Фиолетовый, 8. Натуральный;
