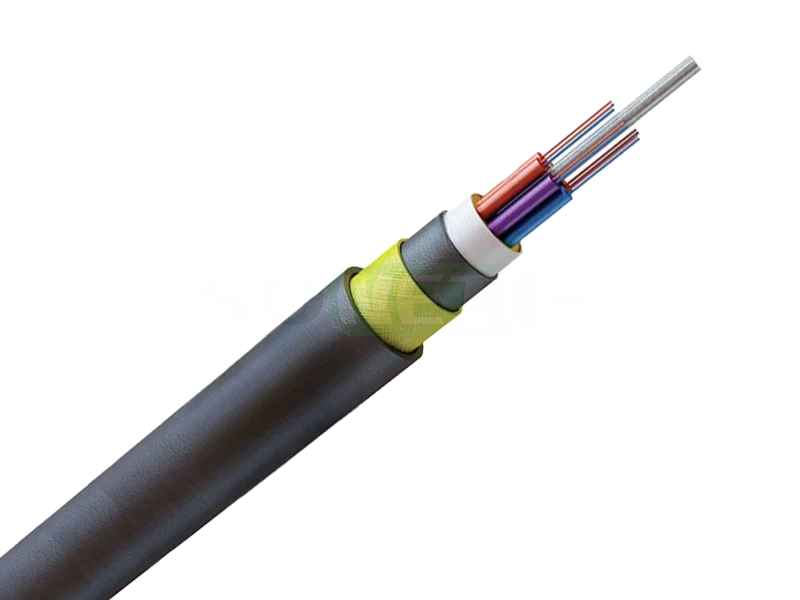

Волоконно-оптический кабель подвесной самонесущий, 48 жил одномод сечение 9/125, растягивающее усилие 6кН, ОСД-6*8А-6 (6кН)
Волоконно-оптический кабель подвесной самонесущий, 48 жил одномод сечение 9/125, растягивающее усилие 6кН, ОСД-6*8А-6 (6кН)
Оптические кабели марки ОСД представляют собой надежное решение для организации воздушных линий связи. Они специально разработаны для подвески на опорах, обеспечивая стабильную работу даже в сложных погодных условиях.

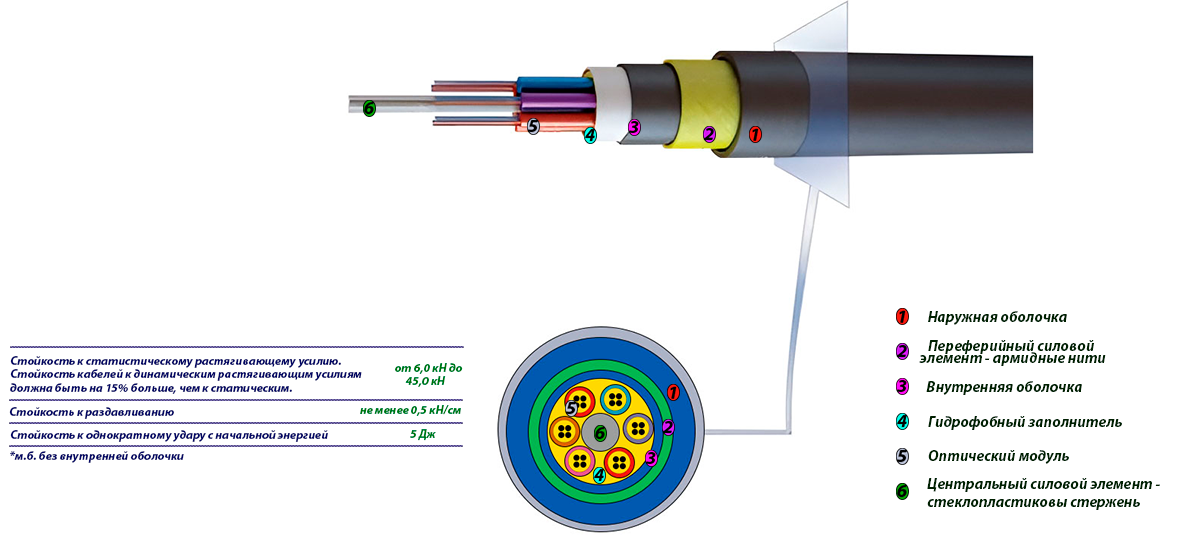

Назначение и особенности конструкции
Кабели марки ОСД предназначены для подвески на опорах воздушных линий связи. Их конструкция включает в себя:
- Центральный силовой элемент (ЦСЭ) из стеклопластика (Д)
- Скрутку оптических модулей с волокнами и корделей вокруг ЦСЭ
- Обмотку водоблокирующими нитями поверх ЦСЭ
- Заполнение межмодульного пространства гидрофобным заполнителем или наложение водоблокирующей ленты
- Внутреннюю оболочку из полиэтилена (ПЭ)
- Периферийный силовой элемент (ПСЭ) из арамидных нитей или стеклонитей
- Наружную оболочку из ПЭ
Дополнительно возможно изготовление кабеля без внутренней оболочки с периферийным силовым элементом из стеклонити.
| Волоконно оптический кабель подвесной самонесущий отечественного производства, растягивающие усилие 6кН, Одномодовый (9/125), производства Еврокабель-1 | ||
| 4 волокна ОСД-1*4А-6 (6кН) | 8 волокон ОСД-2*4А-6 (6кН) | 16 волокон ОСД-4*4А-6 (6кН) |
| 24 волокна ОСД-6*4А-6 (6кН) | 32 волокна ОСД-4*8А-6 (6кН) | 48 волокон ОСД-6*8А-6 (6кН) |
Кабели марки ОСД обладают следующими характеристиками:
- Диапазон рабочих температур: от минус 60 °С до 70 °С
- Допустимое растягивающее усилие: от 3,5 до 45 кН
- Допустимое раздавливающее усилие: не менее 0,5 кН/см
- Количество оптических волокон: от 2 до 288
Эти характеристики делают кабели ОСД идеальным выбором для широкого спектра применений, обеспечивая надежную передачу сигнала в любых условиях.
| Количество волокон | Диаметр кабеля, мм | Масса 1 км кабеля | ||||||||||||||
| Периферийный силовой элемент - арамидные нити | ||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||
| 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | |
| ОСД | ||||||||||||||||
| От 2 до 24 | 12,1 | 12,7 | 13,3 | 102 | 109 | 112 | 115 | 121 | 126 | 136 | 142 | |||||
| От 26 до 48 | 13,2 | 13,8 | 14,4 | 121 | 128 | 131 | 133 | 141 | 146 | 155 | 161 | |||||
| От 50 до 64 | 14,7 | 15,3 | 15,9 | 162 | 168 | 171 | 174 | 180 | 186 | 194 | 201 | |||||
| Периферийный силовой элемент - стеклонити | ||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||
| 3,5 | 6 | 8 | 10 | 3,5 | 6 | 8 | 10 | |||||||||
| ОСД | ||||||||||||||||
| От 2 до 24 | 11,5 | 11,5 | 104 | 112 | 118 | 122 | ||||||||||
| От 26 до 48 | 11,5 | 12,9 | 123 | 132 | 136 | 141 | ||||||||||
| От 50 до 64 | 11,5 | 14,5 | 163 | 172 | 177 | 182 | ||||||||||
