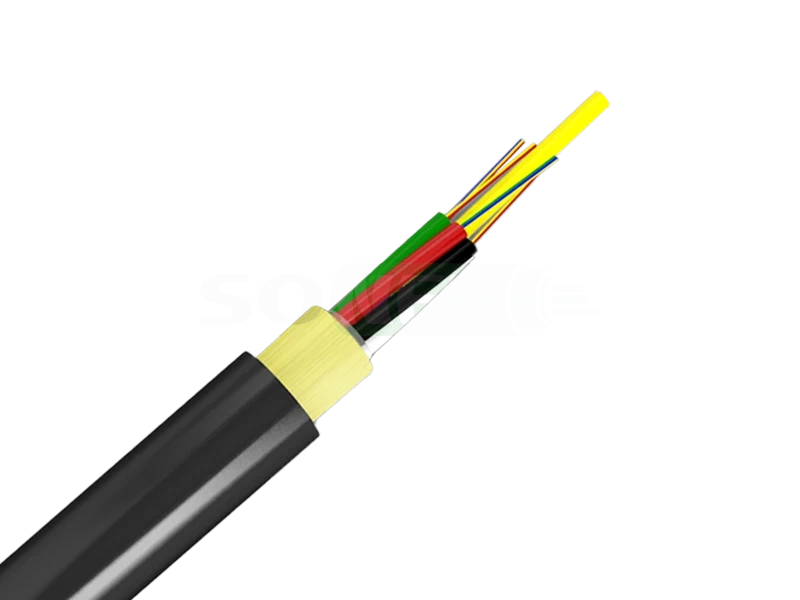

Волоконно-оптический кабель подвесной самонесущий, 8-мь жил одномод сечение 9/125, растягивающее усилие 7кН, ОКСНМ-10-01-0,22-8-(7,0) (8 волокон)
Волоконно-оптический кабель подвесной самонесущий, 8-мь жил одномод сечение 9/125, растягивающее усилие 7кН, ОКСНМ-10-01-0,22-8-(7,0) (8 волокон)
Волоконно-оптический подвесной самонесущий кабель предназначен для воздушной прокладки на опорах линий связи, электропередач и других инженерных сооружений. Кабель рассчитан на эксплуатацию в сложных климатических условиях, устойчив к воздействию ультрафиолетового излучения, влаги и перепадам температур.
Основные технические характеристики
- Количество оптических волокон: 16.
- Тип волокна: одномодовое, стандарт 9/125 мкм.
- Максимальное растягивающее усилие: 7,0 кН.
- Стойкость к внешним воздействиям: высокая, благодаря применению современных материалов и конструктивных решений.

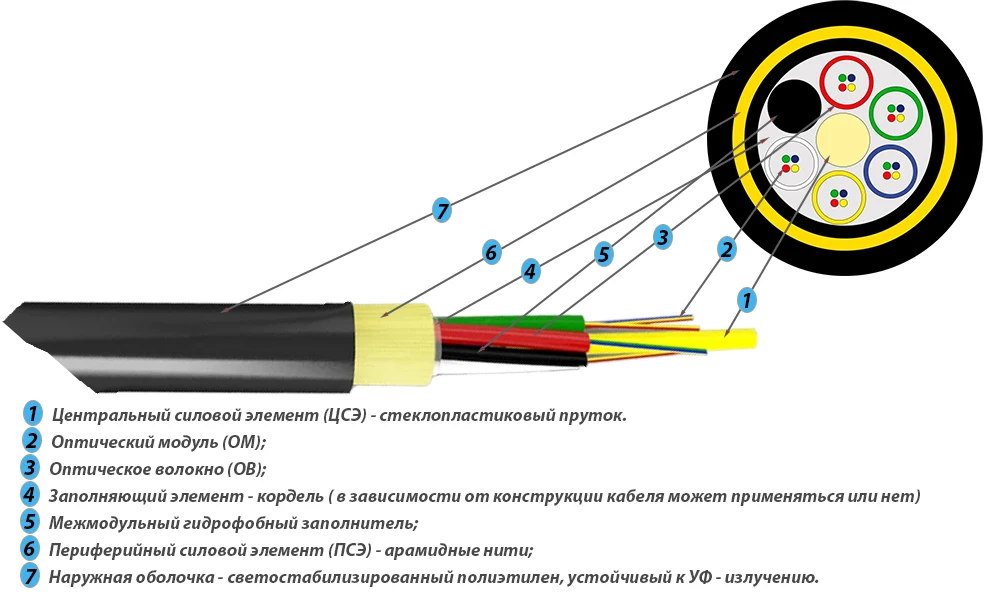

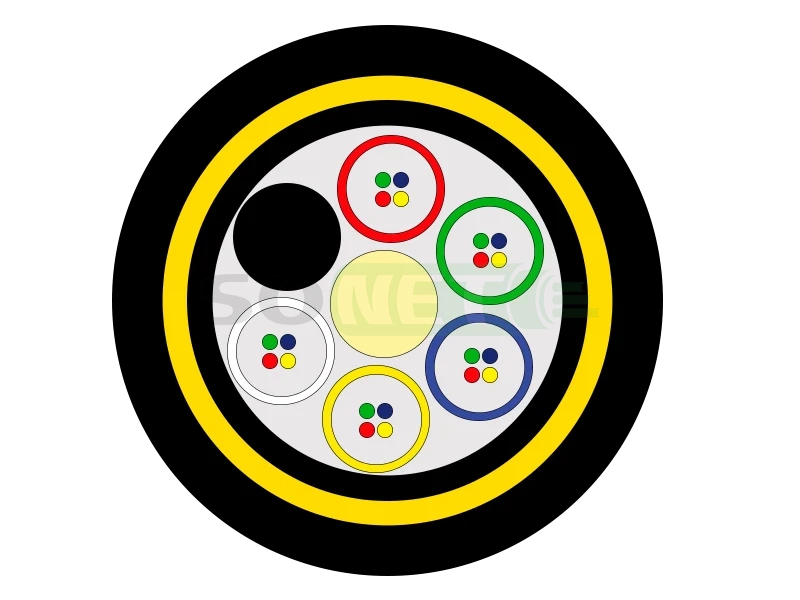

Конструкция кабеля
1. Центральный силовой элемент (ЦСЭ) — стеклопластиковый пруток, обеспечивающий прочность на растяжение и стабильность геометрии кабеля.
2. Оптическое волокно (ОВ) — одномодовое волокно стандарта 9/125 мкм, предназначенное для передачи данных на большие расстояния с минимальными потерями.
3. Внутримодульный гидрофобный заполнитель — защищает волокна от влаги и механических повреждений внутри модуля.
4. Оптический модуль (ОМ) — содержит оптические волокна и обеспечивает их фиксацию и защиту.
5. Межмодульный гидрофобный заполнитель — предотвращает проникновение влаги между модулями и повышает общую герметичность конструкции.
6. Заполняющий элемент (кордель) — обеспечивает равномерное распределение нагрузки и дополнительную защиту волокон.
7. Периферийный силовой элемент (ПСЭ) — арамидные нити, повышающие прочность кабеля на разрыв и устойчивость к внешним механическим воздействиям.
8. Наружная оболочка — выполнена из светостабилизированного полиэтилена, устойчивого к ультрафиолетовому излучению, что гарантирует долговечность кабеля при эксплуатации на открытом воздухе.
Преимущества
- Высокая прочность на растяжение (до 7,0 кН) позволяет использовать кабель для длинных пролетов между опорами.
- Надежная защита от влаги и ультрафиолета обеспечивает длительный срок службы.
- Оптимальная конструкция с арамидными нитями и стеклопластиковым ЦСЭ гарантирует устойчивость к механическим нагрузкам и внешним воздействиям.
- Универсальность: подходит для прокладки в различных климатических зонах России.
Области применения
- Строительство магистральных и распределительных линий связи.
- Подвесная прокладка между зданиями, опорами ЛЭП, на территории промышленных объектов.
- Организация высокоскоростных каналов передачи данных в городских и сельских сетях.
| Волоконно оптический кабель подвесной самонесущий, растягивающие усилие 7кН, Одномодовый (9/125), производства МКЗ Минсккабель | ||
|
8 волокон ОКСНМ-10-01-0,22-8-(7,0) |
16 волокон ОКСНМ-10-01-0,22-16-(7,0) |
|
Технические параметры кабеля: ОКСНМ-10-01-0,22-8-(7,0) (8 волокон)
| Наименование | Свойство |
| Допустимое растягивающее усилие | от 1,5 до 7,0 кН |
| Раздавливающее усилие | 0,4 кН\см |
| Динамические изгибы | 20 циклов на угол 90° |
| Минимальный радиус изгиба при монтаже и эксплуатации | 20 х D (D - диаметр кабеля) |
| Осевые закручивания | 5 циклов на угол 360° на длине 2м |
| Энергия удара | 5 Дж |
| Каплепадение гидрофобного компаунда на срезе | Отсутствие каплепадения при температуре не менее 70° С |
| Срок службы кабеля | Не менее 25 лет |
| Температура транспортировки и хранения | от - 40° С до 60° С |
| Температура монтажа | от - 10° С до 60° С |
| Рабочий диапазон температур | от - 40° С до 60° С |
Характеристики кабеля: ОКСНМ-10-01-0,22-8-(7,0) (8 волокон)
| Наименование | Свойство | ||||
| Количество ОВ в кабеле | 8 | 16 | 24 | 32 | 48 |
| Модули х ОВ в модуле | 1*8 | 2*8 | 3*8 | 4*8 | 6*8 |
| Диаметр кабеля, мм | 8,8 | 8,8 | 8,8 | 8,8 | 8,8 |
| Вес кабеля, кг\км | 61 | 62 | 62 | 63 | 64 |
