Консоль вертикальная опорная КВ9, h=2000 мм

Для изготовления опор и консолей вертикальных используется холодокатная малоуглеродистая рулонная сталь марки 08.ПС (ГОСТ14916-80). Их используют при укладке кабельных трасс и изолированных проводов с рабочим напряжением до 1000В. При изготовлении используется унифицированные пятки толщиной 5-6мм, и стоечный профиль толщиной 2-2.5мм. Данные элементы несут на себе всю нагрузку кабельной трассы. Высота опор и консолей L может варьироваться от400 до2000мм кратно 50мм.

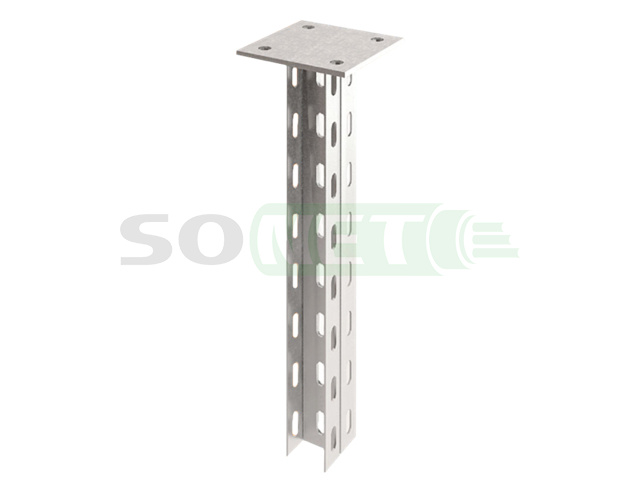

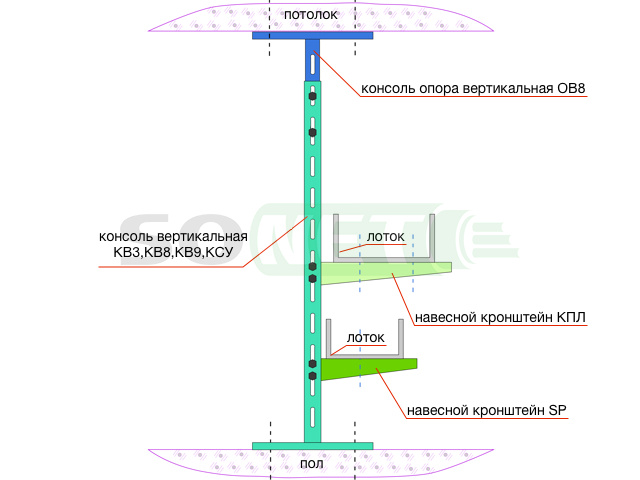

КВ9 – Консоль вертикальная состоит из пятки толщиной 5мм 120х120мм и сдвоенного перфошвеллера ПШв3 45х30мм толщиной 2мм. Она предназначена для крепления полок КПЛ, ПЛО. Особенности конструкции позволяют крепить полки с двух сторон, как симметрично, так и на разных уровнях.

Ассортимент                 длина

КВ9-500                    500мм

КВ9-1000                  1000мм

КВ9-1500                  1500мм

КВ9-2000                  2000мм

КВ9-2500                  2500мм

КВ9-3000                  3000мм
