Поставка более 15 000 товаров
в течении 2-х дней

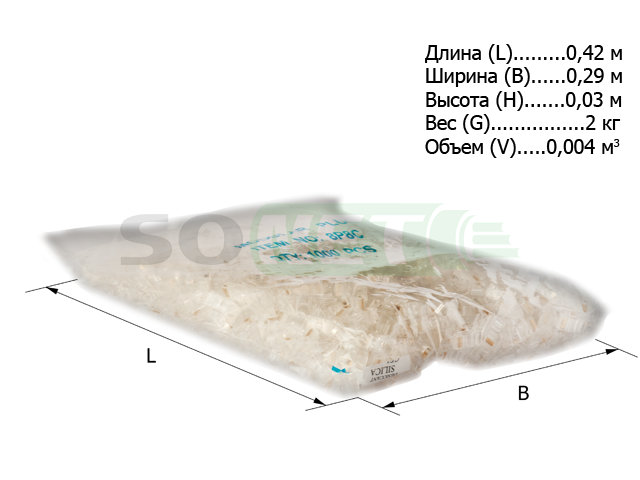

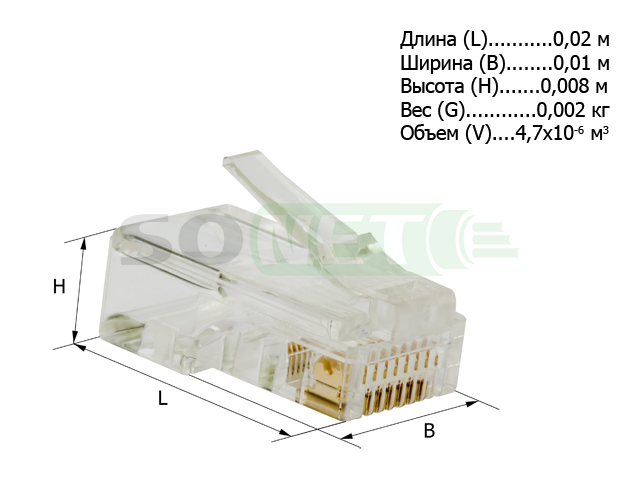

Коннектор UTP RJ-45, кат 5e, 50m" gold

Код Сонет: 4027
Количество в упаковке: 1
Артикул: EX03-701\FS-0048-C5E
Количество в коробке: 10
Бренд: ExaLan
Срок поставки: 1 дн.?
Рейтинг:
Кол-во:
Итого:

4.79 руб.

В наличии

Код Сонет: 4027 / Артикул: EX03-701\FS-0048-C5E

?Розничная цена:

?Мелкооптовая цена:

?Оптовая цена:

4.79 руб.

4.55 руб.

4.35 руб.

* Указана цена за 1 шт.

Итого:

4.79 руб.

Количество:
Коннектор RJ-45 под многожил. UTP кабель, Категория 5e, 50m" gold (Арт. EX03-701\FS-0048-C5E)
Вид товара
Описание товара
Цены
Коннектор UTP RJ-45, кат 5e, 50m" gold
Код Сонет: 4027
Количество в упаковке: 1
Артикул: EX03-701\FS-0048-C5E
Количество в коробке: 10
Бренд: ExaLan
Срок поставки: 1 дн.?
Рейтинг:
4.79 руб. (Розничная цена)
4.55 руб. (Мелкооптовая цена)
4.35 руб. (Оптовая цена)

Коннектор RJ-45 UTP 5 категории - это разъем, используемый для оконцевания патч-кордового кабеля.

Возможна оконццовка кабеля горизонтального (solid). Коннекторы TWT-PL45-8P8C-6V соответствуют требованиям категории 5. Имеют 8 контактов (8P8C).

Код Сонет:
4027
Артикул:
EX03-701\FS-0048-C5E
Количество в коробке:
10
Бренд:
ExaLan
Монтаж на 4-х парном симметричном электрическом кабеле типа витая пара разъема RJ45
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 5025 Устройство обжимное "профи" 8P8C/RJ45, 6P6C,6P4C/RJ12, 4P4C,4P2C Ratchet тип 1 3050.19 2824.28 2711.28
2 4027 Коннектор UTP RJ-45, кат 5e, 50m" gold 1 4.79 4.55 4.35

Монтаж на 4-х парном симметричном электрическом кабеле типа витая пара разъема RJ45 (обжим витой пары 8 жил)

При монтаже и во время эксплуатации структурированной кабельной системы (СКС) может понадобиться коммутационный кабель нестандартных размеров. В основном такие проблемы возникают при устройстве или обслуживании далеко расположенных от телекоммуникационной панели рабочих мест. Для таких случаев коммутационный кабель можно сделать самостоятельно, установив разъем RJ45 на отрезок витой пары требуемой длины.

Стоит учесть, что многие производители устройств и компонентов для СКС не рекомендуют использовать самостоятельно изготовленные коммутационные шнуры. Они связывают этот запрет с существенным влиянием этих изделий на частотный диапазон и характеристики передачи их оборудования. Кроме этого производитель в данном случае отказывается гарантировать стабильность волнового сопротивления, необходимого для обеспечения нормальной передачи данных на стыке кабеля и разъема без образования коллизий.

Многие системные интеграторы, несмотря на эти запреты, довольно часто используют в своей работе такие самодельные изделия. При установке разъемов на одножильные или гибкие отрезки витой пары, следует убедиться в соответствии применяемых разъемов типу проводников. Потому что вилки RJ45 могут быть как для одножильного, так и многожильного проводника, а также универсальные для любого вида кабеля.

Как правильно развести проводники при установке RJ45(обжим витой пары 4 пары)

Во всем мире сегодня существует две стандартные схемы разводки проводников в разъеме RJ45, которые детально описаны в схемах Т568B и Т568A (рисунок 1). Обе схемы разработаны с учетом минимальных перекрестных наводок в парах проводников и отличаются расположением зеленой и оранжевой пары, где проводники меняются местами.

Рис. 1: Схемы разводки проводов в вилках RJ45(схема обжима витой пары 4 пары)

Прямые и перекрестные коммутационные шнуры

Схемы разводки коммутационных шнуров при подключении разъемов RJ-45 всегда одинаковые – это Т568А и Т568В. Для изготовления стандартного (прямого) коммутационного шнура оба конца провода разводятся одинаково по одной из указанных схем.  «Прямые» шнуры предназначены для соединения пользовательских компьютеров с активным сетевым оборудованием.

Перекрестные (кроссовые) коммутационные шнуры используются для соединения между собой активного сетевого оборудования. Свое название перекрестный (cross-over) шнур получил благодаря схеме разделки: с одной стороны по типу Т568А, а с другой по Т568В. Логическим объяснением этого служит тот факт, что порты сетевых карт компьютеров, настроенных для передачи данных по протоколу Fast Ethernet (100 Мбит/с) или Ethernet (10 Мбит/с), используются контакты 3 и 6 для приема данных, а 1 и 2 для передачи. Порт коммутатора использует контакты 1 и 2 для приема информации, а 3 и 6 для её передачи. По этой причине организация связи между ними возможна только при перекрестном подключении. При организации подключения по протоколу Gigabit Ethernet (1000Мбит/с) следует знать, что все четыре пары задействованы одновременно в двух направлениях, поэтому их соединение выполняют стандартным (прямым) шнуром.

Монтаж вилок типа RJ-45 на витой паре(обжим витой пары)

Для выполнения этих работ понадобится специальный обжимной инструмент, способный обеспечить должное качество монтажа. Разделку проводов на вилке RJ-45 выполняют по одной из вышеуказанных схем, но исторически сложилось так, что в Европе и России используют Т568В, а в США - Т568А.

  • Для изготовления коммутационного шнура понадобятся:
  • отрезок витой пары необходимой длины;
  • вилка типа RJ-45, которая будет соответствовать типу проводников витой пары;
  • специальный инструмент (обжимные клещи, совмещенные со стриппером)

На рисунке 2 показан набор необходимых компонентов для изготовления коммутационных шнуров.

Клещевым инструментом, точнее его стриппером надрезаем внешнюю оболочку витой пары на расстоянии около 3 см от края (запас оставляем для последующего выравнивания жил).





Надрезанную изоляцию снимаем, кабельные пары немного расплетаем (не более 1 витка) и распределяем их по цветам в соответствии с одной из выбранных схем разводки, в данном случае Т568В. Проводники выравниваем, плотно сжимаем и с помощью ножа обжимного клещевого инструмента удаляем излишки, оставив расплетенным примерно 1 см проводников.


На выровненные проводники надеваем вилку RJ45 таким образом, чтобы срезы проводников дошли до конца предназначенных для них пазов, а оболочка кабеля должна обязательно выйти за фиксирующую защелку и так же дойти до упора.


Еще раз проверив очередность и правильность укладки проводников по цветам, установим вилку RJ45 в обжимные клещи до упора, после чего сжимаем рукоятки  обжимного клещевого инструмента до защелкивания кабельного фиксатора вилки. При этом необходимо проконтролировать, чтобы лезвия, прижимающие ее ножи, не смещались мимо контактов, так как это может привести к перекосу корпуса вилки и последующей выбраковке дефектной заделки.



Извлекаем обжатый конец кабеля из обжимного клещевого инструмента и еще раз визуально контролируем качество заделки, целостность вилки RJ45, ее корпуса, доводку жил, ножей и фиксатора.


Для изготовление полноценного коммутационного шнура необходимо повторить процедуру со второй вилкой и установить ее на другом конце шнура.

Удачной работы!

Преимущества и недостатки самостоятельного изготовления коммутационных шнуров(обжима витой пары)

  1. Главными преимуществами коммутационных шнуров, изготовленных самостоятельно, являются:
  2. возможность получить соединительный шнур с необходимыми параметрами (длина, схема разводки проводников, схема подключения);
  3. минимально необходимое время и инструмент для проведения подобных операций;
  4. низкая доступная стоимость расходных материалов;
  5. при отсутствии практического опыта наблюдается очень большой процент брака.
  6. Основным недостатком самодельных коммутационных шнуров считается отсутствие гарантий от производителей оборудования для систем СКС на обеспечение указанных в паспорте параметров передачи данных. Кроме этого, следует учесть, что использование самостоятельно изготовленных коммутационных шнуров может стать причиной ухудшения параметров передачи данных по СКС, что может быть вызвано очень многими неучтенными факторами:
  7. несоответствием типа витой пары условиям электромагнитной совместимости;
  8. плохим и некачественным монтажом вилок RJ-45 и много других.

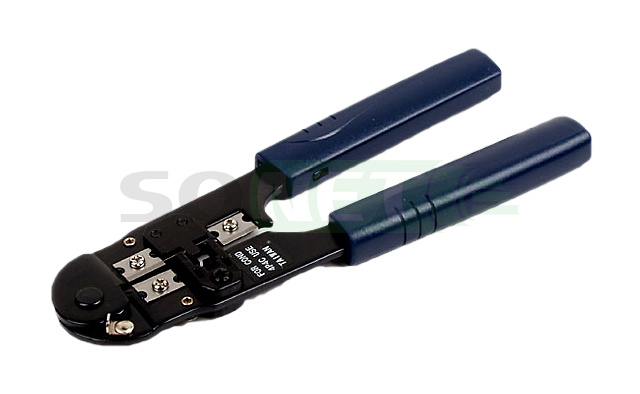

Устройство обжимное для телефонн.коннекторов RJ11 4P4C,4P2C
Устройство обжимное для телефонн.коннекторов RJ11 4P4C,4P2C
Устройство обжимное для телефонн.коннекторов RJ11 4P4C,4P2C
Код Сонет: 5009
Артикул: HT-2094C
Срок поставки: 1 дн.?
Рейтинг:
126.54 руб. (Розничная цена)
125.43 руб. (Мелкооптовая цена)
124.32 руб. (Оптовая цена)
* цена за 1 .

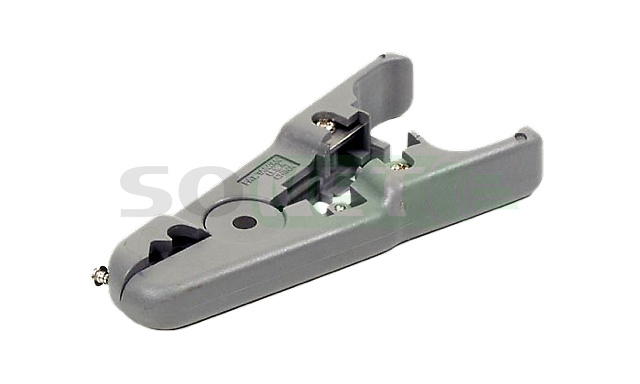

Универс.устр-во для зачистки и обрезки витой пары
Универс.устр-во для зачистки и обрезки витой пары
Универс.устр-во для зачистки и обрезки витой пары
Код Сонет: 3326
Артикул: TS-003/DL-501B
Срок поставки: 1 дн.?
Рейтинг:
123.75 руб. (Розничная цена)
120.95 руб. (Мелкооптовая цена)
116.30 руб. (Оптовая цена)
* цена за 1 .

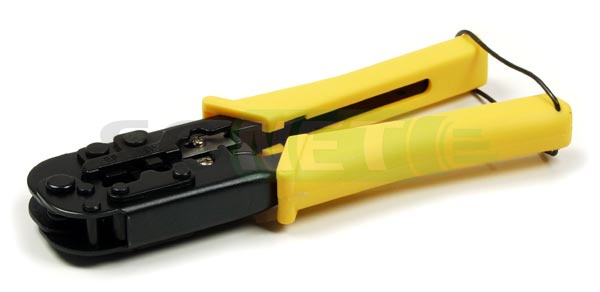

Устройство обжимное 3 в 1"economic" 8P8C/RJ45, 6P6C, 6P4C/RJ12, 4P4C, 4P2C
Устройство обжимное 3 в 1"economic" 8P8C/RJ45, 6P6C, 6P4C/RJ12, 4P4C, 4P2C
Устройство обжимное 3 в 1"economic" 8P8C/RJ45, 6P6C, 6P4C/RJ12, 4P4C, 4P2C
Код Сонет: 5018
Артикул: HT-N5684P1
Срок поставки: 1 дн.?
Рейтинг:
690.73 руб. (Розничная цена)
639.51 руб. (Мелкооптовая цена)
613.94 руб. (Оптовая цена)
* цена за 1 .

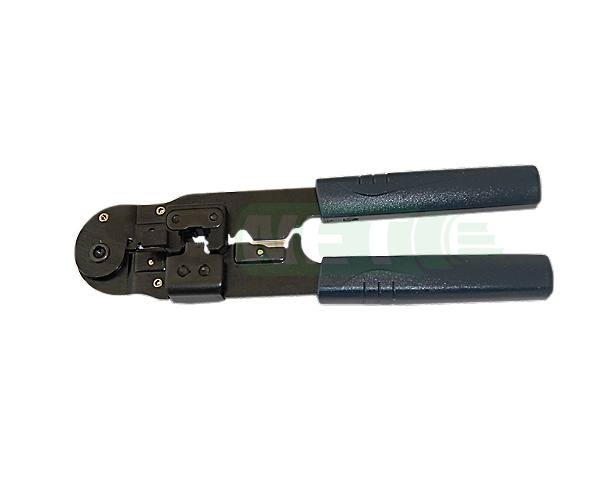

Устройство обжимное  RJ45, 8P8C
Устройство обжимное RJ45, 8P8C
Устройство обжимное  RJ45, 8P8C
Код Сонет: 5008
Артикул: HT-210C
Срок поставки: 1 дн.?
Рейтинг:
428.54 руб. (Розничная цена)
396.81 руб. (Мелкооптовая цена)
380.95 руб. (Оптовая цена)
* цена за 1 .

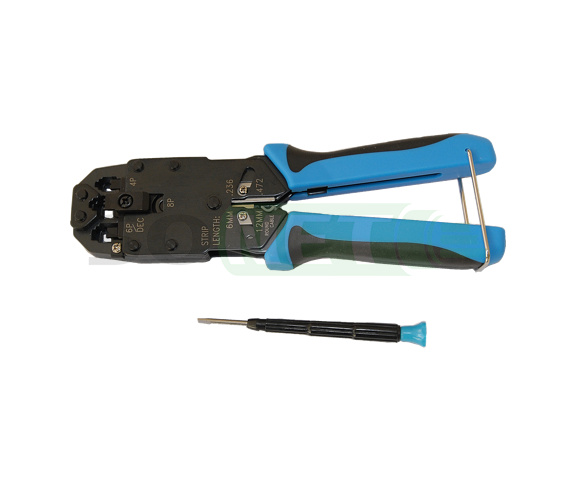

Устройство обжимное "профи" 8P8C/RJ45, 6P6C,6P4C/RJ12, 4P4C,4P2C Ratchet тип
Устройство обжимное "профи" 8P8C/RJ45, 6P6C,6P4C/RJ12, 4P4C,4P2C Ratchet тип
Устройство обжимное "профи" 8P8C/RJ45, 6P6C,6P4C/RJ12, 4P4C,4P2C Ratchet тип
Код Сонет: 5025
Артикул: HT-2008A
Срок поставки: 1 дн.?
Рейтинг:
3 050.19 руб. (Розничная цена)
2 824.28 руб. (Мелкооптовая цена)
2 711.28 руб. (Оптовая цена)
* цена за 1 .

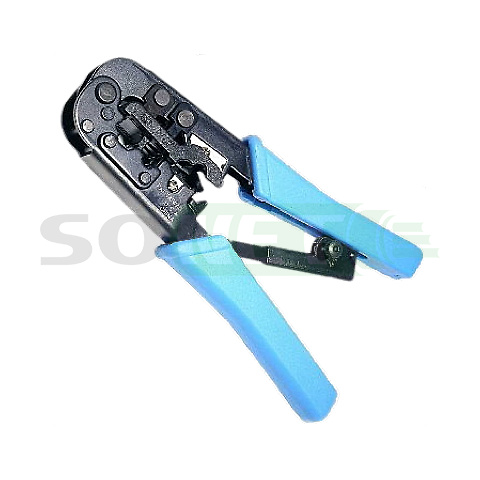

Устройство обжимное "профи" 8P8C/RJ45, 6P6C,6P4C/RJ12, 4P4C,4P2C/RJ11 Ratchet тип
Устройство обжимное "профи" 8P8C/RJ45, 6P6C,6P4C/RJ12, 4P4C,4P2C/RJ11 Ratchet тип
Устройство обжимное "профи" 8P8C/RJ45, 6P6C,6P4C/RJ12, 4P4C,4P2C/RJ11 Ratchet тип
Код Сонет: 5027
Артикул: HT-N5684R
Срок поставки: 1 дн.?
Рейтинг:
865.87 руб. (Розничная цена)
801.77 руб. (Мелкооптовая цена)
769.70 руб. (Оптовая цена)
* цена за 1 .

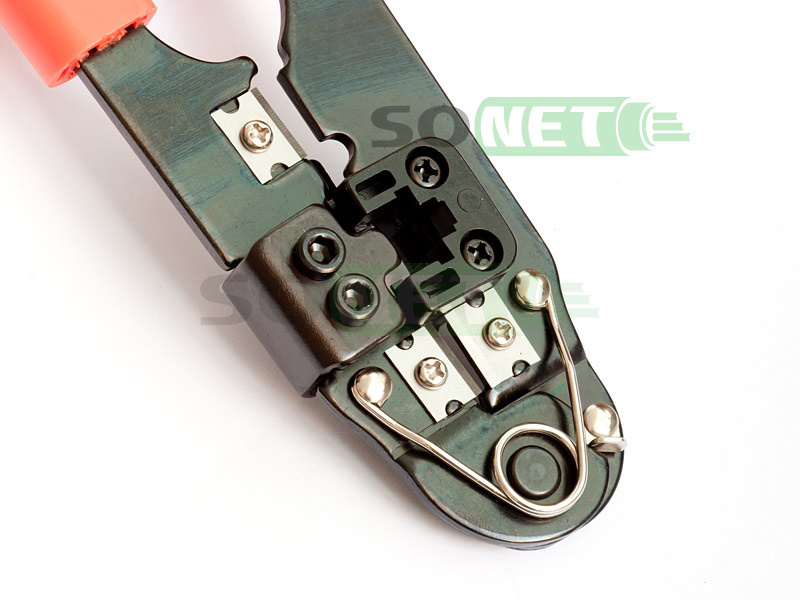

Устройство обжимное  RJ45, 8P8C
