Кондиционер для телекоммуникационного шкафа, настенный монтаж, 5000 Вт, 220В
Кондиционер настенный для установки в термошкаф, 5000 Вт 220В

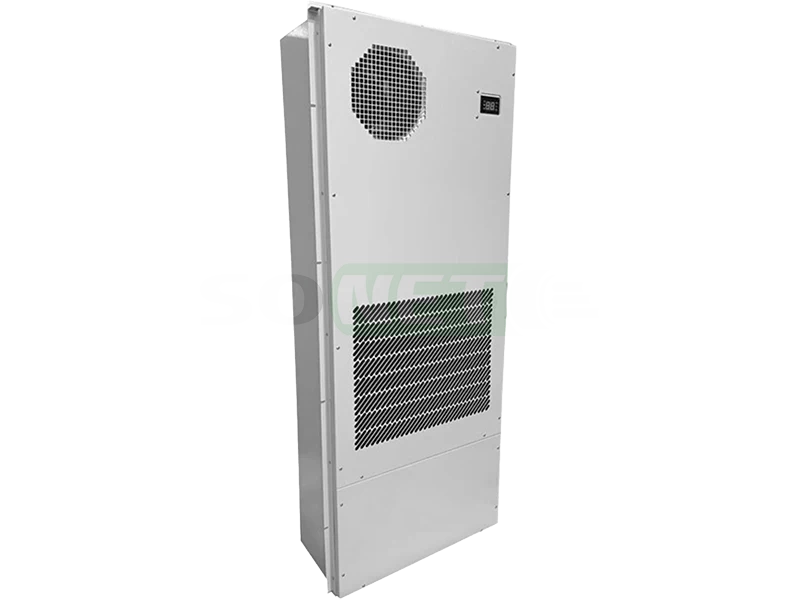

Кондиционер SNR-ACC-5000-ACH — это надёжное и эффективное решение для поддержания оптимальной температуры внутри телекоммуникационных шкафов. Он обеспечивает благоприятные условия работы оборудования в любое время года, независимо от погодных условий.
Основные характеристики:
- Герметичный контур охлаждения. Кондиционер оснащён неразборной герметичной системой охлаждения, которая обеспечивает стабильную работу и предотвращает попадание влаги и пыли внутрь.
- Вентиляторы с защитой. Установленные вентиляторы также являются неразборными и защищены от попадания влаги и пыли, что обеспечивает долговечность и надёжность работы.

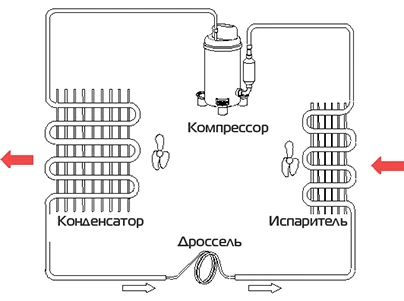

- Холодильная машина непосредственного испарения. Охлаждение и осушение рециркуляционного воздуха осуществляется с помощью холодильной машины непосредственного испарения, что позволяет поддерживать оптимальную температуру внутри шкафа.
- Разделение воздушных потоков. Наружный (конденсатор) и внутренний (испаритель) воздушные потоки полностью разделены, что способствует поддержанию чистоты воздушной среды и облегчает выполнение регламентных работ.
- Нагрев поступающего воздуха. В зимнее время нагрев поступающего воздуха обеспечивается встроенным нагревателем.
- Хладагент R410a . Модельный ряд кондиционеров заправляется хладагентом R410a , который обеспечивает эффективную работу системы охлаждения.
SNR-ACC-5000-ACH идеально подходит для использования в телекоммуникационных шкафах, где требуется поддержание оптимальных условий работы оборудования.
|
|
Защита от атмосферных воздействий
При установке в конструкцию телекоммуникационного климатического шкафа кондиционер требует дополнительную защиту от атмосферных воздействий. Обычно кондиционер устанавливается на дверь шкафа с защитой кондиционера кожухом двери. Имеет коррозийнностойкое герметичное исполнение, окрашен порошковой полимерной краской внешнего исполнения, цвет RAL7035.
|
Кондиционер для установки в термошкаф со встроенным электрическим калорифером, мощность по холоду 5000 Вт, мощность нагрева 2000 Вт, Арт. SNR-ACC-5000-АСH |
|
|
Напряжение, В |
220 |
|
Частота тока, Гц |
50 |
|
Охлаждающая мощность L35/L35, ВТ |
5000 |
|
Потребляемая мощность L35/L35, Вт |
1860 |
|
Мощность обогрева |
2000 |
| Номинальный ток, А | 9,2 |
|
Максимальное давление в контуре, бар |
26 |
|
Тип хладагента |
R410a |
|
Уровень шума, Дб |
70 |
|
Рабочая температура |
-5～55℃ |
| Рабочая температура с нагревателем | -40～55℃ |
|
Степень защиты |
IP55 |
|

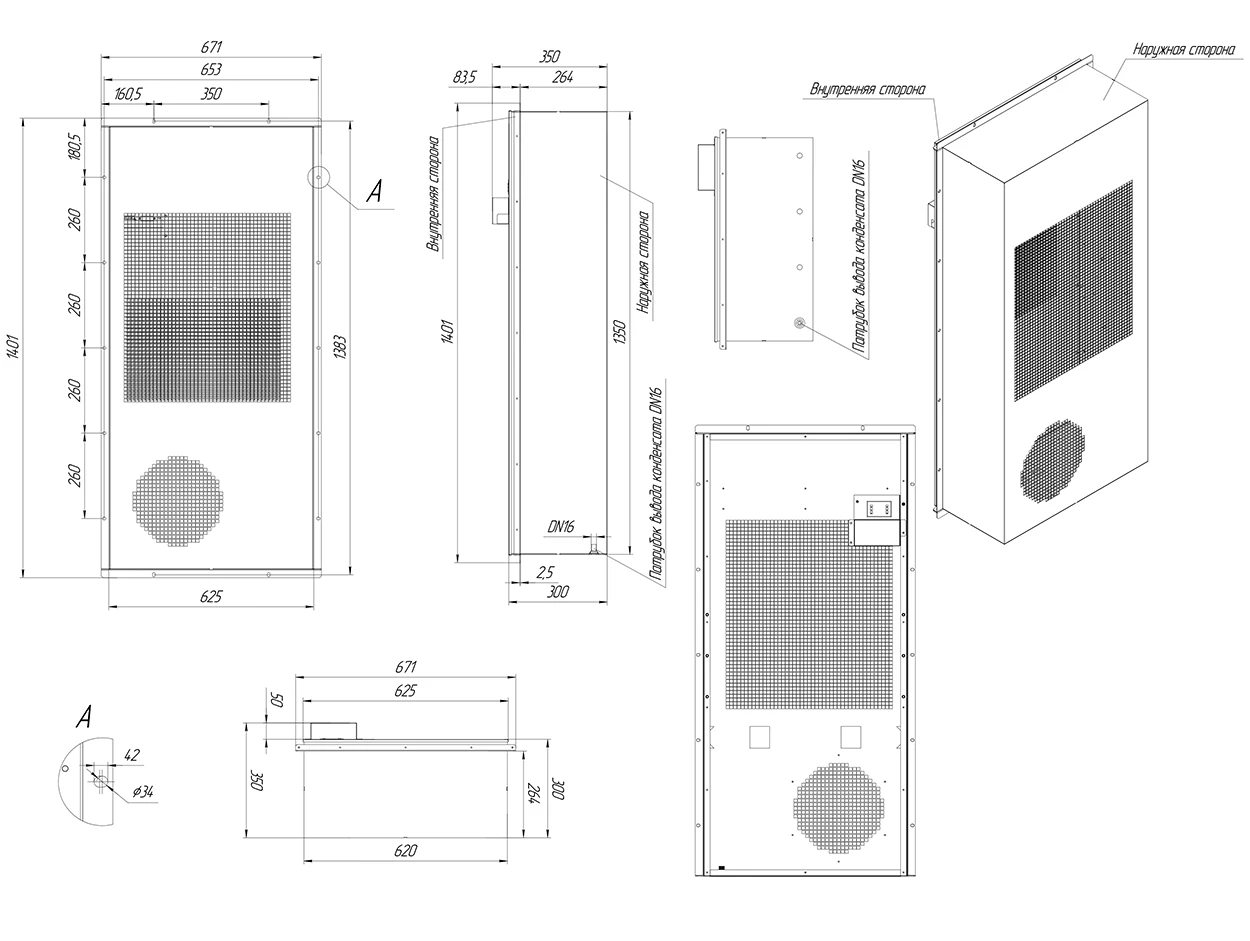

Габаритные размеры (ВхШхГ), мм |
1401х653х300 |
|
Вес |
87.5 кг |
1. Распакуйте оборудование и проверьте наличие повреждений нанесенных
при транспортировке. Если оборудование повреждено или отсутствуют
некоторые детали, не запускайте устройство и уведомите об этом курьера и
продавца.
2. Убедитесь, что Вам доставили именно то оборудование, которое Вы
намеревались приобрести. Вы можете удостовериться в этом, сверившись с
номером модели указанном на задней панели оборудования.
Рекомендации к установке кондиционера
1. Не рекомендуется использовать кондиционер в жарких, пыльных или
агрессивных средах. Температура окружающей среды не должна превышать
55°Си быть не ниже -5°С, влажность не должны превышать 85%. Стартовое
напряжение не должно превышать 10% от номинального.
2. Следуйте инструкции, неправильная установка может привести к утечке
фреона, поражению электрическим током, пожару или к поломке оборудования.
3. Кондиционер не рекомендуется нагревать. Не выдергивайте кабель питания
и дренаж.
4. Не подключайте заземляющий провод к газопроводу, водопроводу,
молниеотводам и к телефонной линии. Для фиксирования кондиционера в
шкафу используйте винты.
5. Когда установите кондиционер, убедитесь, что сливное отверстие не перекрыто.
1. Во время установки кондиционер необходимо держать вертикально,
максимальное отклонение от горизонтальности–3°
2. Проверить возможность свободной циркуляции воздуха в кондиционере: на
пути воздушного потока не должно быть механических преград. Минимальное
расстояние от внешней части кондиционера до стены или других ограждений,
влияющих на циркуляцию воздуха, не менее 1 м.
3. Подключение и установку кондиционера должен проводить
квалифицированный персонал.
Этапы установки
1. После соблюдения всех рекомендаций по установке кондиционера
необходимо установить его на стенке шкафа, предварительно вырезав
прямоугольное отверстие на нем.
2. Просверлите отверстия под М6 болты, в местах где необходимо будет
закрепить кондиционер.
3. Проклейте по периметру прямоугольного отверстия уплотнитель.
4. Установите кондиционер и зафиксируйте болтами.
подходящий кабель и устройство защиты цепи согласно местным нормативным актам.
|

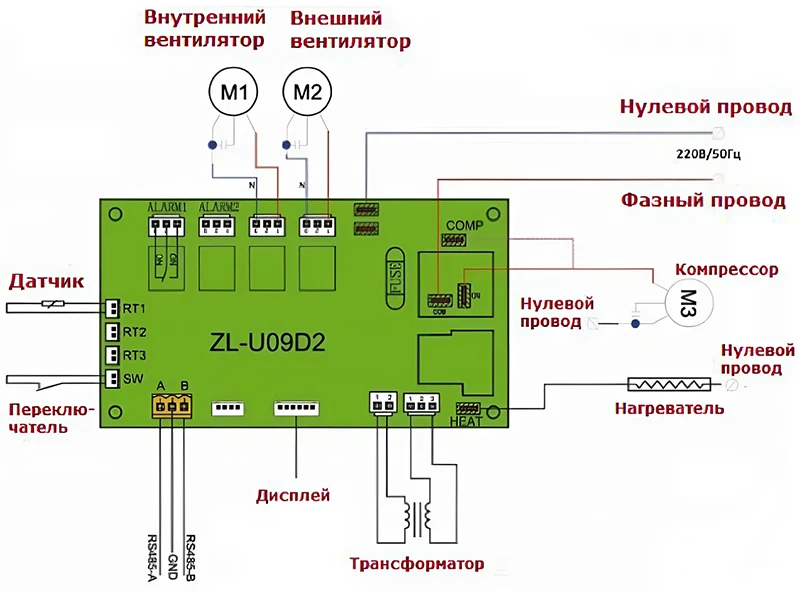

Распиновка клемного терминала |
|||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| L | N | PE | A | B | NO | COM | NC |
7. Вверните штуцер в резьбовое отверстие на дне кондиционера, присоедините шланг к штуцеру, закрепить его стяжкой и выведите его на улицу, а не на дно шкафа.

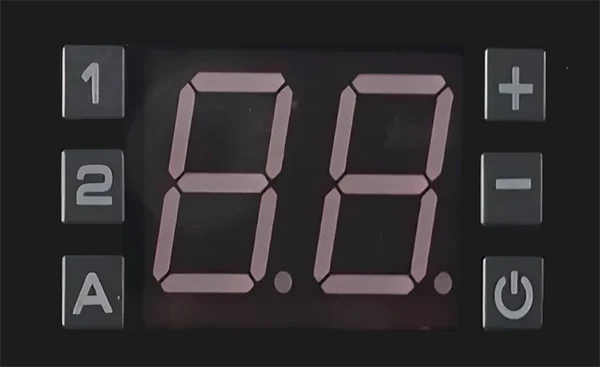

| 1 | Установите включение или выключение температуры охлаждения |
| 2 | Установите включение или выключение температуры нагрева (функция нагрева опциональна) |
|
A |
Установка сигнализации высокой и низкой температуры |
| + | Увеличение параметра настройки |
| - |
Уменьшение параметра настройки |
|
Выключение питания |
