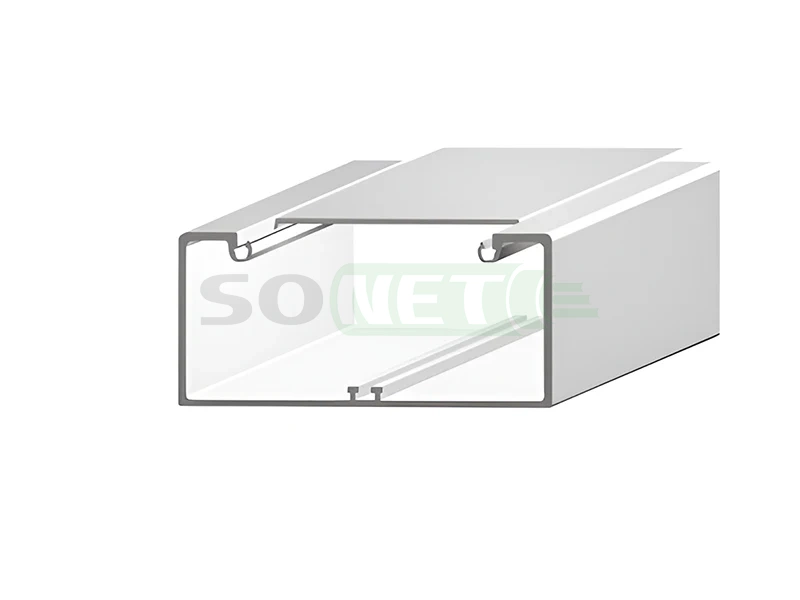

Кабельный канал, модульный, 110x50мм
Кабельный канал 110x50мм без перегородки, артикул 10090 RBR, Установочный короб Efapel серии 10, Португалия (Короб пластиковый с крышкой для прокладки проводов сечения 110x50мм без перегородки, артикул 10090 RBR)
Установочный короб серии 10 от португальского концерна Efapel в размере 110х50 мм представляет собой мощную модульную систему. Это решение предназначено не просто для скрытия проводов, а для создания полноценных рабочих зон и точек консолидации сетей непосредственно вдоль кабельной трассы.
Готовая длина 2 метра: монтаж без пыли и инструмента Короба поставляются мерными заводскими хлыстами ровно по 2 метра. Резка на объекте не требуется:
- Идеально ровный фабричный срез гарантирует плотную стыковку с аксессуарами без щелей.
- Отсутствие пластиковой стружки делает возможным монтаж в помещениях с чистовой отделкой и дорогостоящим оборудованием.
Инженерная прочность IK09 Профиль обладает подтвержденной устойчивостью к внешним механическим нагрузкам класса IK09. Усиленные стенки основания надежно защищают проложенные внутри провода от случайных ударов энергией до 2 Джоулей. Жесткий самозатухающий ПВХ-компаунд не поддерживает горение и сохраняет геометрию при перепадах температур.

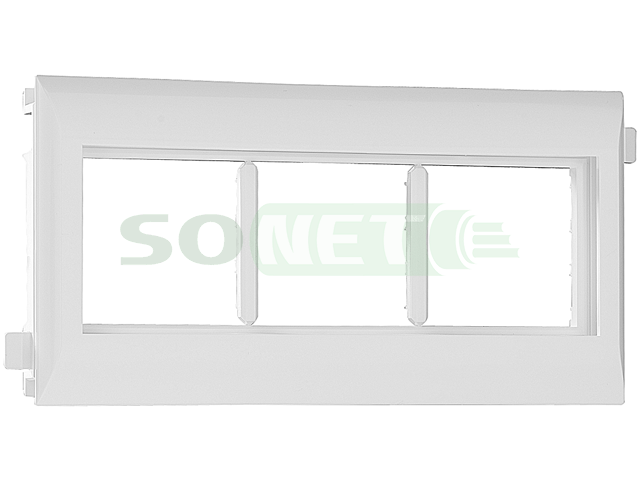

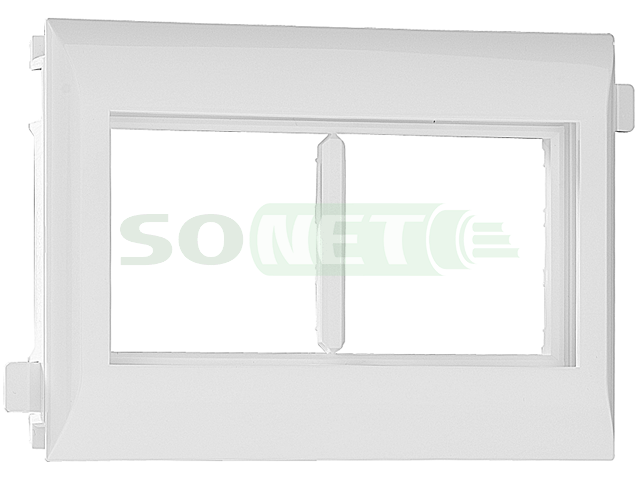

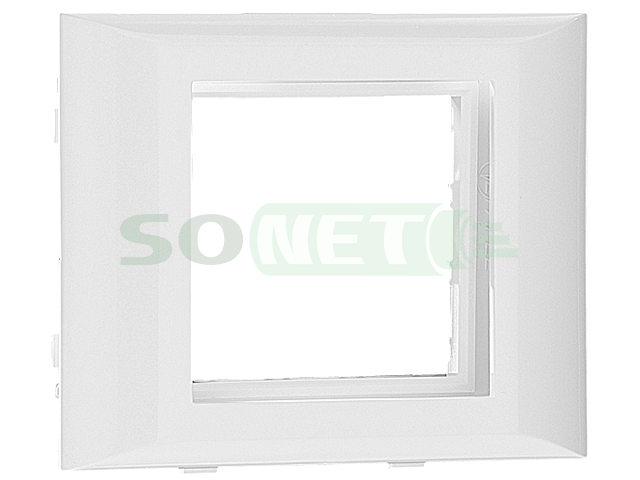

Модульность и установка розеток: Главная особенность данной серии — возможность интеграции электроустановочных изделий прямо в крышку кабель-канала. Для этого используются специальные пластиковые суппорты (каркасы), которые защелкиваются в крышке профиля.
Посадочные места позволяют комбинировать любые механизмы стандарта 45х45 мм:
- Силовая розетка 220В: Полноразмерный механизм размером 45х45 мм устанавливается в один пост суппорта.
- Информационная розетка RJ-45: Компьютерные порты обычно имеют размер 22.5х45 мм. В одном посадочном месте 45х45 мм можно разместить сразу два модуля RJ-45 или скомбинировать один порт интернета с телефонным модулем.
- Телефонная розетка RJ-11: Также имеет размер 22.5х45 мм.
Совместимость с аксессуарами: Для построения сложных геометрических трасс канал поддерживает полную экосистему элементов серии 10:

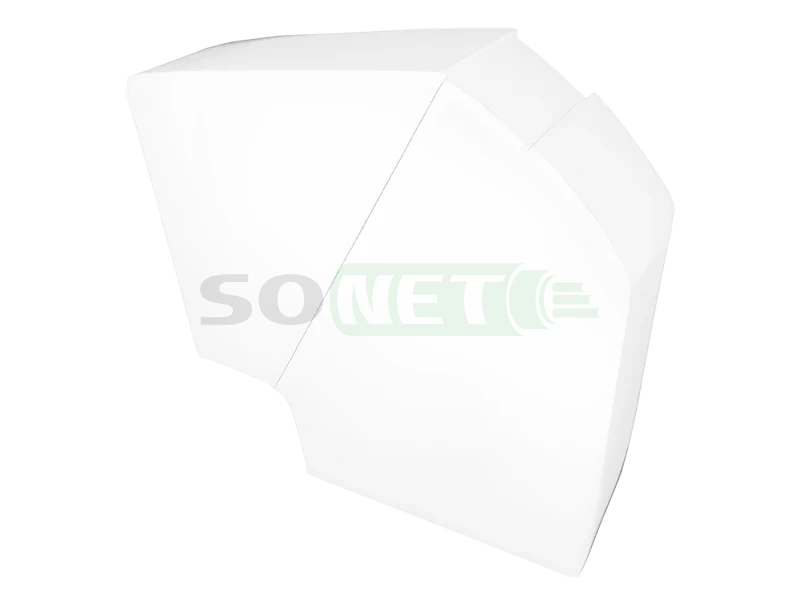

- Плоские углы;

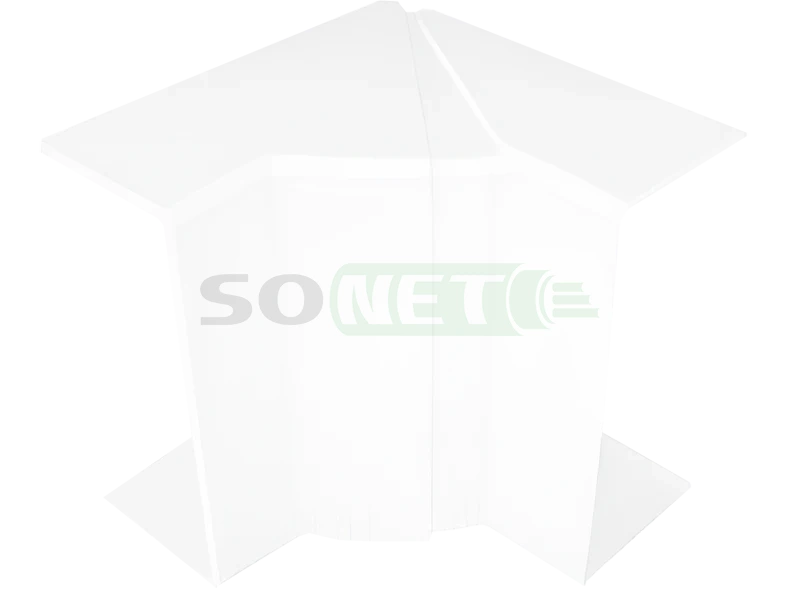

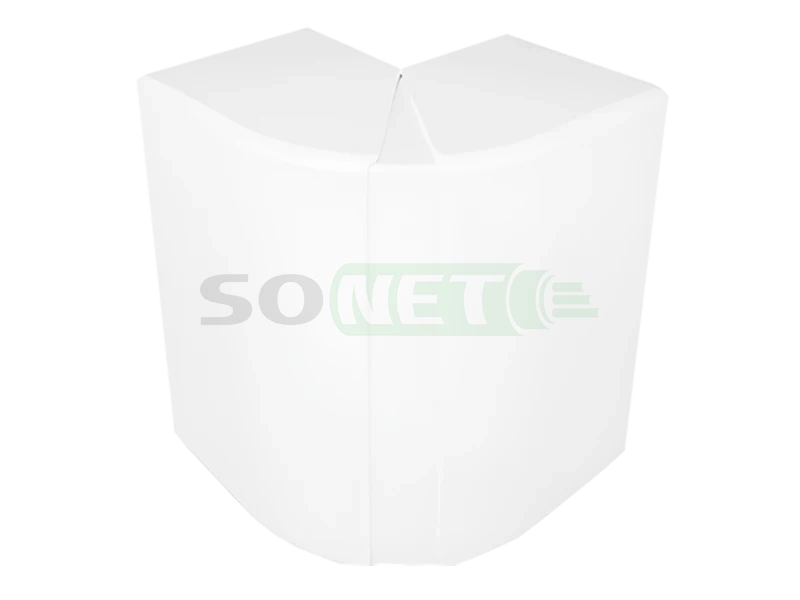

- Внешние и внутренние углы;

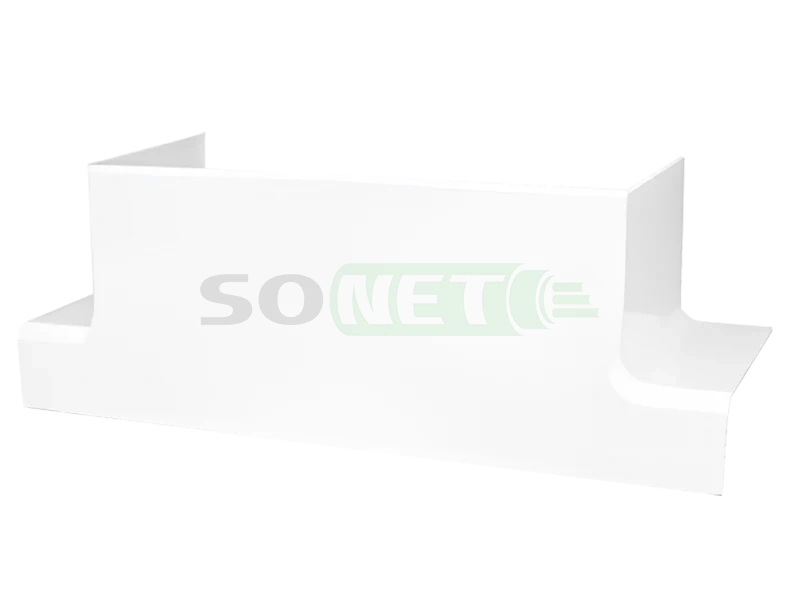

- Т-образные отводы;

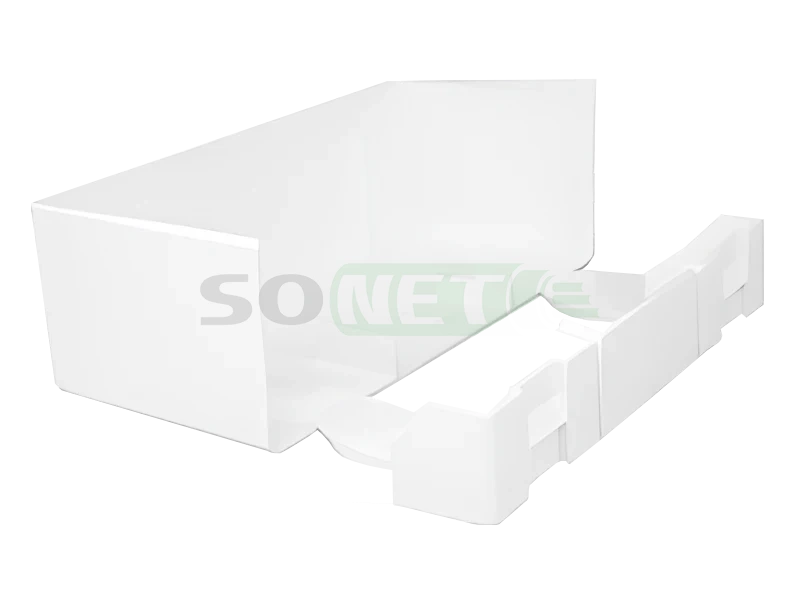

- Торцевые заглушки;

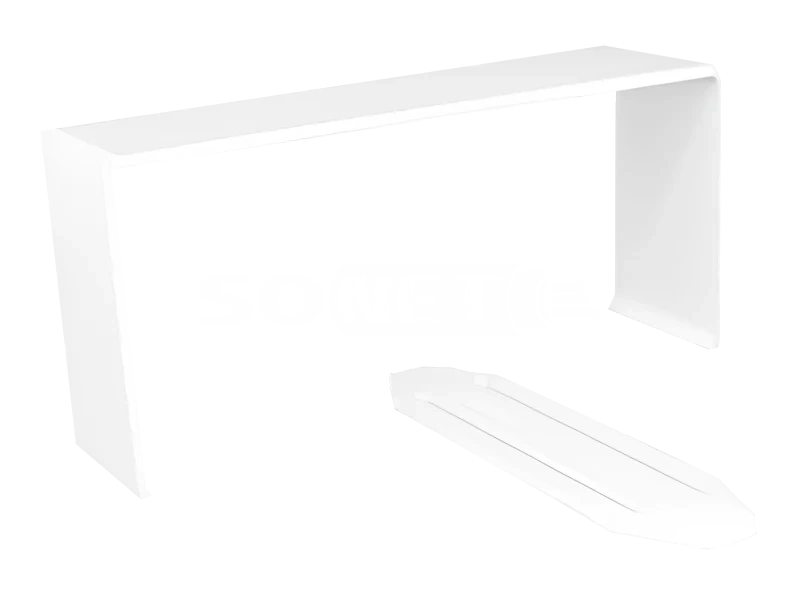

- Соединительные скобы для стыка оснований.

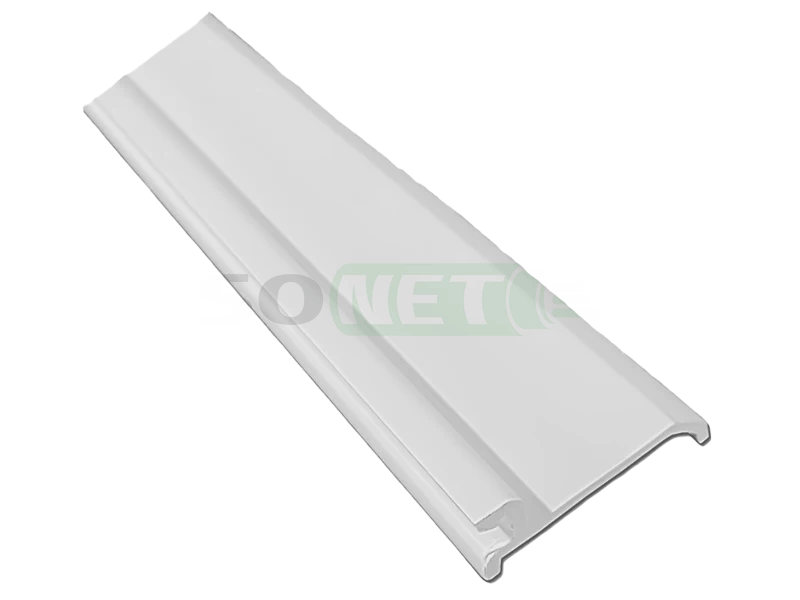

- Разделительная перегородка
- Скоба фиксатор кабеля
|
Ассортиментный ряд: Установочный короб Efapel серии 10, страна изготовления Португалия |
|||||
| Короб сечение 75x50мм |
Короб сечение 90x50мм |
Короб Сечение 90x65мм |
|||
| Короб Сечение 110x34мм | Короб Сечение 110x50мм |
Короб Сечение 155x50мм |
|||
| Кабельный канал, модульный 110x50мм (Артикул 10090 RBR) | |
| Материал изготовления | ПВХ |
| Длинна, м | 2 |
| Вес 1 метра (Отпускается по 2 метра, не режется) |
0,8000 грамм |
| Заводская упаковка, метр | 16 |
| Вес заводской упаковки, кг | 12,800 |
| Объём заводской упаковки, м³ | 3,5750 |
| Устойчивость к внешним механическим нагрузкам | IK07 |
| Температура хранения и транспортировки | от - 25°C до + 45°C |
| Температура для монтажа | от - 5°C до + 25°C |
| Температура эксплуатации | от - 25°C до + 60°C |
| Испытание в камере ускоренного старения | Устойчивость |
| Испытание УФ | 80 ч - без изменений |
| Испытание на конденсацию | 40 ч - без изменений |
RoHS — Все кабельные каналы и аксессуары к ним, производимые Efapel, полностью соответствуют требованиям Директивы RoHS 2011/65/UE, которая ограничивает использование ряда опасных веществ, таких как: свинец, ртуть, кадмий, шестивалентный хром, полибромированные бифенилы (PBB) и полибромированные дифенилэфиры (PBDE).
Пример сборки рабочего места: Используя двойные или тройные рамки Efapel, вы можете собрать компактный узел связи над рабочим столом сотрудника прямо в линию короба:
- Вариант А: Две силовые розетки 220В + одна сдвоенная компьютерная розетка RJ-45.
- Вариант Б: Силовая розетка 220В + телефонная розетка RJ-11 + информационная розетка RJ-45.
