Электротехнический шкаф настенный ШКУ-М-О-4, 400х400х200мм (обогрев)
Термобокс мачтовый ШКУ-М-О-4, 400х400х200мм (обогрев)
Мачтовые шкафы (термобоксы) производства ReDGeN с функцией обогрева серии ШКУ-М-О устанавливаются на уличные опоры (столбы) и предназначены для размещения в них оборудования с ограниченным диапазоном рабочих температур.

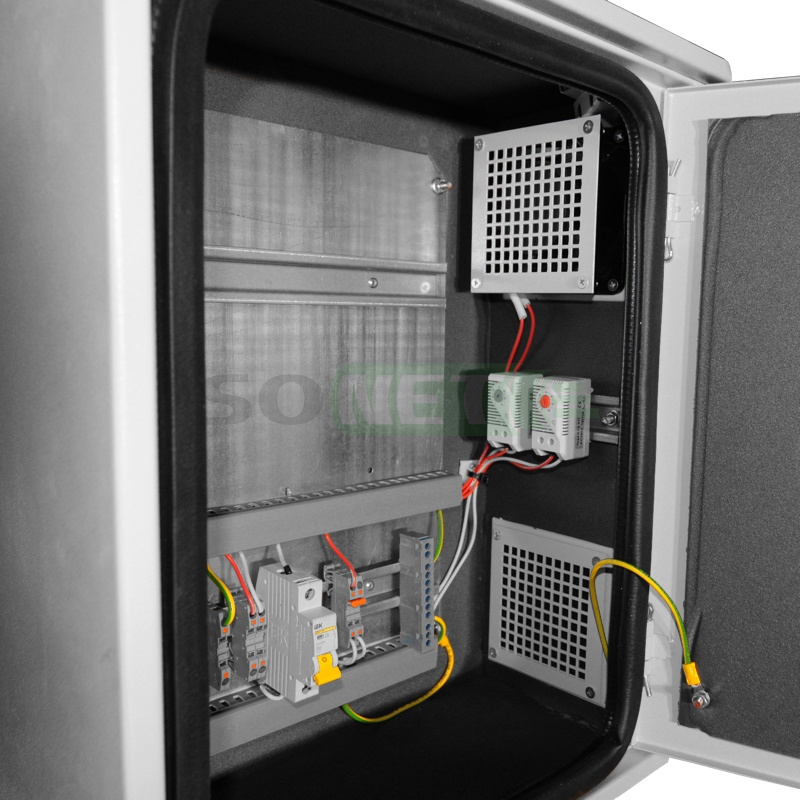

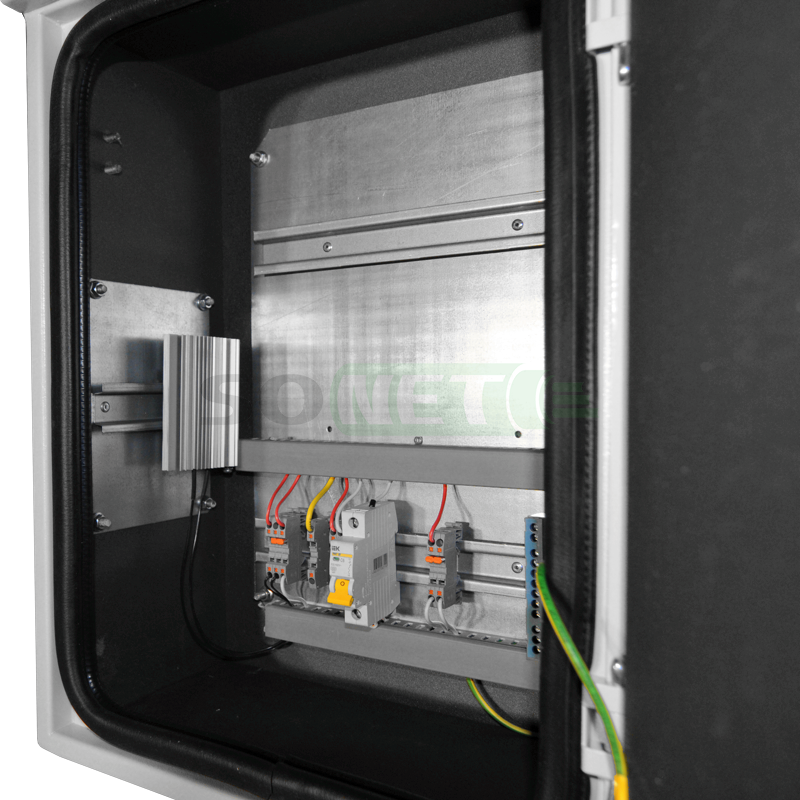

Термобокс оборудован автоматической системой подогрева с контролем температуры. Система включает в себя термостат (нормально замкнутый НЗ) и обогреватель с функцией защиты от перегрева.
Базовая комплектация
| № п/п | Комплектующие | Количество, шт. |
| 1. | Корпус термобокса | 1 |
| 2. | Крыша | 1 |
| 3. | Цоколь | 1 |
| 4. | Хомут круглый с резьбой М10 | 2 |
| 5. | Дверь с замком и датчиком открытия | 1 |
| 6. | Отверстие для естественной вентиляции с фильтрующим элементом | 2 |
| 7. | DIN-рейка | 2 |
| 8. | Кабельный ввод герметичный (MG25) | 4 |
| 9. | Терморегулятор | 1 |
| 10. | Проходные клеммы | 6 |
| 11. | Нагреватель, 150 ВТ, 220В | 1 |
Ассортиментный ряд и габариты
| Наименование, характеристики | ШКУ-М-О-4 | ШКУ-М-О-5 | ШКУ-М-О-6 |
| Масса, кг | 16,6 | 20,5 | 24,9 |
| Наружные габаритные размеры (ШхВхГ) | 400х400х200 | 500х400х200 | 600х400х200 |
| Внутренние габаритные размеры (ШхВхГ) | 377х370х175 | 477х370х175 | 577х370х175 |

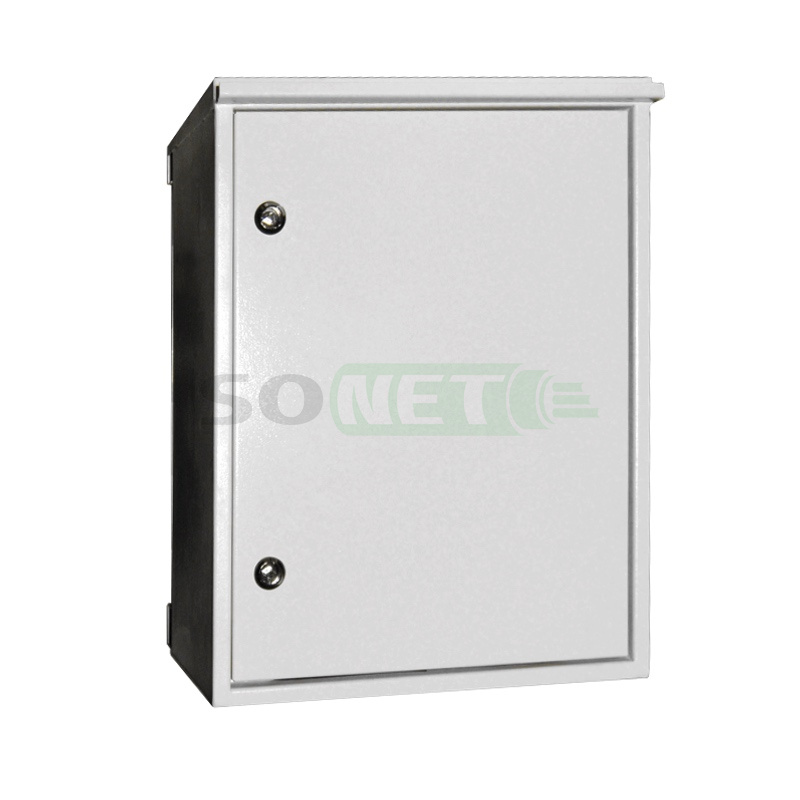

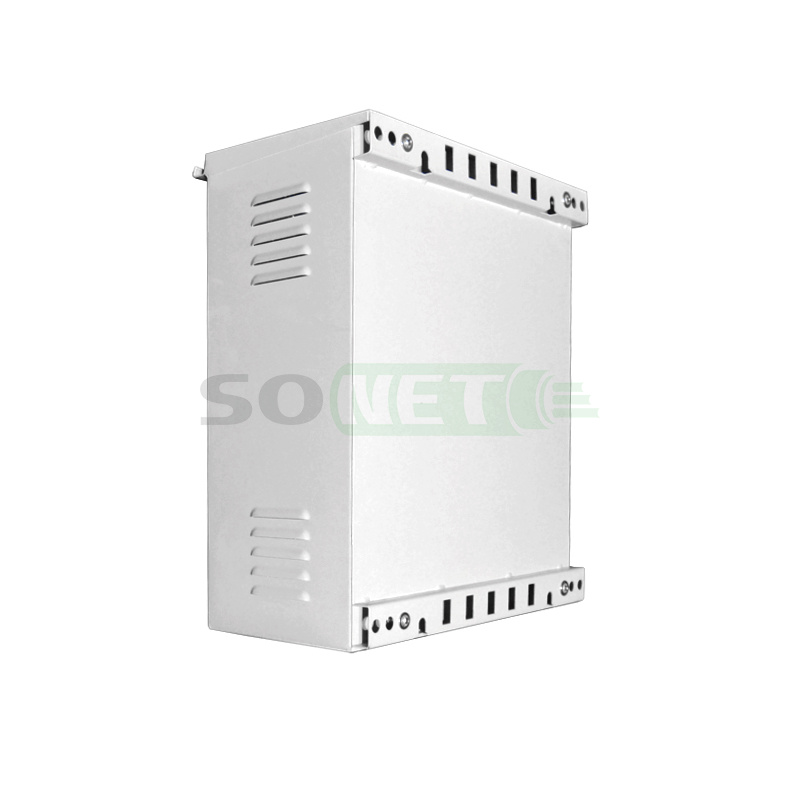

Термобокс имеет однообъемную конструкцию. Корпус шкафа изготовлен из листовой стали толщиной 1,5 мм и теплоизолирован негорючим фольгированным пенофолом, толщиной 10 мм.

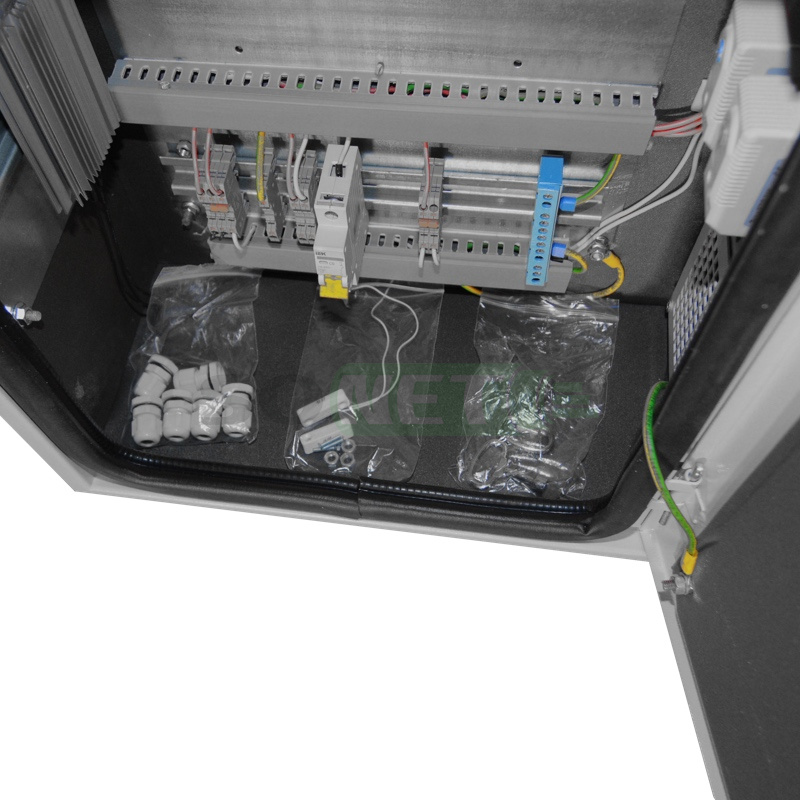

Подвод кабеля осуществляется снизу, при помощи герметичных кабельных вводов MG25.

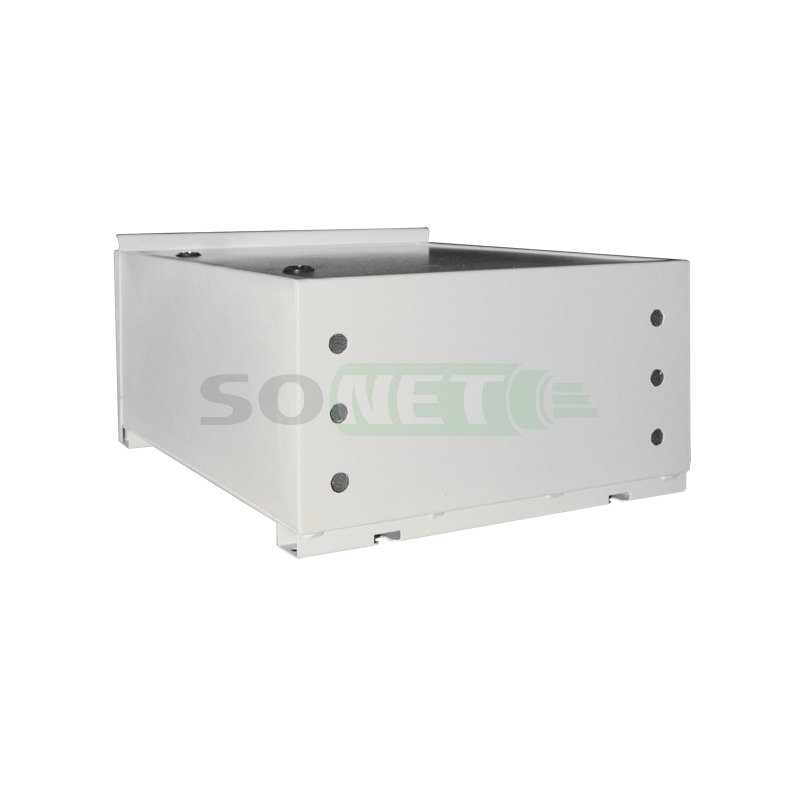

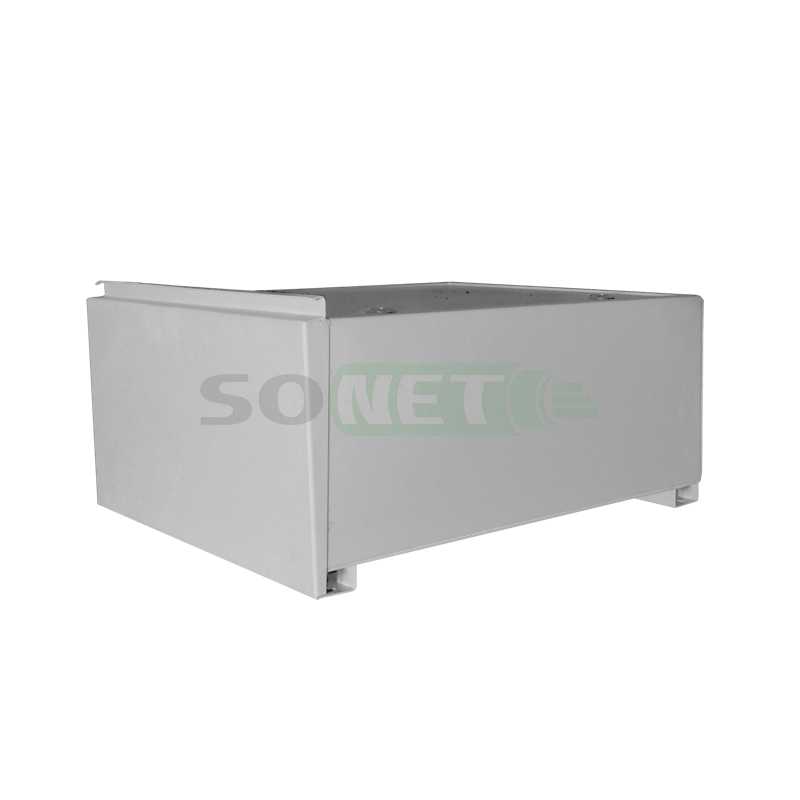

При установке термобокса на горизонтальную поверхность применяется цоколь, который крепится к основанию посредством анкерных болтов.
Система заземления входит в стандартную комплектацию шкафа и включает в себя объединение всех металлических частей корпуса под единый потенциал.

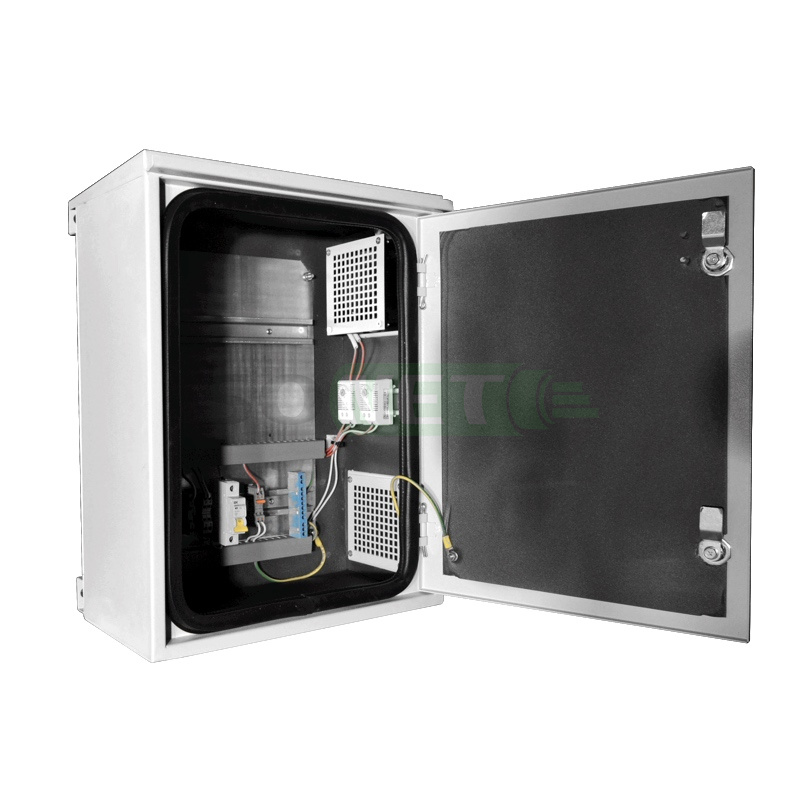

Дверь термошкафа утеплена и снабжена датчиком открытия двери, типа « Gerkon». Дверь раскрывается на 110 градусов и комплектуется врезным замком с поворотным ключом.
Степень защиты термобокса от воздействия окружающей среды – не ниже IP54.
Внутренние и наружные поверхности шкафа окрашиваются в светло серый цвет (RAL 7035).
Условия эксплуатации термобоса
Термошкаф эксплуатируется на открытом воздухе при температуре от – 60° С до +70° С и относительной влажности воздуха до 98 %.
Монтаж

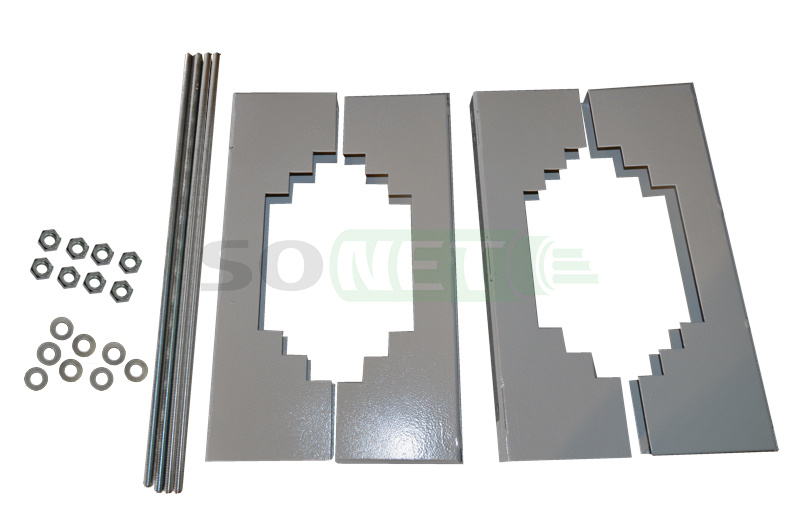

К столбовой опоре термобокс крепится при помощи изогнутых хомутов. При монтаже термобокса на опору, диаметр которой менее 290 мм, рекомендуется обрезать хомут с двух концов на необходимую длину, не повреждая резьбу.
Нестандартные изделия: для размещения оборудования на столбах и вертикальных опорах Sonet имеет большую базу готовых серийных изделий. Звоните наши менеджеры помогут Вам с подбором и адаптацией серийных моделей термошкафов к Вашему ТЗ. Поможем составить ТЗ на шкаф для Ваших условиях эксплуатации. Быстро изготовим чертеж или 3D модель, произведем образец.
