Оптический кабель подвесной COVLINE ADSS Flat Drop, 8 волокон G.657 A1 1.8*2 FRP HDPE 3kN, 2000 м
Цена с НДС (указана за м)
розничная
54 675 ₽
мелкооптовая
52 650 ₽
оптовая
50 625 ₽
Заказать
Информация
Код Сонет
O5949
Срок поставки
3 р. дня
Количество волокон
8
Растягивающее усилие, кН
3
Длина кабеля в упак., м
2000
Тип оболочки
ПНД
Прокладка
Подвешивание
Конструкция
Центральная трубка
Тип сечения кабеля
Плоский
Диэлектрик
Да
Производитель
COVLINE
Паспорт и сертификаты
Описание
Характеристики
Файлы
Описание
Характеристики
Файлы

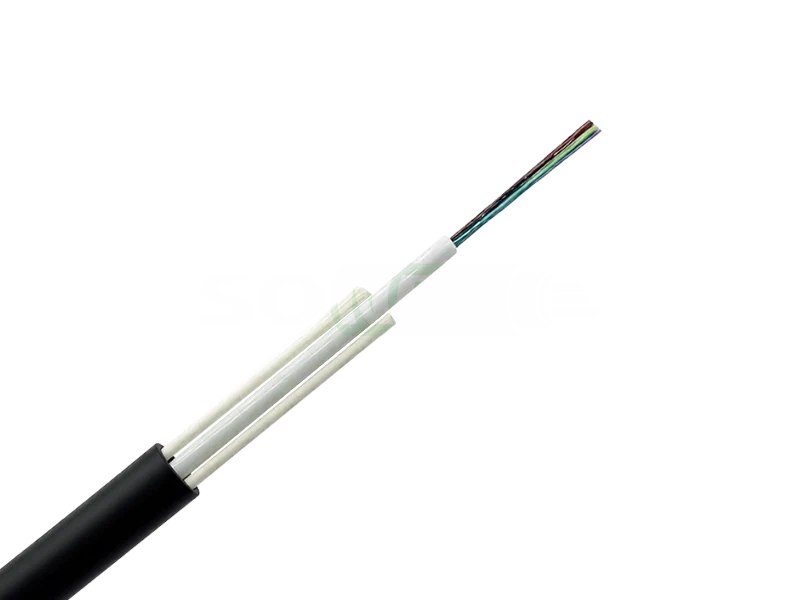

Оптический кабель подвесной COVLINE ADSS Flat Drop, 8 волокон G.657 A1 1.8*2 FRP HDPE 3kN, 2000 м
Плоский абонентский оптический кабель COVLINE ADSS Flat Drop — это современное решение для построения сетей доступа FTTH (Fiber to the Home). Он разработан специально для воздушной подвески на опорах линий связи, городского освещения и между зданиями в условиях высоких механических нагрузок.

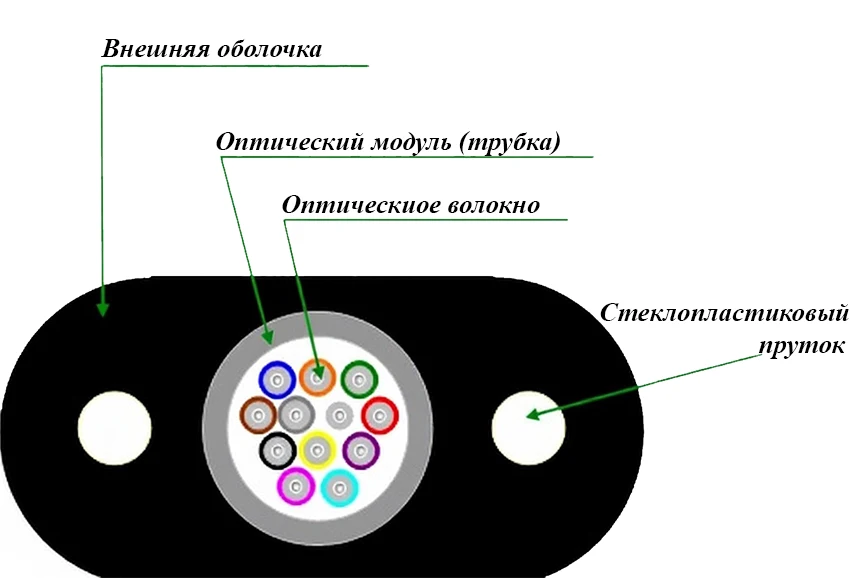

Конструкция кабеля
Кабель имеет полностью диэлектрическую конструкцию, что делает его абсолютно невосприимчивым к электромагнитным полям и безопасным для монтажа вблизи линий электропередач. Основу прочности составляет уникальная схема расположения силовых элементов:
Кабель имеет полностью диэлектрическую конструкцию, что делает его абсолютно невосприимчивым к электромагнитным полям и безопасным для монтажа вблизи линий электропередач. Основу прочности составляет уникальная схема расположения силовых элементов:
- Силовые элементы: Два стеклопластиковых прутка (FRP — Fiber Reinforced Plastic) увеличенного диаметра 1,8 мм. Они расположены параллельно друг другу по краям кабеля, обеспечивая высокую жесткость и стойкость к растягивающим нагрузкам до 3 кН.
- Оптический модуль: Между силовыми прутками располагается центральная трубка (оптический модуль), внутри которой находятся от 1 до 24 одномодовых оптических волокон стандарта G.657.A1. Волокно G.657.A1 обладает повышенной гибкостью и минимальными потерями на изгибе, что критически важно при монтаже в узких кабель-каналах или при резких поворотах трассы.
- Гидрофобный заполнитель: Свободное пространство внутри трубки заполнено гидрофобным гелем, который исключает попадание влаги к волокнам и защищает их от вибрационных воздействий.
- Наружная оболочка: Выполнена из светостабилизированного полиэтилена низкого давления (ПНД/HDPE). Материал оболочки устойчив к ультрафиолетовому излучению, перепадам температур и атмосферным осадкам, гарантируя долговечность кабеля при уличной эксплуатации.
Габаритные размеры плоского профиля составляют примерно 3,8 х 9,4 мм, что обеспечивает минимальное сопротивление ветровым нагрузкам.
Логистика и особенности поставки
Важной особенностью данного типа кабеля является метод его отгрузки. Кабель поставляется в заводских бухтах фиксированной длины (стандартными строительными длинами).
Внимание! Данный кабель не режется на метраж под заказ клиента. Это гарантирует целостность конструкции, отсутствие повреждений оболочки и сохранение заводской гарантии на всю длину изделия. При планировании закупки необходимо заранее учитывать кратность строительной длине бухты.
Важной особенностью данного типа кабеля является метод его отгрузки. Кабель поставляется в заводских бухтах фиксированной длины (стандартными строительными длинами).
Внимание! Данный кабель не режется на метраж под заказ клиента. Это гарантирует целостность конструкции, отсутствие повреждений оболочки и сохранение заводской гарантии на всю длину изделия. При планировании закупки необходимо заранее учитывать кратность строительной длине бухты.
Области применения
Благодаря высокой разрывной нагрузке в 3 кН, данный кабель идеально подходит для:
- Подвески на опорах воздушных линий связи с большими пролетами.
- Прокладки по фасадам зданий и между строениями методом протяжки.
- Подвески на опорах воздушных линий связи с большими пролетами.
- Прокладки по фасадам зданий и между строениями методом протяжки.
- Организации вводов в частные дома и многоквартирные здания в рамках проектов FTTx.
Ключевые особенности
Ключевые особенности
- Высокая механическая прочность: Растягивающее усилие 3 кН позволяет использовать кабель в регионах с высокими ветровыми и гололедными нагрузками.
- Диэлектрическая безопасность: Отсутствие металла в конструкции исключает риск короткого замыкания и поражения током.
- Надежность волокна: Использование современного стандарта G.657.A1 упрощает монтаж и повышает живучесть линии при случайных изгибах.
- Защита от внешних факторов: ПНД-оболочка со специальными присадками эффективно противостоит разрушающему воздействию солнечных лучей и агрессивной городской среды.
- Передача данных большой емкости: Поддержка до 24 волокон позволяет организовать высокоскоростные каналы связи как для частных абонентов, так и для корпоративных клиентов.
- Диэлектрическая безопасность: Отсутствие металла в конструкции исключает риск короткого замыкания и поражения током.
- Надежность волокна: Использование современного стандарта G.657.A1 упрощает монтаж и повышает живучесть линии при случайных изгибах.
- Защита от внешних факторов: ПНД-оболочка со специальными присадками эффективно противостоит разрушающему воздействию солнечных лучей и агрессивной городской среды.
- Передача данных большой емкости: Поддержка до 24 волокон позволяет организовать высокоскоростные каналы связи как для частных абонентов, так и для корпоративных клиентов.
|
Ассортиментный ряд: Оптический кабель подвесной COVLINE ADSS Flat Drop: силовой элемент стеклопруток FRP 2*1/8 мм, растягивающие усилие 3кН, Одномод 9/125 мкм, тип волокна G657A1, страна изготовления Китай |
||||
| 2 волокна 3кН, катушка 2000м | 4 волокна 3кН, катушка 200м | 4 волокна 3кН, катушка 2000м | ||
| 8 волокон 3кН, катушка 2000м | 16 волокон 3кН, катушка 2000м | 24 волокна 3кН, катушка 2000м | ||
Характеристики
| Конструкция кабеля | ||
| Количество волокон | 1-24 | |
| Тип волокна | G657A1 | |
| Броня | Нет | |
| Силовые элементы | Стеклопруток FRP 2*1,8 мм | |
| Диаметр модуля (трубки) | 2,0 ± 0,2 мм (полимерная) | |
| Материал оболочки | Плотный полиэтилен (ПНД) | |
| Внешние размеры кабеля | 2 волокна | (3,7 ± 0,2) х (7,2 ± 0,2) мм |
| 4 волокна | ||
| 8 волокон | ||
| 16 волокон | (4,5 ± 0,2) х (7,9 ± 0,2) мм | |
| 24 волокна | (5,0 ± 0,2) х (9,2 ± 0,2) мм | |
| Вес 1 км кабеля | 36 кг ± 2 кг | |
| Тара фанерная катушка | 2, 4, 8 волокон | Ø 0,63 м, ширина 0,44 м, вес 5 кг |
| 16 волокон | Ø 0,68 м, ширина 0,44 м, вес 6 кг | |
| 24 волокна | Ø 0,68 м, ширина 0,56 м, вес 7 кг | |
Стандартный цвет волокон
Цвет отдельных волокон должен соответствовать таблице ниже:
Наружная оболочка черная.
| Всего волокон в модуле до 12 | 1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зелёный | Коричневый | Серый | Белый | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Красный | Чёрный | Жёлтый | Фиолетовый | Розовый | Голубой |
Цвета 13~24 будут отмечены черным маркером примерно каждые 3,5 см.
Для черного цвета нет необходимости наносить черный маркер, вместо этого будет использоваться маркер светлого цвета.
|
Параметр |
Значение | |
| Температура прокладки | -20 +60 ºС | |
| Температура эксплуатации | -40 + 70 ºС | |
| Минимальный радиус изгиба, мм | Долгосрочный | 15D |
| Краткосрочный | 30D | |
| Допустимая прочность на разрыв, H | Долгосрочная | 1500 |
| Краткосрочная | 3000 | |
| Раздавливающая нагрузка, H/100мм | Долгосрочная | 600 |
| Краткосрочная | 1200 | |
| Рекомендуемый пролёт, м | 100±10 | |
| Характеристики волокна | |||
| Тип волокна | Ед. изм. |
SM G657A1 |
|
| Длина волны | nm | 1310/1550 | |
| Затухание | дБ/км | ≤3.5/0.21 | |
| Рассеивание | 1310 нм | Ps/(nm*km) | ≤18 |
| 1550 нм | Ps/(nm*km) | ≤22 | |
| Длина волны с нулевой дисперсией | nm | 1312±10 | |
| Наклон нулевой дисперсии | ps/(nm²×Km) | ≤0.090 | |
| Максимальное значение PMD для отдельного волокна | [ps/√km] | ≤0.2 | |
| PMD Design Link Value | ps/(nm²×Km) | ≤0.08 | |
| Длина волны отсечки волокна λ | nm |
≧1180,≤133 0 |
|
| Длина волны отсечки кабеля λc | nm | ... | |
| MFD | 1310 нм | um | 9.0±0.4 |
| 1550 нм | um | 10.1±0.5 | |
|
Шаг (среднее двунаправленное измерение) |
dB | ≤0.05 | |
| Irregularities over fiber length and point discontinui | dB | ≤0.05 | |
| Разностный коэффициент обратного рассеяния | dB/km | ≤0.03 | |
| Равномерность затухания | dB/km | ≤0.01 | |
| Cladding diamet | um | 124.8±0.1 | |
| Cladding non-circularity | % | ≤0.7 | |
| Coating diameter | um | 242±7 | |
| Coating/chaffinch concentrically error | um | ≤12.0 | |
| Coating non circularity | % | ≤6.0 | |
| Core/cladding concentricity | um | ≤0.5 | |
| Curl(radius) | um | ≥4 | |
| Характеристики окружающей среды волокна G657A (1310 нм, 1500 нм, ＆1625 нм) | |||
|
Температурная зависимость Наведенное затухание при |
-60℃ to +85℃ | ≤0.05 | [db/Km] |
|
Циклическое изменение температуры и влажности Наведенное затухание при |
-10℃ to +85℃, 98% относительной влажности |
≤0.05 | [db/Km] |
|
Зависимость от насыщения водой Индуцированное затухание при |
23 ℃ в течение 30 дней | ≤0.05 | [db/Km] |
|
Зависимость от влажного тепла Наведенное затухание при |
85℃ и 85% относительной влажности | ≤0.05 | [db/Km] |
| на 30 дней | |||
| Сухое тепловое старение при | 85℃ | ≤0.05 | [db/Km] |
| Механические характеристики | |||
| Контрольный тест | off line | ≧9.0 | [N] |
| ≧1.0 | [%] | ||
| ≧100 | [kpsi] | ||
| Затухание, вызванное макроизгибом | |||
| 100 витков вокруг оправки диаметром 50 мм. | |||
| 10 витков вокруг оправки диаметром 30 мм. | 1550nm | ≤0.1 | [dB] |
| 10 витков вокруг оправки диаметром 30 мм. | 1625nm | ≤0.3 | [dB] |
| 1 виток вокруг оправки диаметром 20 мм. | 1550nm | ≤0.1 | [dB] |
| 1 виток вокруг оправки диаметром 20 мм. | 1625nm | ≤0.5 | [dB] |
| Усилие полосы покрытия | типичное среднее значение для | 1.7 | [N] |
| пиковая сила |
≧1.3 ≤8.9 |
[N] | |
| Параметр восприимчивости к коррозии при динамическом напряжении и (типичный) | ≧20 | ||
Кабель сертифицирован по:
1) ISO9001
2) SGS, ROHS
3) ULE329066
4) REACH
5) CPR
6) ANATEL
