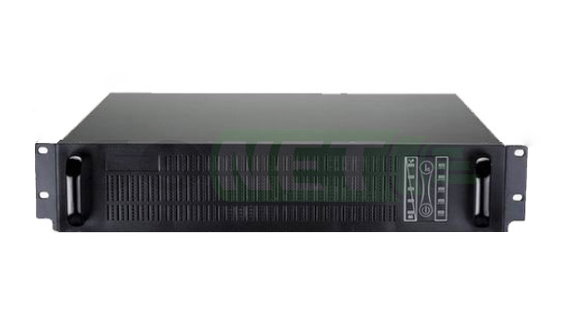

Блок батарей для ИБП 1000 VA, 36VDC

Внешний блок батарей с возможностью вертикального и стоечного размещения обеспечивает питание ИБП SNR-UPS-ONRM-1000-S36 и SNR-UPS-ONRM-1500-S36

Дополнительный блок батарей SNR-UPS-BCRM-1000-S36 увеличивает время работы SNR-UPS-ONRM-1000-S36 SNR-UPS-ONRM-1500-S36.

Простота установки - позволяет легко монтировать блок батарей в стойку, высота всего 2U, также возможно монтировать вертикально с использование дополнительного комплекта опор или устанавливать друг на друга.

Одновременно к ИБП можно подключить до четырех блоков батарей.

Время автономной работы ИБП при 100% нагрузке предствлено в таблице:

Модель	Тип АКБ	Кол-во АКБ	Внутренние батареи	+1ББ	+2ББ	+3ББ	+4ББ
SNR-UPS-BCRM- 1000-S48	12В/9Ач	4	3 мин	15 мин	25 мин	40 мин	53 мин

Установка блока батарей:

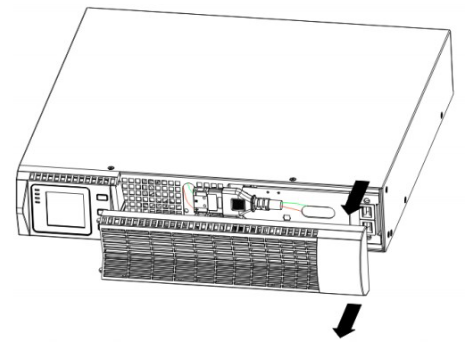

1. Снимите переднюю крышку ИБП и каждого блока батарей, как показано на рисунке ниже.

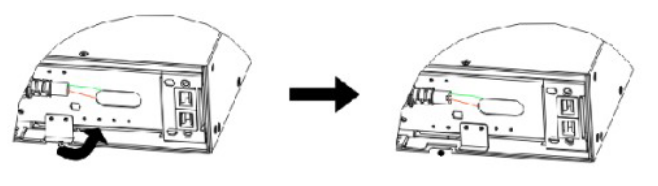

2. В нижней части передней панели ИБП аккуратно открутите винты на заглушке,
закрывающей намеченное отверстие для проводников.

Если вы подключите несколько ББ, проделайте тоже самое с каждым ББ, так как показано на рисунке

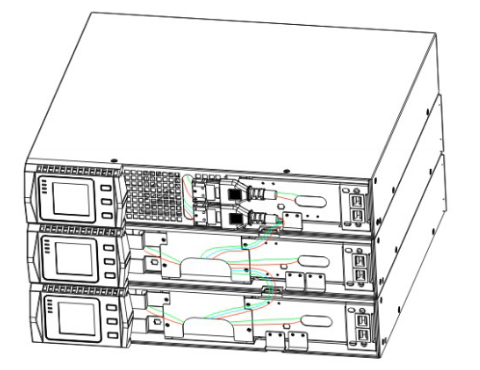

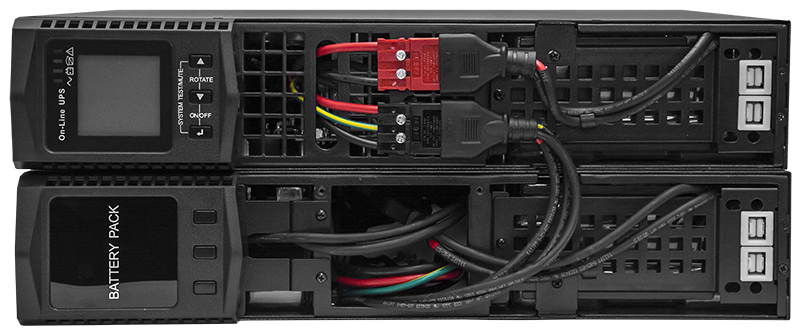

3. Подключите разъёмы ББ к ИБП так как показано на рисунке 5. К ИБП может быть подключено до четырех блоков батарей. Внутри ББ два типа разъёмов: двухпроводные (черный и красный) соединяются между собой, т.к. это параллельные линейки АКБ внутри блока батарей; трехпроводные

Внутри блока батарей установлена коммутационная плата, от которой отведено четыре группы проводов. Две группы проводов (двупроводные: черный с красным) предназначены для соединения двух групп АКБ между собой. Другие две группы (трехпроводные: с зеленым проводом) предназначены для
соединения блоков батарей между собой и с ИБП.
4. Закройте крышку каждого блока дополнительных батарей. Убедитесь, что все
провода уложены аккуратно и не зажимаются крышкой.
5. Убедитесь, что все разъемы не доступны для пользователей, а кабели соединяющие ИБП и ЕВР аккуратно проходят через отверстия на передней панели.

Характеристики

Характеристики
Модель	SNR-UPS-BCRM-1000-S48
Емкость	36VDC/18AH
Входные параметры
Диапазон напряжения	150-285VAC
Фаза	Одна фаза и заземление
Выходные параметры
Выходное напряжение	41.25±0,5VDC
Фаза	Одна фаза с заземлением
Аккуммулятор
Тип аккумулятора	Свинцово-кислотный герметичный необслуживаемый аккумулятор с регулируемым клапаном VRLA (Valve- Regukated Lead-Acid)
Конфигурация системы дополнительных аккумуляторов	2 ряда из (3) аккумуляторов 12V 9AH / 36V
Время работы	Зависит от емкости аккумулятора и нагрузки
Время зарядки	Зависит от емкости аккумулятора. Внутренние аккумуляторы: 3 часа; 1 блок батарей: 9 часов; 2 блока батарей: 15 часов; 3 блока батарей: 21 час; 4 блока батарей 27 часов
Ток заряда (макс)	1.4 А
Номинальное нарпяжение	36 VDC
Ток утечки	<100uA
Физические характеристики
Размеры ,мм	440×430×86.5
Вес, кг	24 кг
Условия эксплуатации
Температура эксплуатации	0℃～40℃
Относительная влажность	0～95% (без конденсата)
Уровень шума	<55дБ на расстоянии 1 м
I/O разъемы
Входной разъем	IEC320 C13-10A
Шнур питания	IEC320 C14-10A

Комплектация

Комплект поставки
руководство пользователя	1шт;
кабель для подключения ввода C13-Schuko	1шт;
кронштейны, для монтажа в стойку	1 комплект
