Витая пара для внешней прокладки с тросом: надежная воздушная магистраль
Витая пара для внешней прокладки с тросом: надежная воздушная магистраль
Самонесущий кабель витая пара со встроенным тросом — это специализированное решение, разработанное для организации связи между зданиями или подключения удаленных объектов методом воздушной подвески. В отличие от кабеля для укладки в грунт или канализацию, эта конструкция объединяет высокоскоростную линию передачи данных и силовой элемент в одной оболочке.
Конструкция и материалы:
- Проводники: внутри находятся четыре пары цельномедных проводников калибра 24 AWG (0,50 мм). Обычно они соответствуют категории 5e, обеспечивая скорость до 2.5 Гбит/c на стандартном сегменте длиной до 100 метров.
- Силовой элемент (трос): неотъемлемой частью конструкции является стальной оцинкованный трос диаметром 1,3–2,0 мм. Он интегрирован в общую структуру кабеля, но изолирован от медных жил собственной перемычкой из того же материала оболочки. Трос принимает на себя всю механическую нагрузку при натяжении, порывах ветра и обледенении, защищая хрупкие медные пары от растяжения и разрыва.
- Внешняя оболочка PE UV: кабель облачен в монолитную оболочку из светостабилизированного полиэтилена (PE), устойчивого к ультрафиолетовому излучению. Полиэтилен выдерживает экстремальные перепады температур от -60 °C до +60 °C, не трескает на морозе, полностью невосприимчив к влаге, осадкам и прямым солнечным лучам.
Преимущества использования:
- Готовое решение «два в одном»: исключается необходимость покупки отдельного металлического троса, подвесов (SOTAP, TORS) и дополнительных крепежных элементов. Это значительно снижает смету проекта и упрощает логистику.
- Скорость монтажа: монтажникам не нужно предварительно растягивать отдельную несущую линию. Кабель крепится напрямую к опорам (зданиям, столбам) специальными анкерными зажимами за его силовую часть.
- Долговечность: полиэтиленовая оболочка служит надежным барьером против коррозии силовых проводов и деградации изоляции медных жил под воздействием окружающей среды.
Области применения:
- соединение локальных сетей двух соседних зданий без проведения дорогостоящих земляных работ;
- подключение IP-камер видеонаблюдения по периметру забора или вдоль протяженной территории;
- организация радиомостов и установка наружных точек доступа Wi-Fi на крышах или столбах освещения;
- временное развертывание сети на строительных площадках, ярмарках или открытых мероприятиях.
Важные нюансы монтажа: При проектировании воздушной линии необходимо учитывать ветровую нагрузку, вес кабеля и коэффициент термического расширения металла. Слишком сильное натяжение летом приведет к разрыву кабеля зимой при сжатии металла от холода, а слишком слабое — к критическому провисанию и попаданию кабеля в зону работы техники. Для компенсации температурных деформаций рекомендуется использовать пружинные демпферы или оставлять небольшую расчетную стрелу провеса.
Варианты исполнения: Данный тип кабеля доступен как в экранированном (FTP), так и в неэкранированном (UTP) исполнении. Выбор зависит от уровня электромагнитных помех в зоне пролегания трассы (например, вблизи ЛЭП лучше использовать FTP).

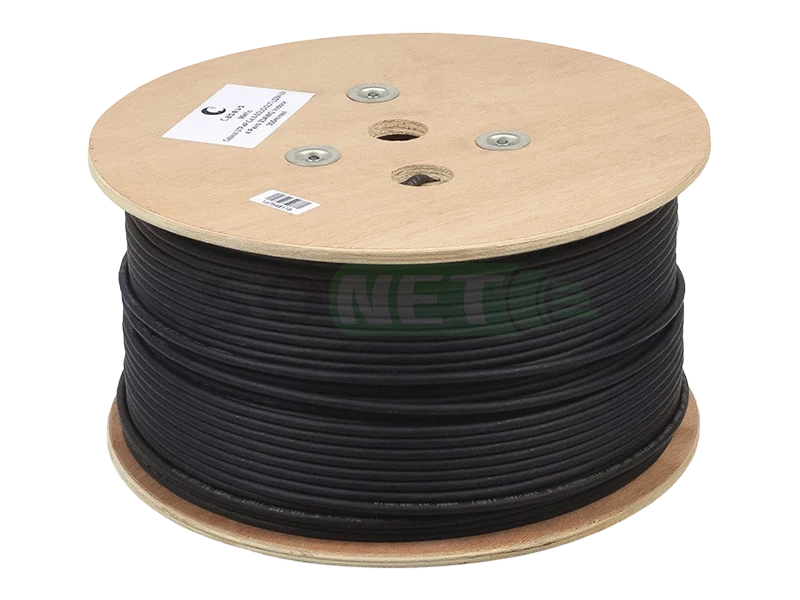

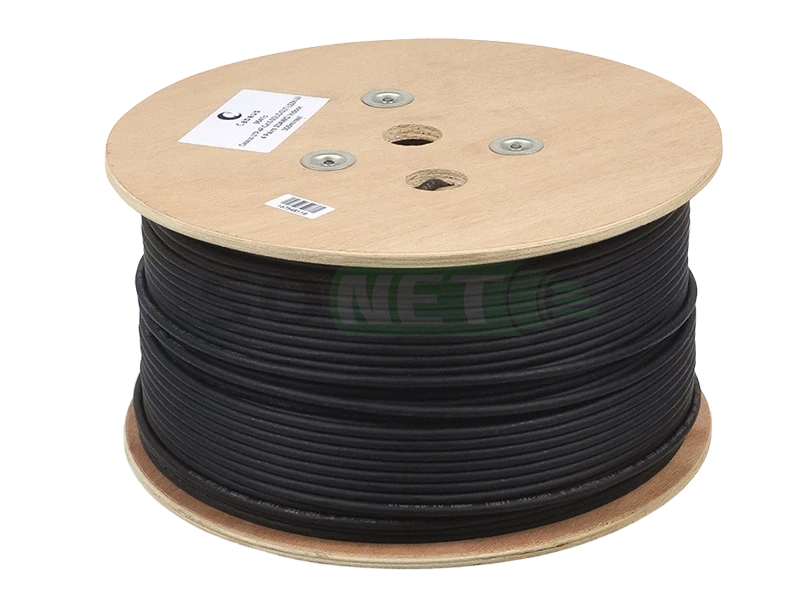

Наличие и поставка: Кабель для внешней подвески категорий 5e и 6 поддерживается на центральном складе. Срок перемещения заказа составляет 1–2 дня. Доступен самовывоз со склада в Москве (Каширский проезд, д. 27, стр. 2) или оперативная доставка транспортной компанией. Поставляется на фанерных барабанах для удобства размотки тяжелой самонесущей конструкции прямо на объекте.
