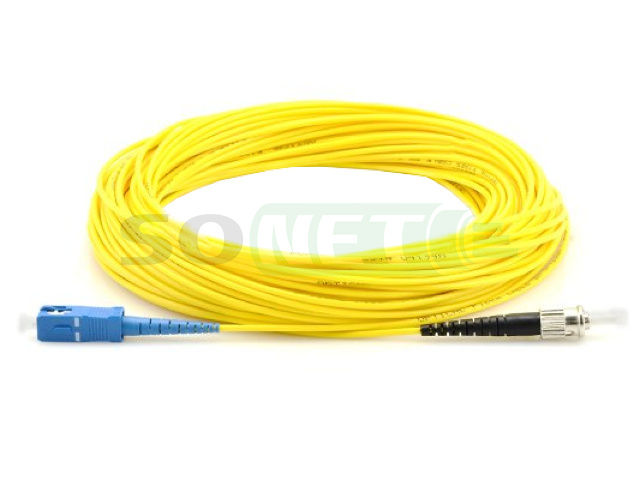

Шнур SC-ST, 9/125, Simplex, OS2, APC-UPC, 3м
ОПИСАНИЕ
Соответствие требованиям
Шнуры коммутационные оптические (патч-корды) используются для комутации оптических линий связи на оптических кроссах, подключения активного оборудования к оптическим каналам передачи данных, а так же для подключения компьютеров и другого оборудования на рабочих местах в сегментах СКС, выполненных на оптическом кабеле.
Конструктивные Характеристики
Внешняя оболочка: PVC
Длина патч корда: 3 метра.
Коннекторы типа: SC-ST
Материал коннектора: металл
Материал наконечника: диоксид циркония
Крепление волокна: клеевое
Фиксация вилки в розетке: Накидной гайкой
Цвет покрытия: серебристый
Цвет хвостовика: черный
Оптические характеристики
Тип волокна: многомодовое
Тип полировки: APC-UPC
Профиль показателя преломления: градиентный
Диаметр волокна: 9 μ m
Диаметр оболочки: 125 μ m
Многомодовые ОВ | Одномодовые ОВ | ||||||||
Длина волны, нм | ОМ1 | ОМ2 | ОМ3 | ОМ4 | Длина волны, нм | ОS1 | OS2 | G.657A | |
Затухание, макс., дБ/км | 850 | Не более 3, 5 | 1310 | 1,0 | 0,4 | Увеличение не более, чем на 0,25 дБ | |||
1300 | Не более 1.5 | 1550 | 1,0 | 0,4 | Увеличение не более, чем на 0,25 дБ | ||||
Коэффициент широкополосности, дБ/км | 850 | 200 | 500 | 1500 | 4700 | - | - | ||
1300 | 500 | 500 | 500 | - | - | - |
Число перекоммутаций: не менее 200 раз
Предельная продольная нагрузка: 0,2 kN (20 кГс)
Условия эксплуатации
Минимальный радиус изгиба: 40 мм
Рабочий температурный диапазон: -20 +50 град. С
