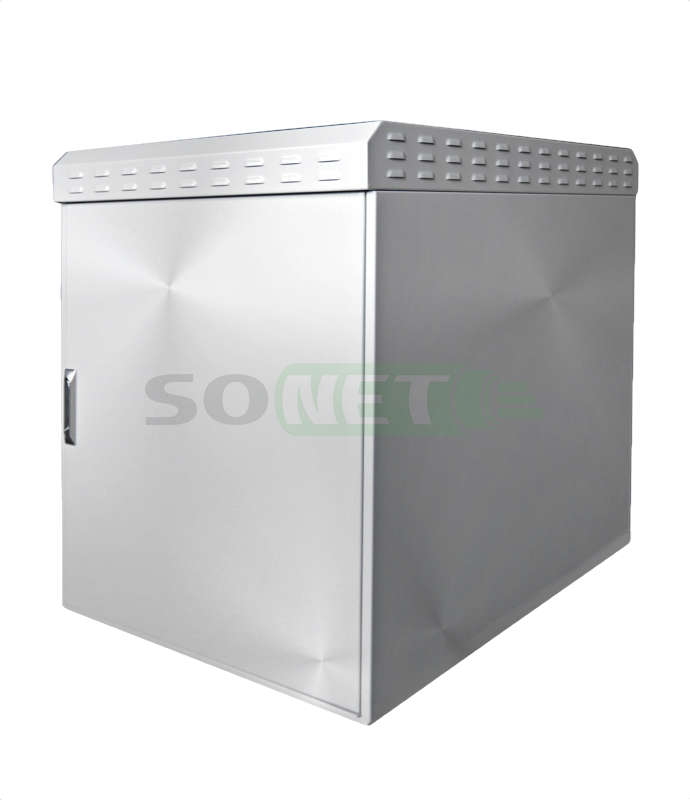

Шкаф климатический навесной 6U 600х900, укомплектованный, нержавеющая сталь IP 65, Н-П-1
Шкаф уличный серверный 6U IP65 из нержавеющей стали, настенный 600х900мм, ШКУ.Н-П-1.65-6.9
Публикуемые цены на полностью укомплектованный шкаф!
ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.
Шкаф уличный навесной – серии ШКУ.Н-П-1.65-х является универсальным всепогодным термошкафом (термоящиком), оборудованным климатической системой. Предназначен для размещения связного, телекоммуникационного оборудования и его эксплуатации в агрессивных условиях окружающей среды. Шкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице, в прибрежной зоне, зоне туманов, вдоль дорог и на различных производствах, используются для создания узлов:
· сбора и предварительной обработки данных,
· мониторинга различных параметров окружающей среды,
· военных, связных и специальных приложениях…
Всепогодный уличный шкаф надежно защищает (фактически изолирует) установленное оборудование от климатических воздействий внешней среды и создает внутри микроклимат для нормального функционирования размещенного оборудования. Класс защиты термошкафа не менее IP65. Наружняя вентиляция отсутствует!!! Шкафы серии ШКУ.Н-П-1.65-х являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

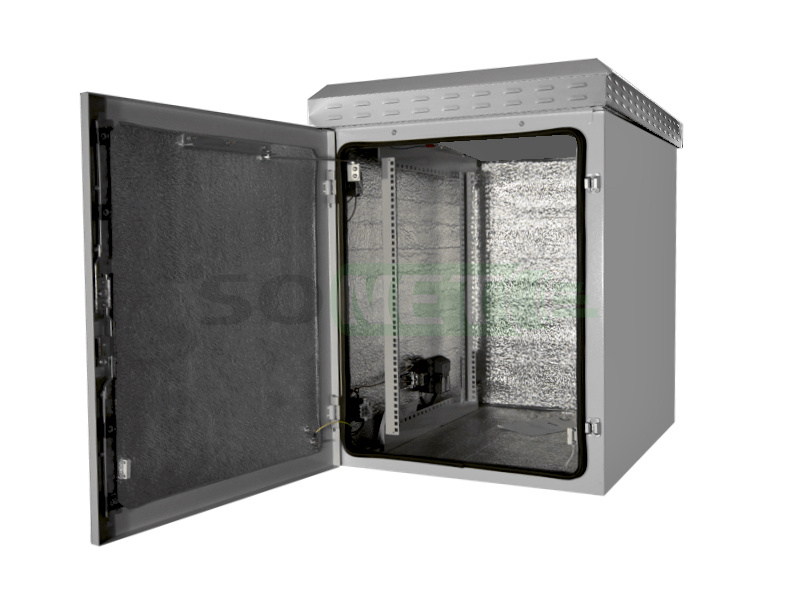

Термошкаф серии ШКУ.Н-П-1.65-х представляет собой металлический каркас с дверцей и со стенками из листового металла. Шкаф изнутри оклеен фольгированным утеплителем типа пенофол толщиной 10мм. Наличие утеплителя позволяет поддерживать внутри шкафа заданную температуру и исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Двери и дно шкафа утеплены. Двери шкафа снабжены мощным замком с запиранием на две или четыре стороны.
· Корпус шкаф изготовлен из нержавеющей стали марки AISI304 толщиной 1,5мм;
· Теплоизолятор, фольгированный (типа пенофол) толщиной 10 мм;
· Вентиляция, наружней вентиляции нет!!

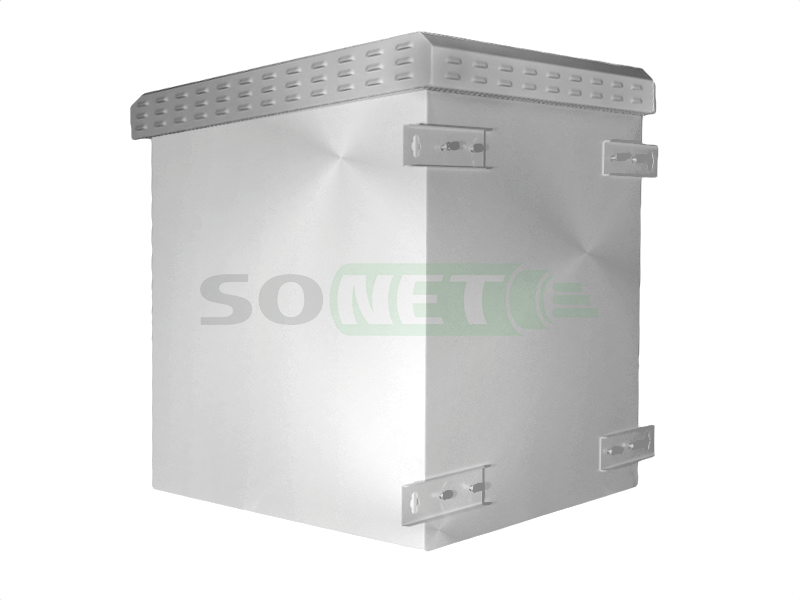

· Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
· Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

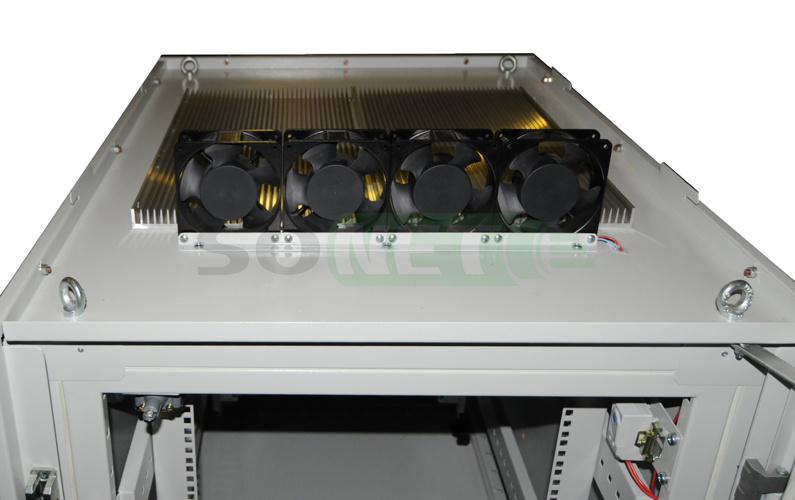

· Крыша шкафа: сталь толщиной 1,5 – 2 мм, утеплена, оборудована радиаторным модулем охлаждения с наружними вентиляторами обдува, кронштейнами для установки монтажных профилей, оснащена рым болтами.Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вентиляции обдува.
Цоколь отсутствует!
Термошкаф поставляется не окрашенным!*
*Возможна окраска корпуса в любой цвет, в несколько слоев или покрытие защитным лаком.
Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой закрытого типа. Базовая система контроля климата построена на нагревателе воздуха и радиатора охлаждения с обдувом внешними вентиляторами. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или штатную систему охлаждения. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор обдува.
МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ.Н-П-1.65-х
артикул |
типоразмер |
внешняя высота, мм |
внутрен. высота, мм |
рабочая высота, U / мм |
внешняя глубина, мм |
внутрен. глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес, кг |
ШКУ-П-1.65-6.6 |
6U 600x600 |
506 |
370 |
6 /280 |
790 |
740 |
560 |
280х630 |
0,29 |
36 |
ШКУ-П-1.65-6.9 |
6U 600x900 |
506 |
370 |
6 /280 |
1090 |
1040 |
860 |
280х630 |
0,4 |
42 |
ШКУ-П-1.65-9.6 |
9U 600x600 | 640 | 505 | 9 / 400 | 790 | 740 | 560 | 414x630 | 0,37 | 42 |
ШКУ-П-1.65-9.9 |
9U 600x900 | 640 | 505 | 9/400 | 1090 | 1040 | 860 | 414x630 | 0,51 | 49 |
ШКУ-П-1.65-12.6 |
12U 600x600 |
773 |
640 |
12 /550 |
790 |
740 |
560 |
550х630 |
0,46 |
48 |
ШКУ-П-1.65-12.9 |
12U 600x900 |
773 |
640 |
12 /550 |
1090 |
1040 |
860 |
550х630 |
0,63 |
55 |
ШКУ-П-1.65-15.6 |
15U 600x600 | 857 | 773 | 15 / 667 | 790 | 740 | 560 | 683x630 | 0,54 | 53 |
ШКУ-П-1.65-15.9 | 15U 600x900 | 857 | 773 | 15 / 667 | 1090 | 1040 | 890 | 683x630 | 0,75 | 61 |
ШКУ-П-1.65-18.6 |
18U 600x600 |
1040 |
906 |
18 /810 |
790 |
740 |
560 |
815х630 |
0,63 |
59 |
ШКУ-П-1.65-18.9 |
18U 600x900 |
1040 |
906 |
18 /810 |
1090 |
1040 |
860 |
815х630 |
0,86 |
67 |
*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;
**Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!
ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА
Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.
Транспортировка шкафа возможна только в вертикальном положении, в один ряд. В противном случае производитель не несет ответственность за сохранение геометрии и класса защиты шкафа.
НЕСТАНДАРТНЫЕ РЕШЕНИЯ
Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
Физические параметры:
Материал изготовления шкафа нержавеющая сталь AISI 304 1,5мм.
Теплоизолятор фольгированный, типа пенофол толщиной 10 мм.
Теплопроводность теплоизолятора 0,034 Вт/мК.
Фильтрующий элемент ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция EN 50272-2.
Класс защиты от пыли и влаги IP54-IP55.
Климатическое исполнение УХЛ 1 по ГОСТ 15150.
Грузоподъемность: 60 кг.
с дополнительными усиливающими элементами: 160 кг.
Внутреннее пространство 19” стойка.
