Шкаф климатический напольный 33U 600х800, сэндвич-панель, укомплектованный, Н-3

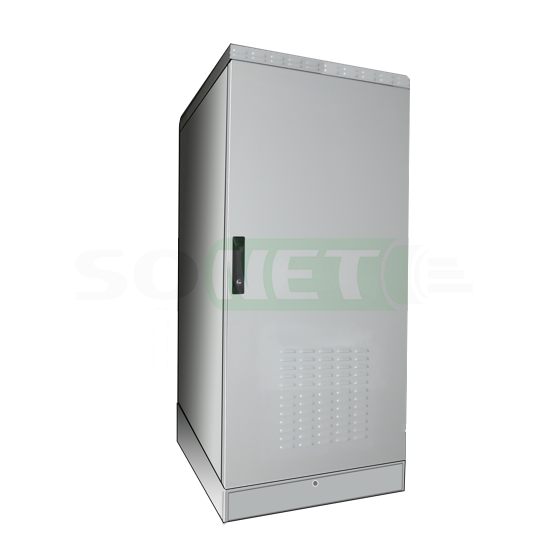

Уличный термошкаф серверный 19 напольный 33U 600х800, ШКУ-Н-3-33.8
Цена указана на полностью укомплектованный шкаф, без кондиционера!
Кондиционер дополнительная опция!
Область применения 19-ти дюймовых шкафов профессиональной серии ШКУ-Н-3-х.
Шкаф уличный настенный – профессиональной серии ШКУ-Н-3-х является универсальным всепогодным термошкафом (термоящиком) общего назначения, оборудованным климатической системой в уличном исполнении (outdoor). Серия Н-3 - профессиональная серия напольных уличных термошкафов из сэндвич панели толщиной 5см. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкаф предназначен для размещения прецизионного оборудования и его эксплуатации в суровых условиях окружающей среды. Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий. Термошкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице и на различных производствах, используются для создания узлов:
-
сбора и предварительной обработки данных,
-
мониторинга различных параметров окружающей среды,
-
военных, связных и специальных приложения
-
…
Уличные напольные шкафы выпускаются как с 19 " направляющими - серверные; так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-Н-3 являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
КОНСТРУКТОРСКИЕ ОСОБЕННОСТИ УЛИЧНОЙ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКАФОВ.

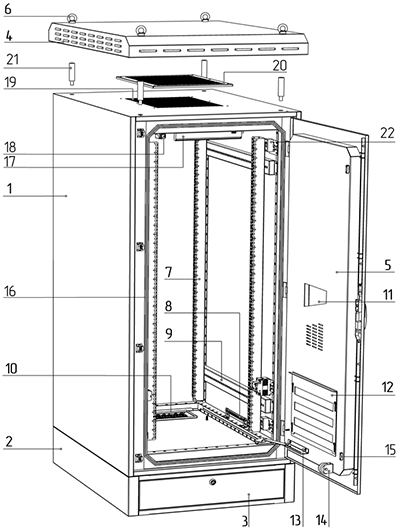

Термошкаф серии ШКУ-П-3-х представляет собой конструкцию, изготовленную по принципу сендвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Весь шкаф изготовлен из сендвич панели толщиной 50мм.
Внешняя и внутренняя оболочки сендвич панели изготовлены из стали 08ПС толщиной 1,5/0,7мм соответственно;
Между ними теплоизолятор - вспененный пенополистирол с негорючими добавками толщиной 50 мм.

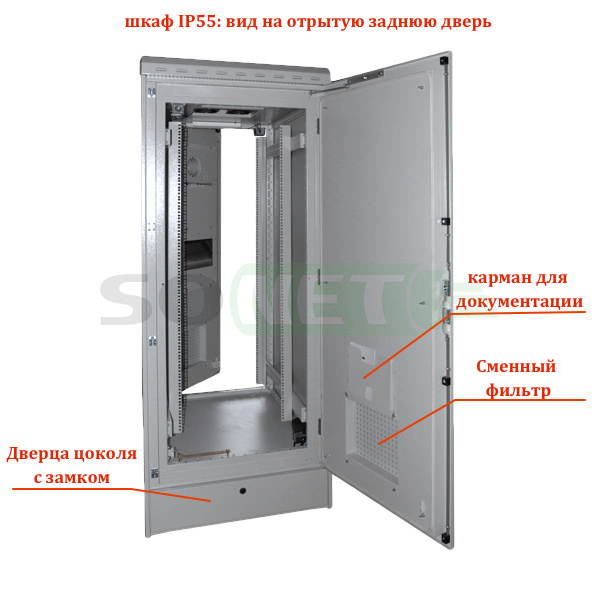

Дверь шкафа снабжены мощным замком с запиранием на две или четыре стороны и оснащены ограничителем открывания до 110 градусов; оборудована «жабрами» приточной вентиляции со сменным фильтром. Дверь шкафа оборудована датчиком открытия двери.

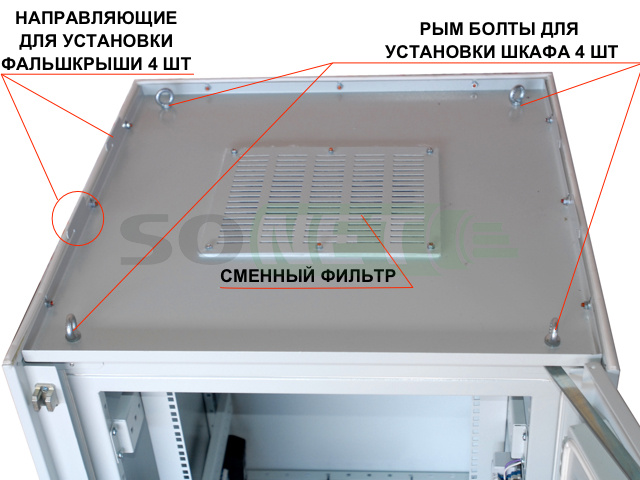

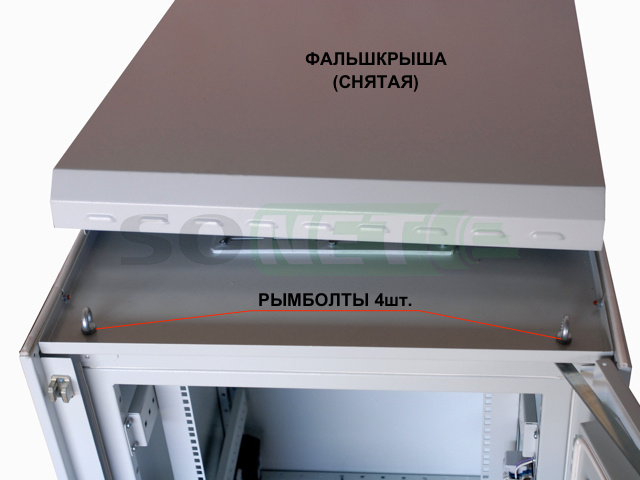

Крыша шкафа оборудована вытяжным вентиляторным модулем, рым болтами и оборудована съемной фальшь крышей.
Дно шкафа оборудовано герметичными кабельными вводами (IP 68).

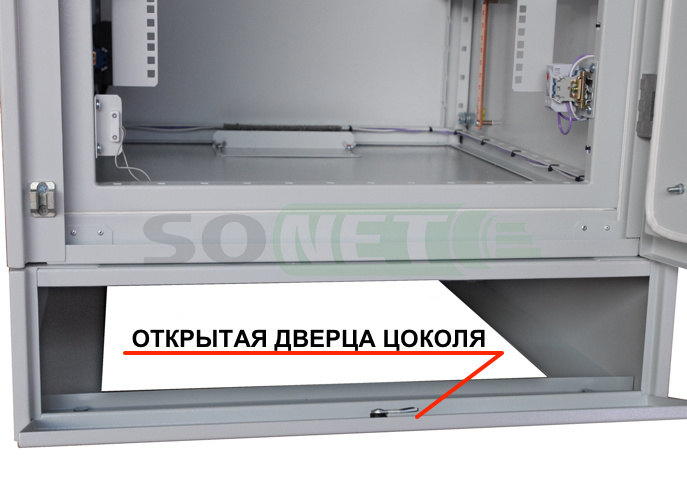

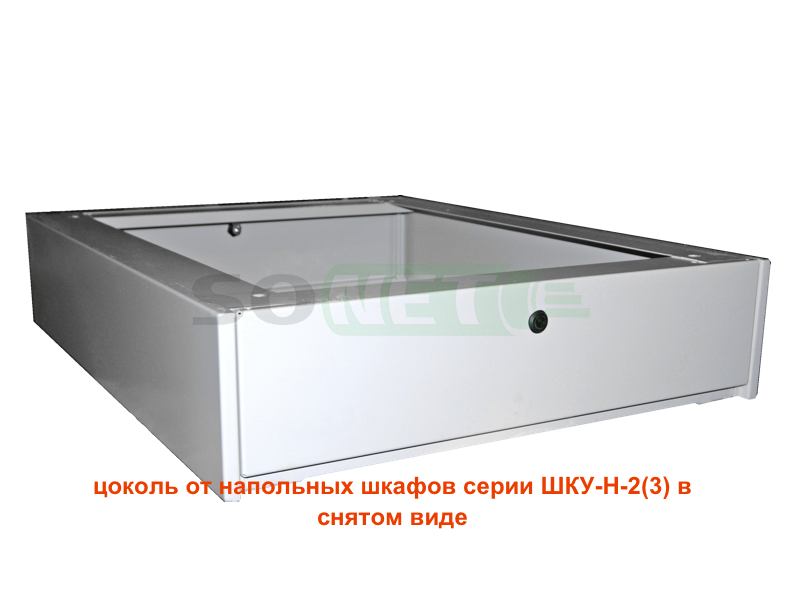

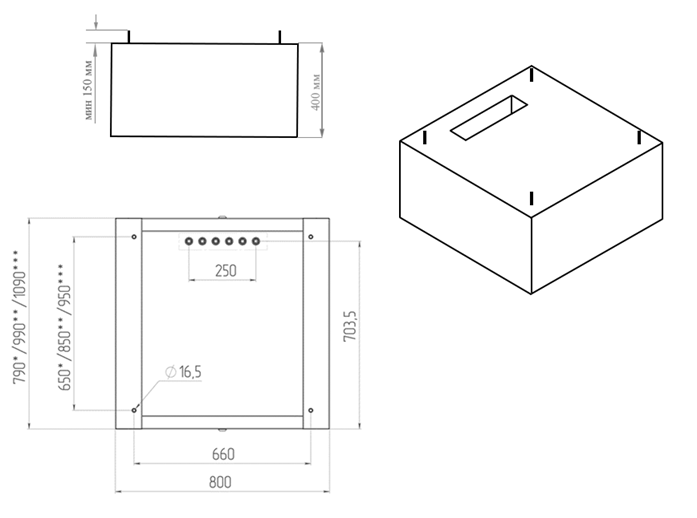

Цоколь шкафа металлический высотой 200мм, оснашен дверцей с замком, не утеплен.
Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035.
*Возможна окраска корпуса в любой цвет и/или покрытие защитным лаком.

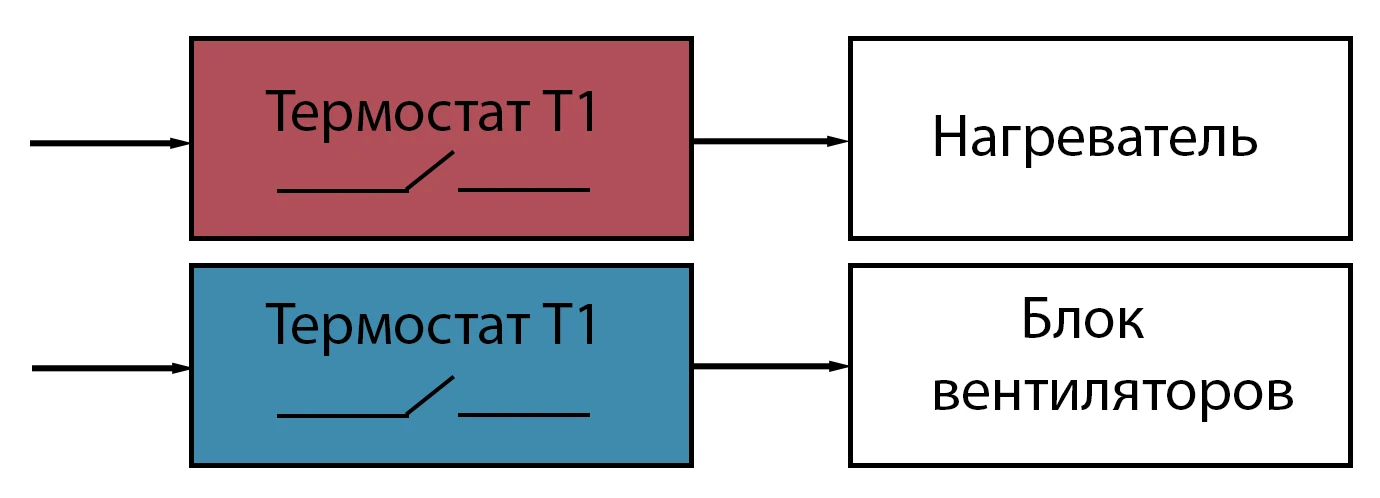

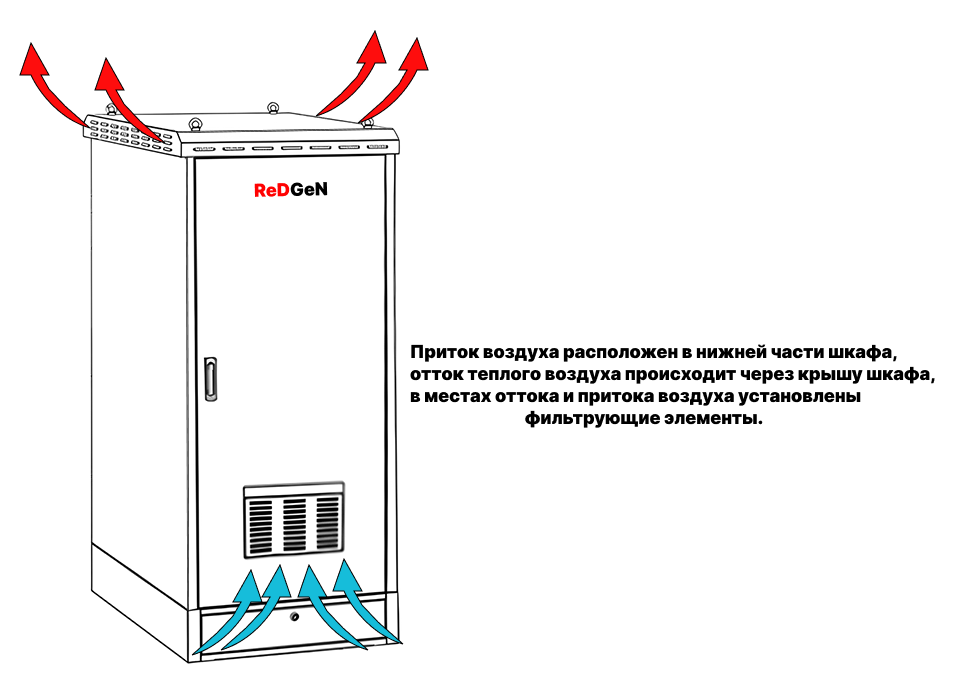

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и вытяжного блока вентилятора. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или вентилятор. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор.

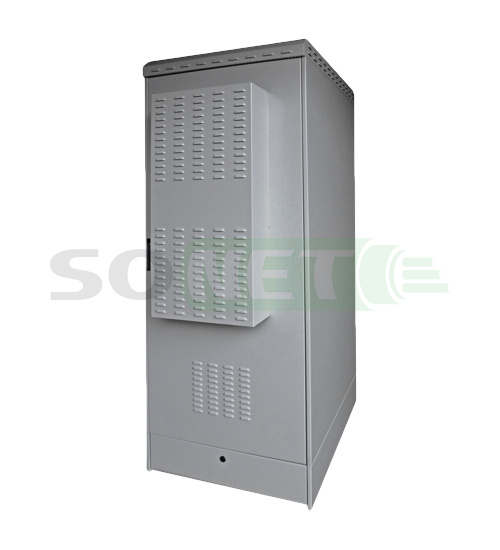

Возможно установить кондиционер на дверь или в крышу. Дополнительная опция!

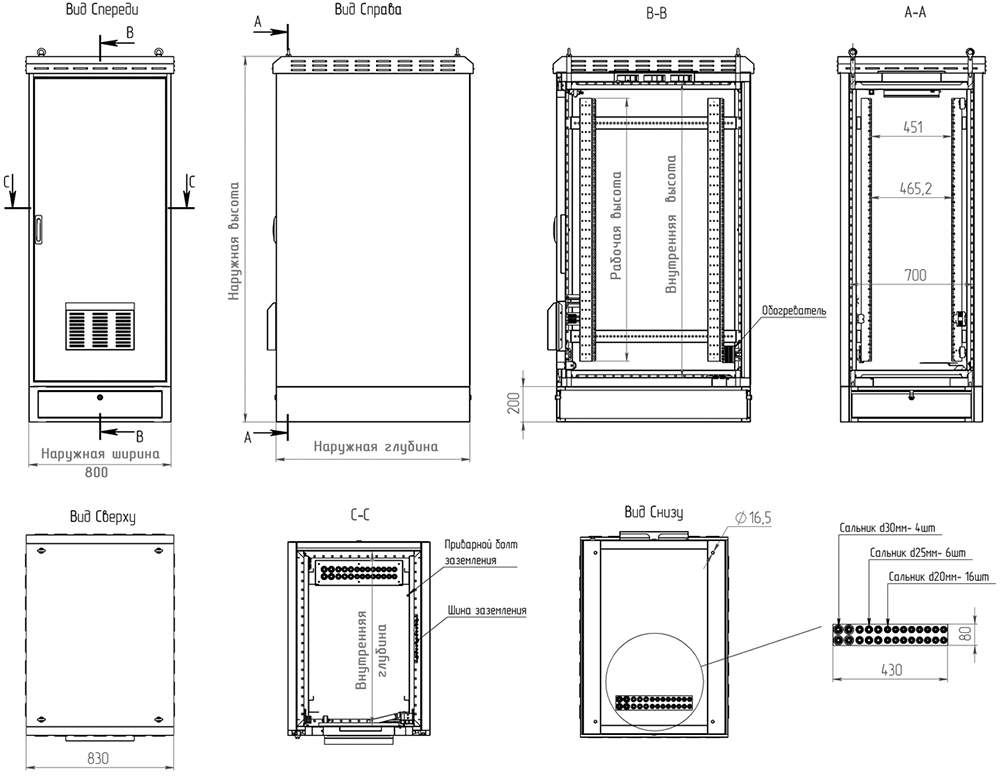

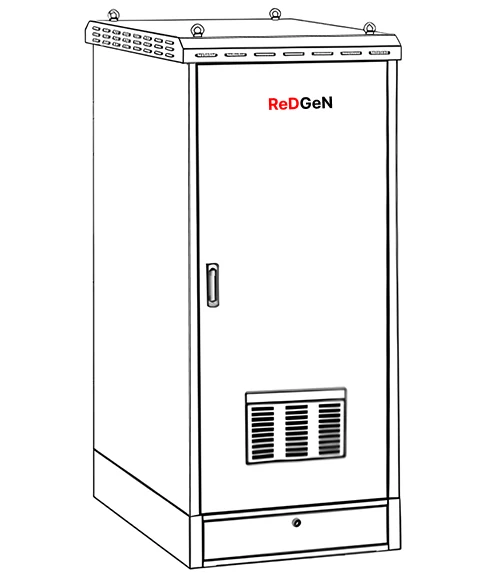

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-3-х
артикул |
типоразмер |
высота |
внутрен. высота, мм |
рабочая высота, U/мм |
внешняя глубина, мм |
внутрен. глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес, кг |
ШКУ-Н-3-12.6 |
12U 600x600 |
1120 | 727 | 12 / 550 |
790 |
690 |
590 |
667х600 |
0,58 |
118 |
ШКУ-Н-3-12.8* |
12U 600x800 |
1120 |
727 |
12 / 550 |
990 |
890 |
790 |
667х600 |
0,73 |
120 |
ШКУ-Н-3-12.9 |
12U 600x900 |
1120 | 727 | 12 / 550 |
1090 |
990 |
890 |
667х600 |
0,8 |
135 |
ШКУ-Н-3-15.6 |
15U 600x600 |
1057 | 773 | 15 / 667 |
790 |
740 |
590 |
800х600 |
0,67 |
148 |
ШКУ-Н-3-15.8* |
15U 600x800 |
1057 |
773 |
15 / 667 |
990 |
890 |
790 |
800х600 |
0,84 |
150 |
ШКУ-Н-3-15.9 |
15U 600x900 |
1057 | 773 | 15 / 667 |
1090 |
990 |
890 |
800х600 |
0,92 |
168 |
ШКУ-Н-3-18.6 |
18U 600x600 |
1390 | 995 | 18 / 810 |
790 |
740 |
590 |
933х600 |
0,75 |
130 |
ШКУ-Н-3-18.8* |
18U 600x800 |
1390 |
995 |
18 / 810 |
990 |
890 |
790 |
933х600 |
0,94 |
142 |
ШКУ-Н-3-18.9 |
18U 600x900 |
1390 | 995 | 18 / 810 |
1090 |
990 |
890 |
933х600 |
1,04 |
160 |
ШКУ-Н-3-24.6 |
24U 600x600 |
1457 | 1173 | 24 / 1080 |
790 |
740 |
590 |
1200х600 |
0,92 |
164 |
ШКУ-Н-3-24.8* |
24U 600x800 |
1457 |
1173 |
24 / 1080 |
990 |
890 |
790 |
1200х600 |
1,15 |
174 |
ШКУ-Н-3-24.9 |
24U 600x900 |
1457 | 1173 | 24 / 1080 |
1090 |
990 |
890 |
1200х600 |
1,27 |
195 |
ШКУ-Н-3-33.6 |
33U 600x600 |
1857 | 1573 | 33 / 1480 |
790 |
740 |
590 |
1600х600 |
1,17 |
190 |
ШКУ-Н-3-33.8* |
33U 600x800 |
1857 |
1573 |
33 / 1480 |
990 |
890 |
790 |
1600х600 |
1,47 |
205 |
ШКУ-Н-3-33.9 |
33U 600x900 |
1857 | 1573 | 33 / 1480 |
1090 |
990 |
890 |
1600х600 |
1,62 |
230 |
ШКУ-Н-3-42.6 |
42U 600x600 |
2257 | 1973 | 42 / 1880 |
790 |
740 |
590 |
2000х600 |
1,43 |
214 |
ШКУ-Н-3-42.8* |
42U 600x800 |
2257 |
1973 |
42 / 1880 |
990 |
890 |
790 |
2000х600 |
1,79 |
227 |
ШКУ-Н-3-42.9 |
42U 600x900 |
2257 | 1873 | 42 / 1880 |
1090 |
990 |
890 |
2000х600 |
1,97 |
255 |
ШКУ-Н-3-42.13*** |
42U 800x1300-1800*** |
2250*** |
1950*** |
42 / 1880 |
1300*** |
*** |
*** |
2000х600 |
*** |
*** |
* красным цветом выделены устаревшие проектные модели. В новых проектах ReDGeN рекомендует использовать модели глубиной 900мм, ШКУ-Н-3-х.
**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 700 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 80 мм, от задних стоек до задней стенки 20 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- во внешнем габарите шкафа учитывается цоколь высотой 200мм;
- грузоподъемность шкафа (800кг) можно увеличить до 2000кг, путем приобретения дополнительных подпорных элементов;
*** Шкафы ШКУ-Н-1-42.13** заказные изделия. Возможная глубина данных изделий от 1300 мм до 1800 мм. Ширина 800мм. Остальные размеры и веса уточняются при заказе.
****Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ТЕРМОШКАФА НАПОЛЬНОГО

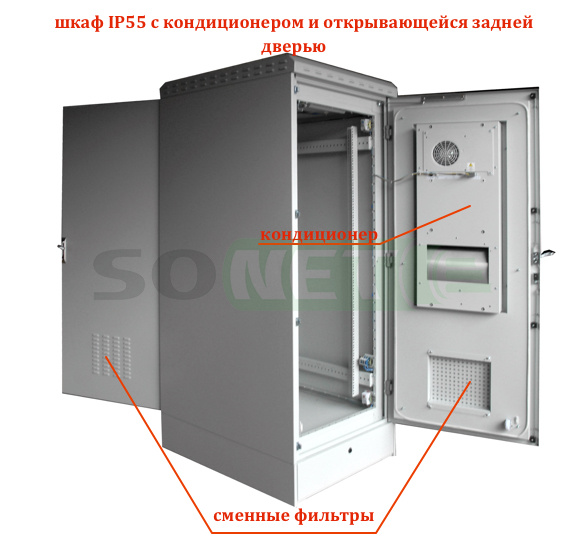

Кондиционер, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию.
ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

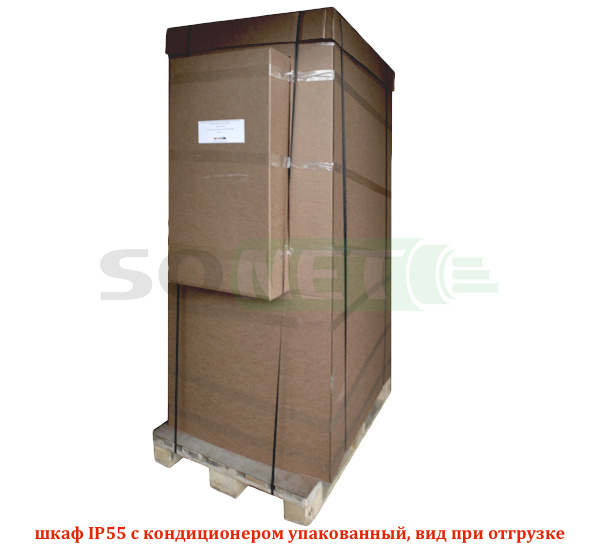

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

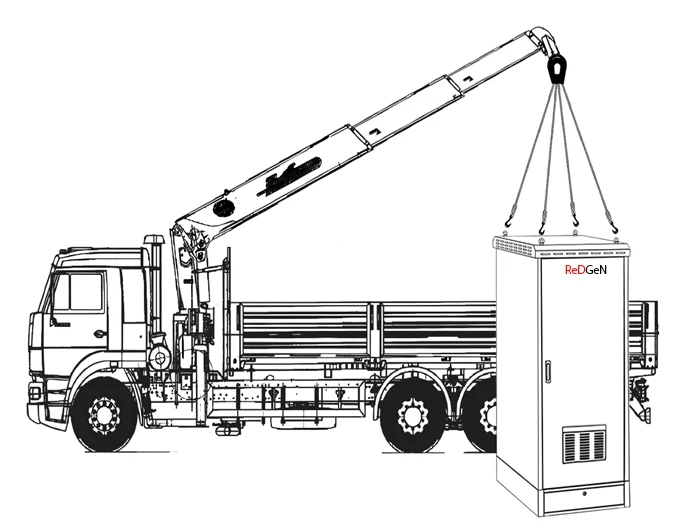

Отгрузка и транспортировка шкафа возможна в заводской упаковке на поддоне в строго вертикальном положении! В противном случае производитель не гарантирует сохранение геометрии шкафа и его класса защиты - IP.
НЕСТАНДАРТНЫЕ РЕШЕНИЯ
Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:
материал изготовления |
сендвич панель 50мм |
теплопроводность теплоизолятора |
0,034 Вт/мК |
фильтрующий элемент |
ФТ-100-G2 Класс очистки G2 по EN 779. |
конвекция |
EN 50272-2. |
класс защиты от пыли и влаги |
IP54-IP55 |
климатическое исполнение |
УХЛ 1 по ГОСТ 15150. |
грузоподъемность |
800 кг. |
внутреннее пространство |
19” стойка. |

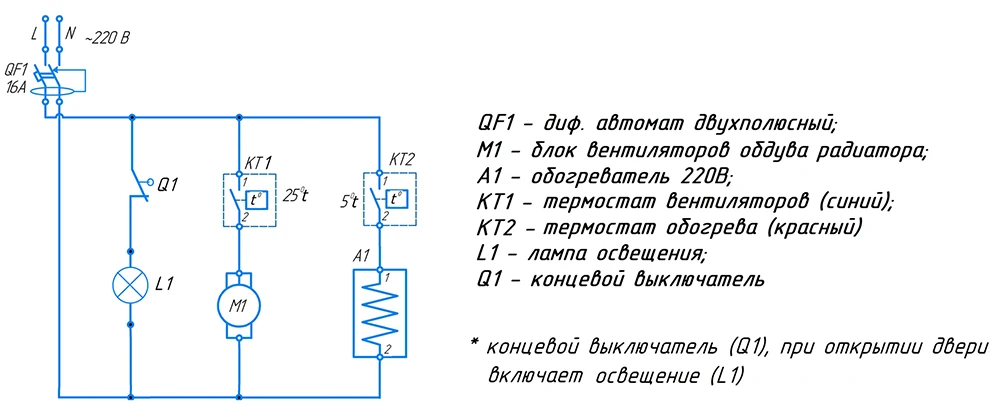

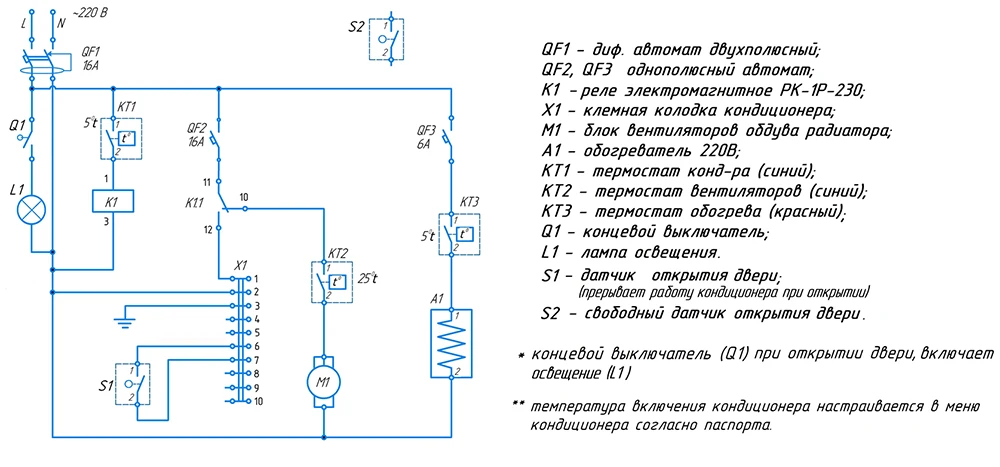

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ
· Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.
· Блок вытяжных вентиляторов.
· Термостаты 2 шт.
· Напряжение питания климатической системы ~220в.
· При температуре внешней среды от -5 до -45оС работает отопитель (печь).
· При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
· При температуре внешней среды от +20 до +50оС работает вентилятор.

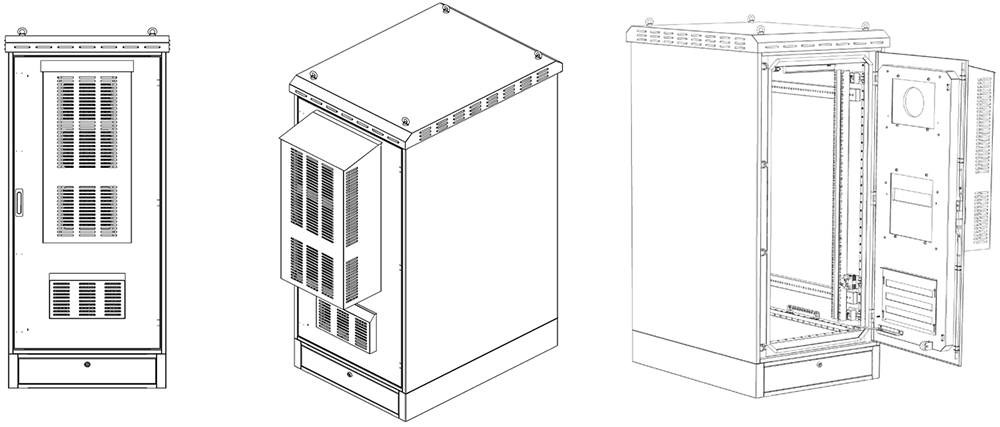

Кондиционеры, используемые в базовых моделях
шкафов ШКУ-H-3-x.
Геометрические размеры и совместимость.
Мощность кондиционера, кВт |
габариты |
Совместимость с базовыми моделями шкафов |
0,5 и 0,8кВт |
310х570х280 |
24U, 33U, 42U |
1,0 и 1,5кВт |
400х950х300 |
33U, 42U |
2,0 и 2,5 кВт |
400х1580х330 |
42U |
0,5 и 0,8 кВт малогабаритный |
500х500х265 |
18U, 24U, 33U, 42U |
1,0 и 1,5 кВт малогабаритный |
560х610х265 |
24U, 33U, 42U |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3-х
наименование |
Базовая характеристика |
количество |
19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4шт |
Блок вентиляции в крышу состоит из: |
вентилятор с подачей воздуха, 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
Сменный фильтр на вентиляцию (жабры) |
Фильтрующий материал ФТ-100-G2 |
1 шт. посадочное место (320х433 мм) |
Шина заземления |
8 точек заземления. медная |
1 шт |
Термостат |
|
2 шт |
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
Блок освещения |
|
1 шт |
Замок на дверь |
|
1 шт |
Цоколь с дверцей |
высота цоколя 200мм |
1 шт |
Комплект ключей |
|
2 шт |
Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6шт 6шт 8шт |
Паспорт на шкаф |
|
1 шт |
объем шкафа 1.63 м3.
