Шкаф климатический напольный 24U 600х600, укомплектованный, нержавеющая сталь, Н-Н-1

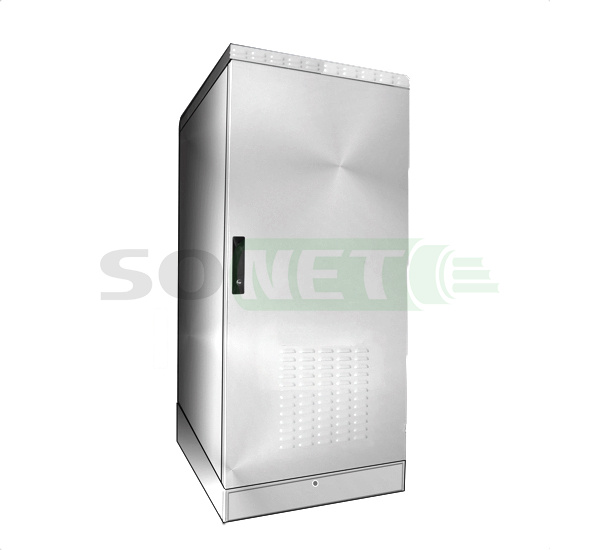

Уличный серверный шкаф из нержавеющей стали IP55, климатический напольный 24U 600х600 мм, ШКУ.Н-Н1-24.6
Публикуемые цены на полностью укомплектованный шкаф!
Серия шкафов ШКУ.Н-Н-1-х это начальная серия напольных уличных климатических шкафов в корпусе из нержавеющей стали.
ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ ШКАФОВ
Шкаф напольный уличный климатический высотой 24U - ШКУ.Н-Н-24.6 - телекоммуникационный серверный термошкаф (термоящик) общего назначения в корпусе из нержавеющей стали в уличном исполнении (outdoor). Серия Н-1 - начальная серия уличных климатических шкафов. Наличие утеплителя и нагревателя с термореле позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкафы из нержавеющей стали применяются при необходимости разместить телекоммуникационное 19 ”, или любое другое оборудование в местах - недалеко от дорог (солевые туманы, агрессивные реагенты и пыль), в прибрежной зоне (морские туманы и мелкие соленые брызги), в заболоченной местности (влажность, туманы, агрессивные испарения), на различных производствах с возможными выбросами, военных, связных и специальных приложениях…
Шкаф из нержавейки обладает увеличенным сроком службы по сравнению с окрашенными шкафами из обычного металла. Шкафы всепогодные из нержавеющей стали устойчивы к коррозии корпуса. Срок службы таких уличных шкафов определяется и совпадает со сроком гарантии на нержавеющую сталь, который дает производитель металла. Шкафы являются антивандальными и гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.
Климатические шкафы могут использоваться как:
· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
· уличные шкафы для хабов видеонаблюдения.
· уличные шкафы управления.
· уличные шкафы коммутации.
· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...
Уличные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Уличные напольные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
От навесных шкафов серии ШКУ-П1 отличаются наличием цоколя, с запираемой дверцей.
КОНСТРУКЦИЯ КОРПУСА КЛИМАТИЧЕСКОГО ШКАФА
Цельносварная рамная, сталь AISI 304 1,5 -2мм.
УТЕПЛИТЕЛЬ
Фольгированный утеплитель типа пенофол толщиной 10мм.

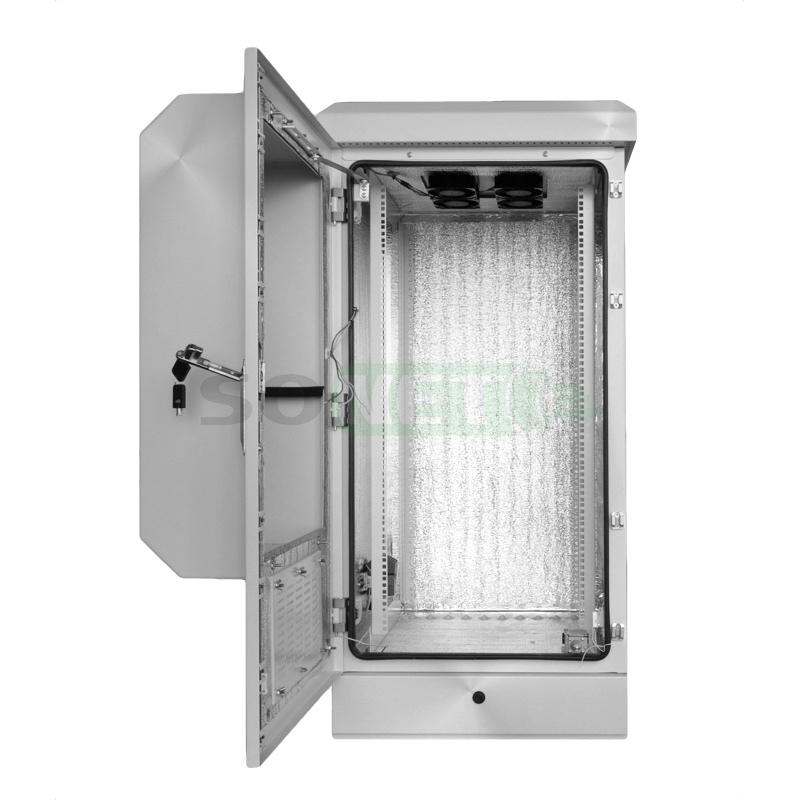

ДВЕРИ
- тип двери: цельнометаллическая глухая сейфовая, нержавеющая сталь 1,5 - 2мм, утеплена, наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP - защиты;
- вентиляция: наличие приточных воздуховодов пассивной вентиляции (жабры) со сменным фильтром
- угол открытия двери: 110 градусов, установлены ограничители открытия;
- тип замка: замок ригельный повышенной надежности с наличием тяг запирания и поворотной ручки открытия двери.
- по требованию заказчика возможна поставка шкафа с дополнительной задней дверью
ДНО
- нижняя панель корпуса (днище): нержавеющая сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;
КРЫША
· верхняя панель корпуса (крыша): сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, местом для установки сменного фильтра, кронштейнов для установки монтажных профилей;
· Закрыта фальшкрышей - съемной, трапециевидной формы, сталь толщиной 1,5 - 2 мм, оборудованой воздуховодами вытяжной вентиляции;
· оснащена рым болтами.

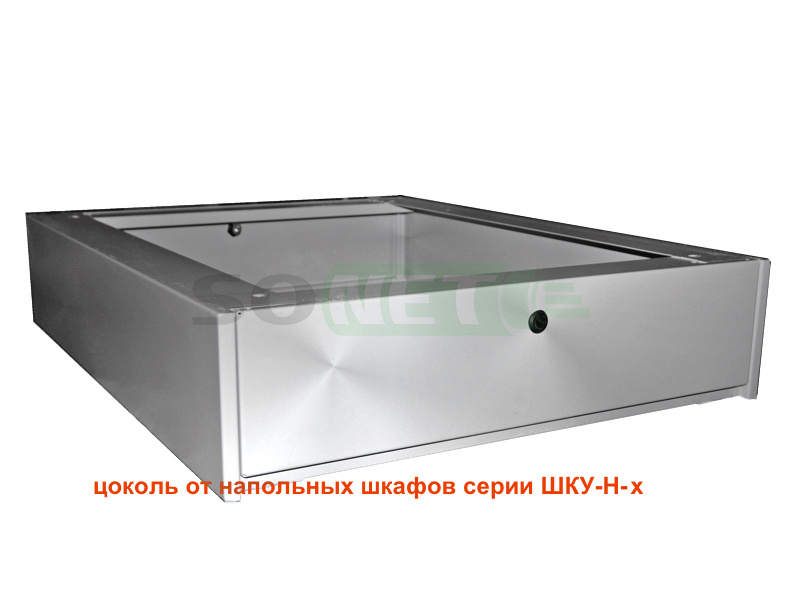

ЦОКОЛЬ
- листовая сталь 1.5-2мм без утеплителя, дверца запирается на точечный замок.
ПОКРАСКА
· Шкаф поставляется в неокрашенной виде
Стандартные размеры серийно выпускаемых шкафов ШКУ-Н1:
артикул |
типо- размер |
Высота, U/мм |
внешняя глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес, кг |
ШКУ-Н-1-12.6 |
12U 600x600 |
12/923 |
790 |
560 |
550x630 |
0,58 |
61 |
ШКУ-Н-1-12.9 |
12U 600x900 |
12/923 |
1090 |
860 |
550x630 |
0,8 |
71 |
ШКУ-Н-1-18.6 |
18U 600x600 |
18/1190 |
790 |
560 |
815x630 |
0,75 |
72 |
ШКУ-Н-1-18.9 |
18U 600x900 |
18/1190 |
1090 |
860 |
815x630 |
1,04 |
83 |
ШКУ-Н-1-24.6 |
24U 600x600 |
24/1457 |
790 |
560 |
1080x630 |
0,92 |
101 |
ШКУ-Н-1-24.9 |
24U 600x900 |
24/1457 |
1090 |
860 |
1080x630 |
1,27 |
113 |
ШКУ-Н-1-33.6 |
33U 600x600 |
33/1857 |
790 |
560 |
1480x630 |
1,17 |
117 |
ШКУ-Н-1-33.9 |
33U 600x900 |
33/1857 |
1090 |
860 |
1480x630 |
1,62 |
129 |
ШКУ-Н-1-42.6 |
42U 600x600 |
42/2257 |
790 |
560 |
1880x630 |
1,43 |
133 |
ШКУ-Н-1-42.9 |
42U 600x900 |
42/2257 |
1090 |
860 |
1880x630 |
1,97 |
145 |
* Примечания: Ширина шкафов одна для всех типоразмеров – внешняя 650 мм, внутренняя 620 мм;
Физические параметры:
Корпус нержавеющая сталь марки AISI 304 толщиной 1.5мм.
Теплоизолятор фольгированный 10 мм СПМП 4.
Теплопроводность теплоизолятора 0,034 Вт/мК.
Конвекция EN 50272-2.
Класс защиты от пыли и влаги IP54-IP55.
Грузоподъемность 600 кг.
Внутреннее пространство 19” стойка.
Параметры и логика работы штатной климатической системы
Напряжение питания штатной климатической системы ~220в.
При температуре внешней среды от -5 до -45оС работает отопитель (печь).
При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50оС работает вентилятор.

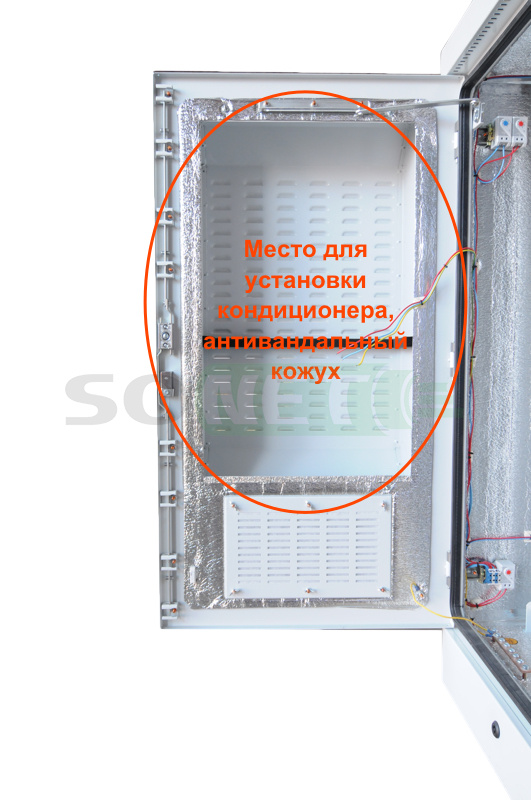

Кондиционеры, используемые в базовых моделях шкафов ШКУ. Геометрические размеры и совместимость.
Мощность кондиционера, кВт |
габариты |
Совместимость с базовыми моделями шкафов |
0,5 и 0,8кВт |
310х570х280 |
24U, 33U, 42U |
1,0 и 1,5кВт |
400х950х300 |
33U, 42U |
2,0 и 2,5 кВт |
400х1580х330 |
42U |
0,5 и 0,8 /кВт малогабаритный |
500х500х265 |
18U, 24U, 33U, 42U |
1,0 и 1,5 кВт малогабаритный |
560х610х265 |
24U, 33U, 42U |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ.Н-Н-1-Х
наименование |
Базовая характеристика |
количество |
19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4шт |
Блок вентиляции в крышу состоит из: |
вентилятор с подачей воздуха 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
Сменный фильтр на вентиляцию (жабры) |
|
1 шт. |
Шина заземления |
8 точек заземления. медная |
1 шт |
Термостат |
|
2 шт |
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
Блок освещения |
|
1 шт |
Замок на дверь |
|
1 шт |
Цоколь с дверцей |
высота цоколя 200мм |
1 шт |
Комплект ключей |
|
2 шт |
Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6шт 6шт 8шт |
Паспорт на шкаф |
|
1 шт |
Объем: 0.92м3.
