Суппорт с рамкой на 1 пост (45х45) в профиль для кабель-канала 100х50
Кабельные каналы (кабельные короба, электрокороба) торговой марки «Саянский пластик» изготовлены из самозатухающих поливинилхлоридных композиций. Они представляют собой профили прямоугольного сечения различных типоразмеров, укомплектованных крышкой, которые могут быть разделены внутренними перегородками. Различие типоразмеров обеспечивает модульность конструкций, из которых можно строить разветвленные сети.
Кабельные каналы применяются для открытого монтажа кабелей любого типа (оптико-волоконного, информационного, электрического) на стены и потолки из сгораемых и несгораемых материалов внутри офисных и жилых помещений при температуре от минус 5°С до плюс 60°С.
Материал: Ударопрочная, самозатухающая композиция ПВХ. Устойчива к воздействию ультрафиолета, агрессивной химической среды, влаги. Нетоксична.
Внешний вид: Цвет равномерный (белый), без цветовых пятен, включений и видимых дефектов на лицевой поверхности. С прямолинейными боковыми сторонами и ровно обрезанными торцами.
Комплектность: Канал кабельный состоит из комплекта: короба и крышки. Комплектация аксессуарами осуществляется в соответствии с заказом потребителя.
Степень защиты: IP40 по ГОСТ 14254-96 (МЭК 529-89).
Механическая защита и прочность: Защищает кабель от механических повреждений. Выдерживает испытания согласно ГОСТ Р 50827-95 (МЭК 670-89).
Рабочая температура: От -5°С до +60°С.
Кабельные каналы комплектуется аксессуарами: углами внутренними / внешними изменяемыми, углами плоскими изменяемыми, заглушками торцевыми, соединительными деталями, т-образными ответвлениями, различными суппортами и рамками для установки электротехнической продукции.
Упаковка
Наименование. Габариты, мм | Степень защиты | Артикул | Кол-во в упаковке, шт./м.п. |

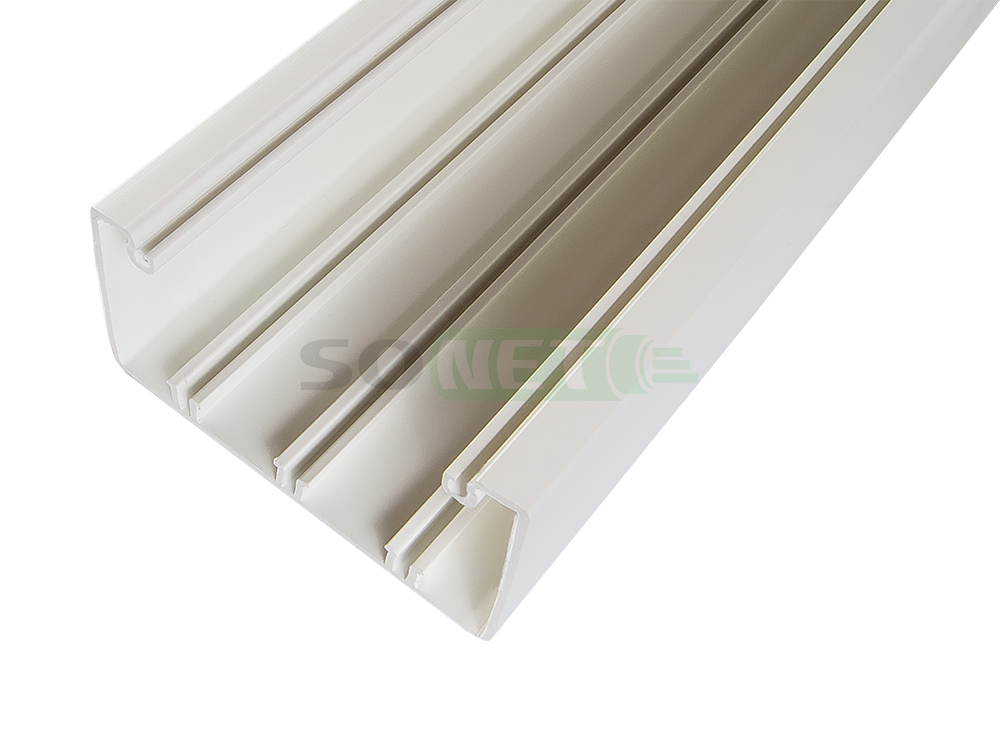

Кабельный канал 100х50х2000 | IP 40 | 100001S | 8 / 16 |
Упаковка электрокоробов осуществляется в картонные ящики с прокладкой каждого слоя упаковочной бумагой по ГОСТ 8273, или отходами полиэтиленовой пленки по ГОСТ 10354, или любым другим прокладочным материалом, обеспечивающим сохранность качества изделий. При наличии защитной пленки прокладочные материалы не используются. Масса ящика — 25 кг + 10%.
Наименование | Степень защиты | Артикул | Кол-во в упаковке, шт. |
Заглушка торцевая для кабель-канала 100х50 мм | IP 40 | 100002S | 10 |
Угол внутренний изменяемый для кабель-канала 100х50 мм | IP 40 | 100003S | 5 |
Угол внешний изменяемый для кабель-канала 100х50 мм | IP 40 | 100004S | 5 |
Угол плоский изменяемый для кабель-канала 100х50 мм | IP 40 | 100005S | 5 |
Соединительная деталь для кабель-канала 100х50 мм | IP 40 | 100006S | 10 |

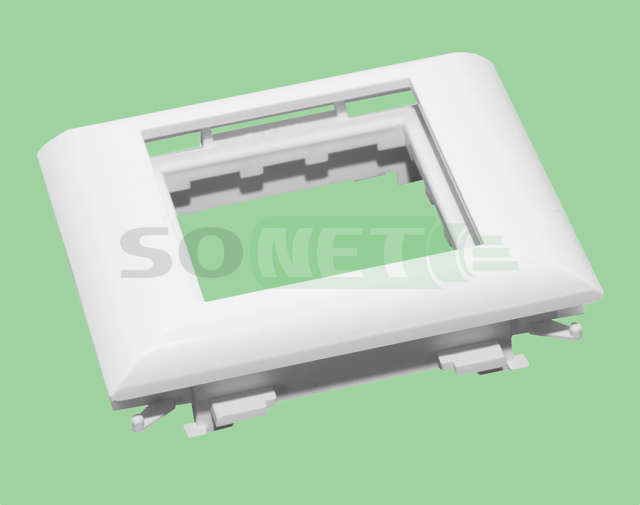

Суппорт с рамкой на 1 пост (45х45) в профиль для кабель-канала 100х50 мм | IP 40 | 100007S | 10 |
Суппорт с рамкой на 2 поста (45х45) в профиль для кабель-канала 100х50 мм | IP 40 | 100008S | 10 |
Суппорт с рамкой на 3 поста (45х45) в профиль для кабель-канала 100х50 мм | IP 40 | 100009S | 10 |
Т-образное ответвление для кабель-канала 100х50 мм | IP 40 | 100010S | 2 |
Перегородка внутренняя разделительная для кабель-канала 100х50 мм | IP 40 | 100011S | 25 шт /50 м.п. |
Суппорт с рамкой 1 пост (45х45) на профиль для кабель-канала 100х50 мм | IP 40 | 100012S | 5 |
Транспортирование и хранение
Изделия транспортируют всеми видами крытых транспортных средств в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Транспортирование должно осуществляться при температуре от минус 50°С до плюс 50°С. Не допускается бросать, перегибать и деформировать упаковки изделий при погрузо-разгрузочных работах, складских и производственных операциях.
Упакованные изделия должны храниться в сухом закрытом помещении при температуре от минус 50°С до плюс 40°С на стеллажах длиной не менее длины кабельных каналов или в штабелях высотой не более 2,0 м вне зоны действия отопительных приборов.
