Шнур 2 пигтейла FC-FC, 50/125, OM3, 0.9 мм, 2x1м
Название : Шнур 2 пигтейла FC-FC, 50/125, OM3, 0.9 мм, 2x1м

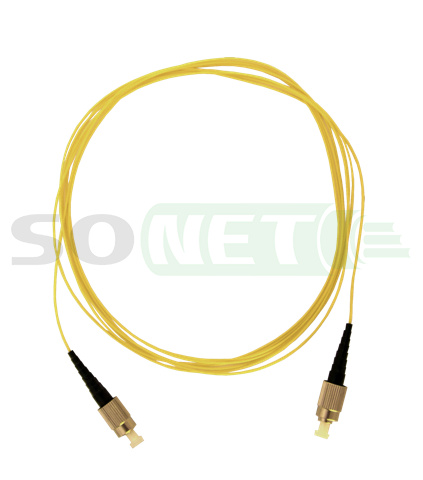

Данная позиция состоит из 2-х однометровых simplex - волокон Corning (OM3) сечением 50/125 в буферном покрытии 0.9 мм, оконцованных с одной стороны разъёмом FC. Поставка пигтейлов в виде оптических шнуров необходима для контроля параметров перед монтажом.
После полировки методом UPC, каждый пигтейл проходит тестирование, результаты которого наносятся на упаковку. Представленные результаты тестирования являются индивидуальным паспортом на изделие.
Соответствие требованиям
Конструктивные Характеристики | Оптические характеристики | ||
Внешняя оболочка: | PVC | Тип волокна: | Corning (OM3) сечением 50/125 с буфером 0.9мм |
Длина пигтейла: | 2 штуки * 1 метр | Тип полировки: | UPC |
Коннекторы типа: | FC | Профиль показателя преломления: | градиентный |
Материал корпуса: | пластмасса | Диаметр волокна: | 50 μ m |
Материал наконечника: | диоксид циркония | Диаметр оболочки: | 125 μ m |
Крепление волокна: | клеевое | Вносимое затухание волокна: | ≤ 0,3 децибел |
Фиксация вилки в розетке: | Посадочные отверстия | Вносимое затухание разъема: | ≤ 0,3 децибел |
Цвет покрытия: | Бежевый | Возвратные потери разъема: | ≥ 35 децибел |
Цвет хвостовика: | Оранжевый | ||
Механические характеристики | |||
Число перекоммутаций: | не менее 200 раз | ||
Предельная продольная нагрузка: | 0,2 kN (20 кГс) | ||
Условия эксплуатации | |||
Минимальный радиус изгиба: | 40 мм | ||
Рабочий температурный диапазон: |
-20 +50 град. С |
Пигтейлы применяются для оконцовки ВО-кабеля при помощи сварки. В отличие от прямой оконцовки, данный метод позволяет сэкономить время монтажника, значительно повысить качество соединения. Часто из-за плохих погодных условий или особенностей кабеля прямая оконцовка невозможна в принципе.
