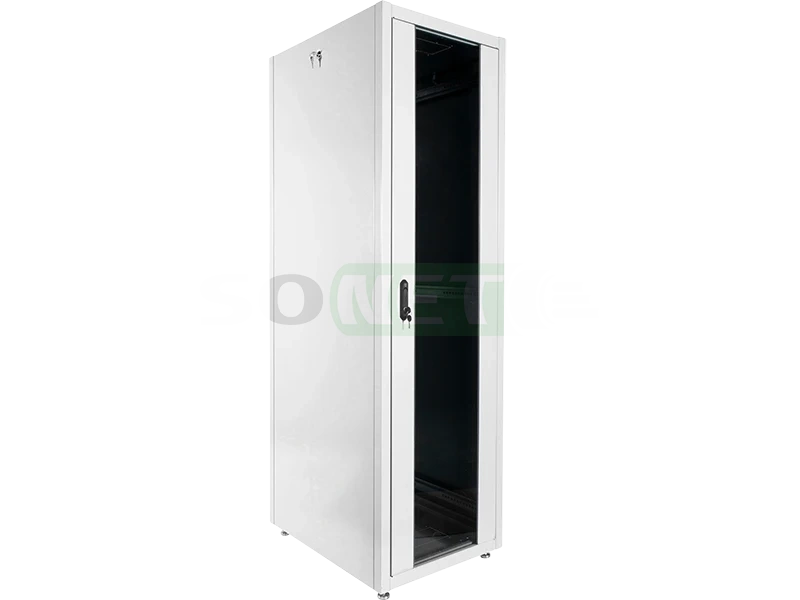

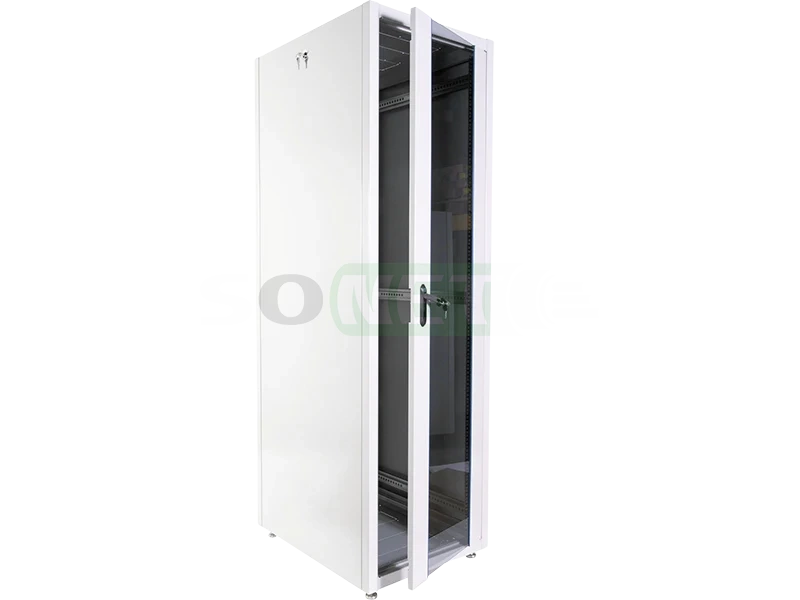

Шкаф телекоммуникационный напольный 19" 48U (800х800) дверь стекло, дверь металл

Напольные телекоммуникационные шкафы 19” серии ШТК-Эконом от Белорусского производителя ЦМО – это надежное и экономичное решение для размещения активного и пассивного телекоммуникационного оборудования в офисах, серверных комнатах и на производственных площадках. Эти шкафы, спроектированные в соответствии со стандартом 19 дюймов (ГОСТ 28601.2-90, МЭК 297), обеспечивают безопасное и организованное размещение вашего оборудования.

Распределительная нагрузка на шкафы
Высота U
  18   24
  30
  42
  48
Нагрузка, кг
  540
  540
  620
  710
  710

Преимущества напольных шкафов ШТК-Эконом:

  • Гибкость конструкции: Разборная конструкция шкафа позволяет легко транспортировать и устанавливать его в любом помещении.
  • Прочность и надежность: Каркас, состоящий из основания, крыши, сборных рам и усилений, гарантирует устойчивость и долговечность конструкции.
  • Широкий выбор дверей: Вы можете выбрать шкаф с цельнометаллической дверью, дверью с тонированным ударопрочным стеклом или с перфорированной дверью, в зависимости от требований вашего проекта.
  • Продуманная вентиляция: В основании и крыше шкафа предусмотрены места для установки вентиляторных модулей, что позволяет поддерживать оптимальную температуру внутри.
  • Легкий доступ: Съемные боковые стенки, передняя и задняя двери обеспечивают легкий доступ к оборудованию для монтажа, коммутации и обслуживания.
  • Регулируемые элементы: Вертикальные направляющие регулируются по глубине, а винтовые опоры компенсируют неровности пола.
  • Комплектация: Шкаф поставляется с системой заземления.

Шкафы ШТК-Эконом предназначены для эксплуатации в закрытых помещениях с температурой от +5 до +40 °С и влажностью до 80% (при +25 °С) и имеют степень защиты IP20. Выбирая напольные телекоммуникационные шкафы ЦМО ШТК-Эконом, вы получаете надежное решение, которое соответствует всем необходимым стандартам и обеспечит долгий срок службы вашего оборудования.

  Ассортиментный ряд напольных шкафов ЦМО серии ШТК-ЭКОНОМ, обозначение дверей через запятую.
18U 6х6 Стекло, Металл 18U 6х8 Стекло, Металл 24U 6х6 Стекло, Металл 24U 6х8 Стекло, Металл 24U 6х10 Стекло, Металл
30U 6х6 Стекло, Металл
30U 6х8 Стекло, Металл 30U 6х10 Стекло, Металл 42U 6х6 Стекло, Металл 42U 6х6 Металл, Металл
42U 6х6 Перфор, Перфор 42U 6х8 Стекло, Металл 42U 6х8 Металл, Металл 42U 6х8 Перфор, Перфор 42U 6х10 Стекло, Металл
42U 6х10 Перфор, Перфор
42U 8х8 Стекло, Металл 42U 8х8 Перфор, Перфор 42U 8х10 Стекло, Металл 42U 8х10 Перфор, Перфор
48U 6х6 Перфор, Перфор 48U 6х8 Стекло, Металл 48U 6х8 Перфор, Перфор 48U 6х10 Стекло, Металл 48U 6х10 Перфор, Перфор
48U 8х8 Стекло, Металл
48U 8х8 Перфор, Перфор 48U 8х10 Стекло, Металл 48U 8х10 Перфор, Перфор

Характеристики

Технические Характеристики и Безопасность

  Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон.

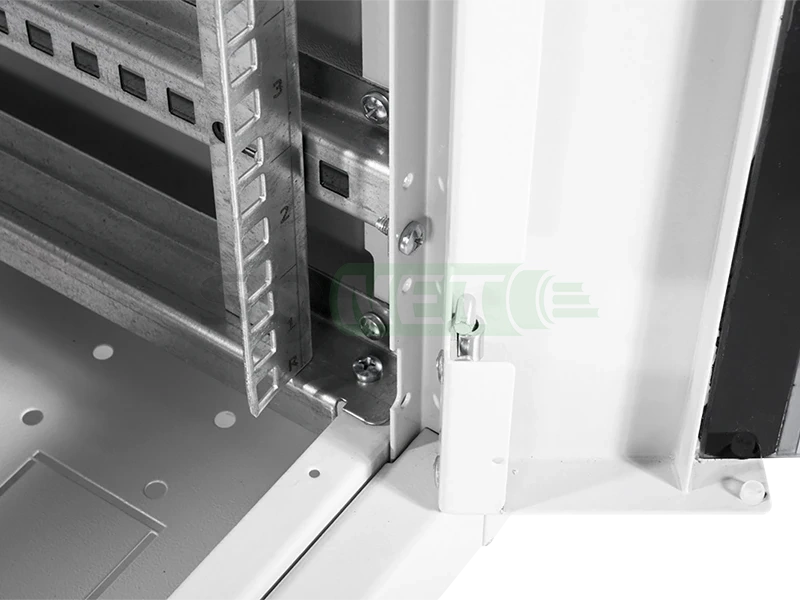

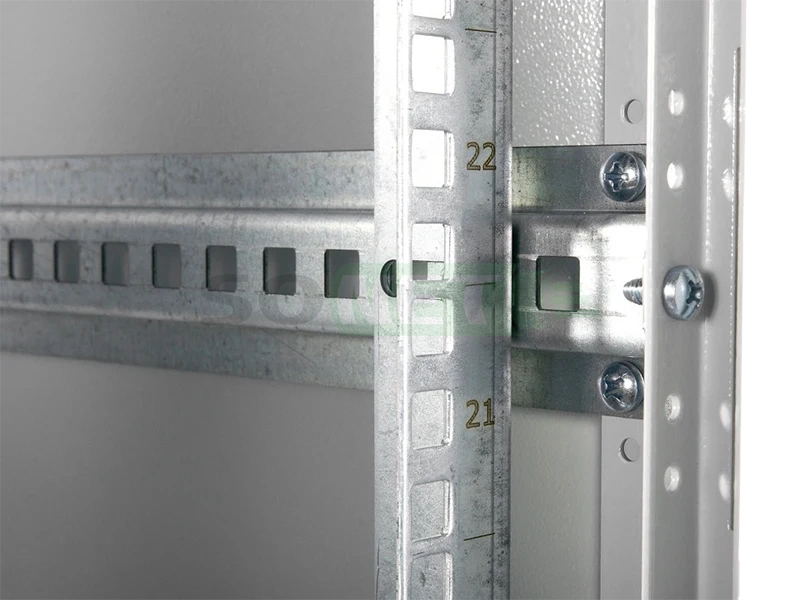

  Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине.
Полки для этого шкафа:
 - Стационарные: Полка 390мм,  Полка 450мм, Полка 580мм, Полка 620мм
 - Консольные 2U (Крепиться на передние направляющие): Полка 200ммПолка 300мм, Полка 400мм
 - Усиленные до 100кг: Полка 450мм, Полка 580мм, Полка 620мм
 - Выдвижная: Полка 450мм, Полка 580мм, Полка 620мм
 - Усиленные до 200кг: Полка 580мм, Полка 620мм

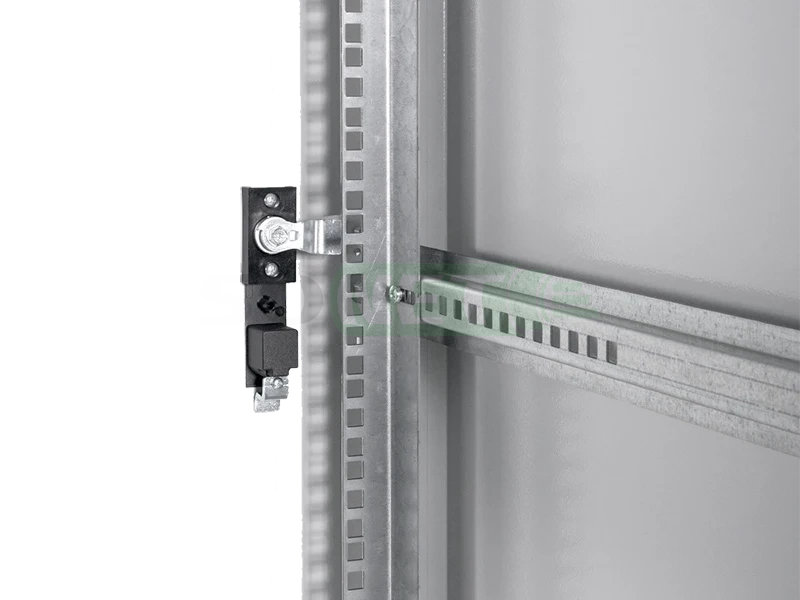

 Система заземления входит в базовую комплектацию шкафа.
Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления.

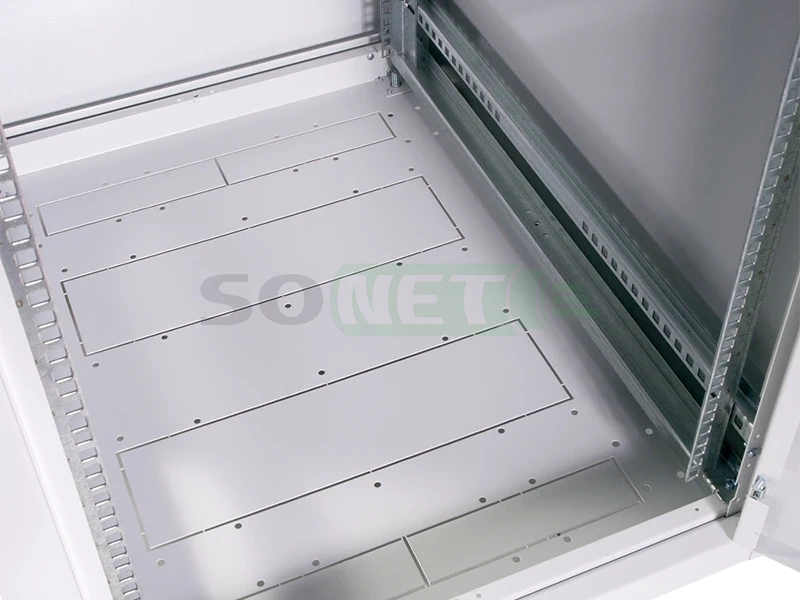

Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа.

Совместимость:

- Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J

- Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V

- Щеточный ввод: КВ-Щ-55.420А

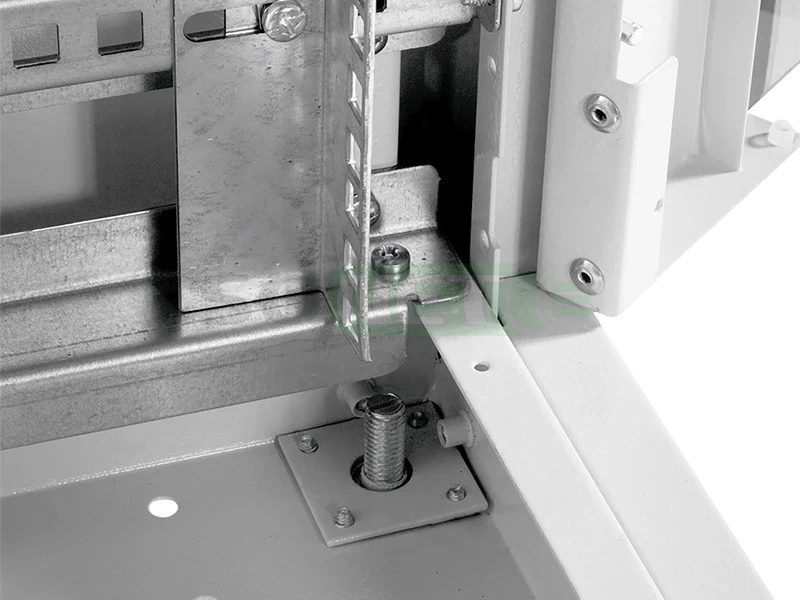

 Предусмотрены резьбовые отверстия для установки винтовых опор, идут в комплекте.
  Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплект не входят).
Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность.

Модификации роликов:

СТК-ШТК-Э-50


Внимание!
Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке.

Внимание: Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик.
Комплектация
Для сборки шкафов серии ШТК-Э-48.8.8-13АА, вам потребуется инструмент, это в комплект не входит:
  • Крестообразная отвертка 150мм шлиц РН 2
  • Шуруповерт + удлинитель 30-50мм + насадка шлиц РН 2
  • Съемник для гайки в обойме
  • 13 мм рожковый гаечный ключ
  • Универсальный нож
  • Линейка с функцией измерения уровня

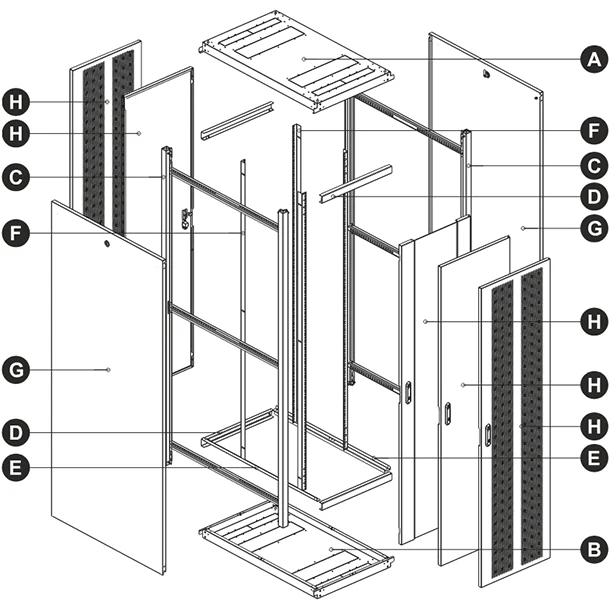

 Наименование, количество

  A - Крыша - 1 штука

  B - Основание - 1 штука
  C - Рама боковая - 2 штуки
  D - Опора двери- 2 штуки
  E - Усиление - 1 штука
  F - Вертикальная направляющая - 2 штуки*
  G - Стенка боковая - 4 штуки
  H - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки*
  *Зависит от комплектации

Внимание! Полное затягивание винтовых соединений производиться только после полной сборки шкафа!
   Перечень крепежа, входящий в комплект сборки шкафа.
 Изображение Наименование
 Количество, штук
 Изображение Наименование Количество, штук
   Винт М6х12
  16
  Усиленный точечный замок    2
    Винт резьбоформирующий М5х10
  52       Точечный замок   2
    Гайка с фиксатором М6   24     Упор боковой стенки
  2
    Демпфер   8     Зацеп язычка   2
    Заглушка   4
   Комплект заземления   1

  Шайба пластиковая 5
  4

   Ножки
  4

Внимание: До начала сборки проверьте комплект поставки. Рекламации по комплекту поставки после сборки не принимаются.
Габариты и вес
         Габаритные размеры и свойства шкафа: ШТК-Э-48.8.8-13АА
 Габариты изделия в сборе, (ВхШхГ) - 2254х798х800 мм
 Монтажная глубина минимальная - 390 мм
 Монтажная глубина максимальная - 715 мм
 Вес шкафа, нетто - 117 кг

       Габаритные размеры и состав упаковки
 Место 1:
1) Габариты(ВхШхГ)  - 2185х835х135 мм
2) Вес - 70 кг
3) Объём - 0.246м³
Место 2:
1) Габариты(ВхШхГ)  - 2265х830х135 мм
2) Вес - 47 кг
3) Объём - 0.253м³
Общий объем упаковки:
1) Объём - 0.499 м³
2) Вес - 117 кг
Покрытие - краска полимерно порошковая, шагрень, с предварительным фосфатированием. Цвет: RAL 7035
Схема сборки
Шаг 1
Перед началом сборки шкафа проверьте наличие всех комплектующих.

Шаг 2
Подготовьте крышу (А). Установите упоры боковых стенок при помощи винтов резьбоформирующих М5х10

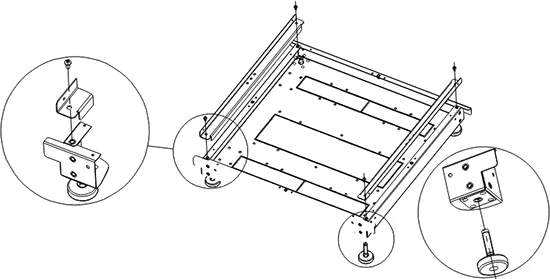

Шаг 3
Подготовьте основание (В). Установите винтовые опоры. Установите усиление (Е) при помощи винтов резьбоформирующих М5х10.

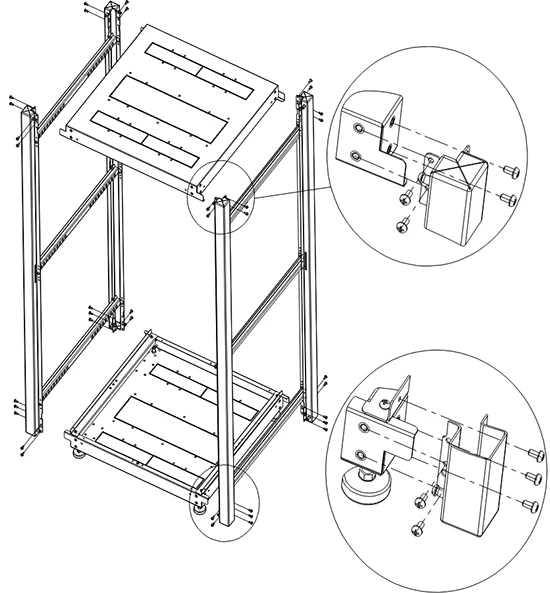

Шаг 4
Соберите каркас, соединив крышу (А) и основание (В) с рамами боковыми (С) при помощи винтов резьбоформирующих М5х10.

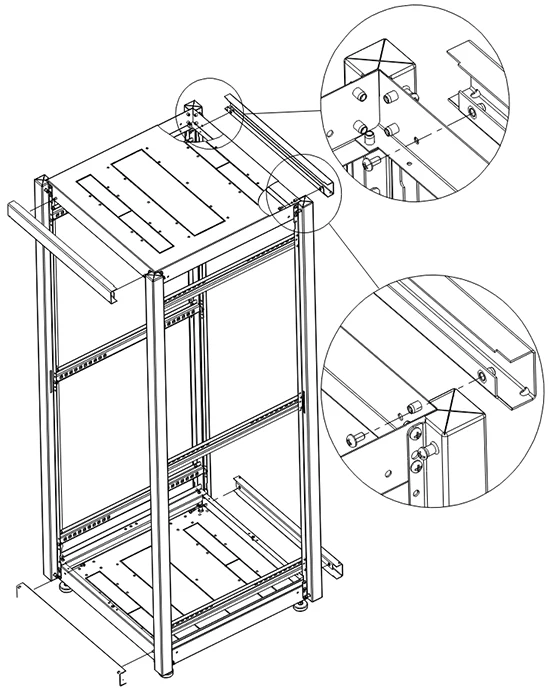

Шаг 5
Установите опоры дверей (D) и усиления (Е) при помощи винтов резьбоформирующих М5х10.
Шаг 6
Установите вертикальные направляющие (F) используя винт М6х12 и гайку с фиксатором М6.Установите зацепы язычка при помощи винтов резьбоформирующих М5х10, определив сторону открывания двери.

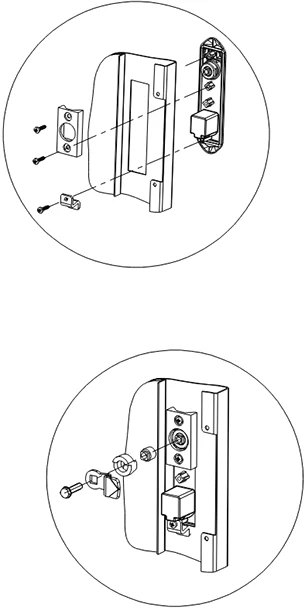

Шаг 7

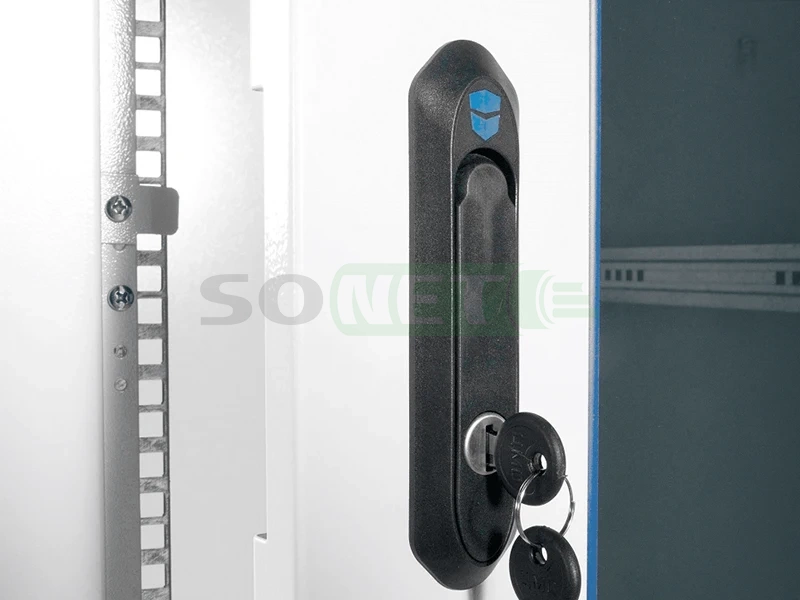

Установите в двери (H) усиленные точечные замки. Установите корпус замка, закрепив накладку замка и прижим при помощи саморезов из состава замка. Установите втулки и ригель замки при помощи болта М6 из состава замка.

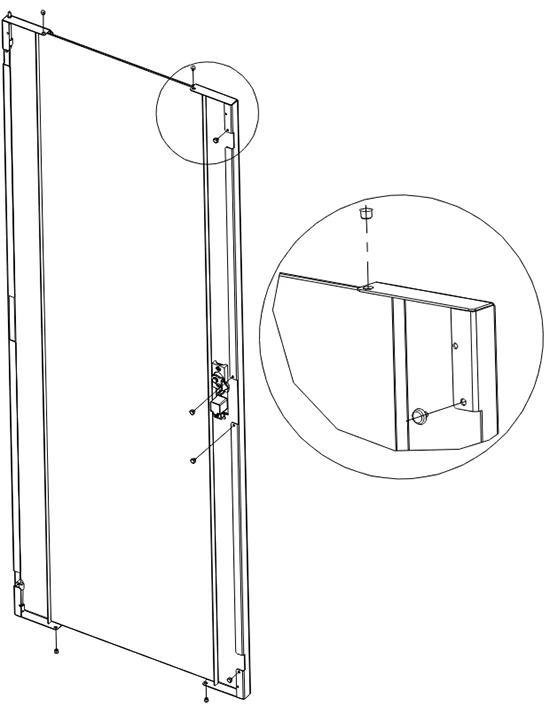

Шаг 8
Установите демпфера, заглушки в двери (H).

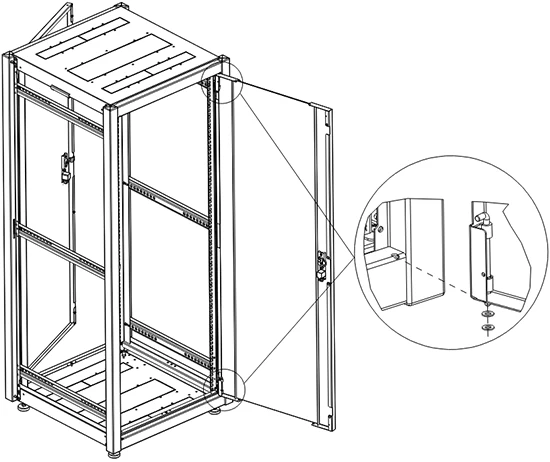

Шаг 9
Установите двери используя для выравнивания зазоров пластиковые шайбы.

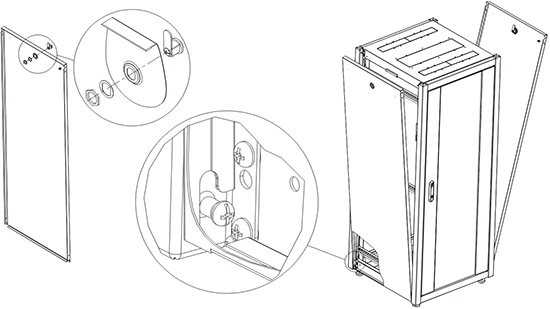

Шаг 10

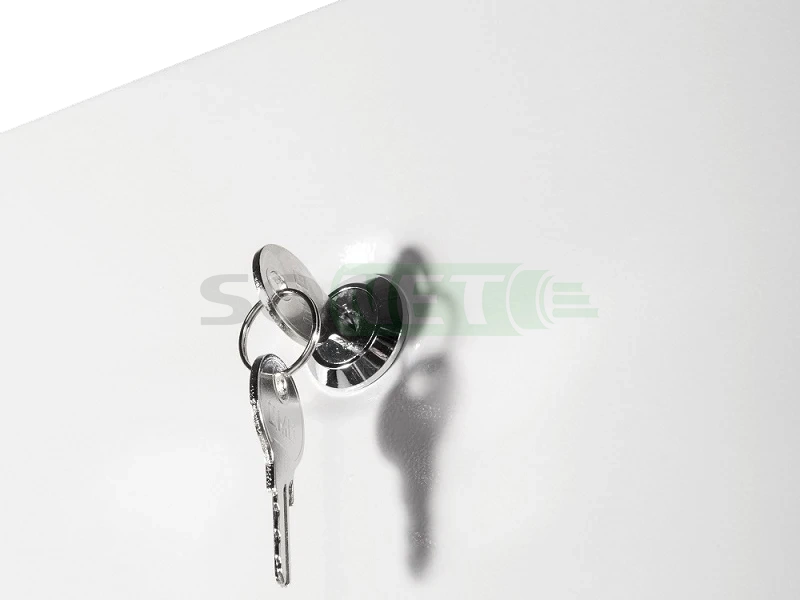

Установите точечные замки в боковые стенки (G). Установите боковые стенки.

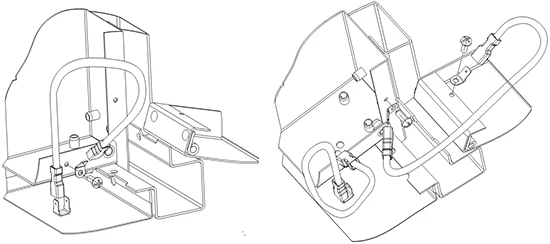

Шаг 11
Установите комплект заземления. Для боковых стенок. Закрепите в крыше с боковой стороны клемму ножевую при помощи самореза 4,2. Установите провод заземления соединив с клеммой на боковой стенке и установленной клеммой на крыше. Для дверей. Закрепите в передней/задней части крыши и в верхней частях дверей клеммы ножевые при помощи саморезов 4,2. Соедините установленные клеммы проводом заземления.
