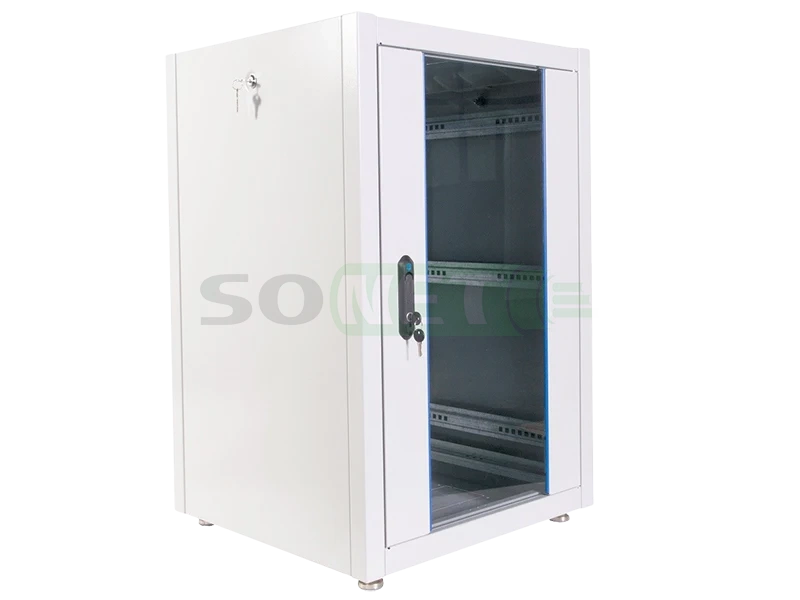

Шкаф телекоммуникационный напольный 19" 18U (600х800) дверь стекло, дверь металл
Шкаф телекоммуникационный напольный 19" 18U (600х800) дверь стекло, дверь металл
Напольные телекоммуникационные шкафы 19” серии ШТК-Эконом от Белорусского производителя ЦМО – это надежное и экономичное решение для размещения активного и пассивного телекоммуникационного оборудования в офисах, серверных комнатах и на производственных площадках. Эти шкафы, спроектированные в соответствии со стандартом 19 дюймов (ГОСТ 28601.2-90, МЭК 297), обеспечивают безопасное и организованное размещение вашего оборудования.
Распределительная нагрузка на шкафы |
|||||
Высота U |
18 |
24 |
30 |
42 |
48 |
Нагрузка, кг |
540 |
540 |
620 |
710 |
710 |
Преимущества напольных шкафов ШТК-Эконом:
- Гибкость конструкции: Разборная конструкция шкафа позволяет легко транспортировать и устанавливать его в любом помещении.

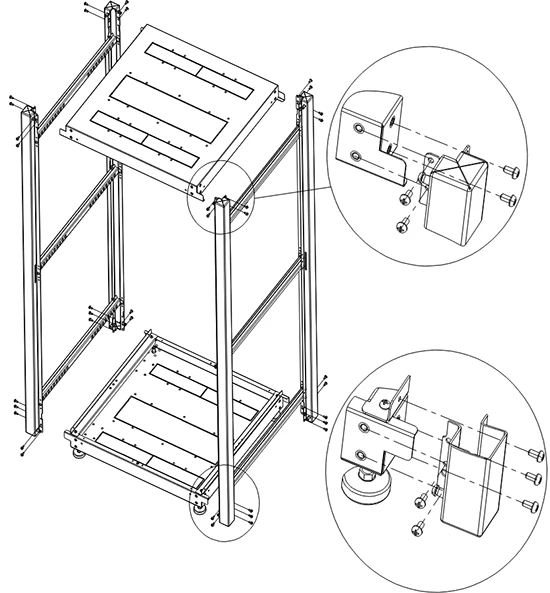

- Прочность и надежность: Каркас, состоящий из основания, крыши, сборных рам и усилений, гарантирует устойчивость и долговечность конструкции.

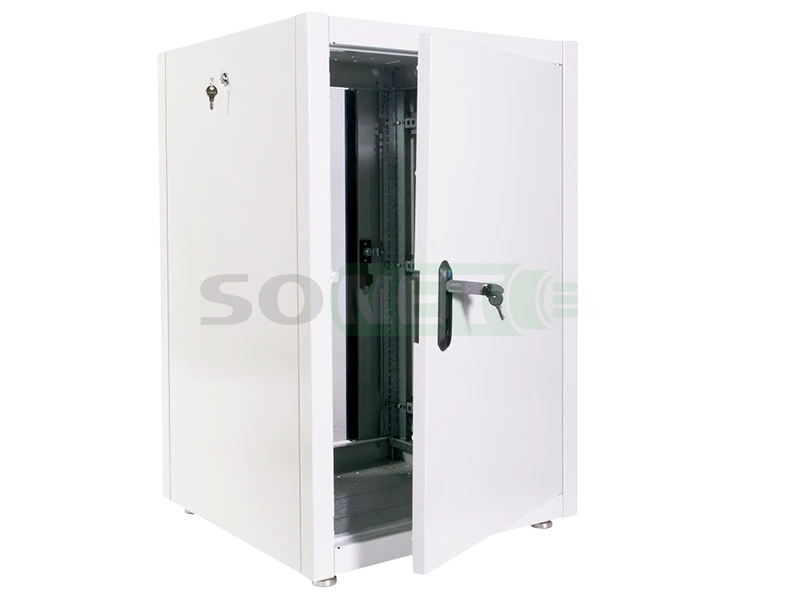

- Широкий выбор дверей: Вы можете выбрать шкаф с цельнометаллической дверью, дверью с тонированным ударопрочным стеклом или с перфорированной дверью, в зависимости от требований вашего проекта.
- Продуманная вентиляция: В основании и крыше шкафа предусмотрены места для установки вентиляторных модулей, что позволяет поддерживать оптимальную температуру внутри.

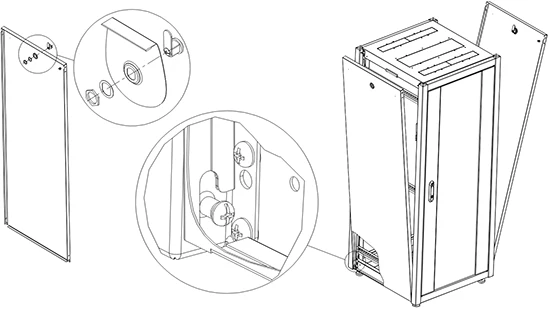

- Легкий доступ: Съемные боковые стенки, передняя и задняя двери обеспечивают легкий доступ к оборудованию для монтажа, коммутации и обслуживания.
- Регулируемые элементы: Вертикальные направляющие регулируются по глубине, а винтовые опоры компенсируют неровности пола.
- Комплектация: Шкаф поставляется с системой заземления.
Шкафы ШТК-Эконом предназначены для эксплуатации в закрытых помещениях с температурой от +5 до +40 °С и влажностью до 80% (при +25 °С) и имеют степень защиты IP20. Выбирая напольные телекоммуникационные шкафы ЦМО ШТК-Эконом, вы получаете надежное решение, которое соответствует всем необходимым стандартам и обеспечит долгий срок службы вашего оборудования.
Технические Характеристики и Безопасность |
|
Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон. |
![]() |

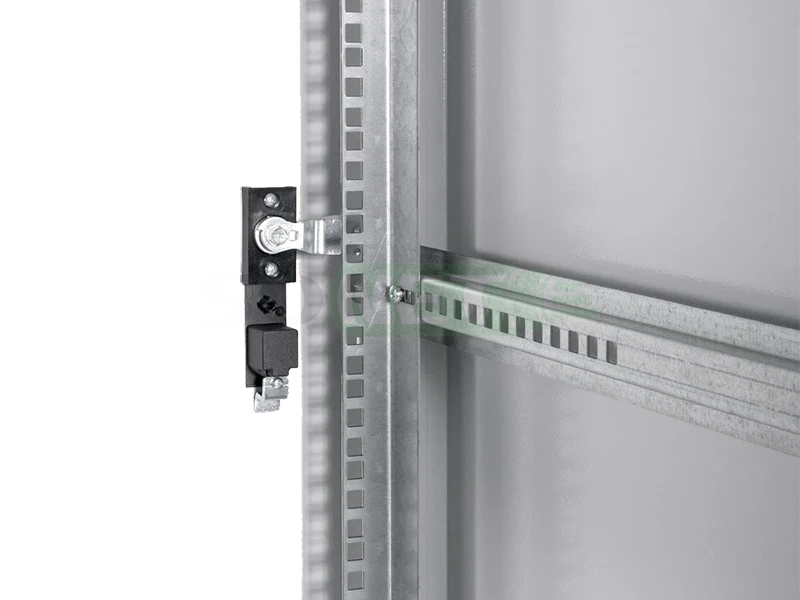

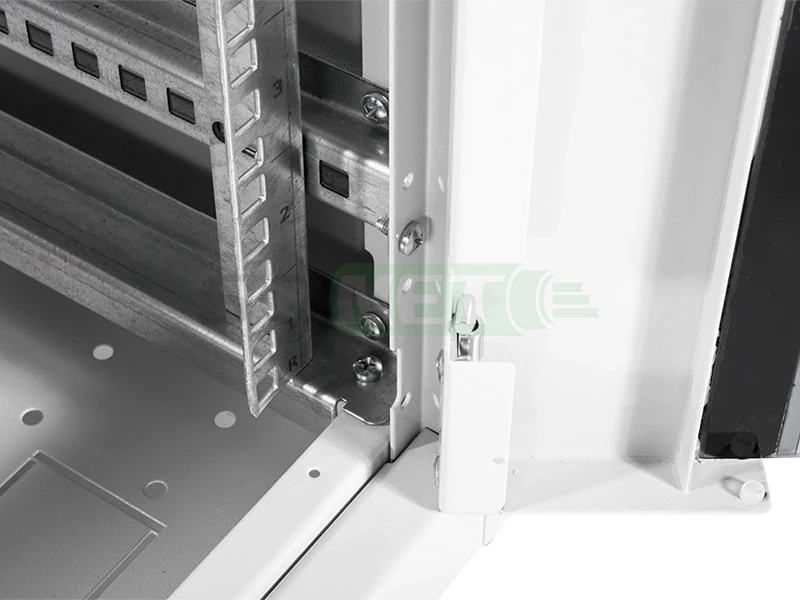

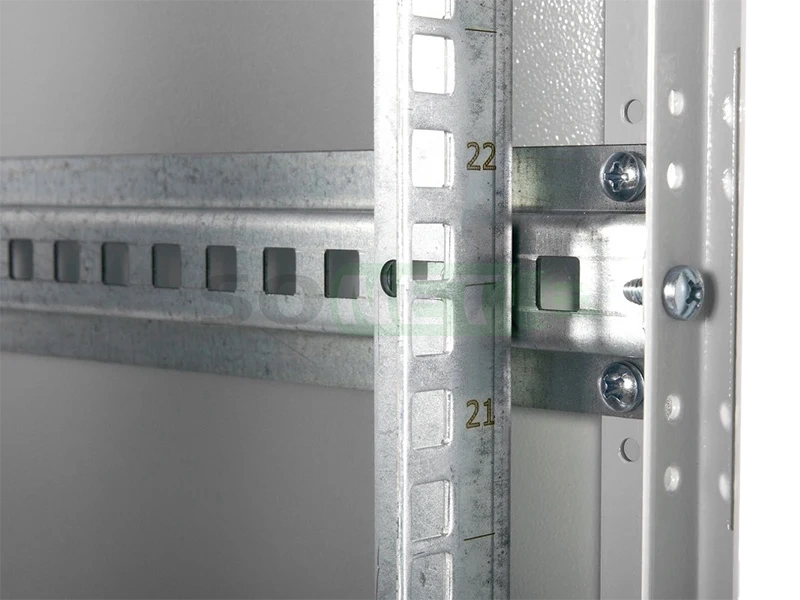

Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине. Полки для этого шкафа: - Стационарные: Полка 390мм, Полка 450мм, Полка 580мм, Полка 620мм - Консольные 2U (Крепиться на передние направляющие): Полка 200мм, Полка 300мм, Полка 400мм - Усиленные до 100кг: Полка 450мм, Полка 580мм, Полка 620мм - Выдвижная: Полка 450мм, Полка 580мм, Полка 620мм - Усиленные до 200кг: Полка 580мм, Полка 620мм |
![]() |

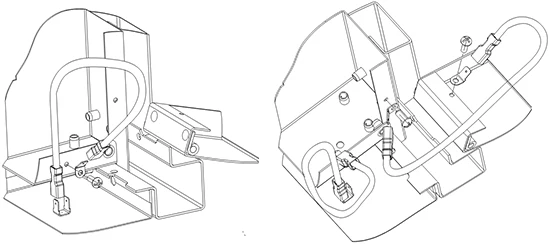

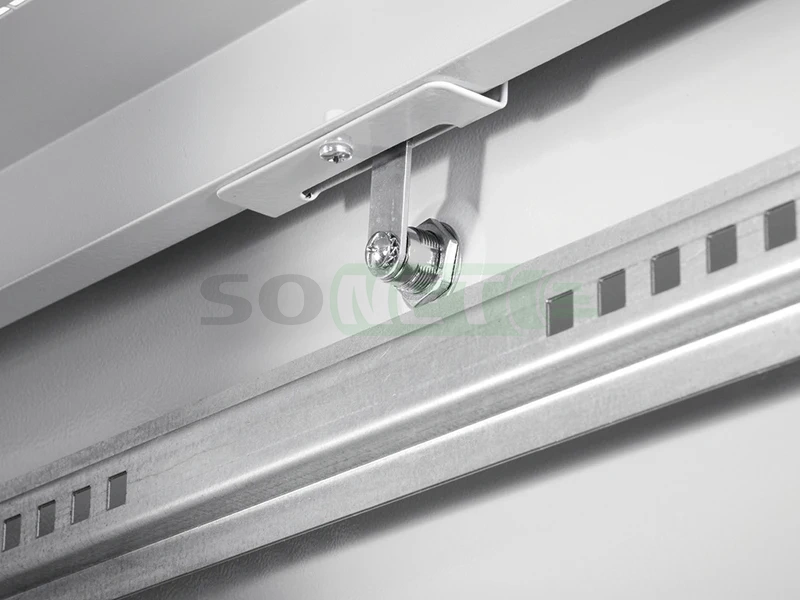

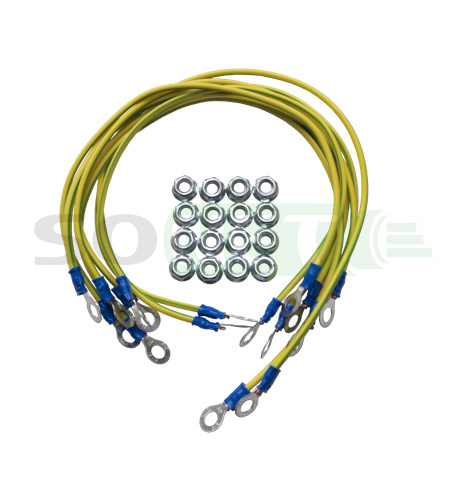

Система заземления входит в базовую комплектацию шкафа. Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления. |
![]() |

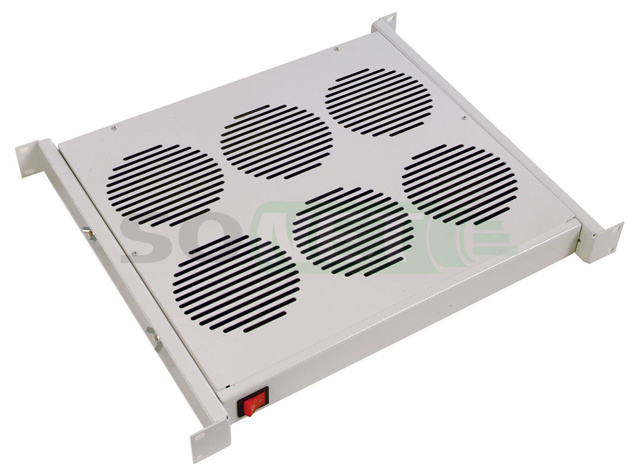

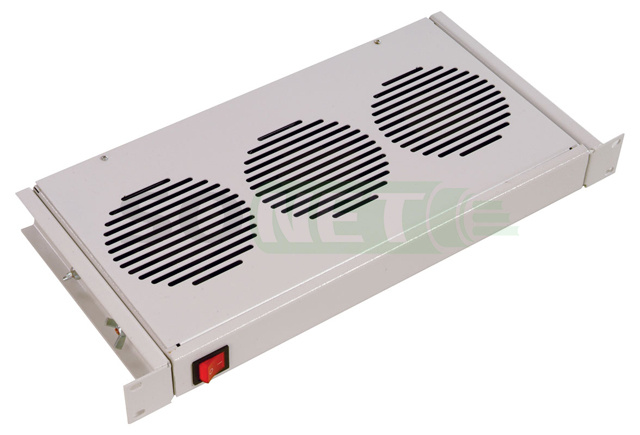

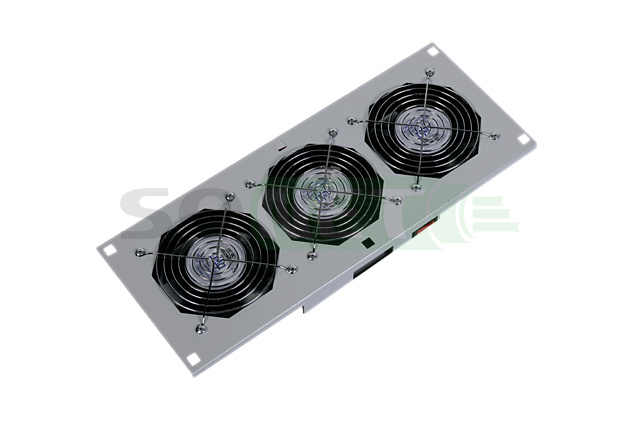

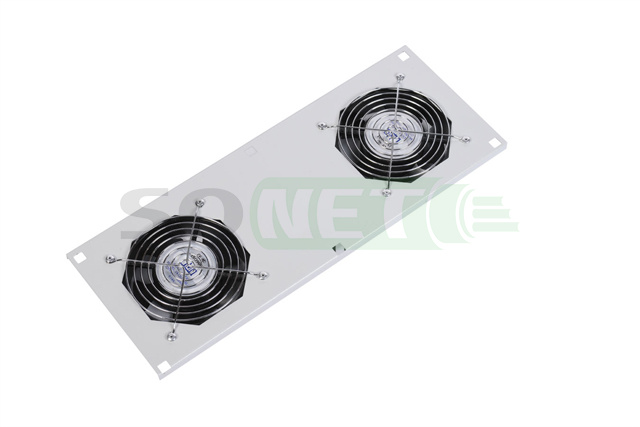

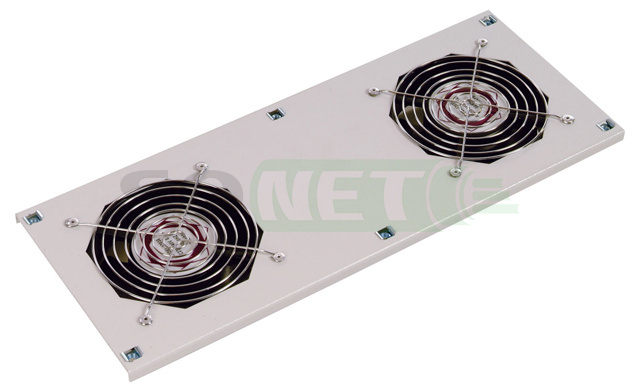

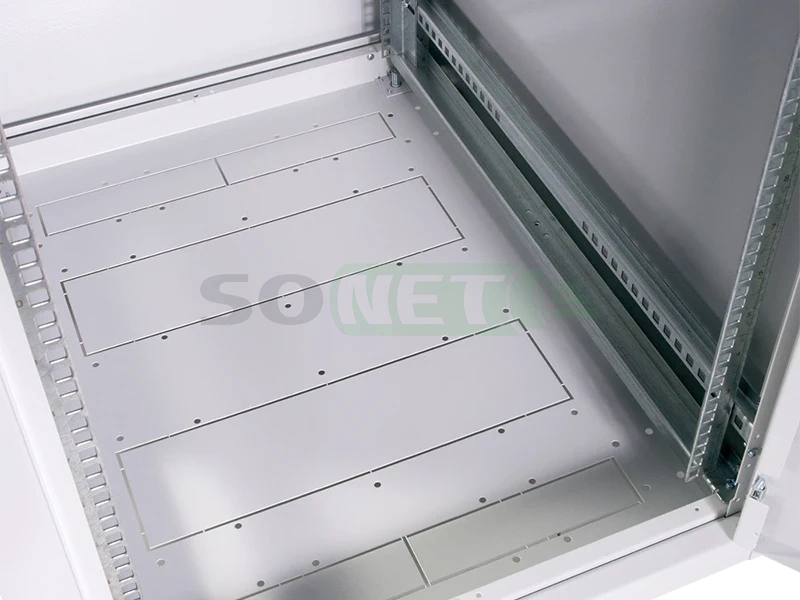

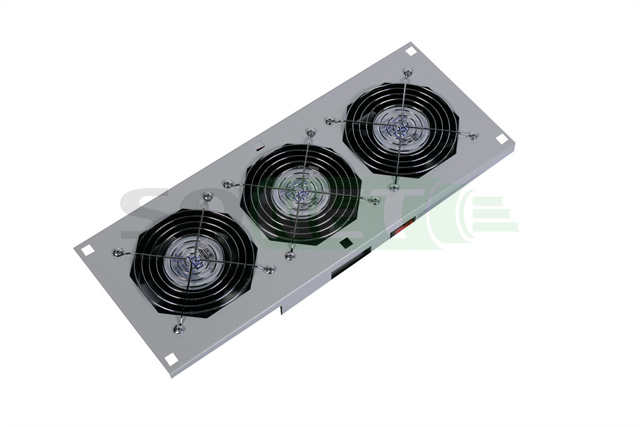

Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа. Совместимость: - Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J - Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V - Щеточный ввод: КВ-Щ-55.420А |
![]() |

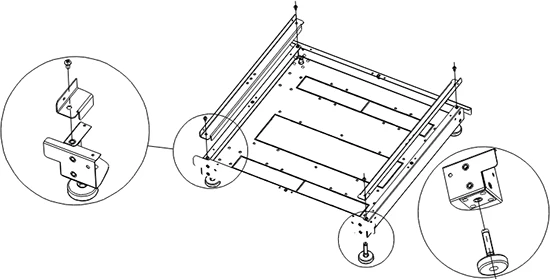

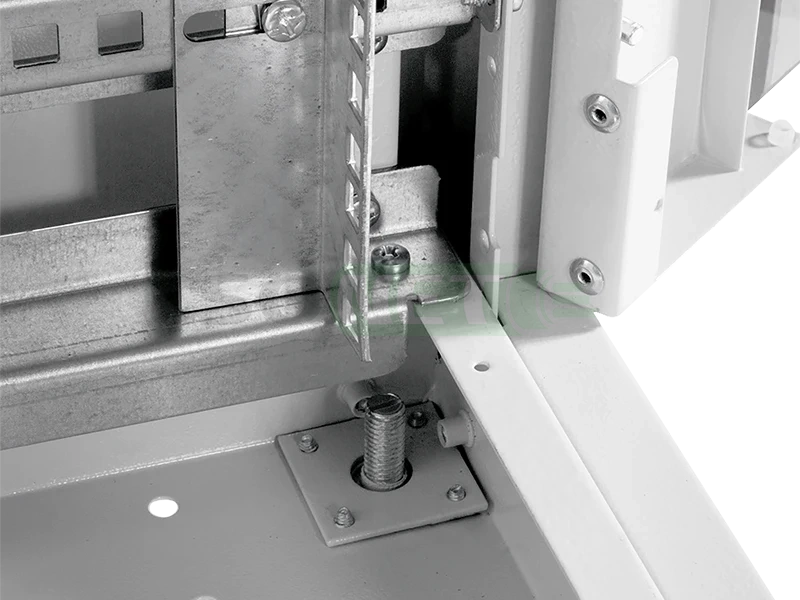

Предусмотрены резьбовые отверстия для установки винтовых опор, идут в комплекте. |
![]() |
Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплект не входят). Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность. Модификации роликов: СТК-ШТК-Э-50 Внимание! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке. |
![]() |
-
Крестообразная отвертка 150мм шлиц РН 2
-
Шуруповерт + удлинитель 30-50мм + насадка шлиц РН 2
- Съемник для гайки в обойме
-
13 мм рожковый гаечный ключ
- Универсальный нож
-
Линейка с функцией измерения уровня

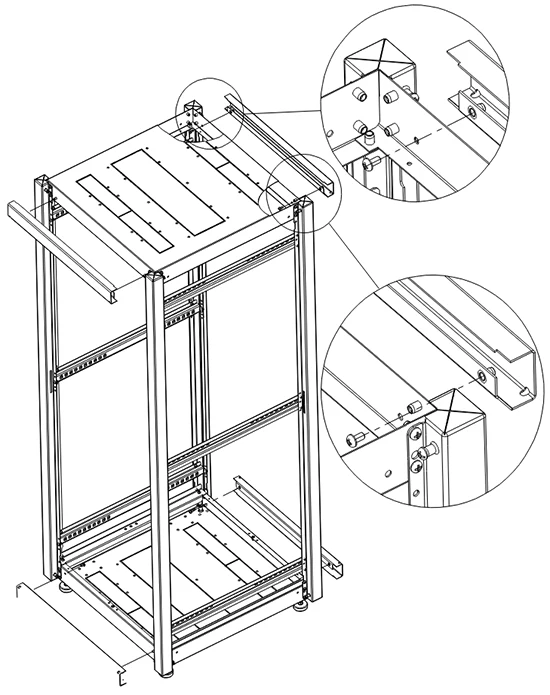

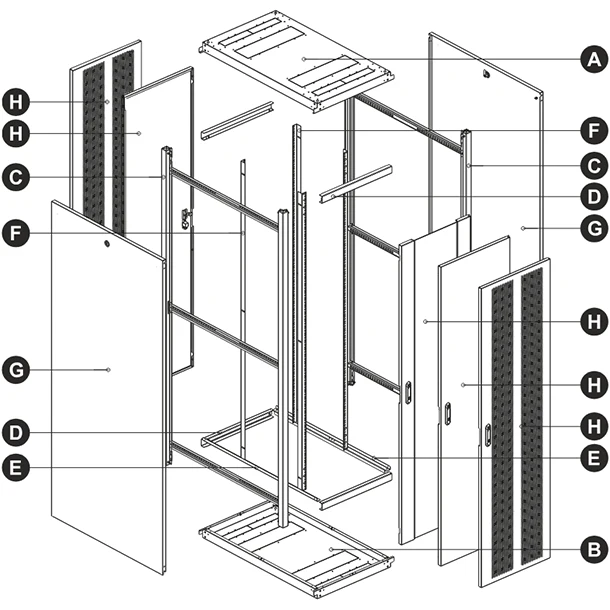

Наименование, количество |
Изображение | ||
A - Крыша - 1 штука |
![]() |
||
B - Основание - 1 штука | |||
C - Рама боковая - 2 штуки | |||
D - Опора двери- 2 штуки | |||
E - Усиление - 1 штука | |||
F - Вертикальная направляющая - 2 штуки* | |||
G - Стенка боковая - 4 штуки | |||
H - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки* | |||
*Зависит от комплектации |
Перечень крепежа, входящий в комплект сборки шкафа. |
||||||
Изображение |
Наименование |
Количество, штук |
Изображение | Наименование | Количество, штук | |
![]() |
Винт М6х12 |
16 |
![]() |

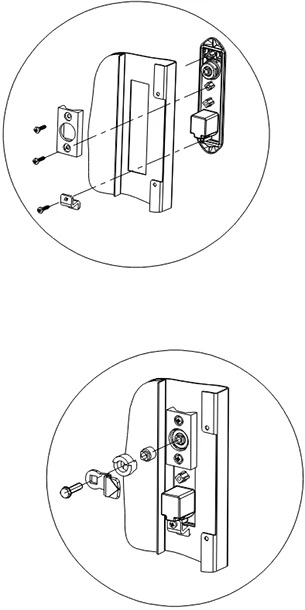

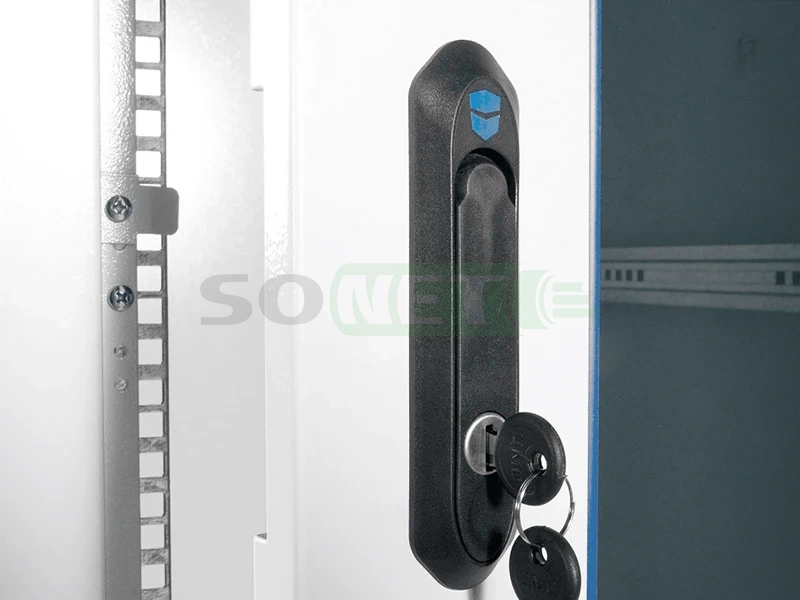

Усиленный точечный замок |
2 |
|
![]() |
Винт резьбоформирующий М5х10 |
52 |
![]() |
Точечный замок | 2 | |
![]() |
Гайка с фиксатором М6 | 24 |
![]() |
Упор боковой стенки |
2 | |
![]() |
Демпфер | 8 |
![]() |
Зацеп язычка |
2 |
|
![]() |

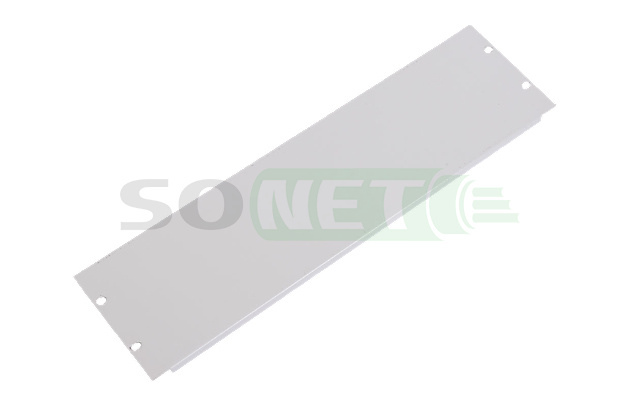

Заглушка | 4 |
![]() |
Комплект заземления | 1 | |
![]() |
Шайба пластиковая 5 |
4 |
![]() |
Ножки |
4 | |
Габаритные размеры и свойства шкафа: ШТК-Э-18.6.8-13АА |
|||||
Габариты изделия в сборе, (ВхШхГ) - 920х598х800 мм |
Монтажная глубина минимальная - 390 мм |
Монтажная глубина максимальная - 715 мм |
Вес шкафа, нетто - 50 кг |
![]() |
|
Габаритные размеры и состав упаковки |
|||||
Место 1: 1) Габариты(ВхШхГ) - 850х645х195 мм 2) Вес - 28 кг 3) Объём - 0.106м³ |
Место 2: 1) Габариты(ВхШхГ) - 930х830х135 мм 2) Вес - 22 кг 3) Объём - 0.104м³ |
Общий объем упаковки: 1) Объём - 0.210 м³ 2) Вес - 50 кг |
|||
