Шкаф климатический навесной 9U 600х600, сэндвич-панель, укомплектованный, П-3

Цена с НДС (указана за шт)
розничная
118 575 ₽
мелкооптовая
112 251 ₽
оптовая
106 717.50 ₽
Заказать
Информация
Код Сонет
29879
Артикул
ШКУ-П-3-9.6
Бренд
ReDGen
Срок поставки
30 рабочих дней
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары

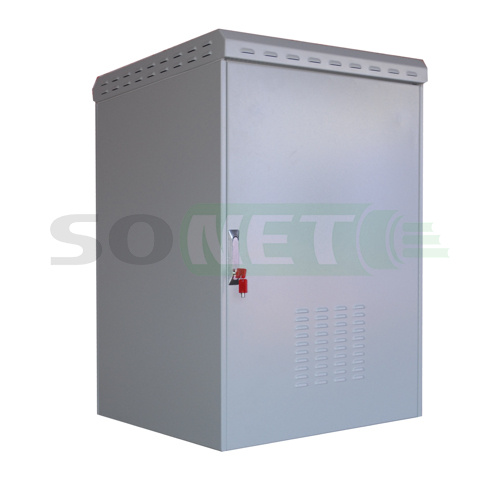

ТЕРМОШКАФ УЛИЧНЫЙ НАВЕСНОЙ 9U 600х600, ШКУ-П-3-9.6

Публикуемые цены на полностью укомплектованный шкаф!

НАЗНАЧЕНИЕ УЛИЧНЫХ ВСЕПОГОДНЫХ ШКАФОВ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКУ-П-3-Х.

Шкаф уличный навесной – профессиональной серии ШКУ-П-3-х является универсальным всепогодным термошкафом (термоящиком), оборудованным климатической системой. Предназначен для размещения прецизионного оборудования и его эксплуатации в суровых условиях окружающей среды. Шкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице и на различных производствах, используются для создания узлов:

·      сбора и предварительной обработки данных,

·      мониторинга различных параметров окружающей среды,

·      военных, связных и специальных приложениях…

Всепогодный уличный шкаф надежно защищает установленное оборудование от климатических воздействий внешней среды и создает внутри микроклимат для нормального функционирования размещенного оборудования. Класс защиты термошкафа не менее IP54. Шкафы серии ШКУ-П-З-х являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.



КОНСТРУКТОРСКИЕ ОСОБЕННОСТИ УЛИЧНОЙ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКАФОВ.

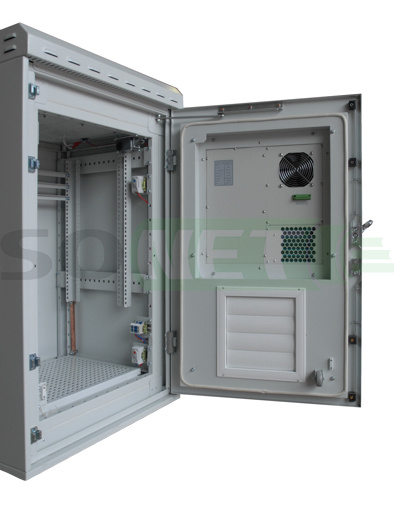

Термошкаф серии ШКУ-П-3-х представляет собой конструкцию, изготовленную по принципу сендвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Стенки, двери и дно шкафа утеплены.

  • Внешний и внутренний корпуса шкафа изготовлены из стали 08ПС толщиной 1,5/0,7мм;
  • Теплоизолятор - ППС, вспененный пенополистирол с негорючими добавками толщиной 50 мм.

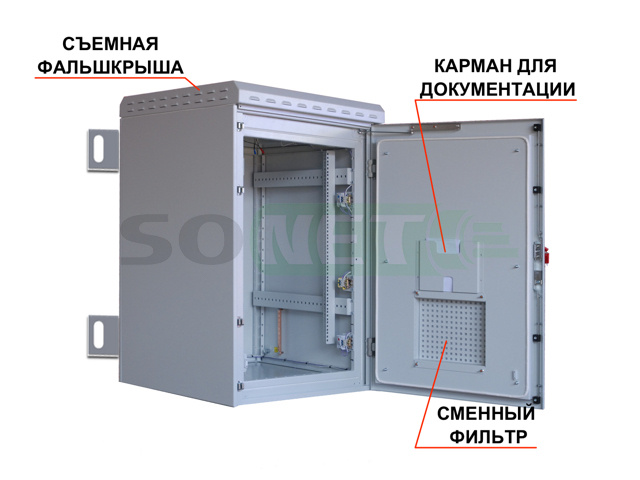

  • Двери шкафа снабжены мощным замком с запиранием на две или четыре стороны, оснащены "жабрами" приточной вентиляции со сменным фильтром. На дверь шкафа установлен ограничитель открытия двери до 110 градусов. На дверь обычно навешивается кондиционер. (по требованию заказчика).

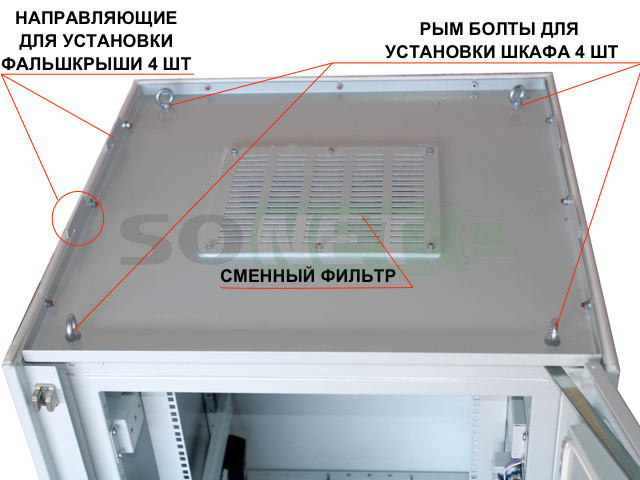

  • Крыша шкафа оснащена вентиляторным блоком, рым-болтами (опционально), закрыта съемной фальшкрышей с отверстиями воздуховодов.
  • Дно шкафа оснащено герметичными кабельными вводами.
  • Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035

*Возможна окраска корпуса в любой цвет, в несколько слоев, или покрытие защитным лаком.

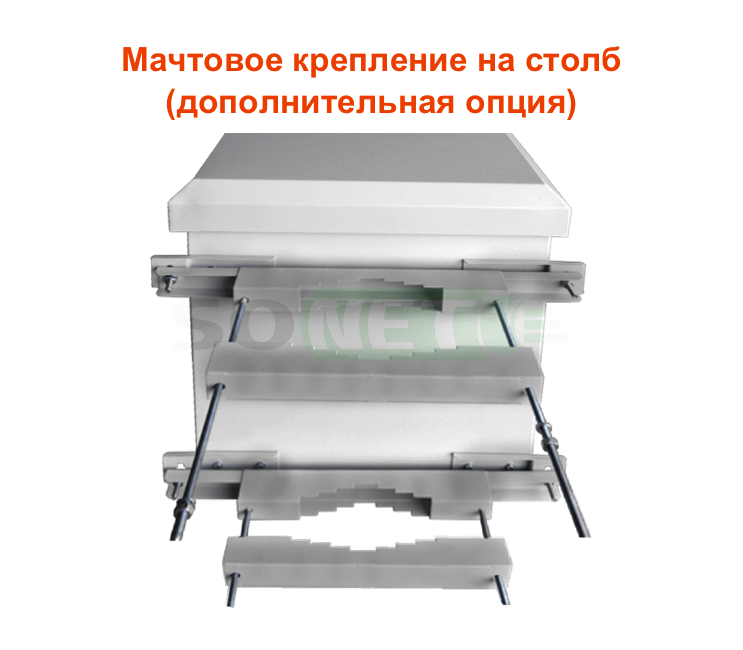

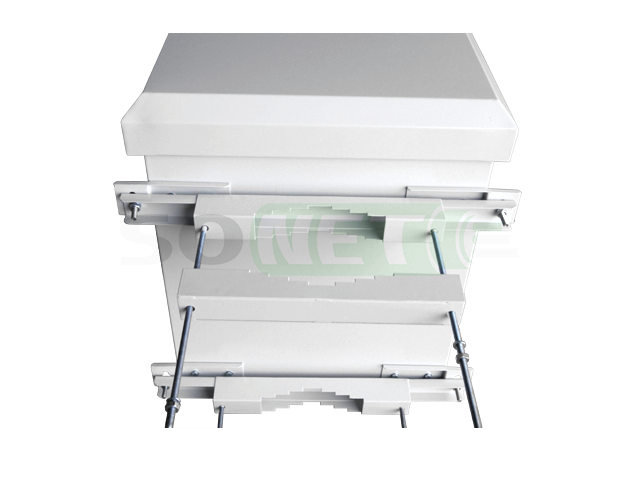

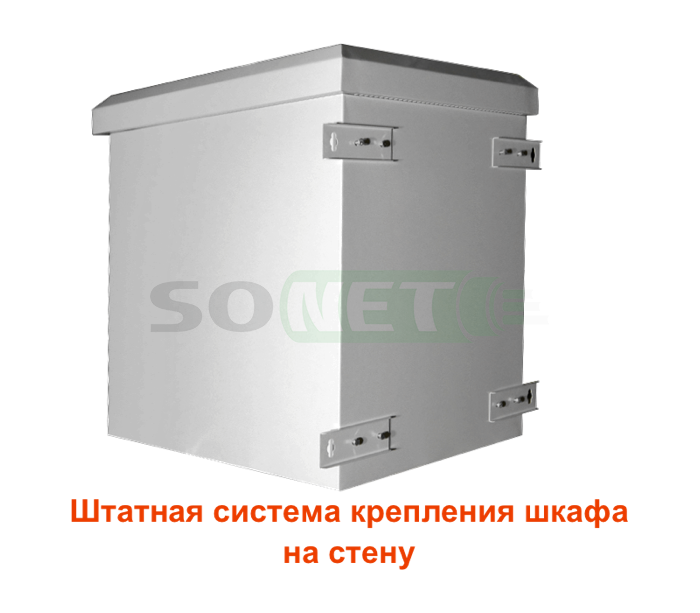

Шкаф размещается на стене используя кронштейны из комплекта, или на опоре (дополнительно заказывается комплект мачтового крепления).

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и вытяжного блока вентилятора. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или вентилятор. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор.

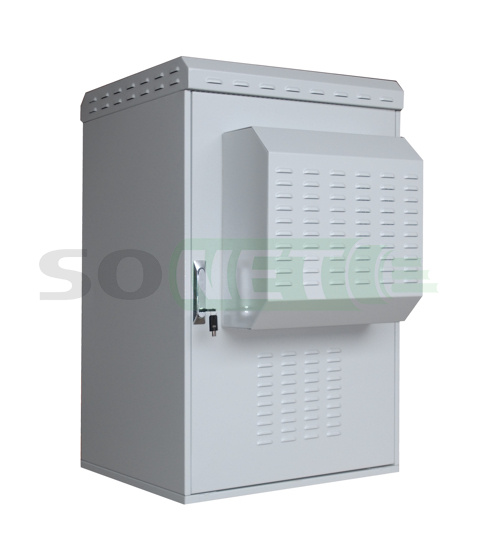

По требованию заказчика возможна установка кондиционера (охладителя), со своим термостатом.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-3-х

артикул

типоразмер

Внешн. высота, мм

внутрен высота, мм

рабочая высота,  U / мм

внешняя глубина, мм

внутрен глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-П-3-6.6

 6U 600x600







790

690

590



0,41

87

ШКУ-П-3-6.8

 6U 600x800

655

460

6 / 280

990

890

790

400х600

0,52

94

ШКУ-П-3-6.9

 6U 600x900







1090

990

890



0,57

99

ШКУ-П-3-9.6

 9U 600x600







790

690

590



0,5

97

ШКУ-П-3-9.8

 9U 600x800

788

593

9 / 400

990

890

790

533Х600

0,62

109

ШКУ-П-2-9.9

 9U 600x900







1090

990

890



0,69

121

ШКУ-П-3-12.6

 12U 600x600







790

690

590



0,58

105

ШКУ-П-3-12.8

 12U 600x800

921

727

12 / 550

990

890

790

667х600

0,73

113

ШКУ-П-3-12.9

 12U 600x900







1090

990

890



0,8

119

ШКУ-П-3-15.6

 15U 600x600







790

690

590



0,67

118

ШКУ-П-3-15.8

 15U 600x800

1055

861

15 / 667

990

890

790

800х600

0,84

130

ШКУ-П-3-15.9

 15U 600x900







1090

990

890



0,92

140

ШКУ-П-3-18.6

 18U 600x600







790

690

590



0,75

130

ШКУ-П-3-18.8

 18U 600x800

1188

993

18 / 810

990

890

790

933х600

0,94

147

ШКУ-П-3-18.9

 18U 600x900







1090

990

890



1,04

160

*примечания:

1. Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм;

2. Внутренняя высота – внутреннее расстояние от дна шкафа до его крыши;

3. Внутренняя глубина – внутреннее расстояние от закрытой двери до задней стенки;

4. Рабочая глубина – расстояние по максимально раздвинутым юнитовым стойкам.

При этом расстояние от двери до передних стоек -80 мм, от задних стоек до задней стенки -20 мм;

5. Глубина внешняя и внутренняя указана на версию шкафов без кондиционера;

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА.

Шкаф поставляется в сборе, укомплектованный оборудованием – в базовой комплектации или по спецификации заказчика – контроллером, датчиками, термостатами… Готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.


Характеристики

Физические параметры:

Материал изготовления шкафа сталь 08ПС толщиной                                     1,5мм.
Теплоизолятор сэндвич панель                                                          толщиной 50 мм.
Теплопроводность теплоизолятора                                                              0,034 Вт/мК.
Фильтрующий элемент                                  ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция                                                                                                            EN 50272-2.
Класс защиты от пыли и влаги                                                                            IP54-IP55.
Климатическое исполнение                                                           УХЛ 1 по ГОСТ 15150.
Грузоподъемность:                                                                                                      100 кг.
        с дополнительными усиливающими элементами:                                       200 кг.
Внутреннее пространство                                                                                   19” стойка.


ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

Блок вытяжных вентиляторов.

Термостаты 2 шт.

Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

При температуре внешней среды от +20 до +50оС работает вентилятор .



КОНДИЦИОНЕРЫ, ИСПОЛЬЗУЕМЫЕ В БАЗОВЫХ МОДЕЛЯХ ШКАФОВ ШКУ-П-3-х. ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ И СОВМЕСТИМОСТЬ.



Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U

Комплектация

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-3-х



наименование

Базовая характеристика

количество

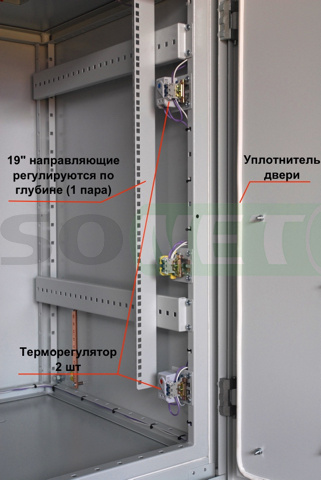

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт.

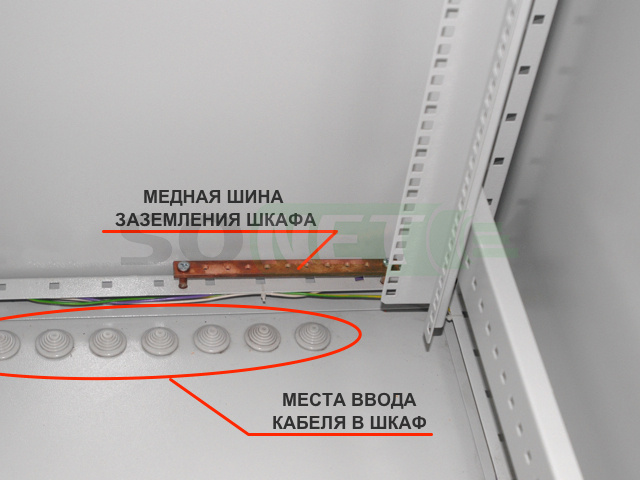

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

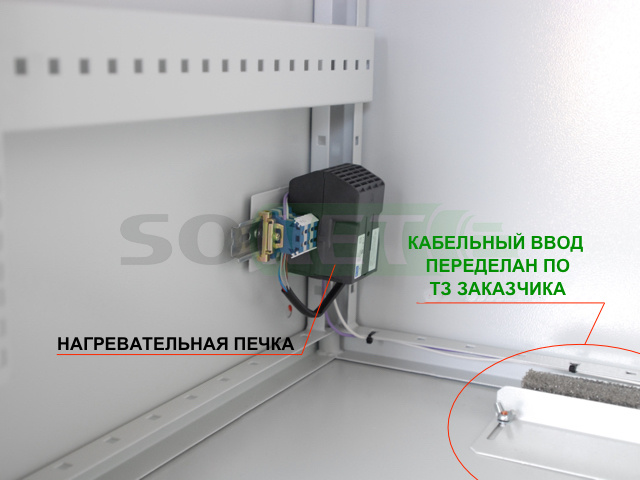

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт



Габариты и вес
вес шкафа: 97 кг.
объем шкафа: 0.5 м3
Файлы
Срок действия
22.03.2022 - 21.03.2025
Тип
Сертификат соответствия УХЛ
Срок действия
21.07.2023 - 20.07.2026
Тип
Сертификат соответствия
