Шкаф климатический навесной 18U 600х900, укомплектованный, сэндвич-панель, нержавеющая сталь IP 65,

Цена с НДС (указана за шт)
розничная
501 450 ₽
мелкооптовая
474 706 ₽
оптовая
451 305 ₽
Заказать
Информация
Код Сонет
29699
Артикул
ШКУ.Н-П-3.65-18.9
Бренд
ReDGen
Срок поставки
30 рабочих дней
Паспорт и сертификаты
Описание
Характеристики
Файлы
Описание
Характеристики
Файлы

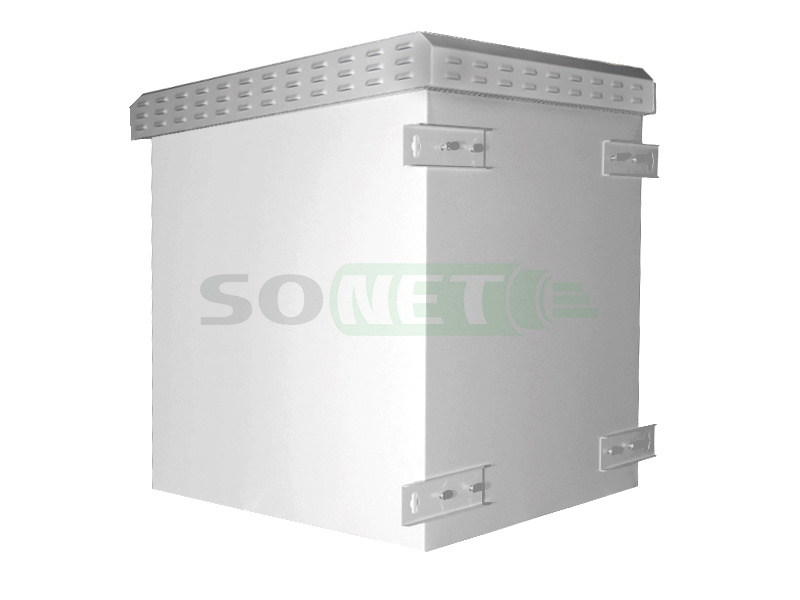

Шкаф климатический 18U телекоммуникационный IP65 в корпусе из нержавеющей стали 600х900. Настенный. Профессиональная серия ШКУ.Н-П-3.65-18.9

Публикуемые цены на полностью укомплектованный шкаф!

ОБЛАСТЬ ПРИМЕНЕНИЯ ПРОФЕССИОНАЛЬНЫХ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

Шкаф уличный напольный профессиональной серии ШКУ.Н-П-3.65-х является универсальным всепогодным термошкафом (термоящиком), оборудованный климатической системой. Предназначен для размещения прецизионного оборудования и его эксплуатации в агрессивных условиях окружающей среды. Шкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры в прибрежных зонах, вдоль дорог, в зонах туманов, на различных производствах, используются для создания следующих узлов:

·           серверных и телекоммуникационных приложений;

·           сбора и предварительной обработки данных,

·           мониторинга различных параметров окружающей среды,

·           военных, связных и специальных приложениях,

·           научных и лабораторных применений,

·           …

Всепогодный уличный шкаф надежно защищает (фактически изолирует) установленное оборудование от климатических воздействий внешней среды и создает внутри микроклимат для нормального функционирования размещенного оборудования. Класс защиты термошкафа не менее IP65. Наружняя вентиляция отсутствует!!! Шкафы серии ШКУ(.Н)-П-3.65-х являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

ОСОБЕННОСТИ КОНСТРУКТИВА ПРОФЕССИОНАЛЬНОГО

КЛИМАТИЧЕСКОГО ШКАФА

Термошкаф серии ШКУ(.Н)-П-3.65-х представляет собой конструкцию, изготовленную по принципу сендвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода.

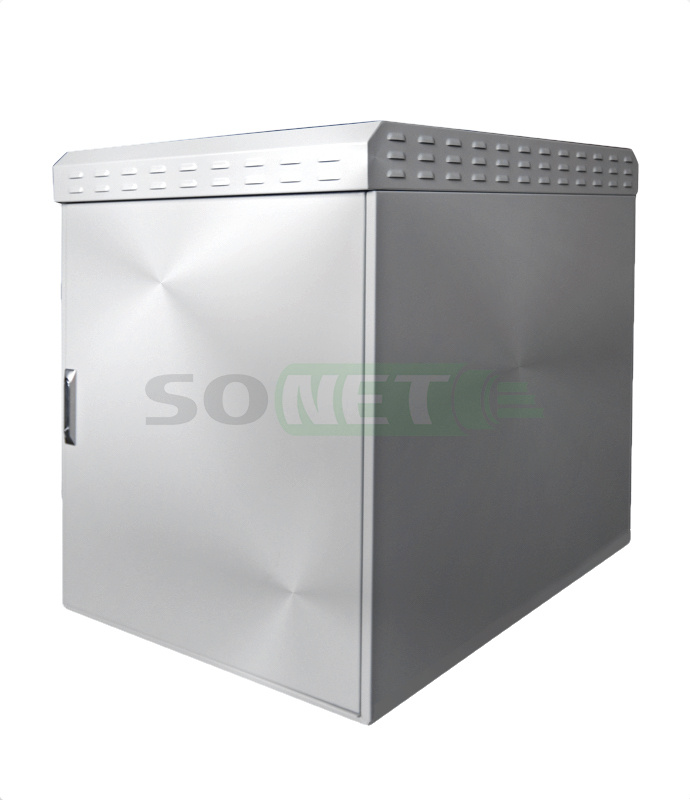

  • Внешняя оболочка сэндвич панели изготовлена из нержавеющей стали AISI304 толщиной 1,5 мм. Не окрашена.

  • Внутренняя оболочка из стали 08ПС толщиной 0.7 мм. Окрашена полимерно-порошковой краской RAL7035.

  • Утеплитель между ними вспененный ППС толщиной 50мм;

·           Шкаф изготовлен из сендвич панели толщиной 50мм.

·           Внешняя вентиляция отсутствует.

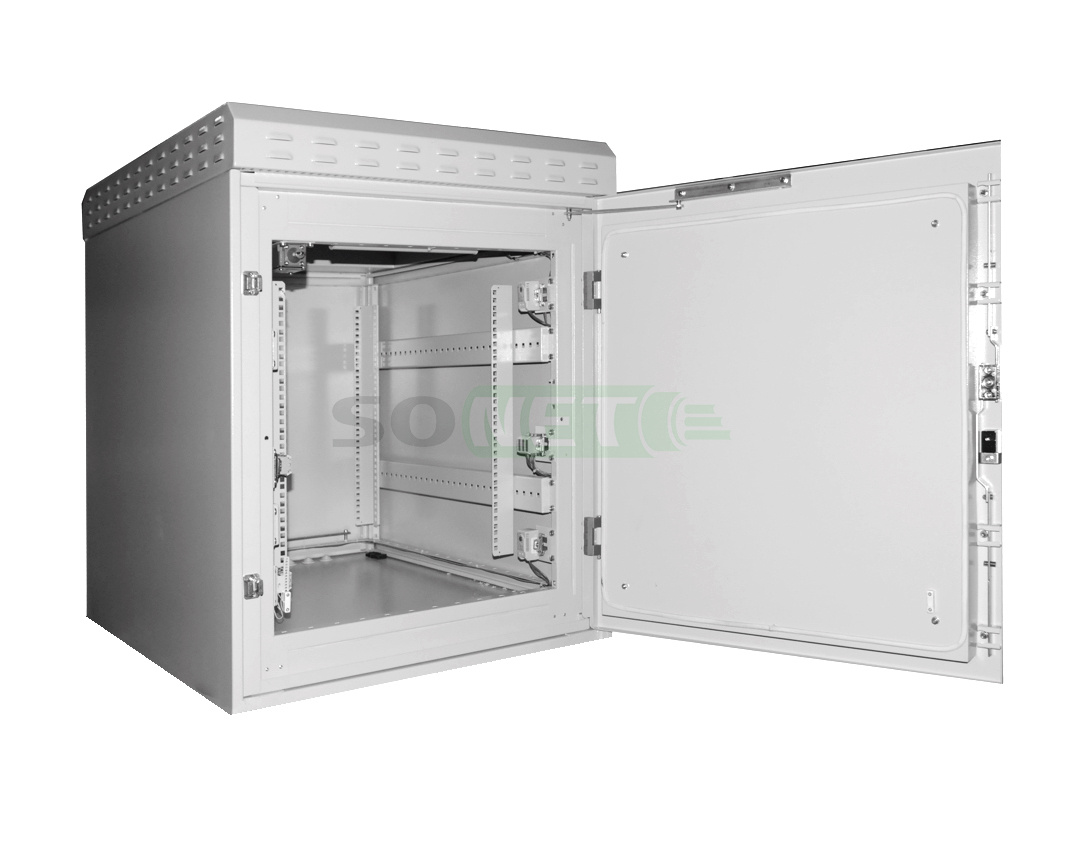

·           Дверь шкафа: оснащена ограничителем угла открытия, карманом для документов, датчиком открытия двери. Дверь шкафа снабжены мощным замком с запиранием на две или четыре стороны.

·           Дно шкафа: установлены герметичные кабельные вводы манжетного типа, кронштейны для установки монтажных профилей.

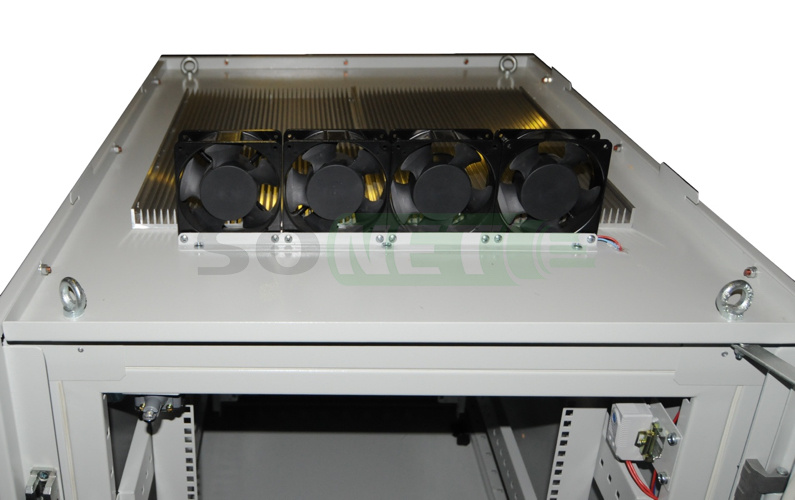

·           Крыша шкафа: оборудована радиаторным модулем охлаждения с наружными вентиляторами обдува, кронштейнами для установки монтажных профилей, оснащена рым болтами. Крыша шкафа закрыта съемной фальшь крышей.

·           Фальшь крыша - съемная, трапециевидной формы, сталь толщиной 1,5 мм марки 08ПС, наличие воздуховодов вентиляции обдува.

·           Термошкаф не окрашен.*

*Возможна окраска корпуса в любой цвет в несколько слоев или покрытие защитным лаком.

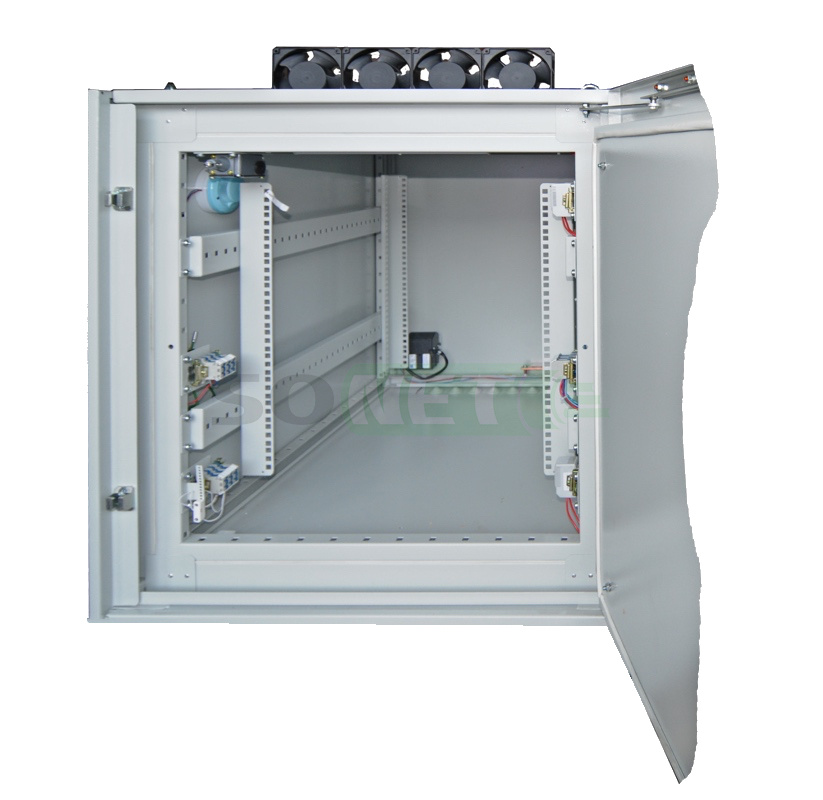

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и радиатора охлаждения с обдувом внешними вентиляторами. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или штатную систему охлаждения. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор обдува.

МОДЕЛЬНЫЙ РЯД ШКАФОВ СЕРИИ ШКУ(.Н)-П-3.65 ВЕС/ГАБАРИТЫ:

артикул

типоразмер

внешн. высота, мм

внутрен высота, мм

рабочая высота, U / мм

внешн глубина, мм

внутрен глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес кг

ШКУ(.Н)-П-3.65-6.6

 6U 600x600

790

690

590

0,45

89

ШКУ(.Н)-П-3.65-6.8

 6U 600x800

705

460

6 / 280

990

890

790

400х600

0,56

96

ШКУ(.Н)-П-3.65-6.9

 6U 600x900

1090

990

890

0,61

101

ШКУ(.Н)-П-3.65-9.6

 9U 600x600

790

690

590

0,53

99

ШКУ(.Н)-П-3.65-9.8

 9U 600x800

838

593

9 / 400

990

890

790

533Х600

0,66

111

ШКУ(.Н)-П-3.65-9.9

 9U 600x900

1090

990

890

0,73

123

ШКУ-П(.Н)-3.65-12.6

 12U 600x600

790

690

590

0,61

107

ШКУ(.Н)-П-3.65-12.8

 12U 600x800

971

727

12 / 550

990

890

790

667х600

0,77

115

ШКУ(.Н)-П-3.65-12.9

 12U 600x900

1090

990

890

0,85

121

ШКУ(.Н)-П-3.65-15.6

 15U 600x600

790

690

590

0,7

120

ШКУ(.Н)-П-3.65-15.8

 15U 600x800

1105

861

15 / 667

990

890

790

800х600

0,88

142

ШКУ(.Н)-П-3.65-15.9

 15U 600x900

1090

990

890

0,96

169

ШКУ(.Н)-П-3.65-18.6

 18U 600x600

790

690

590

0,78

132

ШКУ(.Н)-П-3.65-18.8

 18U 600x800

1238

993

18 / 810

990

890

790

933х600

0,98

148

ШКУ(.Н)-П-3.65-18.9

 18U 600x900

1090

990

890

1,08

162

Таблица 1.

*Примечания:

1.Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм;

2.Внутренняя высота – внутреннее расстояние от дна шкафа до его крыши;

3.Внутренняя глубина – внутреннее расстояние от закрытой двери до задней стенки;

4.Рабочая глубина – расстояние по максимально раздвинутым юнитовым стойкам.

При этом расстояние от двери до передних стоек -80 мм, от задних стоек до задней

стенки -20 мм;

5.Глубина внешняя и внутренняя указана на версию шкафов без кондиционера;

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Перевозка шкафа допустима в строго вертикальном положении, на поддоне, в заводской упаковке!

НЕСТАНДАРТНЫЕ РЕШЕНИЯ.

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.


Характеристики

Физические параметры шкафа:

Материал изготовления нержавеющая сталь AISI304                     толщиной1,5мм.
Теплоизолятор сэндвич панель                                                          толщиной 50 мм.
Теплопроводность теплоизолятора                                                              0,034 Вт/мК.
Фильтрующий элемент                                  ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция                                                                                                            EN 50272-2.
Класс защиты от пыли и влаги                                                                            IP54-IP55.
Климатическое исполнение                                                           УХЛ 1 по ГОСТ 15150.
Грузоподъемность:                                                                                                      100 кг.
        с дополнительными усиливающими элементами:                                       200 кг.
Внутреннее пространство                                                                                   19” стойка.
