Шкаф климатический навесной 18U 600х900, укомплектованный, нержавеющая сталь IP 65, Н-П-1

Цена с НДС (указана за шт)
розничная
370 500 ₽
мелкооптовая
350 740 ₽
оптовая
333 450 ₽
Заказать
Информация
Код Сонет
29693
Артикул
ШКУ.Н-П-1.65-18.9
Бренд
ReDGen
Паспорт и сертификаты
Описание
Характеристики
Файлы
Описание
Характеристики
Файлы

Шкаф уличный IP65 телекоммуникационный 18U в корпусе из нержавеющей стали, настенный  600х900мм, ШКУ.Н-П-1.65-18.9

Публикуемые цены на полностью укомплектованный шкаф!

ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

Шкаф уличный навесной – серии ШКУ.Н-П-1.65-х является универсальным всепогодным термошкафом (термоящиком), оборудованным климатической системой. Предназначен для размещения связного, телекоммуникационного оборудования и его эксплуатации в агрессивных условиях окружающей среды. Шкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице, в прибрежной зоне, зоне туманов, вдоль дорог и на различных производствах, используются для создания узлов:

·    сбора и предварительной обработки данных,

·    мониторинга различных параметров окружающей среды,

·    военных, связных и специальных приложениях…

Всепогодный уличный шкаф надежно защищает (фактически изолирует) установленное оборудование от климатических воздействий внешней среды и создает внутри микроклимат для нормального функционирования размещенного оборудования. Класс защиты термошкафа не менее IP65. Наружняя вентиляция отсутствует!!!Шкафы серии ШКУ.Н-П-1.65-х являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

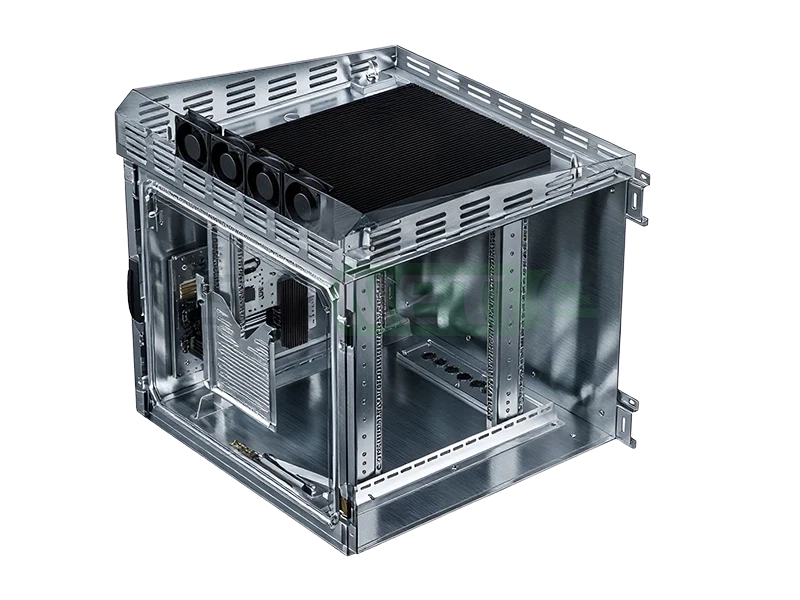

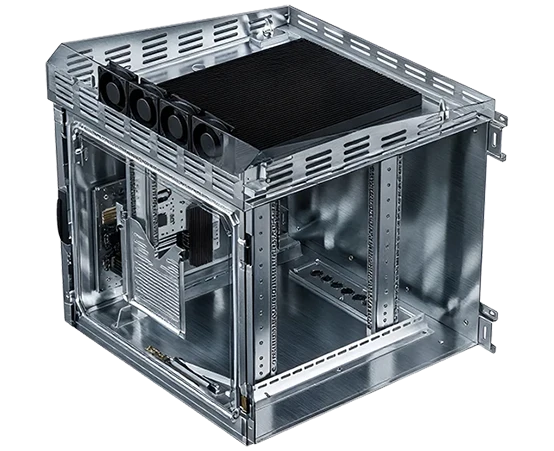

КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

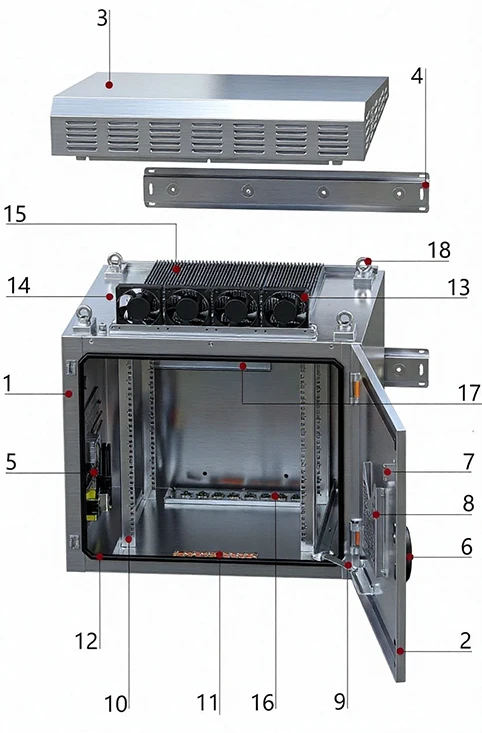

Термошкаф серии ШКУ.Н-П-1.65-х представляет собой металлический каркас с дверцей и со стенками из листового металла - нержавеющей стали AISI304. Шкаф изнутри оклеен фольгированным утеплителем типа пенофол толщиной 10мм. Наличие утеплителя позволяет поддерживать внутри шкафа заданную температуру и исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Двери и дно шкафа утеплены. Двери шкафа снабжены мощным замком с запиранием на две или четыре стороны.

·    Корпус шкаф изготовлен из стали марки AISI304 толщиной 1,5мм;

·    Теплоизолятор, фольгированный (типа пенофол) толщиной 10 мм;

·    Вентиляция, наружней вентиляции нет!!

·    Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.

·    Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

·    Крыша шкафа: сталь толщиной 1,5 – 2 мм, утеплена, оборудована радиаторным модулем охлаждения с наружними вентиляторами обдува, кронштейнами для установки монтажных профилей, оснащена рым болтами.Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вентиляции обдува.

Цоколь отсутствует!

Термошкаф поставляется не окрашенным!*

*Возможна окраска корпуса в любой цвет, и/или покрытие защитным лаком.

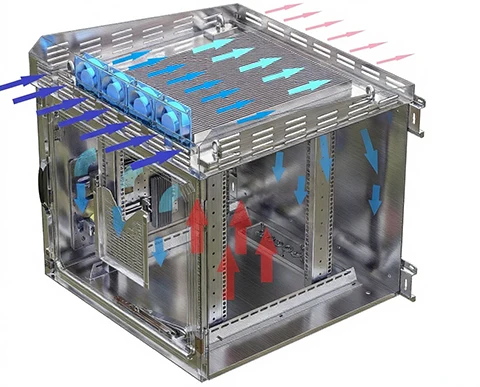

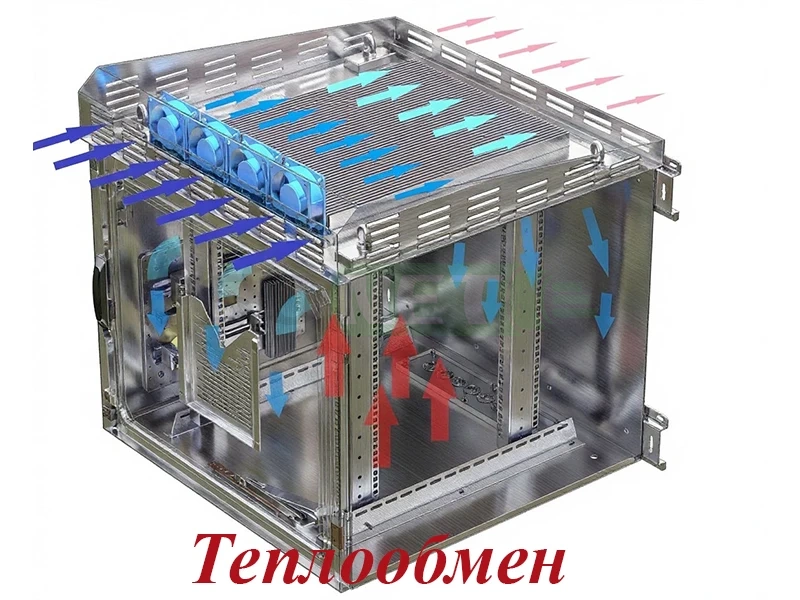

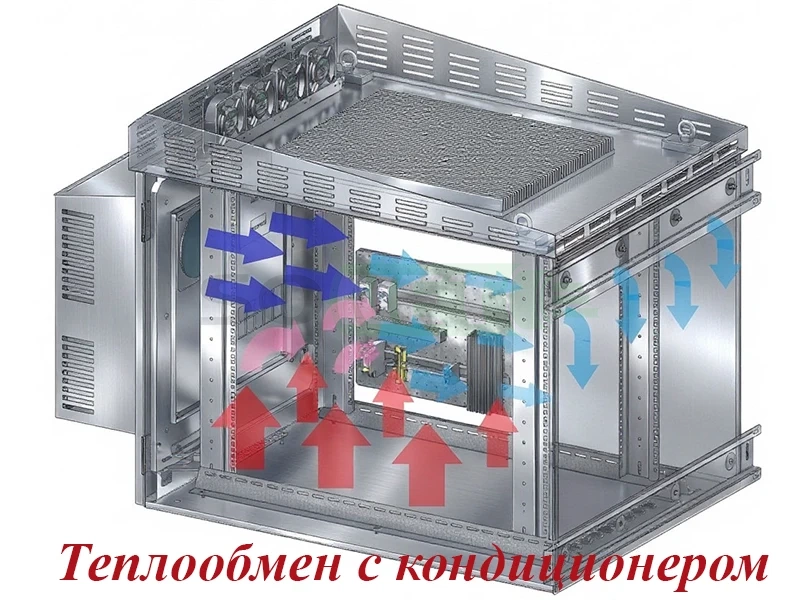

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой закрытого типа. Базовая система контроля климата построена на нагревателе воздуха и радиатора охлаждения с обдувом внешними вентиляторами. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или штатную систему охлаждения. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор обдува.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ.Н-П-1.65-х

артикул

типоразмер

внешняя высота, мм

внутрен. высота, мм

рабочая высота, U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-П-1.65-6.6

 6U 600x600

506

370

6 /280

790

740

560

280х630

0,29

36

ШКУ-П-1.65-6.9

 6U 600x900

506

370

6 /280

1090

1040

860

280х630

0,4

42

ШКУ-П-1.65-9.6

  9U 600x600   640  505  9 / 400 790   740  560 414x630   0,37 42

ШКУ-П-1.65-9.9

  9U 600x900   640  505  9/400  1090  1040  860  414x630 0,51   49

ШКУ-П-1.65-12.6

12U 600x600

773

640

12 /550

790

740

560

550х630

0,46

48

ШКУ-П-1.65-12.9

12U 600x900

773

640

12 /550

1090

1040

860

550х630

0,63

55

ШКУ-П-1.65-15.6

  15U 600x600  857  773 15 / 667  790  740   560  683x630  0,54  53
 ШКУ-П-1.65-15.9   15U 600x900  857  773 15 / 667 1090   1040  890  683x630  0,75  61

ШКУ-П-1.65-18.6

 18U 600x600

1040

906

18 /810

790

740

560

815х630

0,63

59

ШКУ-П-1.65-18.9

 18U 600x900

1040

906

18 /810

1090

1040

860

815х630

0,86

67

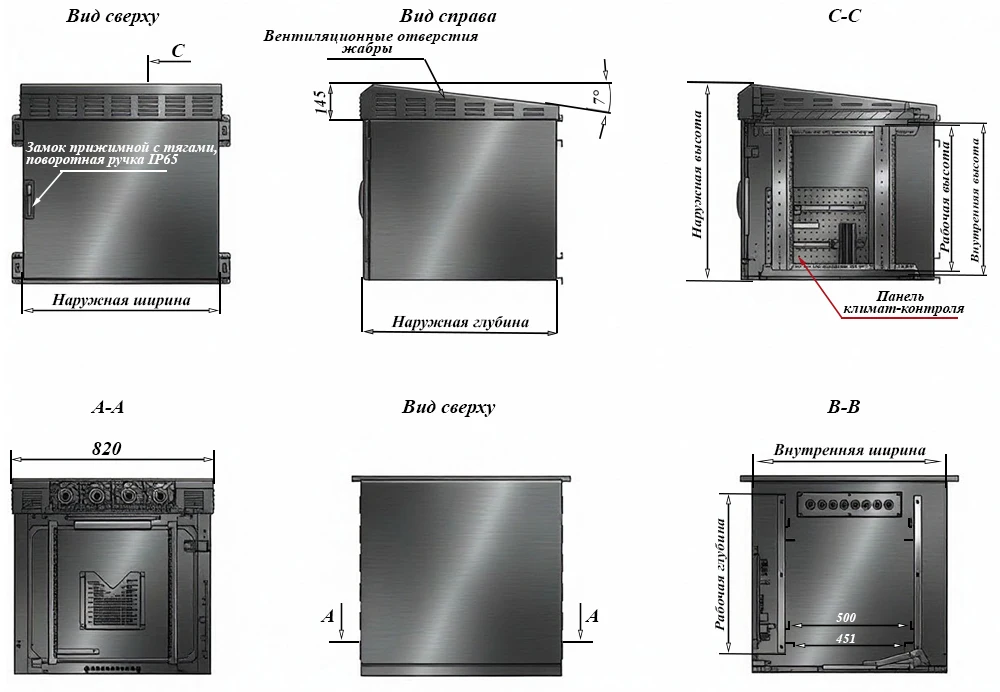

*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;

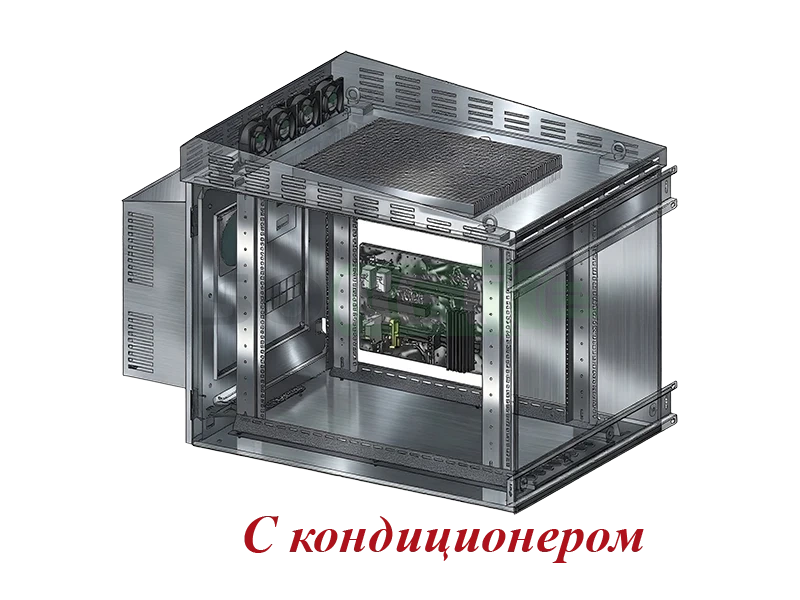

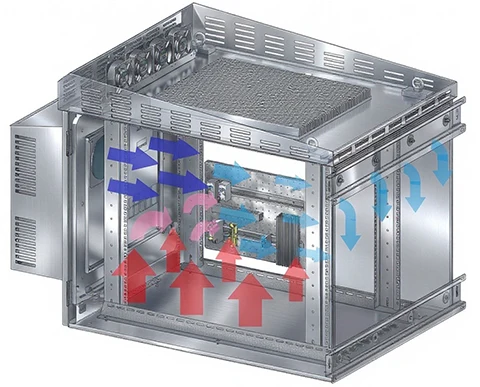

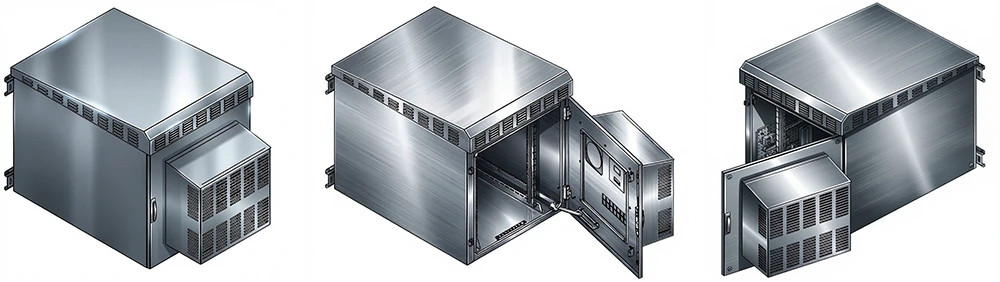

- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;

**Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Транспортировка шкафа возможна только в вертикальном положении, в один ряд. В противном случае производитель не несет ответственность за сохранение геометрии и класса защиты шкафа.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.



Характеристики

Физические параметры:

Материал изготовления шкафа нержавеющая сталь AISI 304                          1,5мм.
Теплоизолятор фольгированный, типа пенофол                            толщиной 10 мм.
Теплопроводность теплоизолятора                                                              0,034 Вт/мК.
Фильтрующий элемент                                  ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция                                                                                                          EN 50272-2.
Класс защиты от пыли и влаги                                                                           IP54-IP55.
Климатическое исполнение                                                           УХЛ 1 по ГОСТ 15150.
Грузоподъемность:                                                                                                       60 кг.
        с дополнительными усиливающими элементами:                                          160 кг.
Внутреннее пространство                                                                                   19” стойка.
