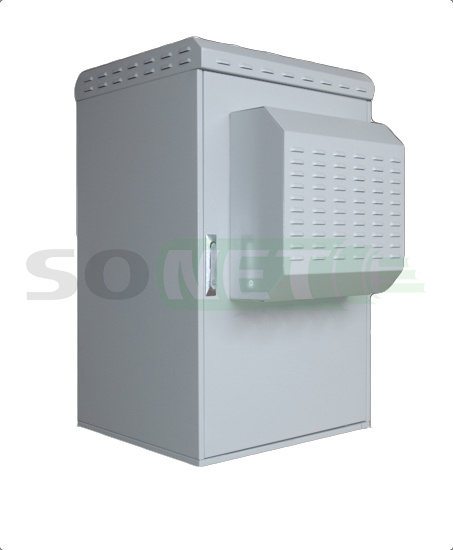

Шкаф климатический навесной 18U 600х600, сэндвич-панель, укомплектованный IP65, П-3
Термошкаф IP65 уличный телекоммуникационный 18U 600х600мм, ШКУ-П-3.65-18.6
Публикуемые цены на полностью укомплектованный шкаф!Старое название до 1.01.21г. ШКУ-П5-18.6.65
ОБЛАСТЬ ПРИМЕНЕНИЯ ПРОФЕССИОНАЛЬНЫХ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.
Шкаф уличный настенный профессиональной серии ШКУ-П-3.65-х является универсальным всепогодным термошкафом (термоящиком), оборудованный климатической системой. Предназначен для размещения прецизионного оборудования и его эксплуатации в суровых условиях окружающей среды. Шкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице и на различных производствах, используются для создания узлов:· серверных и телекоммуникационных приложений;
· сбора и предварительной обработки данных,
· мониторинга различных параметров окружающей среды,
· военных, связных и специальных приложениях,
· научных и лабораторных применений,
· …
Всепогодный уличный шкаф надежно защищает (фактически изолирует) установленное оборудование от климатических воздействий внешней среды и создает внутри микроклимат для нормального функционирования размещенного оборудования. Класс защиты термошкафа не менее IP65. Наружняя вентиляция отсутствует!!! Шкафы серии ШКУ-П-3.65-х являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
ОСОБЕННОСТИ КОНСТРУКТИВА ПРОФЕССИОНАЛЬНОГО
КЛИМАТИЧЕСКОГО ШКАФА

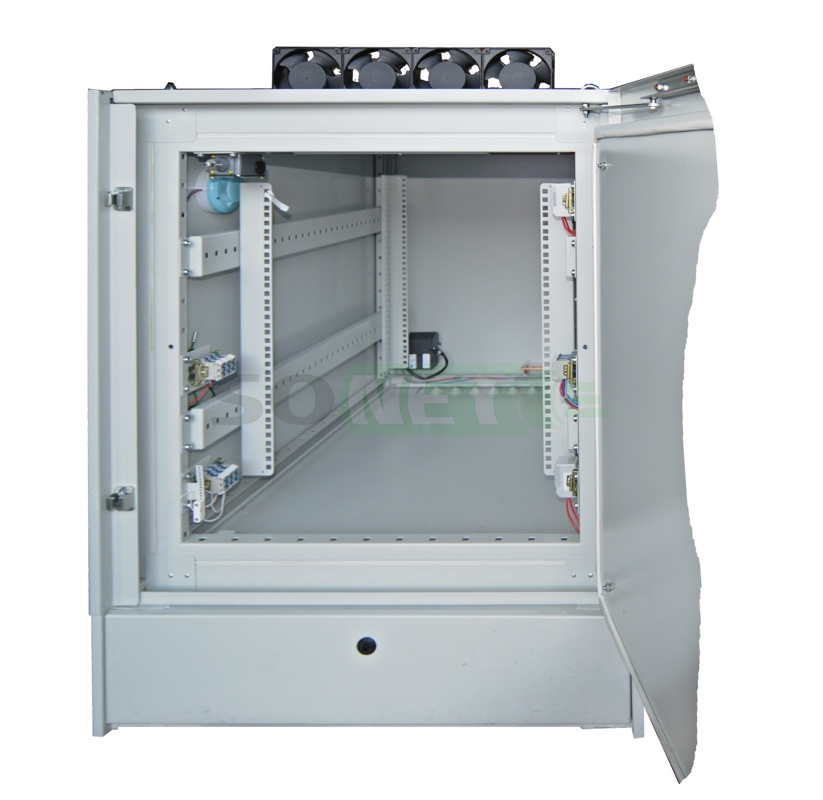

Термошкаф серии ШКУ-П-3.65-х представляет собой конструкцию, изготовленную по принципу сендвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Внешняя/внутренняя оболочки сендвич панели изготовлены из стали 08ПС толщиной 1,5 и 0,7мм соответственно, утеплитель между ними ППС толщиной 50мм;· Шкаф изготовлен из сендвич панели толщиной 50мм.
· Внешняя вентиляция отсутствует;
· Дверь шкафа: оснащена ограничителем угла открытия, карманом для документов, датчиком открытия двери. Дверь шкафа снабжены мощным замком с запиранием на две или четыре стороны.
· Дно шкафа: установлены герметичные кабельные вводы манжетного типа, кронштейны для установки монтажных профилей.

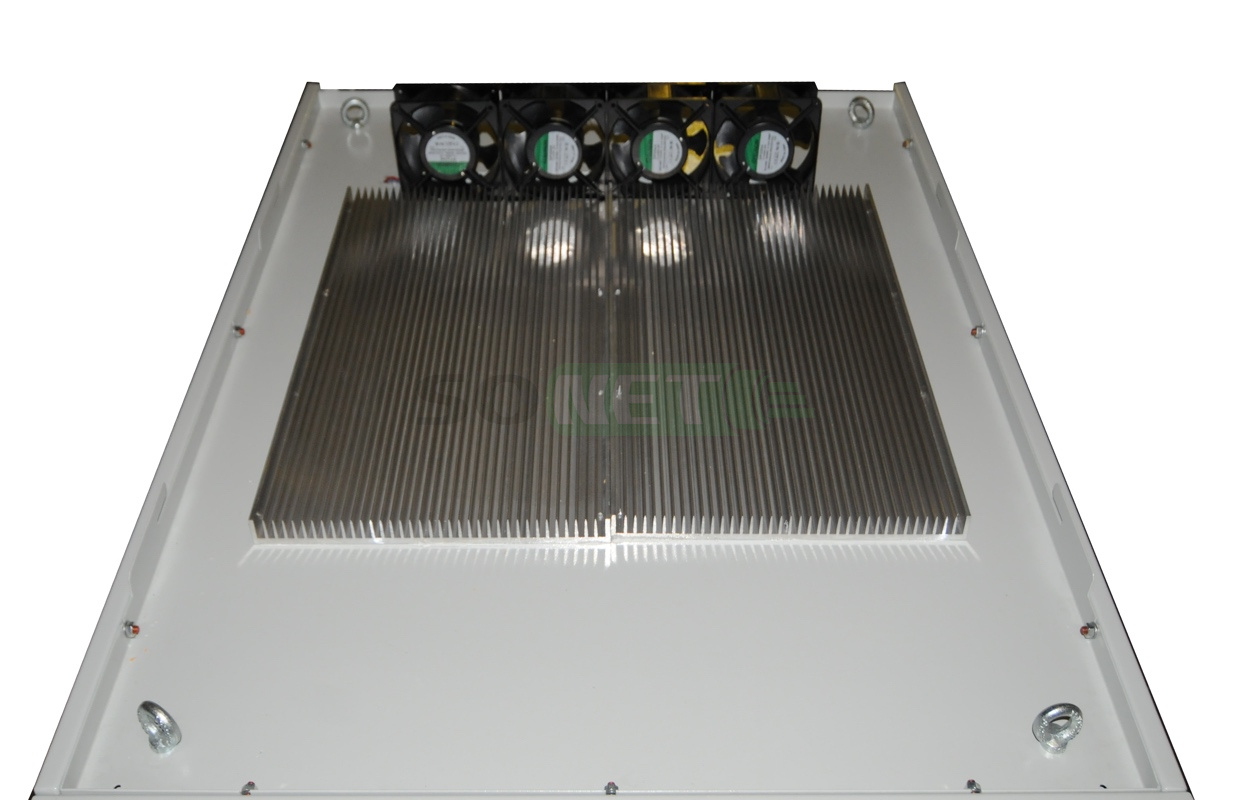

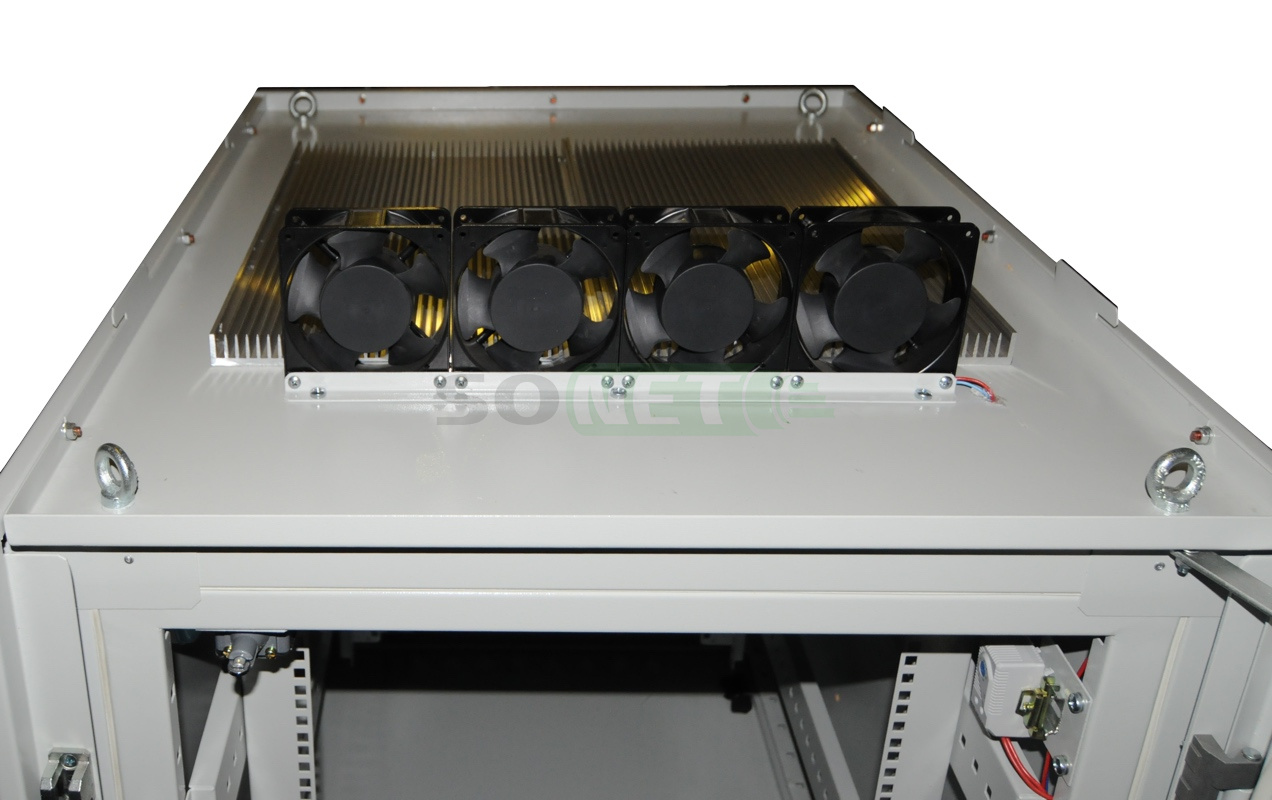

· Крыша шкафа: оборудована радиаторным модулем охлаждения с наружными вентиляторами обдува, кронштейнами для установки монтажных профилей, оснащена рым болтами. Крыша шкафа закрыта съемной фальшь крышей.
· Фальшь крыша - съемная, трапециевидной формы, сталь толщиной 1,5 мм марки 08ПС, наличие воздуховодов вентиляции обдува.
· Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035.
*Возможна окраска корпуса в любой цвет в несколько слоев или покрытие защитным лаком.
Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и радиатора охлаждения с обдувом внешними вентиляторами. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или штатную систему охлаждения. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор обдува.
МОДЕЛЬНЫЙ РЯД ШКАФОВ СЕРИИ ШКУ-П-3.65 ВЕС/ГАБАРИТЫ:
артикул |
типоразмер |
внешн. высота, мм |
внутрен высота, мм |
рабочая высота, U / мм |
внешн глубина, мм |
внутрен глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес кг |
ШКУ-П-3.65-6.6 |
6U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,45 |
89 |
ШКУ-П-3.65-6.8 |
6U 600x800 |
705 |
460 |
6 / 280 |
990 |
890 |
790 |
400х600 |
0,56 |
96 |
ШКУ-П-3.65-6.9 |
6U 600x900 |
|
|
|
1090 |
990 |
890 |
|
0,61 |
101 |
ШКУ-П-3.65-9.6 |
9U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,53 |
99 |
ШКУ-П-3.65-9.8 |
9U 600x800 |
838 |
593 |
9 / 400 |
990 |
890 |
790 |
533Х600 |
0,66 |
111 |
ШКУ-П-3.65-9.9 |
9U 600x900 |
|
|
|
1090 |
990 |
890 |
|
0,73 |
123 |
ШКУ-П-3.65-12.6 |
12U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,61 |
107 |
ШКУ-П-3.65-12.8 |
12U 600x800 |
971 |
727 |
12 / 550 |
990 |
890 |
790 |
667х600 |
0,77 |
115 |
ШКУ-П-3.65-12.9 |
12U 600x900 |
|
|
|
1090 |
990 |
890 |
|
0,85 |
121 |
ШКУ-П-3.65-15.6 |
15U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,7 |
120 |
ШКУ-П-3.65-15.8 |
15U 600x800 |
1105 |
861 |
15 / 667 |
990 |
890 |
790 |
800х600 |
0,88 |
142 |
ШКУ-П-3.65-15.9 |
15U 600x900 |
|
|
|
1090 |
990 |
890 |
|
0,96 |
169 |
ШКУ-П-3.65-18.6 |
18U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,78 |
132 |
ШКУ-П-3.65-18.8 |
18U 600x800 |
1238 |
993 |
18 / 810 |
990 |
890 |
790 |
933х600 |
0,98 |
148 |
ШКУ-П-3.65-18.9 |
18U 600x900 |
|
|
|
1090 |
990 |
890 |
|
1,08 |
162 |
Таблица 1.
*Примечания:
1.Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм;
2.Внутренняя высота – внутреннее расстояние от дна шкафа до его крыши;
3.Внутренняя глубина – внутреннее расстояние от закрытой двери до задней стенки;
4.Рабочая глубина – расстояние по максимально раздвинутым юнитовым стойкам.
При этом расстояние от двери до передних стоек -80 мм, от задних стоек до задней
стенки -20 мм;

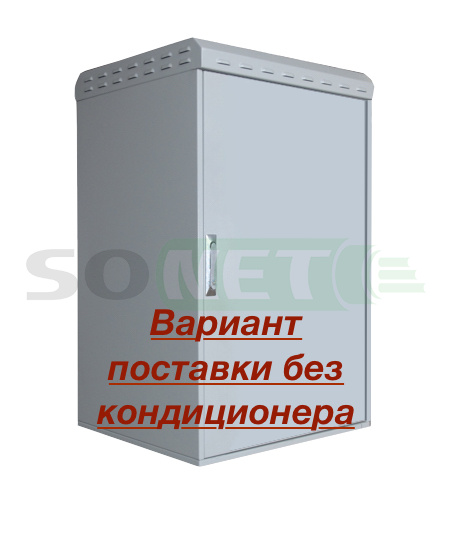

5.Глубина внешняя и внутренняя указана на версию шкафов без кондиционера;
ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА
Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.
Перевозка шкафа допустима в строго вертикальном положении, на поддоне, в заводской упаковке!
НЕСТАНДАРТНЫЕ РЕШЕНИЯ.
Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:
Материал изготовления шкафа сендвич панель толщиной 50 мм.
Теплопроводность теплоизолятора 0,034 Вт/м°С.
Конвекция EN 50272-2.
Класс защиты от пыли и влаги не менее IP65.
Климатическое исполнение УХЛ 1 по ГОСТ 15150.
Внутреннее пространство 19” стойка.
Мощность теплоотводящей системы 350вт
Грузоподъемность 100кг.
*Грузоподъемность шкафа можно увеличить до 200кг, путем установки силовых консолей, приобретаются отдельно.
ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ ТЕРМОШКАФА ШКУ-П-3.65-х
Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.
Радиатор и штатный блок вентиляторов обдува.
Термостаты 2 шт.
Напряжение питания климатической системы ~220в.
При температуре внешней среды от -5 до -45оС работает отопитель (печь).
При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50оС работает вентилятор.
КОНДИЦИОНЕРЫ, ИСПОЛЬЗУЕМЫЕ В БАЗОВЫХ МОДЕЛЯХ
ШКАФОВ ШКУ-П-3.65-х.
Геометрические размеры и совместимость.
Мощность кондиционера, кВт | габариты | Совместимость с базовыми моделями шкафов |
0,5 и 0,8кВт | 310х570х280 | 12U, 15U, 18U, 24U, 33U, 42U |
1,0 и 1,5кВт | 400х950х300 | 24U,33U, 42U |
2,0 и 2,5 кВт | 400х1580х330 | 42U |
0,5 и 0,8 кВт малогабаритный | 500х500х265 | 12U, 15U,18U, 24U, 33U, 42U |
1,0 и 1,5 кВт малогабаритный | 560х610х265 | 15U, 18U, 24U, 33U, 42U |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-3.65-х
наименование |
базовая характеристика |
количество |
19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4 шт |
Блок вентиляции обдува состоит из: |
вентилятор с подачей воздуха 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
Кронштейн крепления к стестене |
|
1 комплект |
Клапан выравнивания давления |
|
1 шт |
Шина заземления |
8 точек заземления. медная |
1 шт |
Термостат |
|
2 шт |
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
Цоколь, оснащенный дверцей, с замком |
Высота 200мм |
1 шт. |
Блок освещения |
|
1 шт |
Замок на дверь |
|
1 шт |
Комплект ключей |
|
2 шт |
Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6 шт 6 шт 8 шт |
Паспорт на шкаф |
|
1 шт |
вес шкафа 132 кг.
объем шкафа 0.78 м3
