Шкаф климатический напольный 42U 600х600, сэндвич-панель, укомплектованный, Н-3

Цена (указана за шт)
розничная
208 796.41 ₽
мелкооптовая
197 660.60 ₽
оптовая
187 916.77 ₽
Заказать
Информация
Код Сонет
2497
Артикул
ШКУ-Н-3-42.6
Бренд
ReDGen
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Файлы
Сопутствующие товары

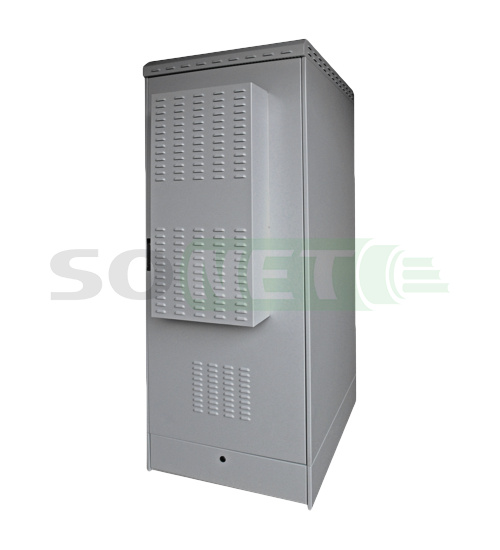

Уличный шкаф с кондиционером напольный 42U 600х600, ШКУ-Н-3-42.6

Название до 1.01.21г. ШКУ-Н3-42.6
Публикуемые цены на полностью укомплектованный шкаф!


ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКУ-Н-3-Х.

Шкаф уличный настенный – профессиональной серии ШКУ-Н-3-х является универсальным всепогодным термошкафом (термоящиком) общего назначения, оборудованным климатической системой в уличном исполнении (outdoor). Серия Н-3 - профессиональная серия напольных уличных термошкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.

Термошкаф предназначен для размещения прецизионного оборудования и его эксплуатации в суровых условиях окружающей среды. Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий. Термошкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице и на различных производствах, используются для создания узлов:

•   сбора и предварительной обработки данных,

•   мониторинга различных параметров окружающей среды,

•   военных, связных и специальных приложения

Уличные напольные шкафы выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.

Шкафы серии ШКУ-Н-3 являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

КОНСТРУКТОРСКИЕ ОСОБЕННОСТИ УЛИЧНОЙ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКАФОВ.

Термошкаф серии ШКУ-П-3-х представляет собой конструкцию, изготовленную по принципу сендвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Весь шкаф изготовлен из сендвич панели толщиной 50мм.

·                   Внешняя и внутренняя оболочки сендвич панели изготовлены из стали 08ПС толщиной 1,5/0,7мм соответственно;

·                   Между ними теплоизолятор - вспененный пенополистирол с негорючими добавками толщиной 50 мм.

·                   Дверь шкафа снабжены мощным замком с запиранием на две или четыре стороны и оснащены ограничителем открывания до 110 градусов; оборудована «жабрами» приточной вентиляции со сменным фильтром. Дверь шкафа оборудована датчиком открытия двери.

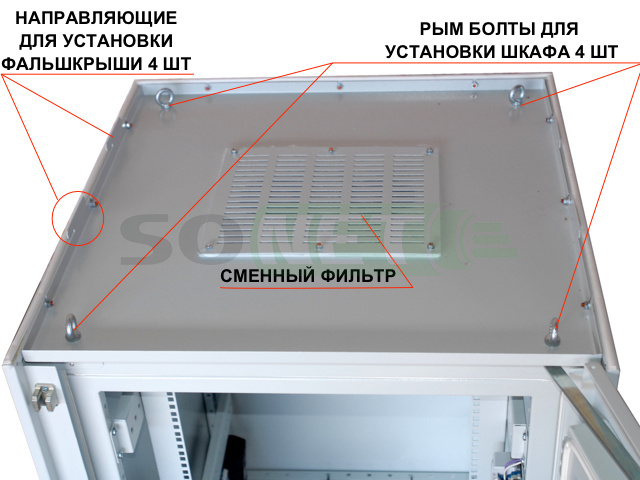

·                   Крыша шкафа оборудована вытяжным вентиляторным модулем, рым болтами и оборудована съемной фальшь крышей.

·                   Дно шкафа оборудовано герметичными кабельными вводами (IP 68).

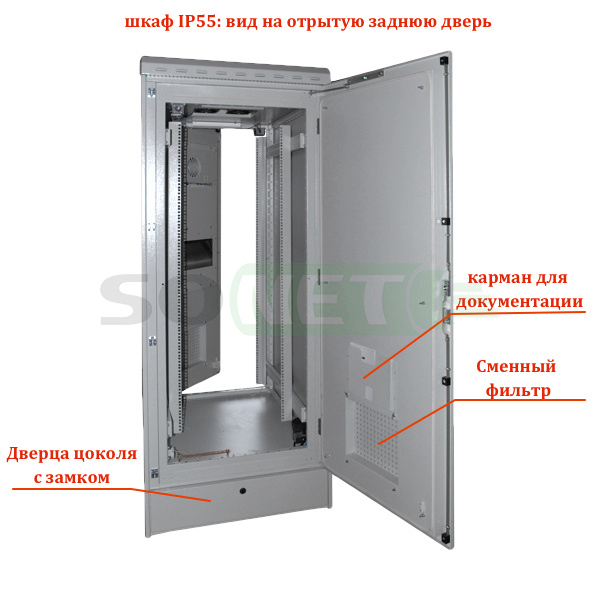

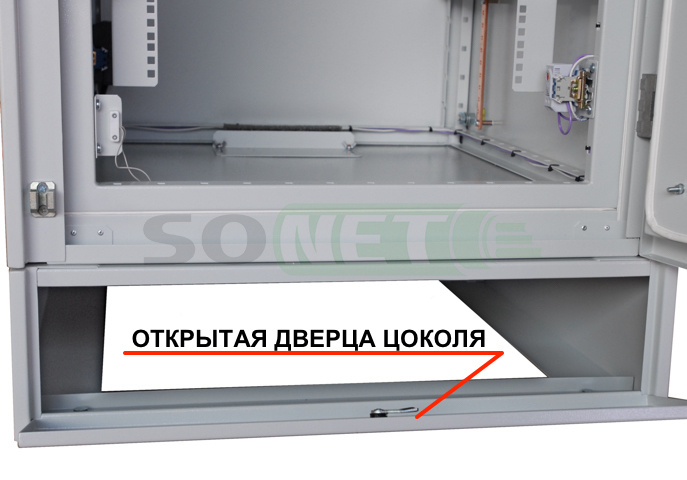

·                   Цоколь шкафа металлический высотой 200мм, оснашен дверцей с замком, не утеплен.

·                   Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035

*Возможна окраска корпуса в любой цвет в несколько слоев или покрытие защитным лаком.

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и вытяжного блока вентилятора. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или вентилятор. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-3-х

артикул

типоразмер

внешняя высота, мм

внутрен. высота, мм

рабочая высота,   U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

вес, кг

ШКУ-Н-3-12.6

12U 600x600







790

690

590



0,71

118

ШКУ-Н-3-12.8

12U 600x800

1121

727

12 / 550

990

890

790

667х600

0,89

127

ШКУ-Н-3-12.9

12U 600x900







1090

990

890



0,98

135

ШКУ-Н-3-15.6

15U 600x600







790

690

590



0,79

124

ШКУ-Н-3-15.8

15U 600x800

1255

861

15 / 667

990

890

790

800х600

0,99

138

ШКУ-Н-3-15.9

15U 600x900







1090

990

890



1,09

149

ШКУ-Н-3-18.6

18U 600x600







790

690

590



0,88

130

ШКУ-Н-3-18.8

18U 600x800

1388

993

18 / 810

990

890

790

933х600

1,1

145

ШКУ-Н-3-18.9

18U 600x900







1090

990

890



1,21

160

ШКУ-Н-3-24.6

24U 600x600







790

690

590



1,05

164

ШКУ-Н-3-24.8

24U 600x800

1655

1260

24 / 1080

990

890

790

1200х600

1,31

180

ШКУ-Н-3-24.9

24U 600x900







1090

990

890



1,44

195

ШКУ-Н-3-33.6

33U 600x600







790

690

590



1,3

190

ШКУ-Н-3-33.8

33U 600x800

2055

1660

33 /  1480

990

890

790

1600х600

1,63

212

ШКУ-Н-3-33.9

33U 600x900





1090

990

890



1,79

230

ШКУ-Н-3-42.6

42U 600x600







790

690

590



1,55

214

ШКУ-Н-3-42.8

42U 600x800

2455

2060

42 / 1880

990

890

790

2000х600

1,94

236

ШКУ-Н-3-42.9

42U 600x900







1090

990

890



2,14

255

*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески;

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ТЕРМОШКАФА НАПОЛЬНОГО

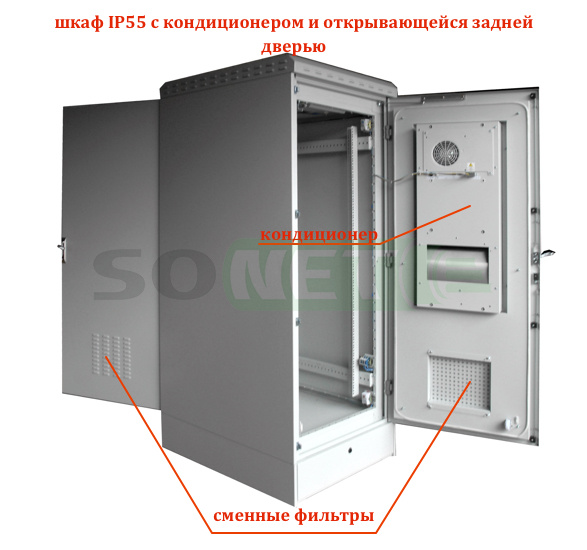

Кондиционер, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию.

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

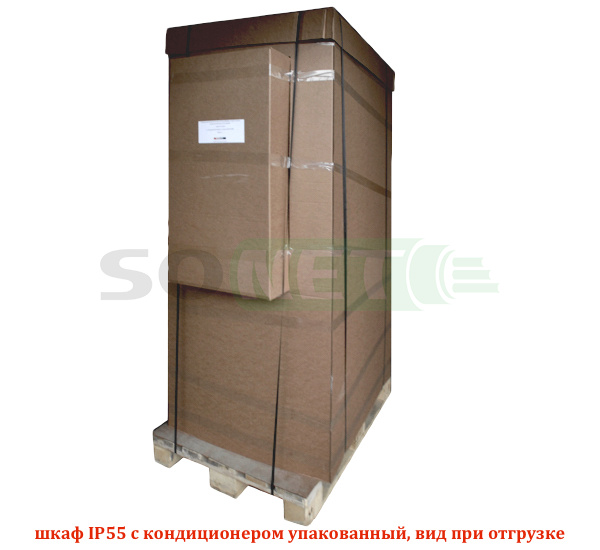

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Отгрузка и транспортировка шкафа возможна в заводской упаковке на поддоне в строго вертикальном положении!

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.


Характеристики
Код Сонет
2497
Вид шкафа
Уличный
Артикул
ШКУ-Н-3-42.6
Производитель
ReDGen
Юниты
42
Глубина
600
Ширина
600
Серия
Н-3

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:

материал изготовления

сендвич панель 50мм

теплопроводность теплоизолятора

0,034 Вт/мК

фильтрующий элемент

ФТ-100-G2 Класс очистки G2 по EN 779.

конвекция

EN 50272-2.

класс защиты от пыли и влаги

IP54-IP55

климатическое исполнение

УХЛ 1 по ГОСТ 15150.

грузоподъемность

800 кг.

внутреннее пространство

19” стойка.



ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

·      Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

·      Блок вытяжных вентиляторов.

·      Термостаты 2 шт.

·      Напряжение питания климатической системы ~220в.

·      При температуре внешней среды от -5 до -45оС работает отопитель (печь).

·      При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

·      При температуре внешней среды от +20 до +50оС работает вентилятор.

Кондиционеры, используемые в базовых моделях шкафов
ШКУ-H-3-x.

Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U



Комплектация

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3-х

наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха, 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт. посадочное место (320х433 мм)

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт
