Шкаф климатический напольный 33U 600х900, сэндвич-панель, укомплектованный, Н-3 (двери 2, на петлях)

Шкаф климатический напольный 33U 600х900, сэндвич-панель, укомплектованный, Н-3 (двери 2, на петлях)
Код Сонет: 29790
Артикул: ШКУ-Н-3-33.9-2Д
Бренд: ReDGen
Срок поставки: 30 рабочих дней ?
Рейтинг:
Кол-во:
Итого:

229 397.58 ₽

Код Сонет: 29790
Артикул: ШКУ-Н-3-33.9-2Д

На заказ
Срок поставки: 30 рабочих дней

О марке: ReDGen

?Розничная цена:

229 397.58 ₽

?Мелкооптовая цена:

217 163.05 ₽

?Оптовая цена:

206 457.82 ₽

* Указана цена за 1 шт.
Количество:

Итого:

229 397.58 ₽

Полезная информация

Уличный шкаф с двумя дверьми 33U напольный 600х900, ШКУ-Н-3-33.9-2Д


ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКУ-Н-3-Х.

Шкаф уличный настенный – профессиональной серии ШКУ-Н-3-х является универсальным всепогодным термошкафом (термоящиком) общего назначения, оборудованным климатической системой в уличном исполнении (outdoor). Серия Н-3 - профессиональная серия напольных уличных термошкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.

Термошкаф предназначен для размещения прецизионного оборудования и его эксплуатации в суровых условиях окружающей среды. Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий. Термошкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице и на различных производствах, используются для создания узлов:

•   сбора и предварительной обработки данных,

•   мониторинга различных параметров окружающей среды,

•   военных, связных и специальных приложения

Уличные напольные шкафы выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные термошкафы.

Шкафы серии ШКУ-Н-3 являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

КОНСТРУКТОРСКИЕ ОСОБЕННОСТИ УЛИЧНОЙ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКАФОВ.



Термошкаф серии ШКУ-П-3-х представляет собой конструкцию, изготовленную по принципу сэндвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест
возникновения мостиков холода.

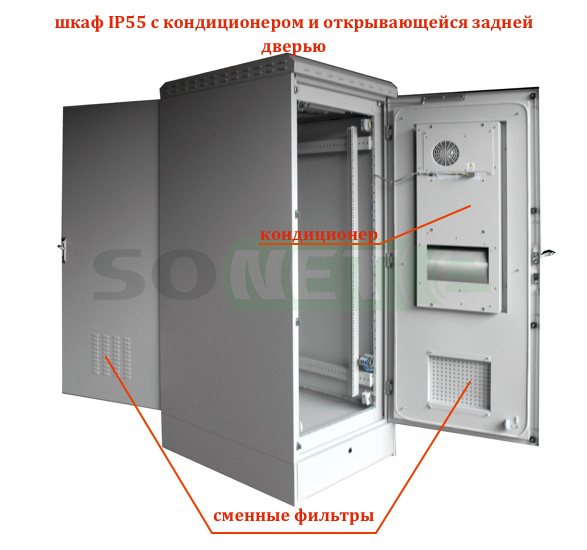

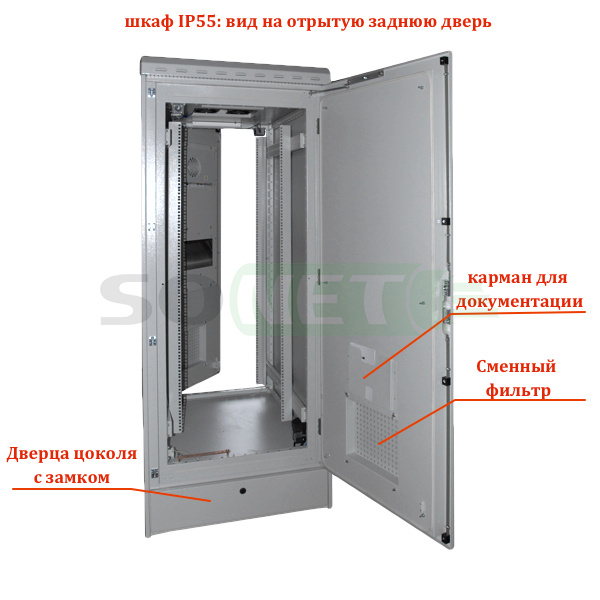

Шкаф имеет 2 двери: переднюю и для удобства монтажа заднюю.

Шкаф изготовлен из сендвич панели толщиной 50мм.


 Внешняя и внутренняя оболочки сэндвич панели изготовлены из стали 08ПС толщиной 1,5-2/0,7мм соответственно; между ними теплоизолятор - вспененный пенополистирол с негорючими добавками толщиной 50 мм.

ДВЕРИ

  • тип двери: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм;
  • внутренняя поверхность: сталь 1,5 - 2мм сендвич панель 50 мм, наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP - защиты; наличие кармана для документов;
  • воздухообмен: наличие приточных воздуховодов пассивной вентиляции (жабры);
  • пылезащита: наличие сменных фильтров;
  • угол открытия двери: 110 градусов, установлены ограничители открытия;
  • тип замка: замок ригельный повышенной надежности с наличием тяг запирания и поворотной ручки открытия двери.
  • возможна установка рамки и антивандального кожуха для крепления кондиционера и сетки защиты от мелких насекомых кондиционера (по требованию заказчика).

 КОНСТРУКТИВ уличного климатического шкафа

  • боковые панели корпуса: сендвич панель с наличие утеплителя 50 мм;
  • задняя панель корпуса:  сендвич панель с наличие утеплителя 50 мм;
  • нижняя панель корпуса (днище): сендвич панель с наличие утеплителя 50 мм  герметичных кабельных  вводов манжетного  типа  4 шт. (d = 27 мм), кронштейнов  для  установки  монтажных профилей;
  • герметичные кабельные вводы манжетного типа -  16 шт. (d=27 мм), 3 шт. (d=20 мм), сталь 1,5-2 мм;
  • верхняя панель корпуса (крыша): сендвич панель с наличие утеплителя 50 мм  отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей;

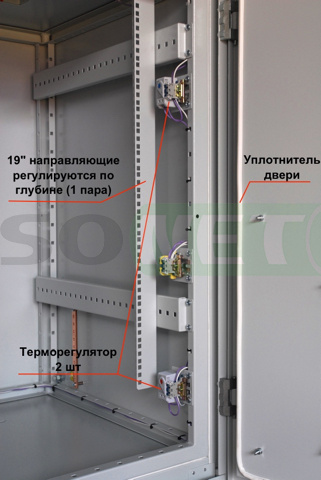

  • вертикальные направляющие 19’’ (монтажные профили): сталь толщиной 1,5 – 2 мм, 4 шт.,  регулируются по глубине. Покрытие: оцинковка или полимерно - порошковое покрытие;
  • система заземления: наличие шины 8 подключений, комплекта заземления;

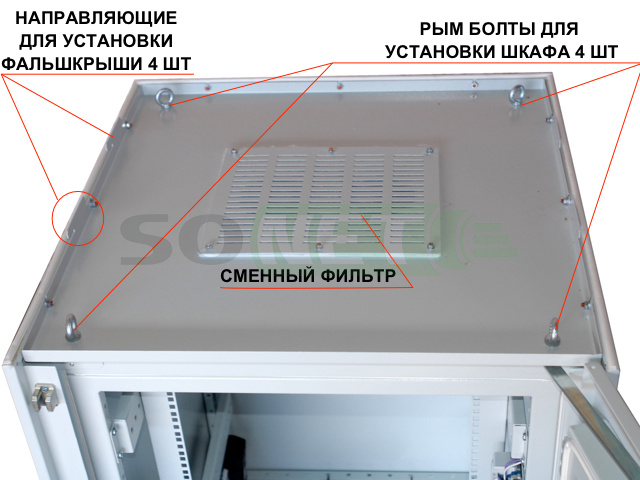

  • крыша шкафа: состоит из фальшкрыши - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции, и крыши с местом установки вентилятора и сменных фильтров; крыша для удобства монтажа термошкафа оснащена рым болтами.

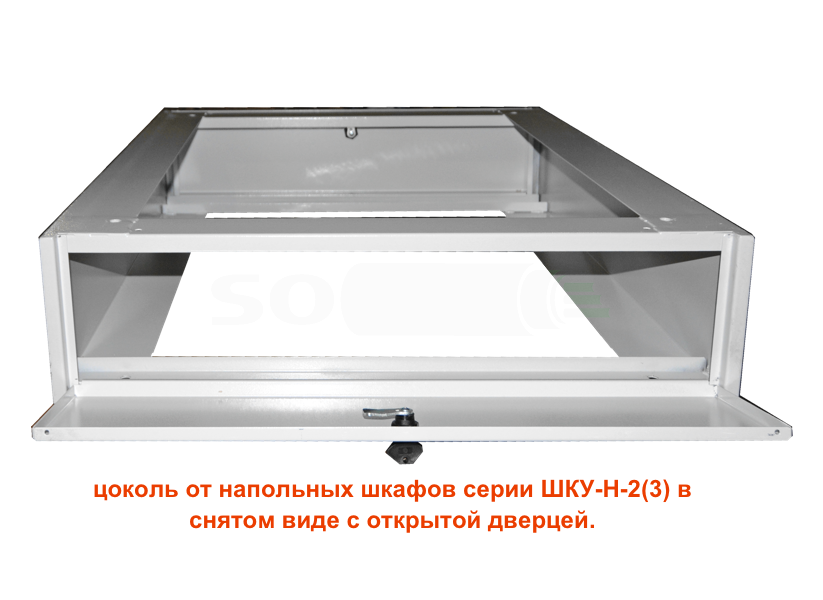

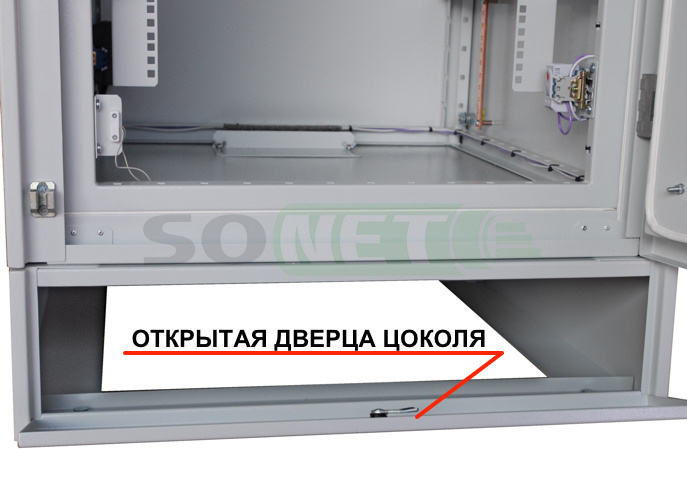

  • цоколь: листовая сталь 1.5-2мм без утеплителя, дверца запирается на точечный замок.
  • полки повышенной грузоподъемности для АКБ, БП:  сталь толщиной 2 мм;

Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035

*Возможна окраска корпуса в любой цвет или покрытие защитным лаком.

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и вытяжного блока вентилятора.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-3-х

артикул

типоразмер

внешняя высота, мм

внутрен. высота, мм

рабочая высота,   U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-Н-3-12.6

 12U 600x600

790

690

590

0,71

118

ШКУ-Н-3-12.8

 12U 600x800

1121

727

12 / 550

990

890

790

667х600

0,89

127

ШКУ-Н-3-12.9

 12U 600x900

1090

990

890

0,98

135

ШКУ-Н-3-15.6

 15U 600x600

790

690

590

0,79

124

ШКУ-Н-3-15.8

 15U 600x800

1255

861

15 / 667

990

890

790

800х600

0,99

138

ШКУ-Н-3-15.9

 15U 600x900

1090

990

890

1,09

149

ШКУ-Н-3-18.6

 18U 600x600

790

690

590

0,88

130

ШКУ-Н-3-18.8

 18U 600x800

1388

993

18 / 810

990

890

790

933х600

1,1

145

ШКУ-Н-3-18.9

 18U 600x900

1090

990

890

1,21

160

ШКУ-Н-3-24.6

 24U 600x600

790

690

590

1,05

164

ШКУ-Н-3-24.8

 24U 600x800

1655

1260

24 / 1080

990

890

790

1200х600

1,31

180

ШКУ-Н-3-24.9

 24U 600x900

1090

990

890

1,44

195

ШКУ-Н-3-33.6

 33U 600x600

790

690

590

1,3

190

ШКУ-Н-3-33.8

 33U 600x800

2055

1660

33 /  1480

990

890

790

1600х600

1,63

212

ШКУ-Н-3-33.9

 33U 600x900

1090

990

890

1,79

230

ШКУ-Н-3-42.6

 42U 600x600

790

690

590

1,55

214

ШКУ-Н-3-42.8

 42U 600x800

2455

2060

42 / 1880

990

890

790

2000х600

1,94

236

ШКУ-Н-3-42.9

 42U 600x900

1090

990

890

2.14

255

ШКУ-Н-3-45.8

45U 600x800

2650

2207

45 / 2015

990

890

790

2142х600

2,05

265

*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески;

КОМПЛЕКТАЦИЯ ТЕРМОШКАФА:

  • цоколь с двумя дверцами (фронтальной и тыловой);
  • активная вентиляция: съемный блок вентиляторов 2 – 4 шт. с термостатом и оборудована сменным фильтром;
  • активный обогрев: тепловентилятор (печь с активным обдувом для равномерного распределения теплого воздуха по всей емкости корпуса шкафа);
  • система заземления: наличие шины для 8-ми подключений, комплект заземления;
  • пылезащита: наличие сменных фильтров;
  • сигнализация несанкционированного доступа: наличие датчика открытия двери;
  • герметичные кабельные вводы манжетного типа -  16 шт. (d=27 мм), 3 шт. (d=20 мм), сталь 1,5-2 мм;
  • крыша с установленными вентиляторами и Рым болтами, закрыта съемной фальшкрышей с вентиляционными отверстиями.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Кондиционер, контроллер мониторинга работы шкафа, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию, цоколь необходимой высоты.

Доступ в термошкаф - фронтальный и тыловой
Доступ к цоколю: фронтальный и тыловой

ОСОБЕННОСТИ КОНСТРУКТИВА

Защита от конденсата:

1)    Расположение вентиляторных блоков в крыше шкафа - выводят воздух и излишнюю влагу  через крышу вверх.

2)    Вмонтирована печь с конвекцией, т.е. принудительный обдув - обеспечивает равномерное распределение тёплого воздуха по всей ёмкости корпуса шкафа.

Защита от намерзания:

  1. Конструктив изделия представляет собой термос из сендвич - панели.
  2. Конструктив исключает возникновение мест конденсации влаги и обмерзание аппаратуры.
  3. Как правило оснащаются кондиционером с системой климат контроля всепогодного шкафа.

Данные термошкафы пригодны для установки в них прецизионного оборудования и приборов. Обеспечивают оптимальные климатические условия эксплуатации приборов, снижают температурный дрейф аппаратуры, что ведет к более стабильным показателям работы и более точного сбора и передачи данных. Удлиняют периоды калибровки приборов.

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

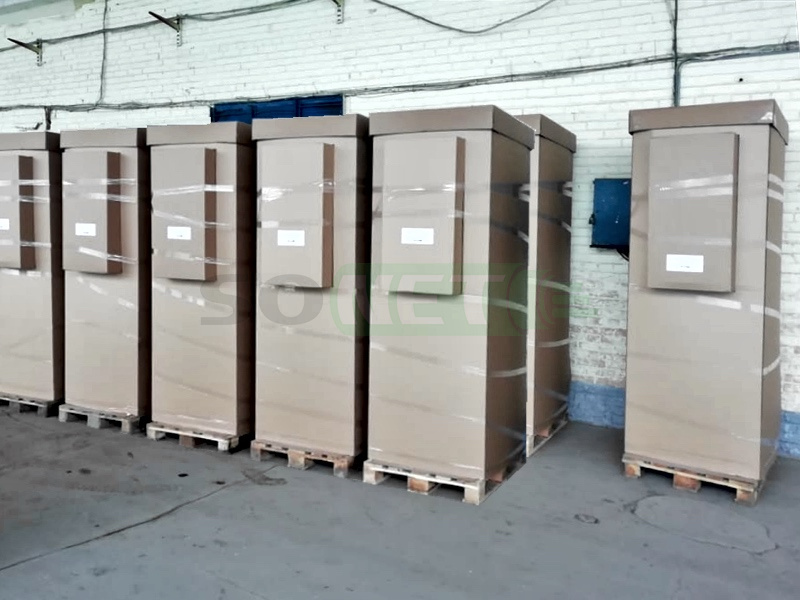

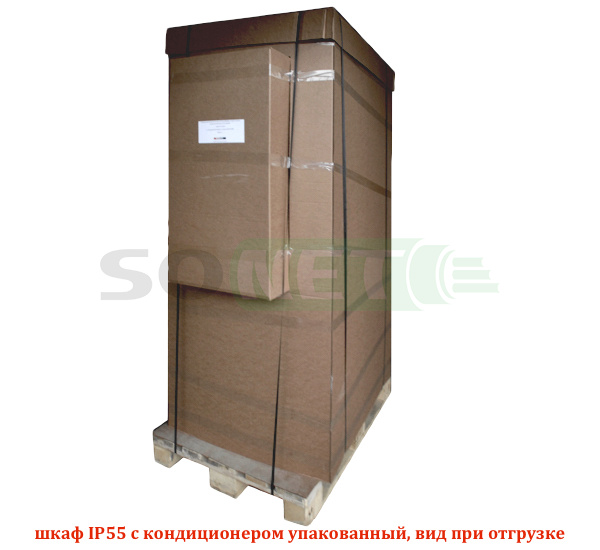

Отгрузка и транспортировка шкафа возможна в заводской упаковке на поддоне в строго вертикальном положении!

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.

Публикуемые цены на полностью укомплектованный  шкаф!


ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:


материал изготовления

сендвич панель 50мм

теплопроводность теплоизолятора

0,034 Вт/мК

фильтрующий элемент

ФТ-100-G2 Класс очистки G2 по EN 779.

конвекция

EN 50272-2.

класс защиты от пыли и влаги

IP54-IP55

климатическое исполнение

УХЛ 1 по ГОСТ 15150.

грузоподъемность

800 кг.

внутреннее пространство

19” стойка.



ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

·      Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

·      Блок вытяжных вентиляторов.

·      Термостаты 2 шт.

·      Напряжение питания климатической системы ~220в.

·      При температуре внешней среды от -5 до -45оС работает отопитель (печь).

·      При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

·      При температуре внешней среды от +20 до +50оС работает вентилятор.



Кондиционеры, используемые в базовых моделях шкафов
 ШКУ-H-3-x.
Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U




БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3-х

наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха, 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт. посадочное место (320х433 мм)

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт
