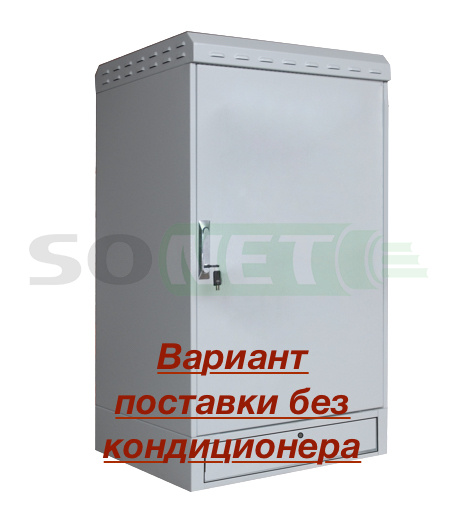

Шкаф климатический напольный 33U 600х800, сэндвич-панель, укомплектованный IP65, Н-3

Климатические (вандалоустойчивые) напольные шкафы, выполнены по методу утепления сэндвич панель со степенью защиты IP65, далее серия шкафов с артикулом ШКУ-Н-3.65-ХХ.Х, отечественного производства, торговой марки ReDGen, спроектированы для установки (размещения, монтажа) оборудования на 19 дюймовые направляющие. Шкафы данной серии, монтируются на открытой местности в суровых погодных условиях и полностью укомплектованы системой жизнеобеспечения, для поддержания заданной температуры круглое время года. В уличных шкафах данной серии предусмотрена защита от промерзания углов, они спроектированы для размещения оборудования в сложных климатических условиях с резкими перепадами температур. Уличный шкаф полностью защищает установленное в нём оборудование от климатических воздействий внешней окружающей среды и создаёт благоприятный микроклимат для оптимальной работы любого оборудования. Класс защиты термошкафа IP65, наружная вентиляция отсутствует. Конструктив серии ШКУ-Н-3.65-ХХ.Х является антивандальным и защищают установленное в них оборудование от вандалов и мародеров. Термошкафы данной серии предназначены для установки и эксплуатации на открытом воздухе при температуре окружающей среды от -40 ° С до +40 ° С.

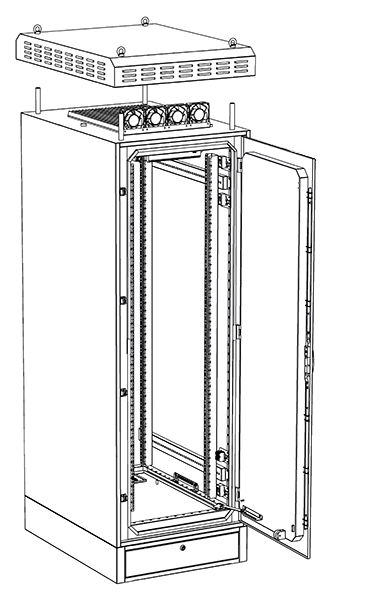

Особенности конструкции шкафа ШКУ-Н-3.65-ХХ.Х.

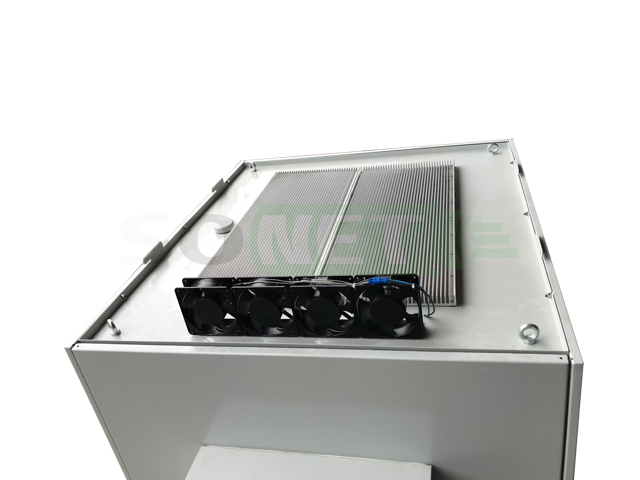

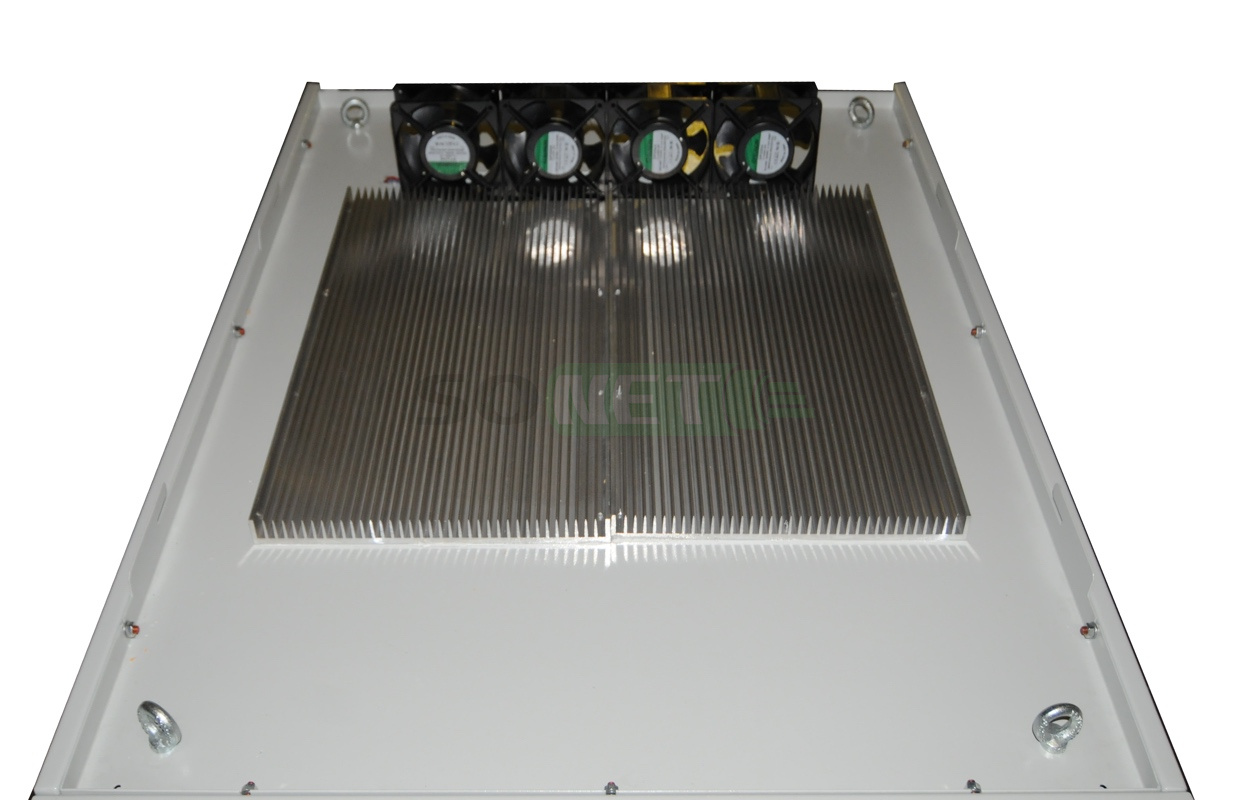

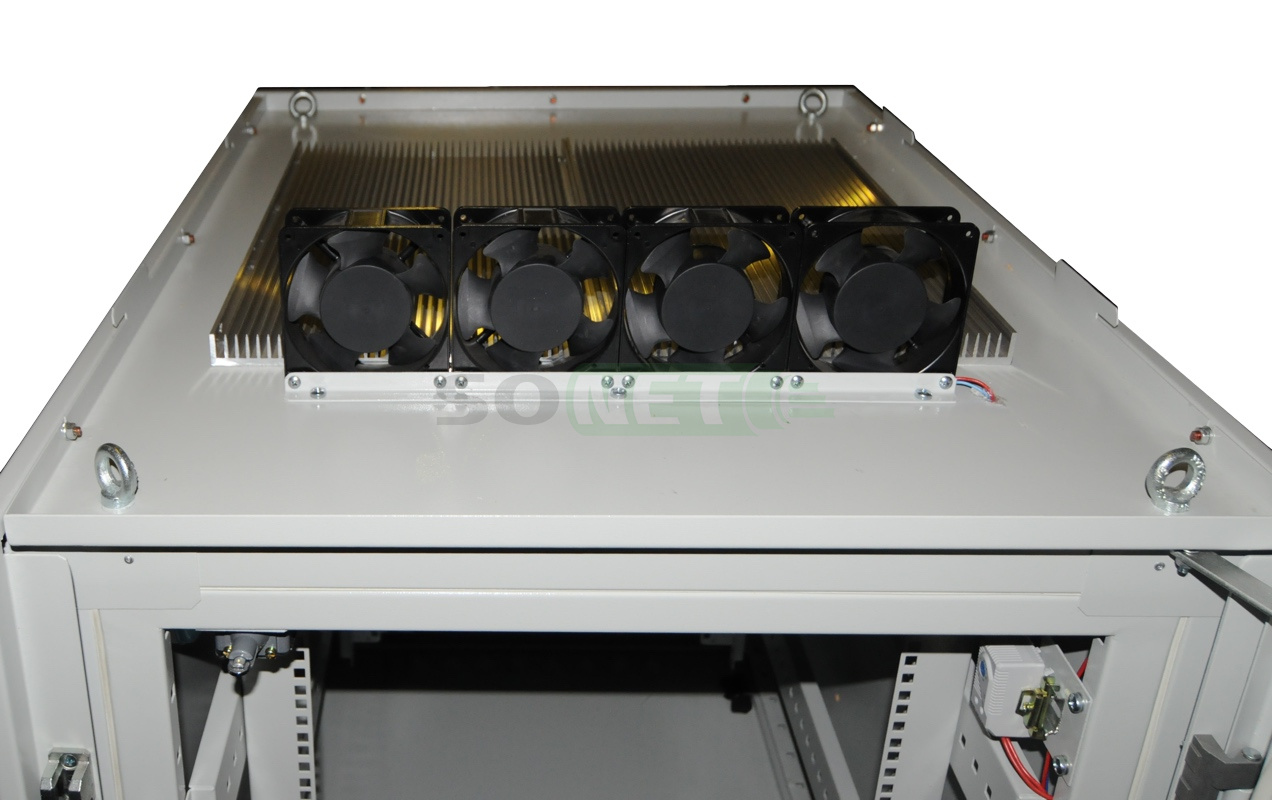

Корпус шкафа выполнен по методу сэндвич панель (шкаф в шкафе между 2-мя стенками проложен слой утеплителя толщиной 50мм) материал изготовления стенок в шкафу  холоднокатаная стали марки 08ПС которая обладает коррозийной устойчивостью, это делает его устойчивым к любым погодным условиям. Толщина внешней оболочки уличного шкафа составляет 1.5 мм, толщина внутренней оболочки шкафа 0.7мм между оболочками проложен теплоизолятор вспененный ППС 50мм что обеспечивает сохранность размещенного оборудования внутри массой до 800кг (С помощью дополнительных крепежных элементов нагрузку шкафа можно увеличить до 2000кг). Климатическую устойчивость к температурным колебаниям внутри шкафа обеспечивает теплоизолятор (Вспененный ППС теплопроводность 0.04 Вт/К) толщиной 50мм. Систему поддержания микроклимата в шкафу обеспечивают: нагревательный элемент, отвод тепла в термошкафе IP65 происходит методом конвекции  через  радиатор смонтированный в крыше шкафа и установленных модулей принудительного охлаждения (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт. В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт,  устанавливается кондиционер требуемой мощности (05-4,0 кВт) на передней двери шкафа. Для удобства обслуживания оборудования возможно установка вместо задней стенки дополнительной двери, на которую по необходимости устанавливается дополнительный кондиционер.  В конструкции предусмотрены РЫМ болты (Для удобства перемещения и установки на объекте), данный отсек прикрыт фальш крышой. Работу данной системы обеспечивают 2-а термостата, каждый термостат поддерживает температурную установку для выполнения заданных условий внутри климатического шкафа. Дверь шкафа снабжена прижимным замком Mesan и датчиком открытия двери. Термошкаф поставляется с цоколем(200мм) через который происходит подвод кабеля, для поддержания степени защиты IP65, отверстия внутри цоколя снабжены герметичными кабельными вводами диаметром от D20 до D37 в зависимости от модификации. Каждый шкаф укомплектован шиной заземления на 8-мь точек и блоком освещения.
(СТАРЫЙ АРТИКУЛ ДО 2021г. ШКУ-Н5-33.8.65)

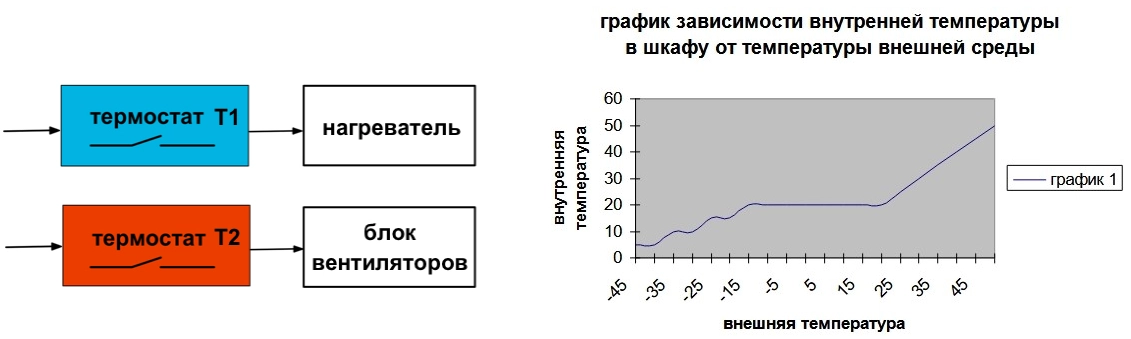

 Принцип работы штатной климатической системы.

·         При температуре внешней среды от -5° до -45° С работает отопитель (печь).

·         При температуре внешней среды от 0° до +15° С не работают отопитель и

вентилятор.

·         При температуре внешней среды от +20° до +50° С работает вентилятор/ кондиционер.

  Напряжение питания климатической системы ~220в.


   Ассортиментный ряд климатических напольных шкафов ReDGen с защитой IP65, серии ШКУ-Н-3.65-ХХ.Х
12U 6x6
12U 6x8 12U 6x9  15U 6x9
18U 6x6     18U 6x8 18U 6x9 24U 6x6
24U 6x8  24U 6x9 33U 6x6 33U 6x8
33U 6x9 42U 6x6 42U 6x8 42U 6x9
Характеристики
  Наименование  Свойства
  Климатическое исполнение
 УХЛ 1 по ГОСТ 15150
  Сталь марки 08ПС толщиной   Внешняя/внутренняя оболочка 1,5/0.7 мм
  Теплоизолятор   Вспененный ППС 50мм
  Теплопроводность теплоизолятора  0,04 Вт/мК
  Конструкция замка двери  2-х(4х) точечный запор
  Защита от пыли и влаги  IP65
  Мощность штатной системы охлаждения.*   350 Вт
  Конвекция  EN 50272-2
  Пространство для активного оборудования  стойка 19” дюймов
  Грузоподъемность.*
  800 кг
  Цвет  Серый RAL 7035
  Соответствует стандартам
 ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI

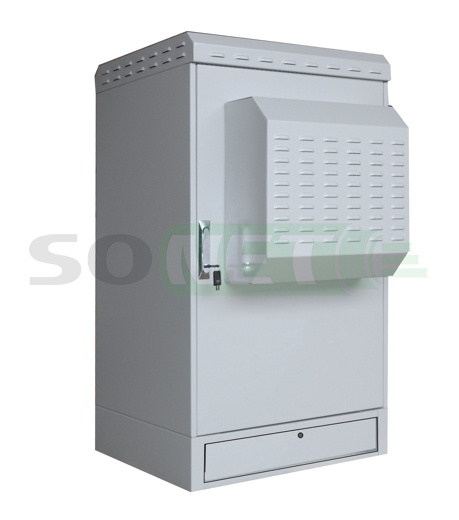

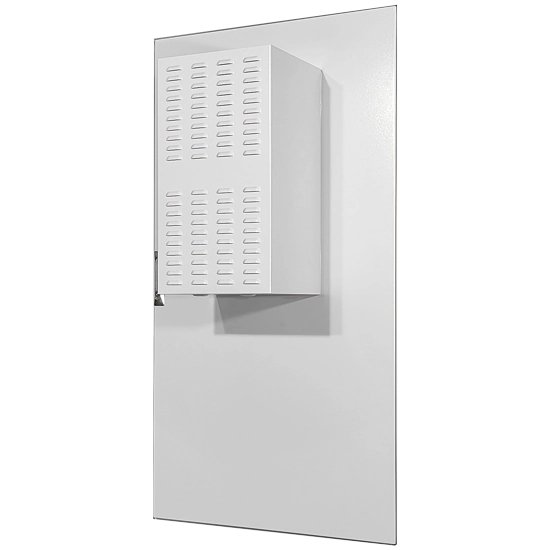

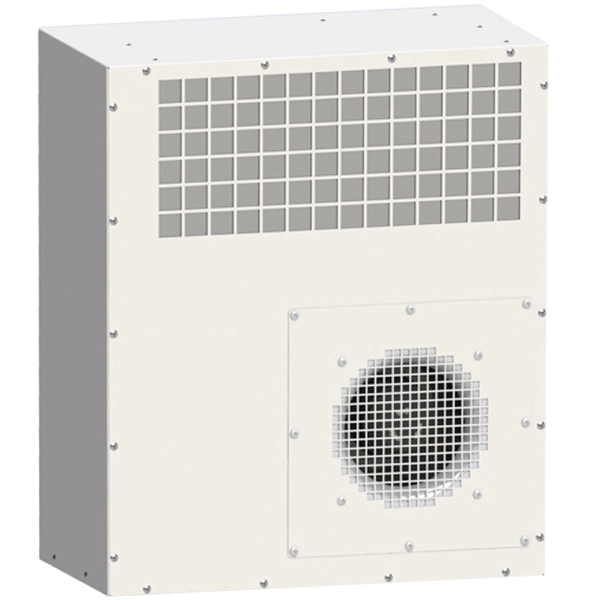

*Опционально возможна установка кондиционера.
*Грузоподъемность шкафа можно увеличить до 2000кг, путем установки силовых консолей, приобретаются отдельно.
Комплектация

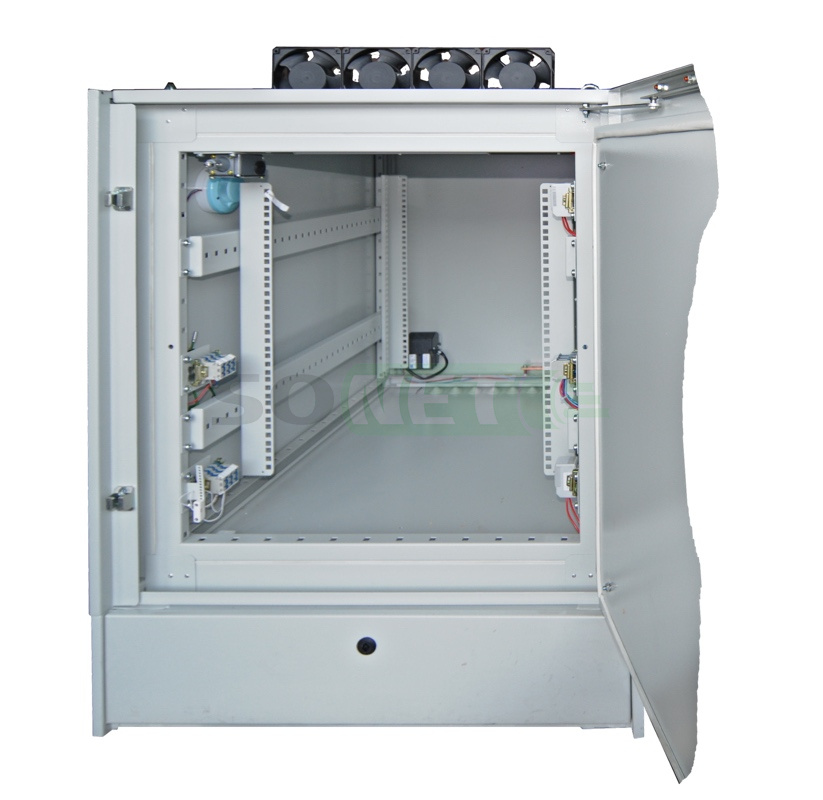

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3.65-х

Наименование

Описание

Кол-во


19 дюймовые направляющие

На высоту шкафа в U (юнит)

4 шт



Блок вентиляции обдува состоит из:

вентилятор с подачей воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Клапан выравнивания давления



1 шт

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Цоколь, оснащенный дверцей, с замком

Высота 200мм

1 шт.

Блок освещения



1 шт

Замок на дверь



1 шт

Комплект ключей



2 шт

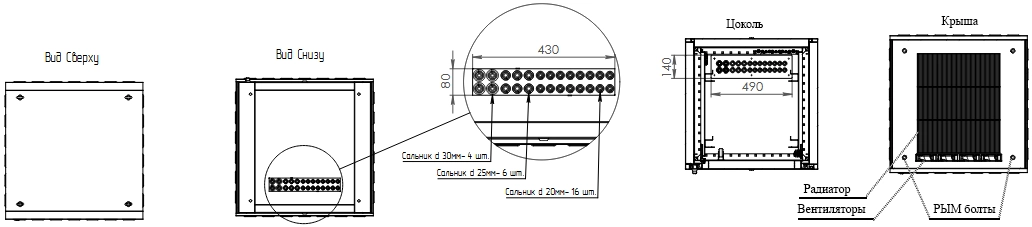

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6 шт

6 шт

8 шт

Паспорт на шкаф



1 шт

** Перед открытием двери шкафа обязательно нажмите на клапан выравнивания давления.

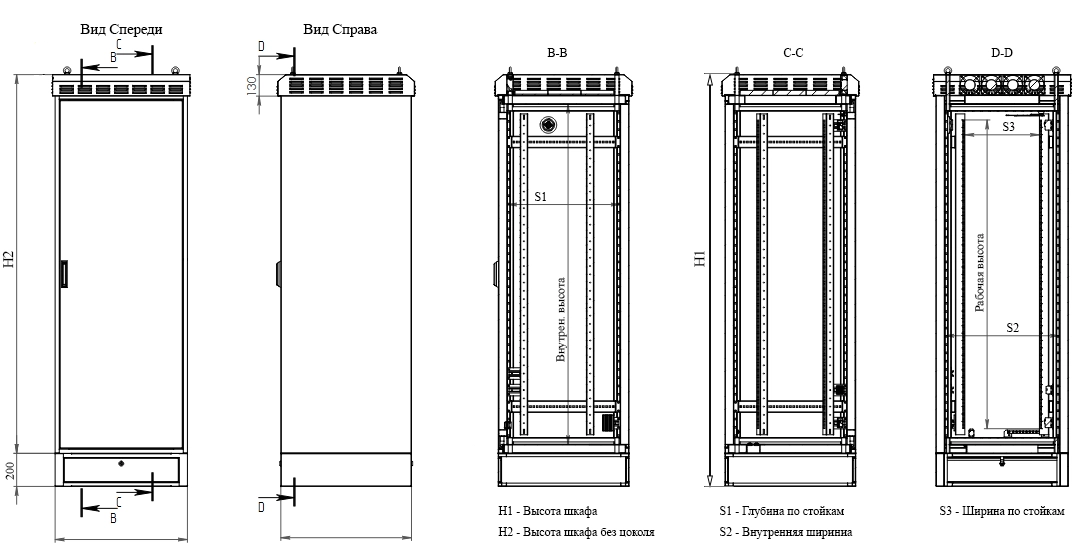

Габариты и вес
 Артикул   Типоразмер, U, мм
 Внешняя высота, мм
 Внутрен. высота,мм
Рабочая высота,U \ мм
 Внешняя глубина, мм
 Внутрен. глубина, мм
 Рабочая глубина (макс), мм
  Размеры дверного проема, ВхШ, мм   Размеры упаковки (1часть), ВхШхГ, мм   Объем м.куб.   Вес, кг
  ШКУ-Н-3.65-33.8   33U, 600х800    2105   1660   33 \ 1480   990   890   790  1600х600  2115х810х1005   1.72  183

* Примечания:
1. Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм;
2. Внутренняя высота – внутреннее расстояние от дна шкафа до его крыши;
3. Внутренняя глубина – внутреннее расстояние от закрытой двери до задней стенки;
4. Рабочая глубина – расстояние по максимально раздвинутым юнитовым стойкам.
При этом расстояние от двери до передних стоек - 80 мм, от задних стоек до задней стенки - 20 мм;
5. Глубина внешняя и внутренняя указана на версию шкафов без кондиционера;
6. Высота цоколя 200мм.
Файлы
Срок действия
22.03.2022 - 21.03.2025
Тип
Сертификат соответствия УХЛ
Срок действия
21.07.2023 - 20.07.2026
Тип
Сертификат соответствия
Цена с НДС (указана за шт)
розничная
270 945.68 ₽
мелкооптовая
256 495.24 ₽
оптовая
243 851.11 ₽
Заказать
Сопутствующие товары

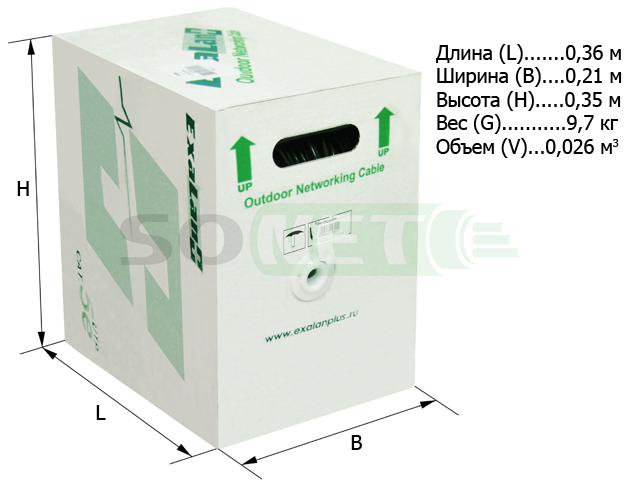

Витая пара UTP 4 пары, кат 5е, PE внешн. до -60C, 305 м (Exalan)
Цена с НДС (указана за шт):
розничная
20 787.56 ₽
мелкооптовая
20 422.86 ₽
оптовая
20 058.17 ₽
Код Сонет: 1747
Артикул: EХ01-105

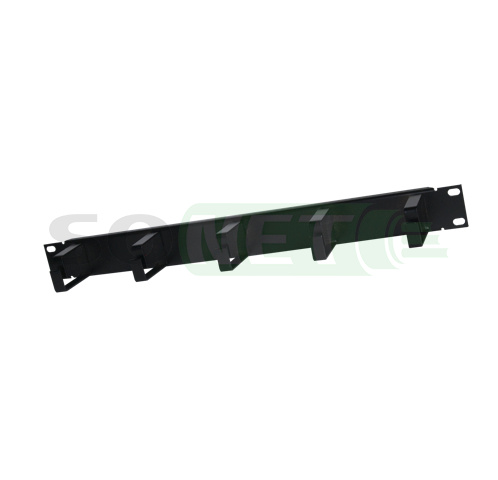

Горизонтальный органайзер 19" 1U, 5 колец, черный металлич.
Цена с НДС (указана за шт):
розничная
363.60 ₽
мелкооптовая
343.40 ₽
оптовая
323.20 ₽
Код Сонет: 2601
Артикул: JRP1
Заглушка 19" 1U (RedGen, ЦМО)
Цена с НДС (указана за шт):
розничная
478.24 ₽
мелкооптовая
462.56 ₽
оптовая
450.80 ₽
Код Сонет: 2701
Артикул: ФП-1
Комплект винт с шайбой и гайкой (упаковка 50 штук)
Цена с НДС (указана за шт):
розничная
723.49 ₽
мелкооптовая
684.92 ₽
оптовая
651.15 ₽
Код Сонет: 2922
Артикул: JD01

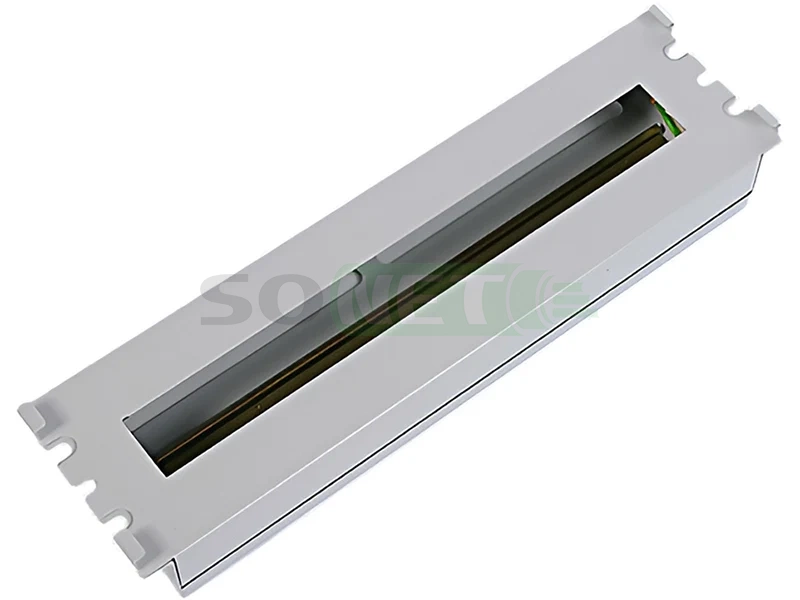

Корпус приборный КП-АВ, 19" горизонтальная DIN- рейка с крышкой на 20 мест
Цена с НДС (указана за шт):
розничная
1 408.43 ₽
мелкооптовая
1 326.78 ₽
оптовая
1 275.75 ₽
Код Сонет: 2626
Артикул: КП-АВ
Оптический кросс 19" 1U  8/16/24 порта, с аксессуарами,без вставок,без сплайс-кассеты (черный)
Цена с НДС (указана за шт):
розничная
964.66 ₽
мелкооптовая
913.21 ₽
оптовая
868.19 ₽
Код Сонет: 12452
Артикул: EX ШКОС 1u

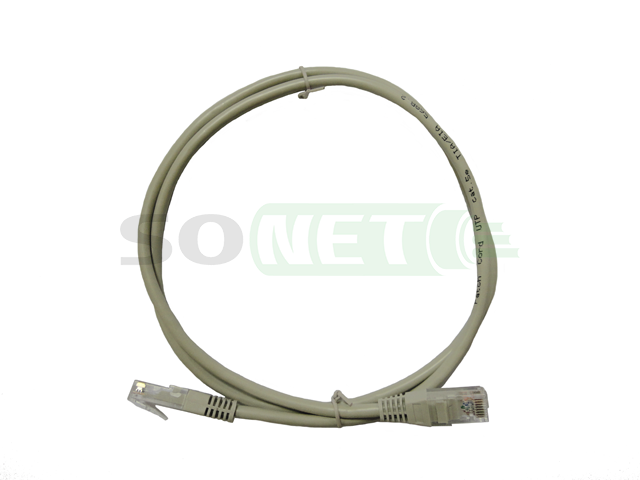

Патч корд UTP кат.5e, 1м PVC серый
Цена с НДС (указана за шт):
розничная
41.24 ₽
мелкооптовая
36.91 ₽
оптовая
34.74 ₽
Код Сонет: 1267
Артикул: LAN102-110\FX-6001-C5E

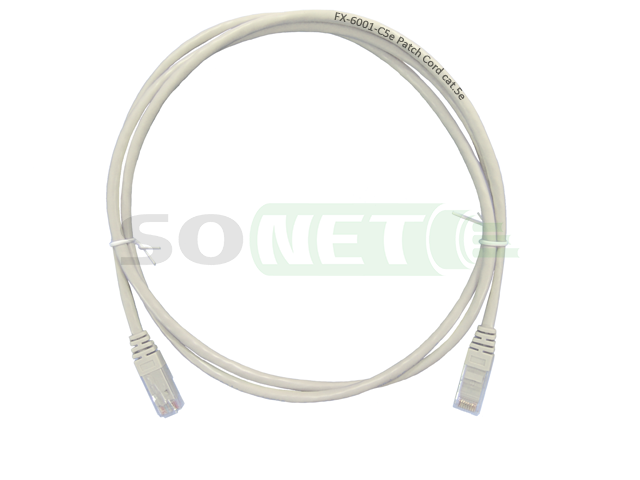

Патч корд UTP кат.5e, 2м PVC серый
Цена с НДС (указана за шт):
розничная
67.50 ₽
мелкооптовая
60.40 ₽
оптовая
56.85 ₽
Код Сонет: 1268
Артикул: LAN102-120\FX-6001-C5E

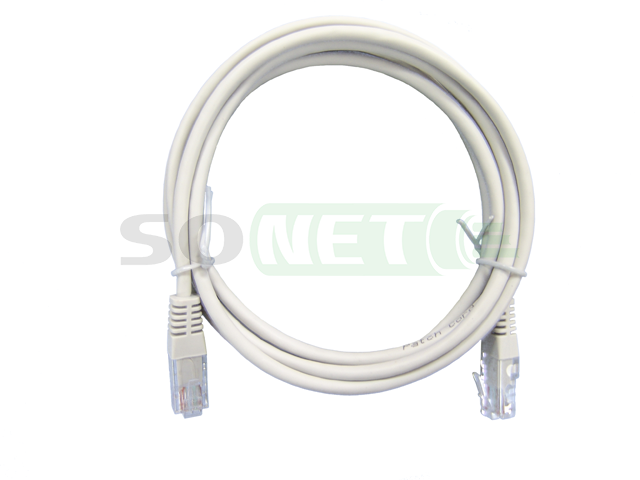

Патч корд UTP кат.5e, 3м PVC серый
Цена с НДС (указана за шт):
розничная
98.75 ₽
мелкооптовая
88.36 ₽
оптовая
83.16 ₽
Код Сонет: 1269
Артикул: LAN102-130\FX-6001-C5E

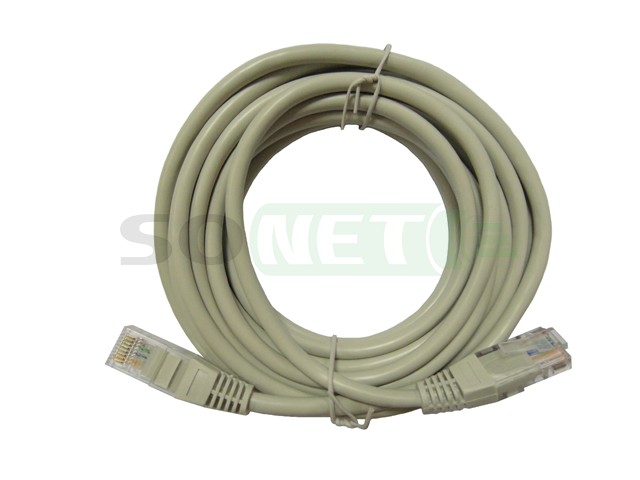

Патч корд UTP кат.5e, 5м PVC серый
