Шкаф климатический напольный 18U 600х600, сэндвич-панель, укомплектованный IP65, Н-3

Цена с НДС (указана за шт)
розничная
196 050 ₽
мелкооптовая
185 594 ₽
оптовая
176 445 ₽
Заказать
Информация
Код Сонет
28821
Артикул
ШКУ-Н-3.65-18.6
Бренд
ReDGen
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары

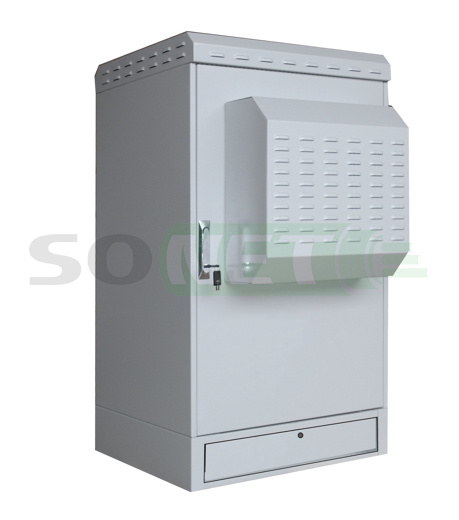

Шкаф металлический IP 65 уличный напольный 18U 600х600 , укомплектованный ШКУ-Н-3.65-18.6. Профессиональная серия уличных термошкафов.

(СТАРЫЙ АРТИКУЛ ДО 1.01.21г. ШКУ-Н5-18.6.65)

Общие сведения об уличных шкафах серии ШКУ-Н-3.65-х ReDGeN

Термошкаф напольный ШКУ-Н-3.65-18.6 представляет собой антивандальную конструкцию с классом защиты шкафа не менее IP 65. Предназначен для установки прецизионных аппаратуры, приборов и оборудования - способен фактически изолировать их  от внешней среды. Это позволяет размещать промышленные компьютеры; связное, контрольное, серверное, оптическое.. оборудование в любых местах с суровыми условиями внешними средами...; в специальных лабораторных и исследовательских условиях. Внешняя вентиляция отсутствует!!

Особенности профессионального уличного напольного климатического термошкафа:

  Конструкция профессиональной серии всепогодных уличных шкафов сделана по принципу "шкаф в шкафе", с утеплителем между внешним и внутренним корпусами шкафа (сэндвич панель). Утеплитель между корпусами шкафа вспененный ППС с негорючими добавками, обладает прекрасными теплоизолирующими свойствами. Конструкция сендвич панель - осуществляет терморазрыв между корпусами шкафа, что позволяет, при наличии климатической системы, поддерживать температурные условия внутри шкафа в более узком диапазоне. Наличие внутренних вентиляторов для перемешивания воздуха во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода.

Сэндвич панель - наружный каркас листовая сталь 08ПС толщиной 1.5 мм., внутренний каркас сталь 08ПС толщиной 0.7 мм. Утеплитель негорючий ППС или ППУ толщиной 50 мм.

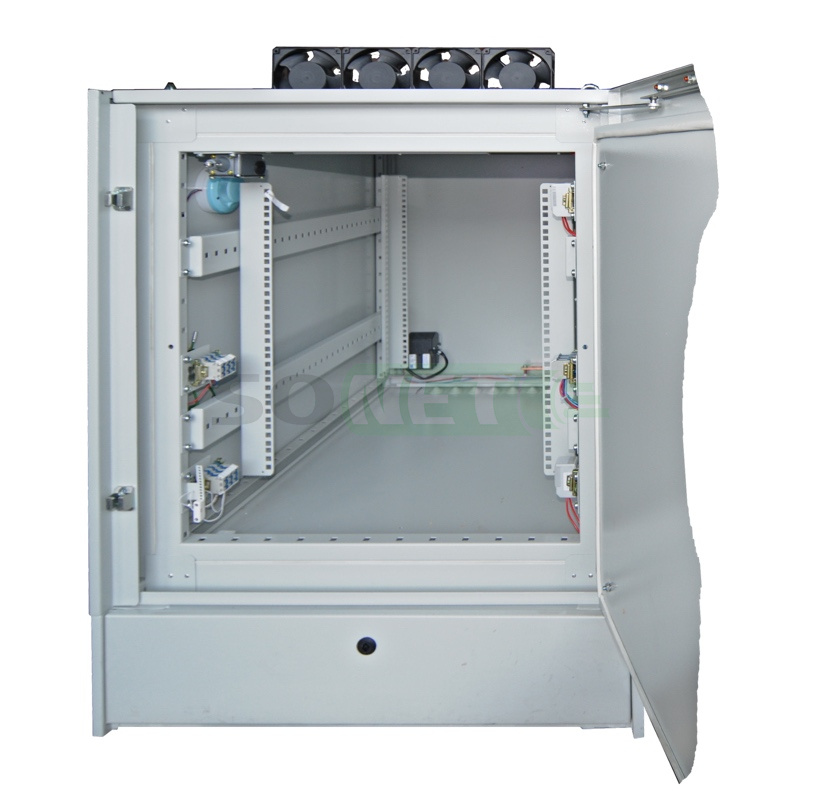

Отсек шкафа разработан для размещения в нём активного и коммутационного  оборудования, которое имеет жесткие требования к климатическим условиям, утеплен по принципу сендвич-панель. Возможна установка как 19 " направляющих, так и монтажной панели; различных полок.

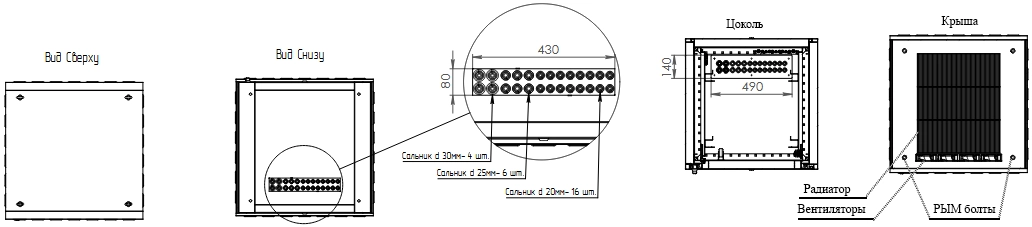

Цоколь с открывающейся дверцей с замком (стандартная высота 200мм). В цоколе установлены герметичные сальниковые вводы. Пригоден для хранения излишков кабеля. Не утеплен.
Цвет шкафа. Полимерная порошковая краска RAL 7035. Для лучшей сохранности корпуса шкафа от условий агрессивной среды возможна покраска наружней поверхности шкафа в несколько слоев краски и (или) покрытие его дополнительным слоем защитного лака.
Дверь шкафа "сэндвич панель" снабжена замком с запиранием на две или три стороны. Замок соответствует классу защищенности 4 по ГОСТ 5089-2003. В зависимости от требований покупателя возможна поставка модели и с задней закрывающейся дверью.
Термошкаф оснащен клапаном выравнивания давления.

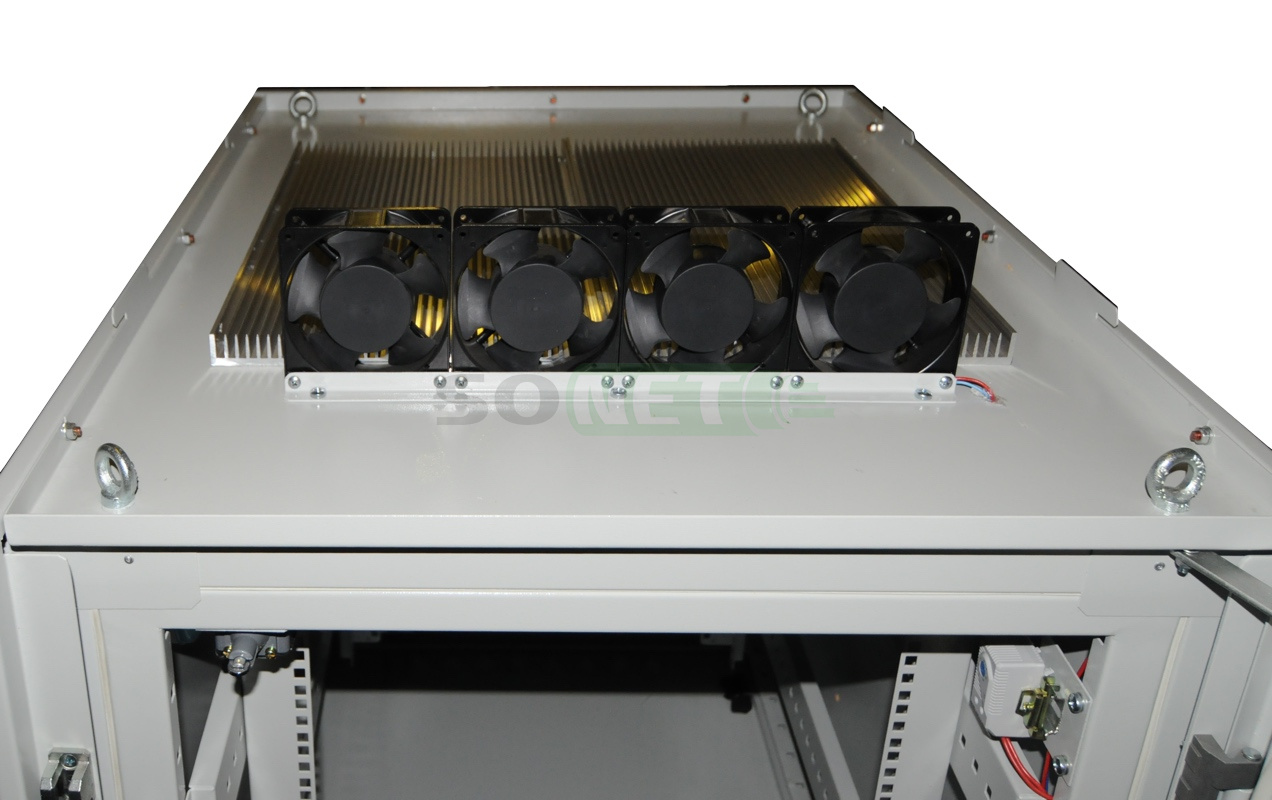

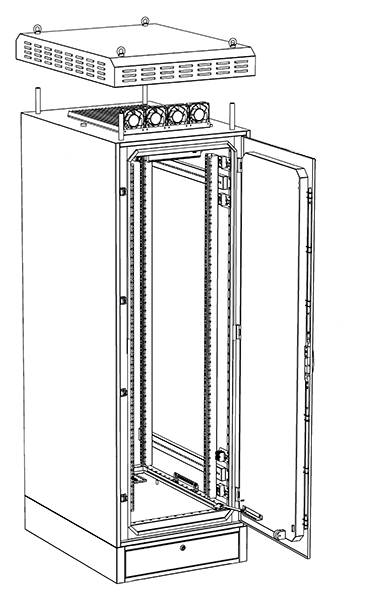

Крыша шкафа "сэндвич панель" оснащена: рым-болтами, штатной системой охлаждения*. Закрыта фальшкрышей с вентиляционными отверстиями.
Шкаф размещается на твердой поверхности. При отсутствии твердой готовой поверхности на наливной бетонный фундамент.

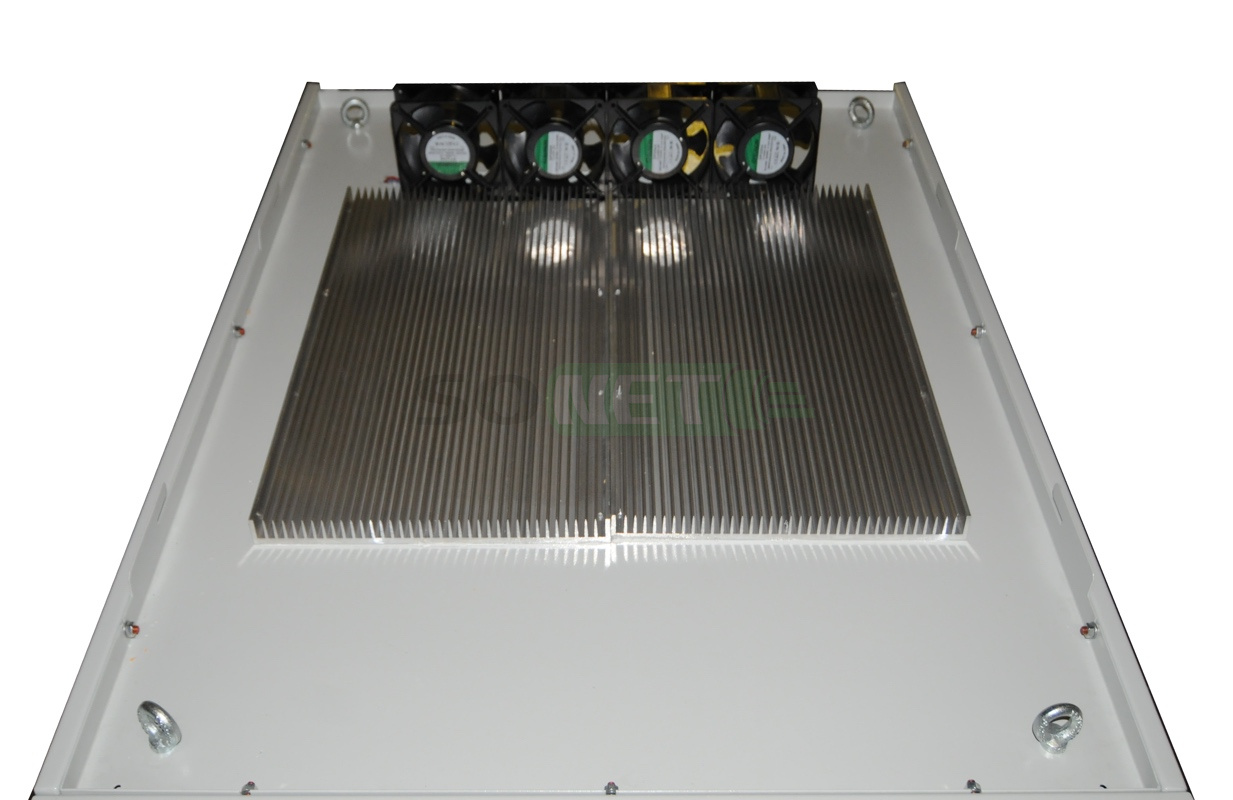

Шкаф оснащён климатической системой закрытого типа. Система контроля климата построена на базе отопителя воздуха (керамической печки с вентилятором), и системы связанных  радиаторов с внешним обдувом блоком вентиляторов. Данной системой управляют 2 термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватель (термопечь с вентилятором) или наружние вентиляторы съема тепла со штатной системы охлаждения, т.о. при пониженной температуре воздуха включаются обогреватели, а при повышенной включается наружний вентилятор.

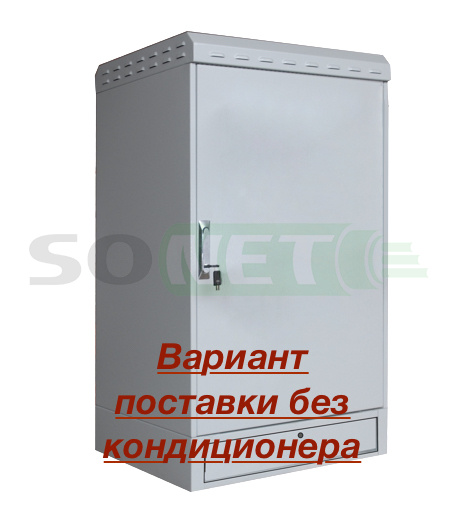

Возможна комплектация уличного напольного термошкафа - кондиционером с индивидуальным термостатом, системой климат-контроля и дистанционного мониторинга внутреннего состояния шкафа.
*штатная система охлаждения имеет мощность отвода тепла ~350Вт.

Шкаф напольный климатический устанавливается вне помещения - на улице и имеет климатическое исполнение УХЛ 1 по ГОСТ 15150.
Возможно размещение термошкафа напольного внутри помещений.

В шкафах климатических IP65 не предусмотрена активная и пассивная вентиляция!!! Размещение в них ИБП и аккумуляторных батарей, которые выделяют водород при работе, строго запрещено!!! при открытии шкафа будет взрыв!!!

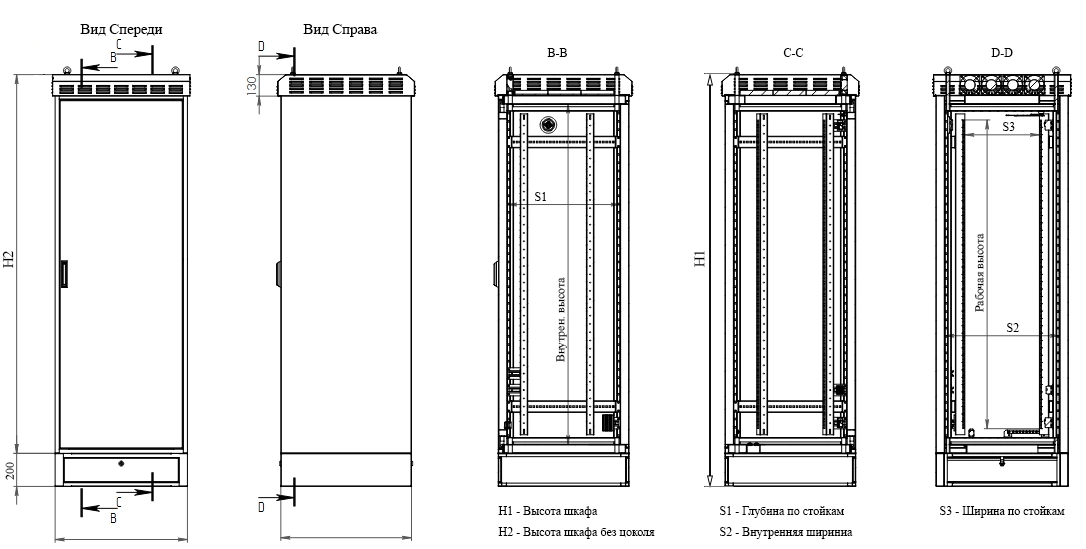

Модельный ряд шкафов серии ШКУ-Н-3.65-х вес/габариты:

артикул типоразмер внешняя высота, мм рабочая высота, U / мм внешняя глубина, мм рабочая глубина (макс), мм размеры дверного проема, ВхШ, мм Объем, м.куб.  вес, кг
ШКУ-Н-3.65-12.6  12U 600x600      790 590   0,74 111
ШКУ-Н-3.65-12.8  12U 600x800  1171 12 / 550 990 790 667х600 0,93 120
ШКУ-Н-3.65-12.9  12U 600x900     1090 890   1,02 132
ШКУ-Н-3.65-15.6  15U 600x600      790 590   0,82 119
ШКУ-Н-3.65-15.8  15U 600x800 1305 15 / 667 990 790 800х600 1,03 131
ШКУ-Н-3.65-15.9  15U 600x900     1090 890   1,14 143
ШКУ-Н-3.65-18.6  18U 600x600      790 590   0,91 127
ШКУ-Н-3.65-18.8  18U 600x800  1438 18 / 810 990 790 933х600 1,14 142
ШКУ-Н-3.65-18.9  18U 600x900     1090 890   1,25 154
ШКУ-Н-3.65-24.6  24U 600x600     790 590   1,08 156
ШКУ-Н-3.65-24.8  24U 600x800 1705 24 / 1080 990 790 1200х600 1,35 177
ШКУ-Н-3.65-24.9  24U 600x900     1090 890   1,49 189
ШКУ-Н-3.65-33.6  33U 600x600      790 590   1,33 183
ШКУ-Н-3.65-33.8  33U 600x800  2105 33 / 1480 990 790 1600х600 1,67 207
ШКУ-Н-3.65-33.9  33U 600x900     1090 890   1,84 222
ШКУ-Н-3.65-42.6  42U 600x600      790 590   1,58 207
ШКУ-Н-3.65-42.8  42U 600x800  2505 42 / 1880 990 790 2000х600 1,98 237
ШКУ-Н-3.65-42.9  42U 600x900     1090 890   2,18 249


* Примечания:
Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм.
Параметры и логика работы штатной климатической системы
  Напряжение питания климатической системы ~220в.
При температуре внешней среды от -5 до -45оС работает отопитель (печь).
При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50оС работает вентилятор.

Характеристики

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:

Материал изготовления шкафа сендвич панель                               толщиной 50 мм.

Теплопроводность теплоизолятора                                                      0,034 Вт/м°С.

Конвекция                                                                                                  EN 50272-2.

Класс защиты от пыли и влаги                                                            не менее IP65.

Климатическое исполнение                                                       УХЛ 1 по ГОСТ 15150.

Внутреннее пространство                                                                      19” стойка.

Мощность теплоотводящей системы                                                  350вт

Грузоподъемность                                                                                   800кг.

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ ТЕРМОШКАФА ШКУ-П-3.65-х

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

Радиатор и штатный блок вентиляторов обдува.

Термостаты 2 шт.

Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

При температуре внешней среды от +20 до +50оС работает вентилятор.



КОНДИЦИОНЕРЫ, ИСПОЛЬЗУЕМЫЕ В БАЗОВЫХ МОДЕЛЯХ

ШКАФОВ ШКУ-П-3.65-х.

Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

12U, 15U, 18U, 24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

24U,33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

12U, 15U,18U, 24U, 33U, 42U

Комплектация

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3.65-х



наименование

базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4 шт

Блок вентиляции обдува состоит из:

вентилятор с подачей воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Клапан выравнивания давления



1 шт

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Цоколь, оснащенный дверцей, с замком

Высота 200мм

1 шт.

Блок освещения



1 шт

Замок на дверь



1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6 шт

6 шт

8 шт

Паспорт на шкаф



1 шт

Габариты и вес

Масса и объем климатических шкафов ШКУ-Н-3.65-х

артикул

Объем, м.куб.

 вес, кг

ШКУ-Н-3.65-12.6

0,74

111

ШКУ-Н-3.65-12.8

0,93

120

ШКУ-Н-3.65-12.9

1,02

132

ШКУ-Н-3.65-15.6

0,82

119

ШКУ-Н-3.65-15.8

1,03

131

ШКУ-Н-3.65-15.9

1,14

143

ШКУ-Н-3.65-18.6

0,91

127

ШКУ-Н-3.65-18.8

1,14

142

ШКУ-Н-3.65-18.9

1,25

154

ШКУ-Н-3.65-24.6

1,08

156

ШКУ-Н-3.65-24.8

1,35

177

ШКУ-Н-3.65-24.9

1,49

189

ШКУ-Н-3.65-33.6

1,33

183

ШКУ-Н-3.65-33.8

1,67

207

ШКУ-Н-3.65-33.9

1,84

222

ШКУ-Н-3.65-42.6

1,58

207

ШКУ-Н-3.65-42.8

1,98

237

ШКУ-Н-3.65-42.9

2,18

249



Файлы
Срок действия
22.03.2022 - 21.03.2025
Тип
Сертификат соответствия УХЛ
Срок действия
21.07.2023 - 20.07.2026
Тип
Сертификат соответствия
Цена с НДС (указана за шт)
розничная
196 050 ₽
мелкооптовая
185 594 ₽
оптовая
176 445 ₽
Заказать
