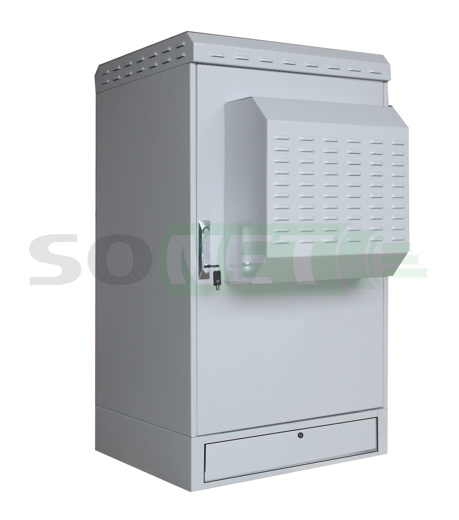

Шкаф климатический напольный 15U 600х900, сэндвич-панель, укомплектованный IP65, Н-3
Шкаф климатический напольный 15U 600х900, сэндвич-панель, укомплектованный IP65, Н-3
Климатические (вандалоустойчивые) напольные шкафы, выполнены по методу утепления сэндвич панель со степенью защиты IP65, далее серия шкафов с артикулом ШКУ-Н-3.65-ХХ.Х, отечественного производства, торговой марки ReDGen, спроектированы для установки (размещения, монтажа) оборудования на 19 дюймовые направляющие. Шкафы данной серии, монтируются на открытой местности в суровых погодных условиях и полностью укомплектованы системой жизнеобеспечения, для поддержания заданной температуры круглое время года. В уличных шкафах данной серии предусмотрена защита от промерзания углов, они спроектированы для размещения оборудования в сложных климатических условиях с резкими перепадами температур. Уличный шкаф полностью защищает установленное в нём оборудование от климатических воздействий внешней окружающей среды и создаёт благоприятный микроклимат для оптимальной работы любого оборудования. Класс защиты термошкафа IP65, наружная вентиляция отсутствует. Конструктив серии ШКУ-Н-3.65-ХХ.Х является антивандальным и защищают установленное в них оборудование от вандалов и мародеров. Термошкафы данной серии предназначены для установки и эксплуатации на открытом воздухе при температуре окружающей среды от -40 ° С до +40 ° С.
Особенности конструкции шкафа ШКУ-Н-3.65-ХХ.Х.

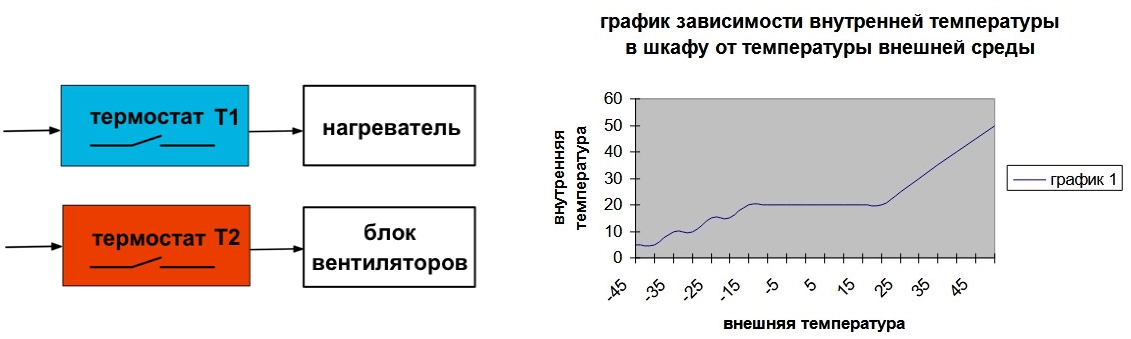

Принцип работы штатной климатической системы.
· При температуре внешней среды от -5° до -45° С работает отопитель (печь).
· При температуре внешней среды от 0° до +15° С не работают отопитель и
вентилятор.

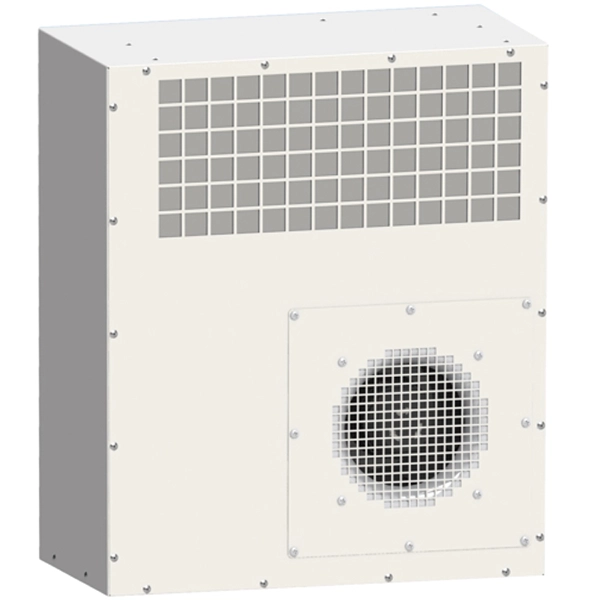

· При температуре внешней среды от +20° до +50° С работает вентилятор/ кондиционер.
Напряжение питания климатической системы ~220в.
| Наименование | Свойства |
|
Климатическое исполнение |
УХЛ 1 по ГОСТ 15150 |
| Сталь марки 08ПС толщиной | Внешняя/внутренняя оболочка 1,5/0.7 мм |
| Теплоизолятор | Вспененный ППС 50мм |
| Теплопроводность теплоизолятора | 0,04 Вт/мК |
| Конструкция замка двери | 2-х(4х) точечный запор |
| Защита от пыли и влаги | IP65 |
| Мощность штатной системы охлаждения.* | 350 Вт |
| Конвекция | EN 50272-2 |
| Пространство для активного оборудования | |
| стойка 19” дюймов | |
|
Грузоподъемность.* |
800 кг |
| Цвет |
Серый RAL 7035 |
|
Соответствует стандартам |
ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3.65-х
|
Наименование |
Описание |
Кол-во |
Изображение |
|

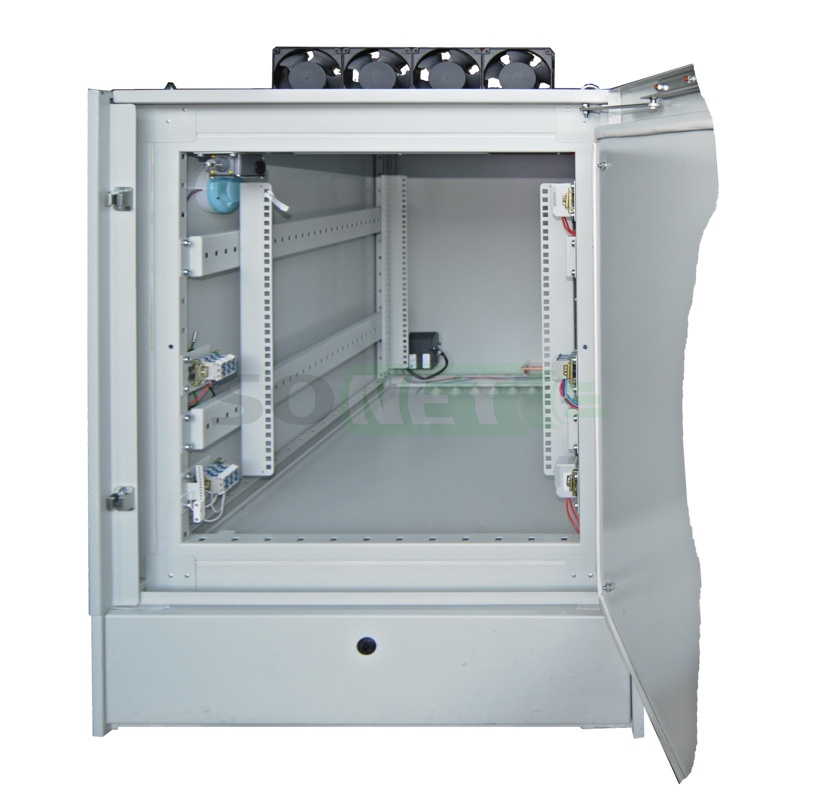

19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4 шт |
|
|

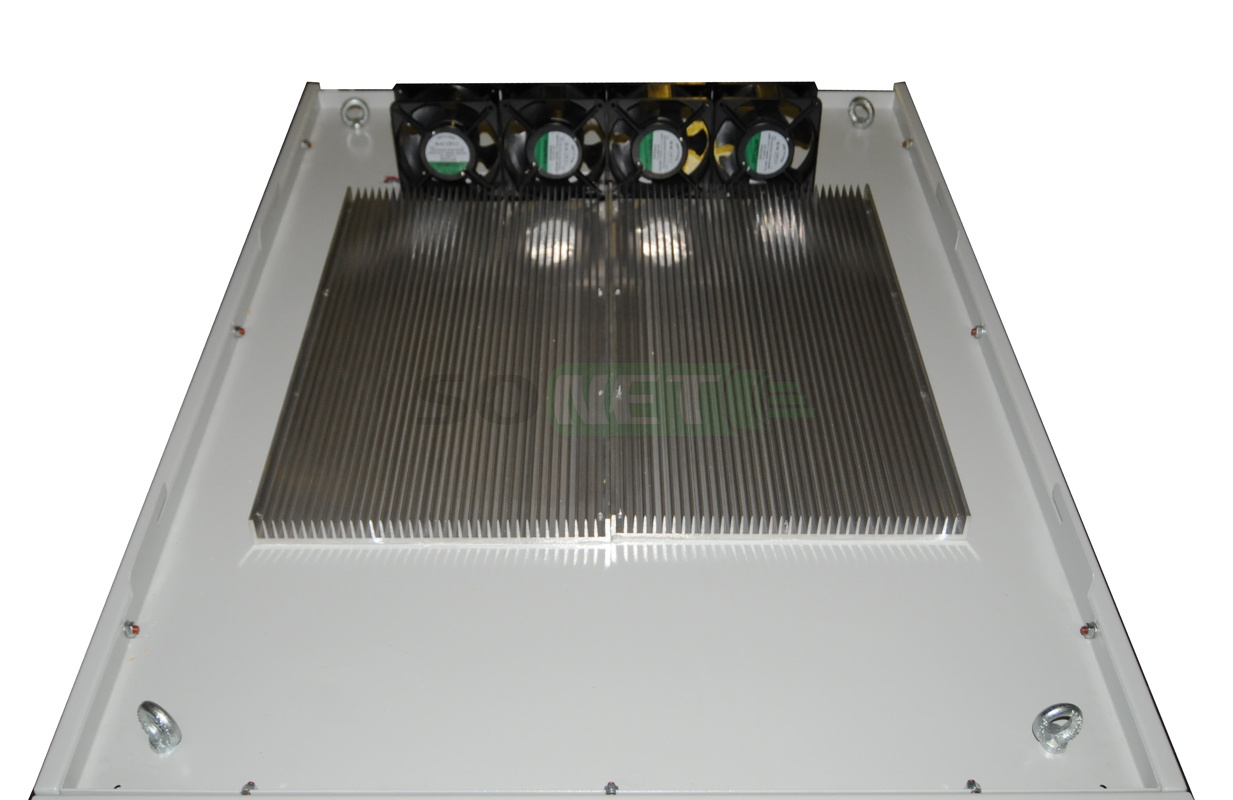

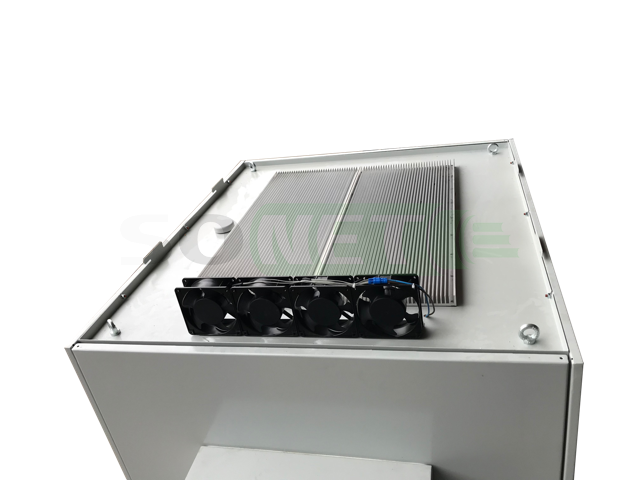

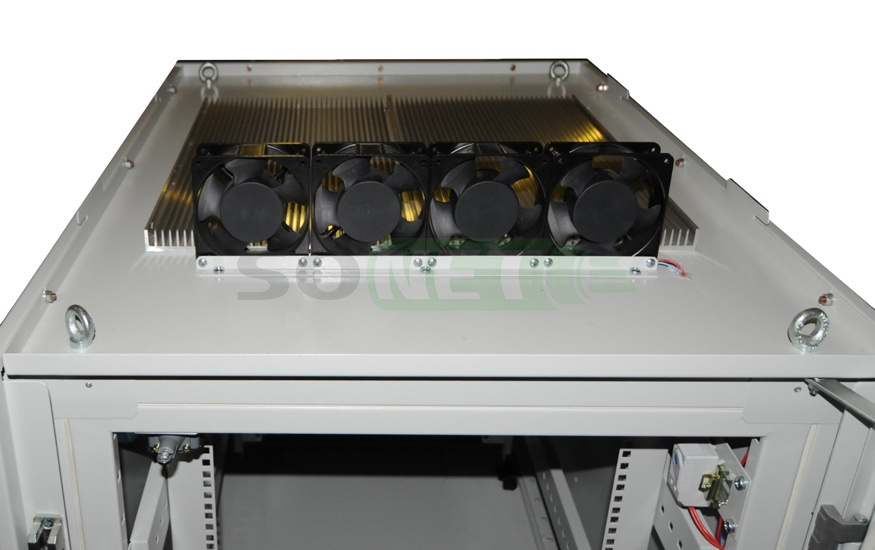

Блок вентиляции обдува состоит из: |
вентилятор с подачей воздуха 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
|
|
Клапан выравнивания давления |
|
1 шт |
|
|
Шина заземления |
8 точек заземления. медная |
1 шт |
|
|
Термостат |
|
2 шт |
|
|
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
|
|
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
|
|
Цоколь, оснащенный дверцей, с замком |
Высота 200мм |
1 шт. |
|
|
Блок освещения |
|
1 шт |
|
|
Замок на дверь |
|
1 шт |
|
|
Комплект ключей |
|
2 шт |
|
|

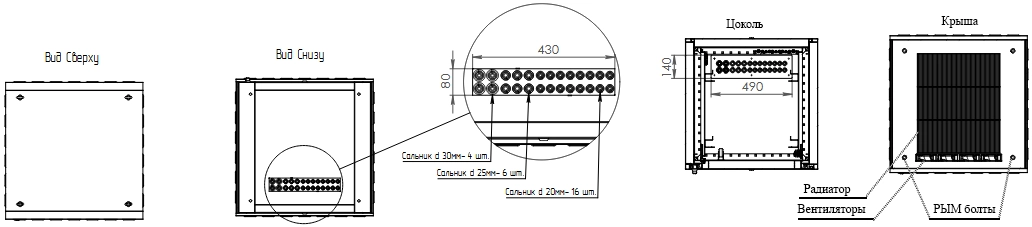

Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6 шт 6 шт 8 шт |
|
|
Паспорт на шкаф |
|
1 шт |
** Перед открытием двери шкафа обязательно нажмите на клапан выравнивания давления.

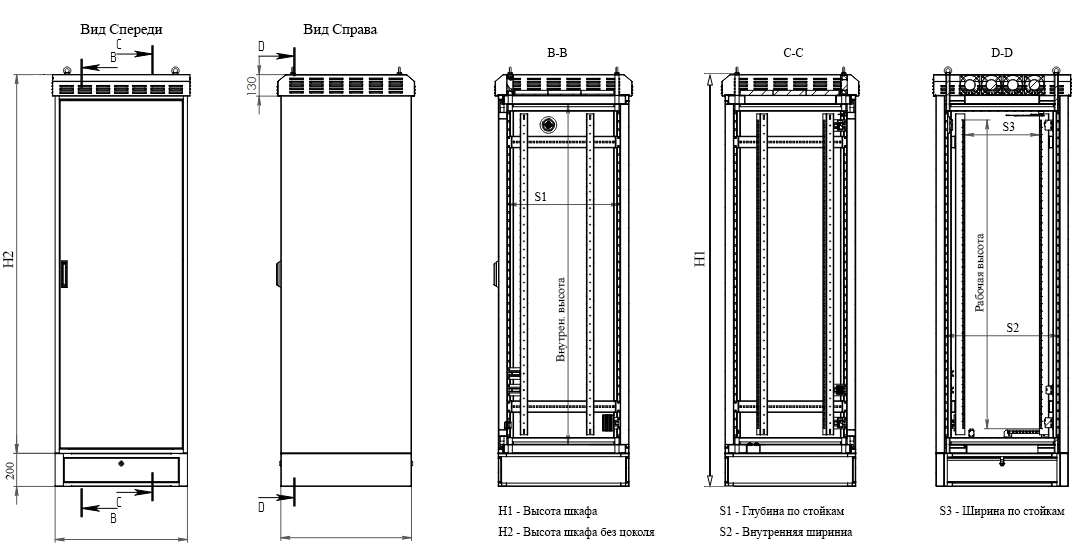

| Артикул |
Типоразмер, U, мм |
Внешняя высота, мм |
Внутрен. высота,мм |
Рабочая высота,U \ мм |
Внешняя глубина, мм |
Внутрен. глубина, мм |
Рабочая глубина (макс), мм |
Размеры дверного проема, ВхШ, мм | Размеры упаковки (1часть), ВхШхГ, мм | Объем м.куб. |
Вес, кг |
| ШКУ-Н-3.65-15.9 | 15U, 600х900 | 1305 | 861 | 15 \ 667 | 1090 | 990 | 890 | 800х600 | 1330х810х1120 | 1.20 | 143 |
1. Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм;
2. Внутренняя высота – внутреннее расстояние от дна шкафа до его крыши;
3. Внутренняя глубина – внутреннее расстояние от закрытой двери до задней стенки;
4. Рабочая глубина – расстояние по максимально раздвинутым юнитовым стойкам.
При этом расстояние от двери до передних стоек - 80 мм, от задних стоек до задней стенки - 20 мм;

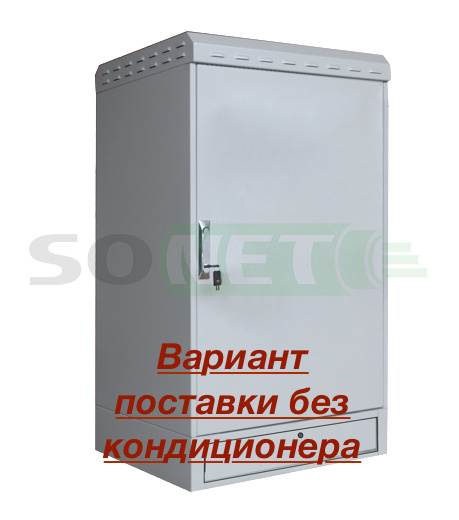

5. Глубина внешняя и внутренняя указана на версию шкафов без кондиционера;
6. Высота цоколя 200мм.
