Шкаф климатический напольный 15U 600х600, сэндвич-панель, укомплектованный, Н-3

Цена (указана за шт)
розничная
144 446.82 ₽
мелкооптовая
136 742.99 ₽
оптовая
130 002.14 ₽
Заказать
Информация
Код Сонет
2491
Артикул
ШКУ-Н-3-15.6
Бренд
ReDGen
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Файлы
Сопутствующие товары

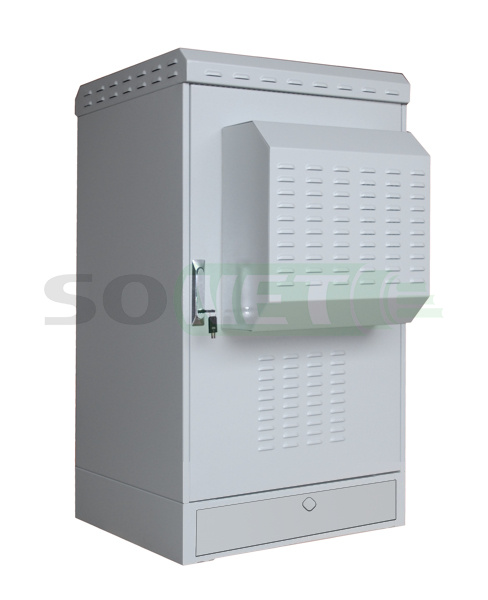

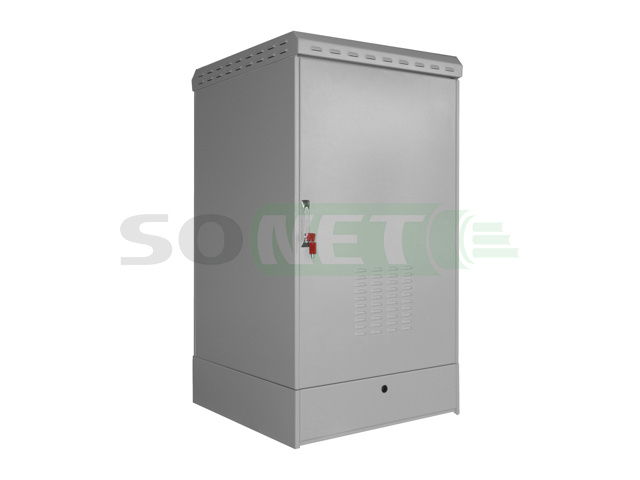

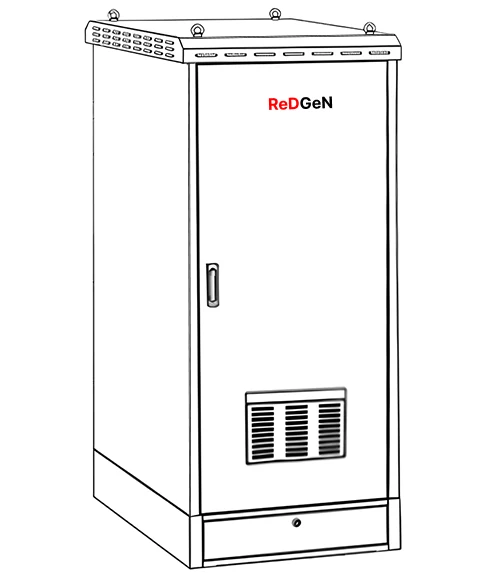

Шкаф уличный IP54, IP55 климатический напольный 15U 600х600, ШКУ-Н-3-15.6


Название до 1.01.21г. ШКУ-Н2-15.6

Публикуемые цены на полностью укомплектованный шкаф!

Шкаф серии ШКУ-Н-х отличается от шкафа ШКУ-П-х наличием цоколя.

ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКУ-Н-3-Х.

Шкаф уличный настенный – профессиональной серии ШКУ-Н-3-х является универсальным всепогодным термошкафом (термоящиком) общего назначения, оборудованным климатической системой в уличном исполнении (outdoor). Серия Н-3 - профессиональная серия напольных уличных термошкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.

Термошкаф предназначен для размещения прецизионного оборудования и его эксплуатации в суровых условиях окружающей среды. Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий. Термошкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице и на различных производствах, используются для создания узлов:

•   сбора и предварительной обработки данных,

•   мониторинга различных параметров окружающей среды,

•   военных, связных и специальных приложения

Уличные напольные шкафы выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.

Шкафы серии ШКУ-Н-3 являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

КОНСТРУКТОРСКИЕ ОСОБЕННОСТИ УЛИЧНОЙ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКАФОВ.

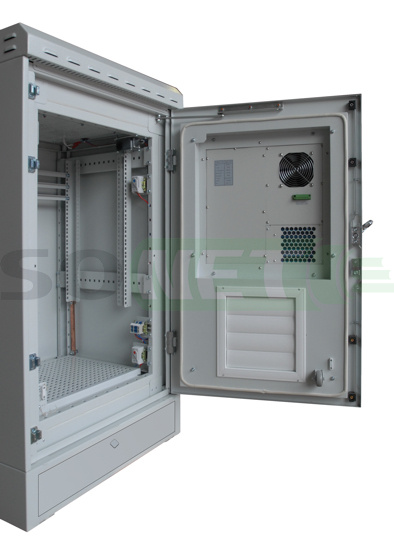

Термошкаф серии ШКУ-П-3-х представляет собой конструкцию, изготовленную по принципу сендвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Весь шкаф изготовлен из сендвич панели толщиной 50мм.

·                   Внешняя и внутренняя оболочки сендвич панели изготовлены из стали 08ПС толщиной 1,5/0,7мм соответственно;

·                   Между ними теплоизолятор - вспененный пенополистирол с негорючими добавками толщиной 50 мм.

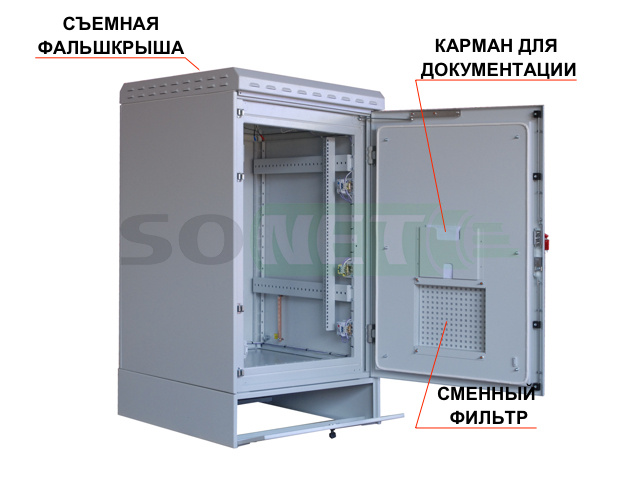

·                   Дверь шкафа снабжены мощным замком с запиранием на две или четыре стороны и оснащены ограничителем открывания до 110 градусов; оборудована «жабрами» приточной вентиляции со сменным фильтром. Дверь шкафа оборудована датчиком открытия двери.

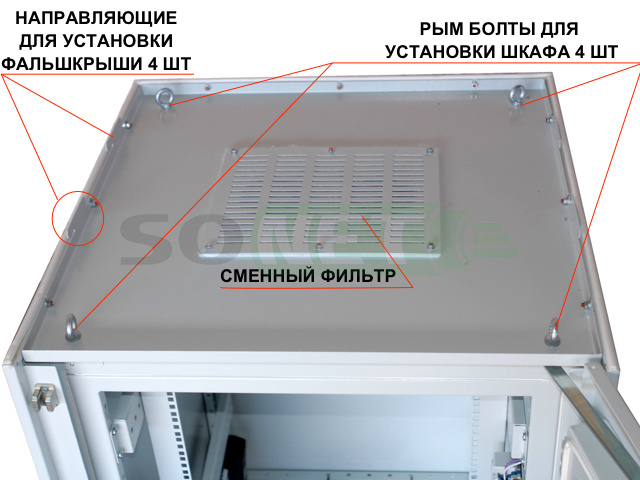

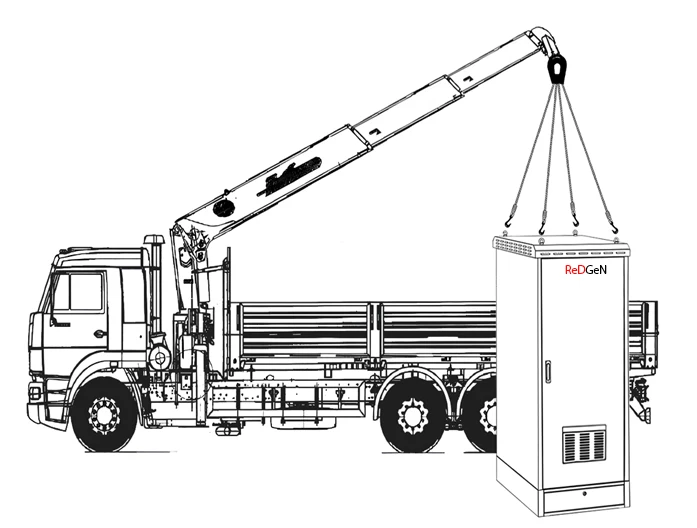

·                   Крыша шкафа оборудована вытяжным вентиляторным модулем, рым болтами и оборудована съемной фальшь крышей.

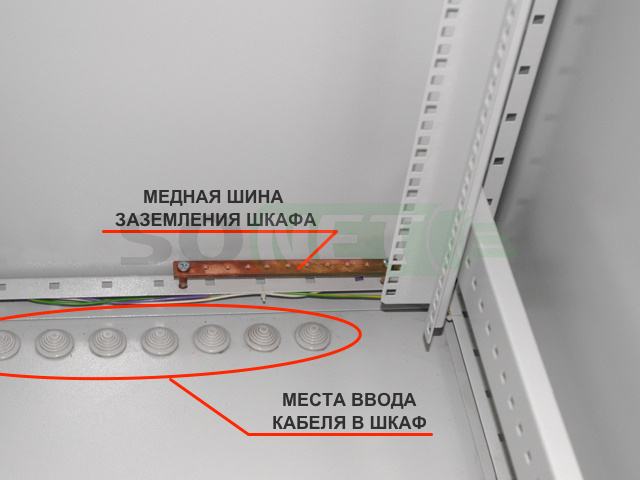

·                   Дно шкафа оборудовано герметичными кабельными вводами (IP 68).

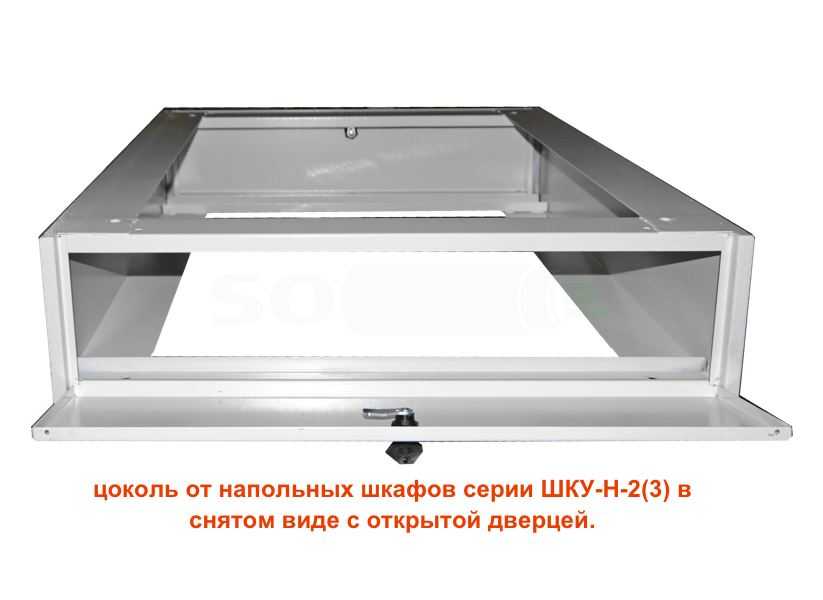

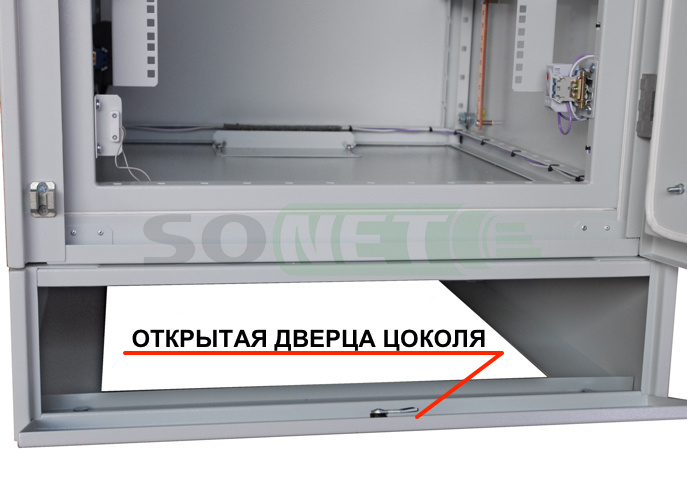

·                   Цоколь шкафа металлический высотой 200мм, оснашен дверцей с замком, не утеплен.

·                   Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035

*Возможна окраска корпуса в любой цвет в несколько слоев или покрытие защитным лаком.

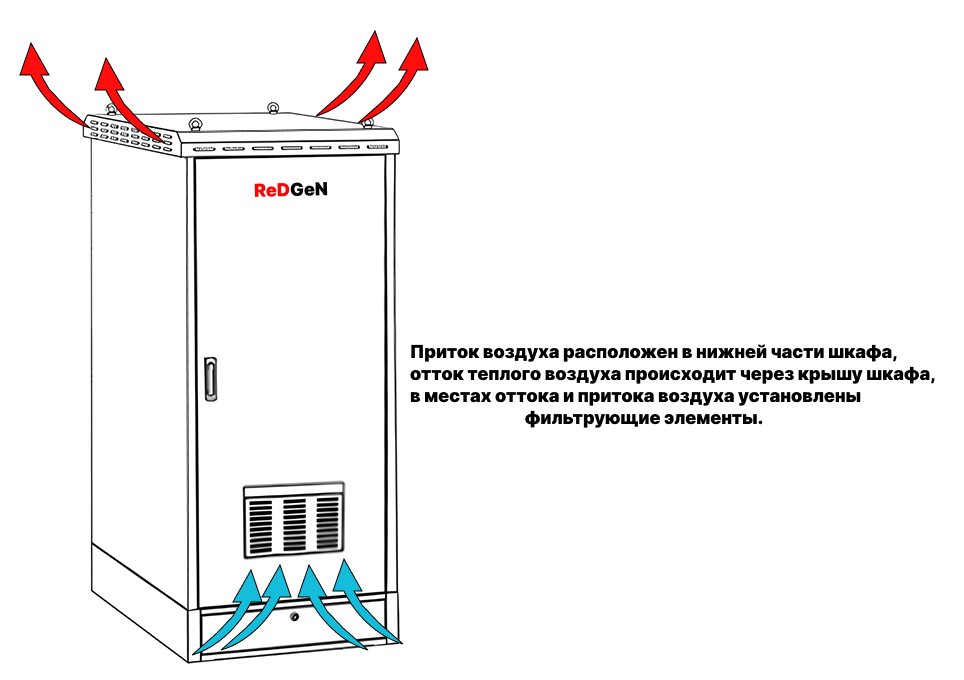

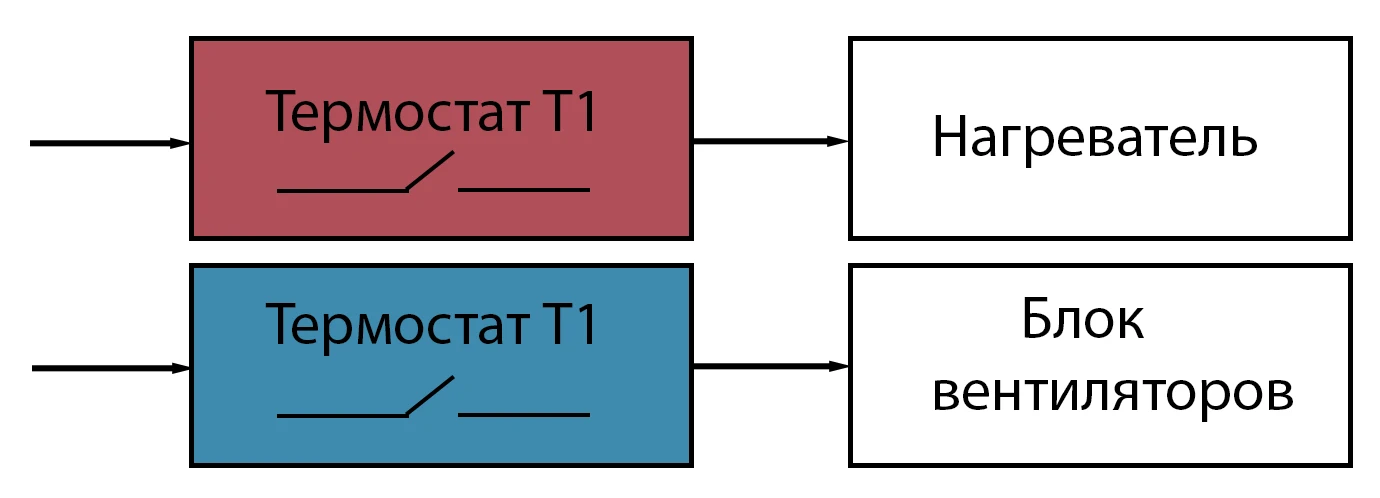

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и вытяжного блока вентилятора. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или вентилятор. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор.

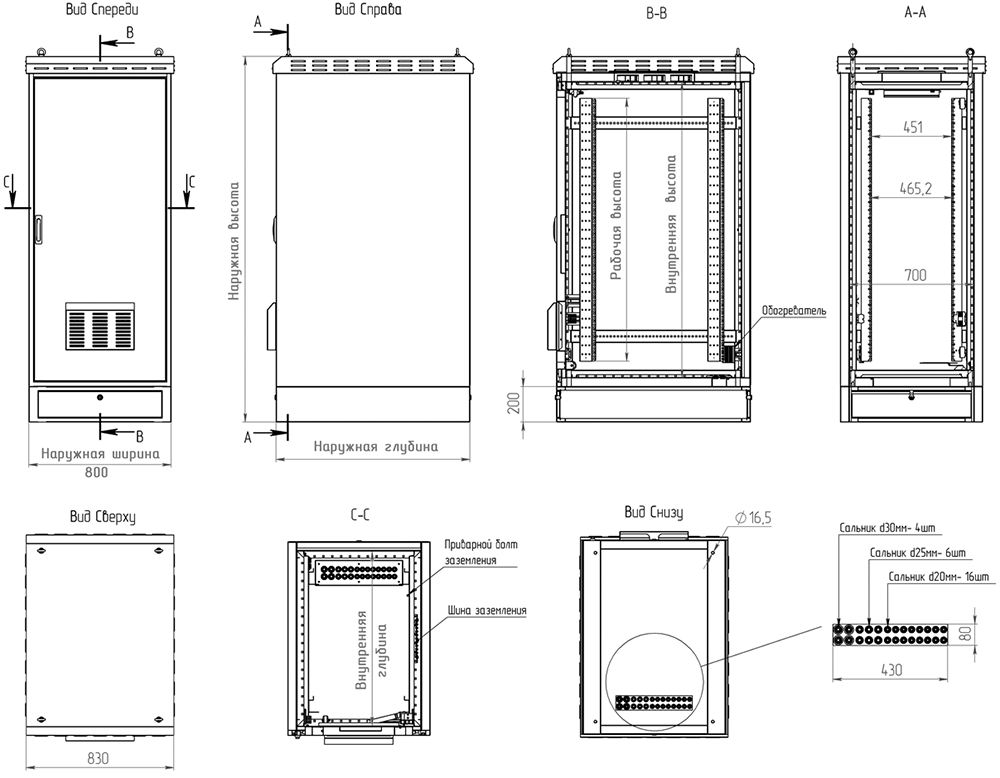

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-3-х

артикул

типоразмер

внешняя высота, мм

внутрен. высота, мм

рабочая высота,   U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

вес, кг

ШКУ-Н-3-12.6

12U 600x600







790

690

590



0,71

118

ШКУ-Н-3-12.8

12U 600x800

1121

727

12 / 550

990

890

790

667х600

0,89

127

ШКУ-Н-3-12.9

12U 600x900







1090

990

890



0,98

135

ШКУ-Н-3-15.6

15U 600x600







790

690

590



0,79

124

ШКУ-Н-3-15.8

15U 600x800

1255

861

15 / 667

990

890

790

800х600

0,99

138

ШКУ-Н-3-15.9

15U 600x900







1090

990

890



1,09

149

ШКУ-Н-3-18.6

18U 600x600







790

690

590



0,88

130

ШКУ-Н-3-18.8

18U 600x800

1388

993

18 / 810

990

890

790

933х600

1,1

145

ШКУ-Н-3-18.9

18U 600x900







1090

990

890



1,21

160

ШКУ-Н-3-24.6

24U 600x600







790

690

590



1,05

164

ШКУ-Н-3-24.8

24U 600x800

1655

1260

24 / 1080

990

890

790

1200х600

1,31

180

ШКУ-Н-3-24.9

24U 600x900







1090

990

890



1,44

195

ШКУ-Н-3-33.6

33U 600x600







790

690

590



1,3

190

ШКУ-Н-3-33.8

33U 600x800

2055

1660

33 /  1480

990

890

790

1600х600

1,63

212

ШКУ-Н-3-33.9

33U 600x900





1090

990

890



1,79

230

ШКУ-Н-3-42.6

42U 600x600







790

690

590



1,55

214

ШКУ-Н-3-42.8

42U 600x800

2455

2060

42 / 1880

990

890

790

2000х600

1,94

236

ШКУ-Н-3-42.9

42U 600x900







1090

990

890



2,14

255



*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески;

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ТЕРМОШКАФА НАПОЛЬНОГО

Кондиционер, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию.

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.



Характеристики
Код Сонет
2491
Вид шкафа
Уличный
Артикул
ШКУ-Н-3-15.6
Производитель
ReDGen
Юниты
15
Глубина
600
Ширина
600
Серия
Н-3

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:

материал изготовления

сендвич панель 50мм

теплопроводность теплоизолятора

0,034 Вт/мК

фильтрующий элемент

ФТ-100-G2 Класс очистки G2 по EN 779.

конвекция

EN 50272-2.

класс защиты от пыли и влаги

IP54-IP55

климатическое исполнение

УХЛ 1 по ГОСТ 15150.

грузоподъемность

800 кг.

внутреннее пространство

19” стойка.

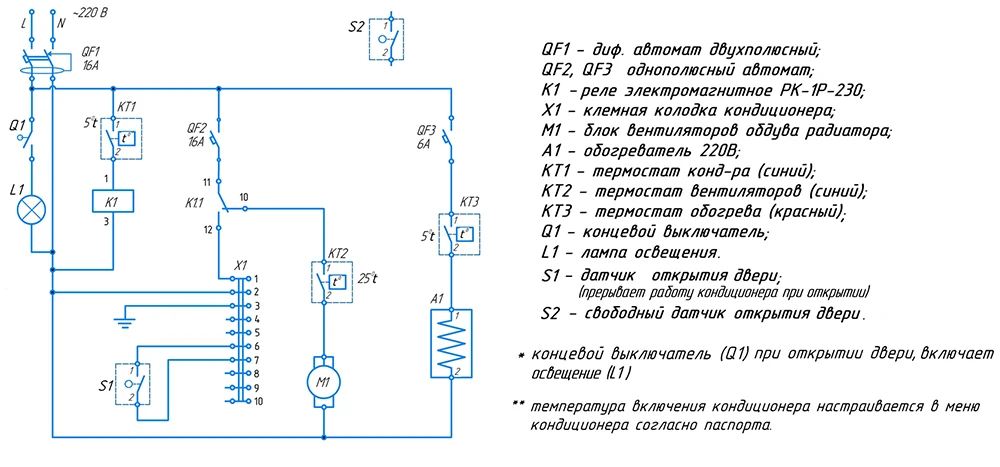

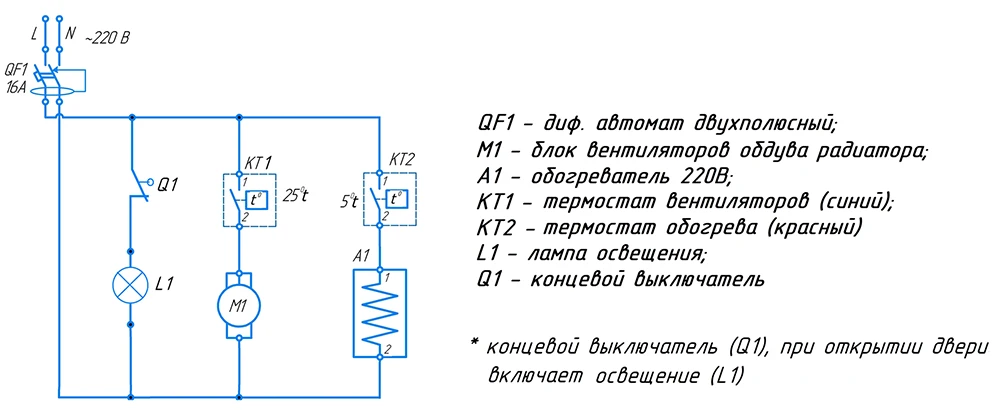

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

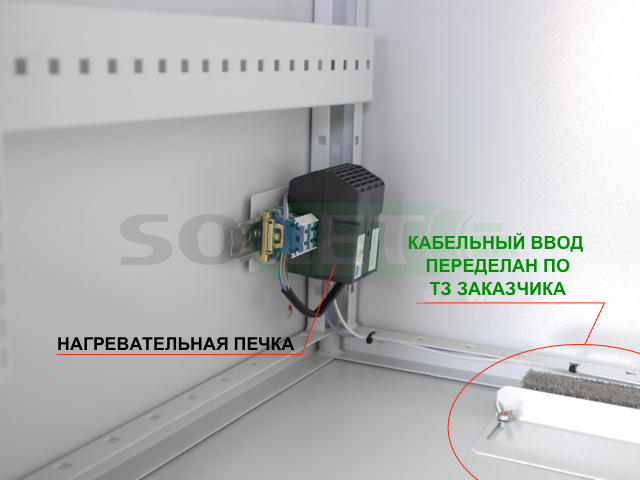

·      Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

·      Блок вытяжных вентиляторов.

·      Термостаты 2 шт.

·      Напряжение питания климатической системы ~220в.

·      При температуре внешней среды от -5 до -45оС работает отопитель (печь).

·      При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

·      При температуре внешней среды от +20 до +50оС работает вентилятор.

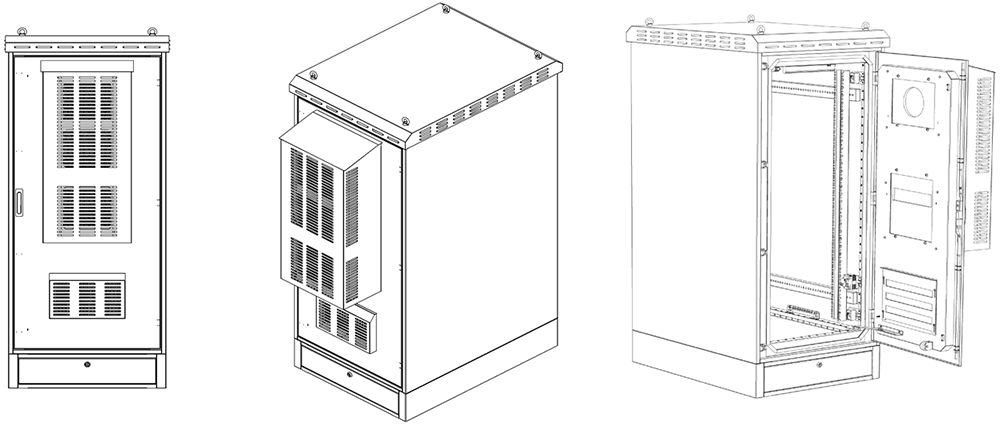

Кондиционеры, используемые в базовых моделях

 шкафов ШКУ-H-3-x.

Геометрические размеры и совместимость.



Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U





Комплектация

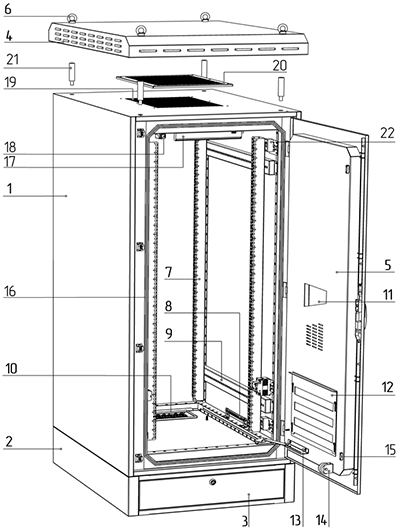

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3-х

наименование

Базовая характеристика

количество

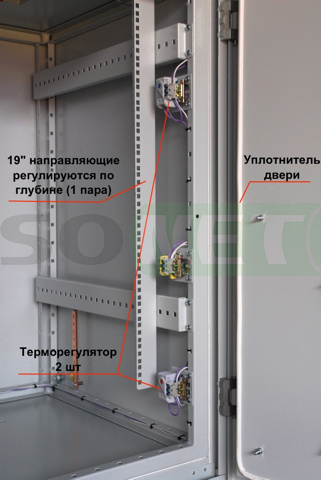

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей воздуха, 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)

Фильтрующий материал ФТ-100-G2
Класс очистки G2 по EN 779.

1 шт. посадочное место (320х433 мм)

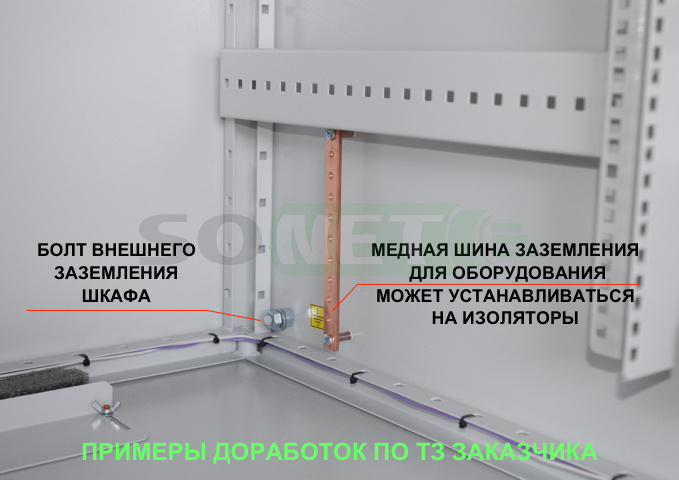

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт
