- Шкаф климатический напольный 12U 600х600, сэндвич-панель, укомплектованный, Н-3

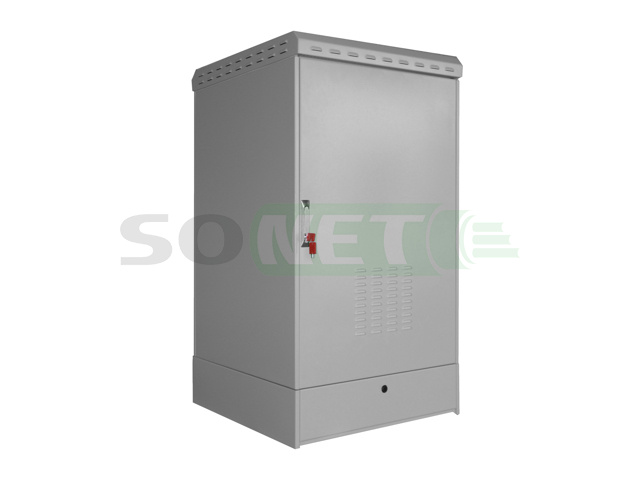

Шкаф климатический напольный 12U 600х600, сэндвич-панель, укомплектованный, Н-3
Шкаф уличный телекоммуникационный 19 напольный 12U 600х600, ШКУ-Н-3-12.6
Наименование до 1.01.21 ШКУ-Н2-12.6
Публикуемые цены на полностью укомплектованный шкаф!
Шкаф серии ШКУ-Н-х отличается от шкафа ШКУ-П-х наличием цоколя.
ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКУ-Н-3-Х.
Шкаф уличный настенный – профессиональной серии ШКУ-Н-3-х является универсальным всепогодным термошкафом (термоящиком) общего назначения, оборудованным климатической системой в уличном исполнении (outdoor). Серия Н-3 - профессиональная серия напольных уличных термошкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкаф предназначен для размещения прецизионного оборудования и его эксплуатации в суровых условиях окружающей среды. Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий. Термошкафы данной серии востребованы для размещения точных и чувствительных приборов или аппаратуры на улице и на различных производствах, используются для создания узлов:
• сбора и предварительной обработки данных,
• мониторинга различных параметров окружающей среды,
• военных, связных и специальных приложения
…
Уличные напольные шкафы выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-Н-3 являются антивандальными и защищают установленное в них оборудование от вандалов и мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
КОНСТРУКТОРСКИЕ ОСОБЕННОСТИ УЛИЧНОЙ ПРОФЕССИОНАЛЬНОЙ СЕРИИ ШКАФОВ.

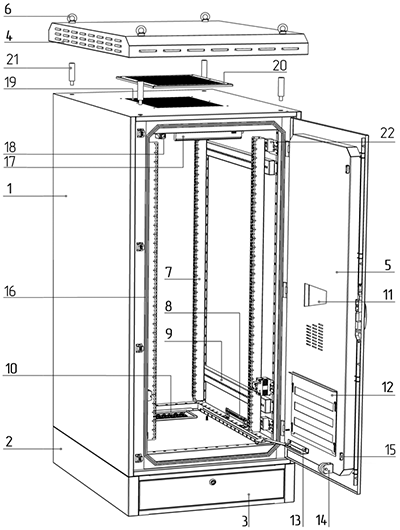

Термошкаф серии ШКУ-П-3-х представляет собой конструкцию, изготовленную по принципу сендвич панель – «шкаф в шкафе» с утеплителем между ними. Такая конструкция обладает терморазрывом и теплоизолирует внутреннюю и внешнюю оболочки корпуса друг от друга. Это позволяет получить более равномерный градиент температуры во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Весь шкаф изготовлен из сендвич панели толщиной 50мм.
· Внешняя и внутренняя оболочки сендвич панели изготовлены из стали 08ПС толщиной 1,5/0,7мм соответственно;

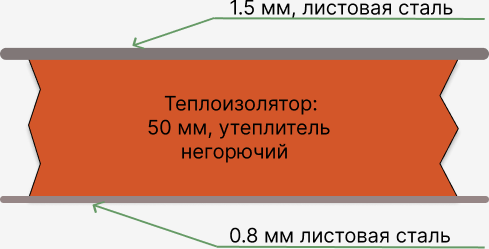

· Между ними теплоизолятор - вспененный пенополистирол с негорючими добавками толщиной 50 мм.

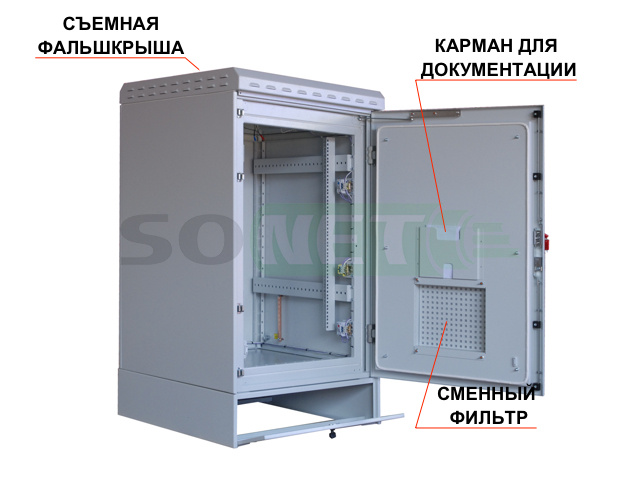

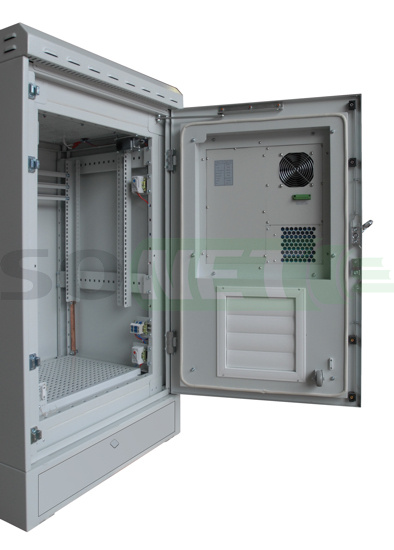

· Дверь шкафа снабжены мощным замком с запиранием на две или четыре стороны и оснащены ограничителем открывания до 110 градусов; оборудована «жабрами» приточной вентиляции со сменным фильтром. Дверь шкафа оборудована датчиком открытия двери.

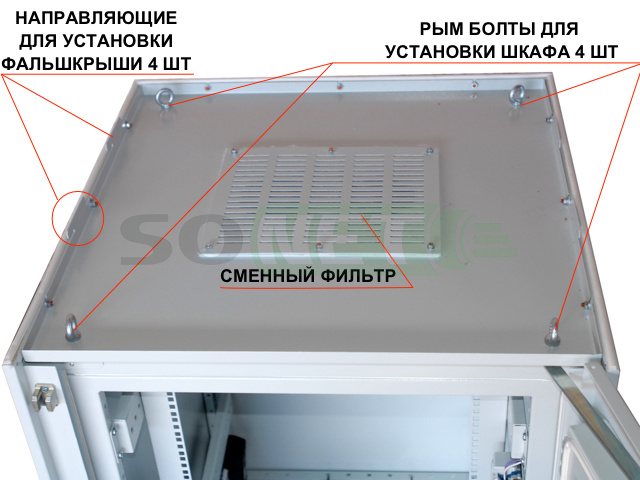

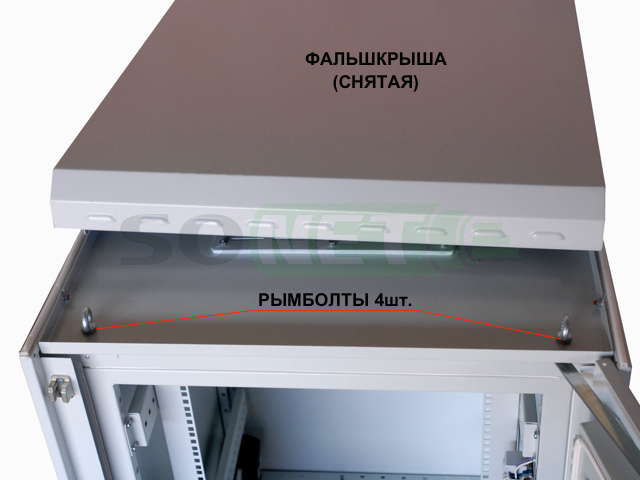

· Крыша шкафа оборудована вытяжным вентиляторным модулем, рым болтами и оборудована съемной фальшь крышей.

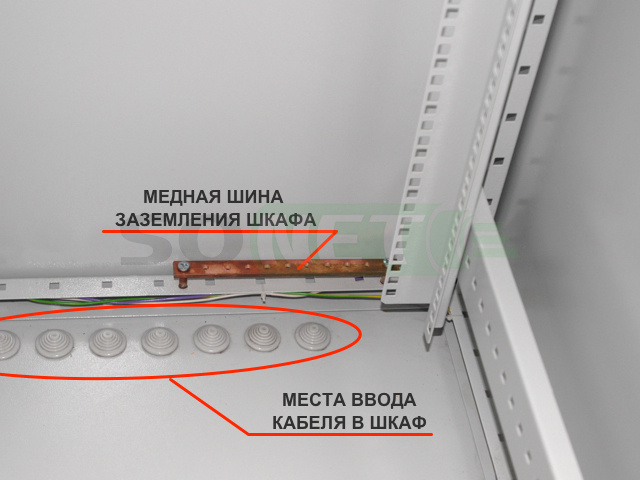

· Дно шкафа оборудовано герметичными кабельными вводами (IP 68).

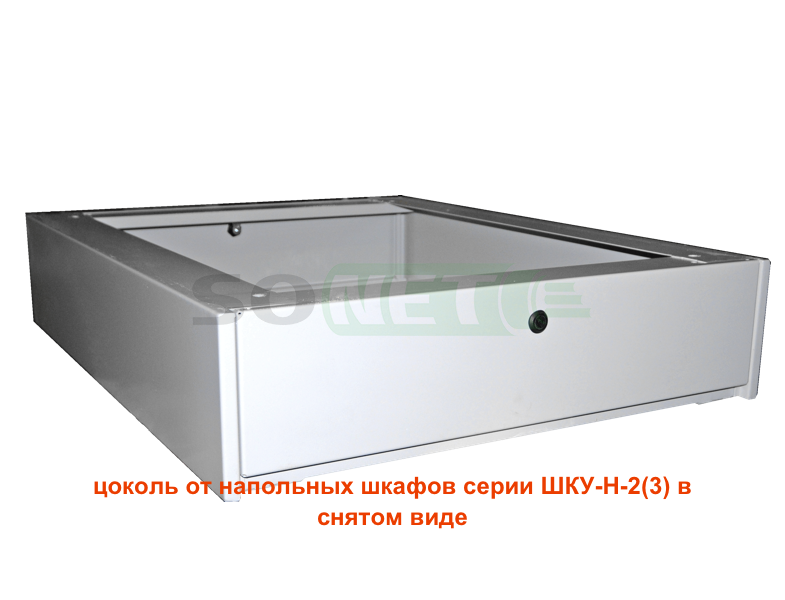

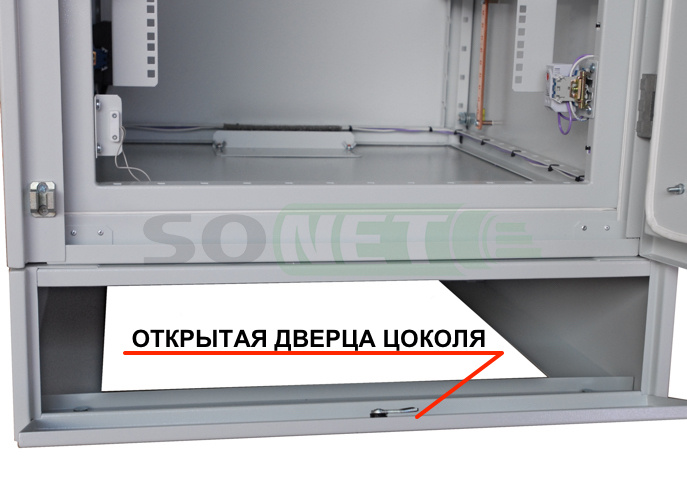

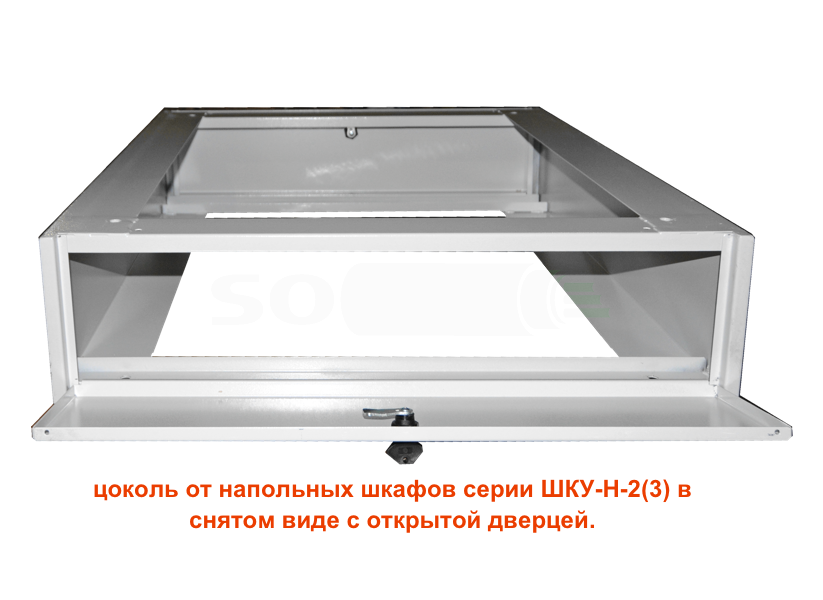

· Цоколь шкафа металлический высотой 200мм, оснашен дверцей с замком, не утеплен.
· Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035
*Возможна окраска корпуса в любой цвет в несколько слоев или покрытие защитным лаком.

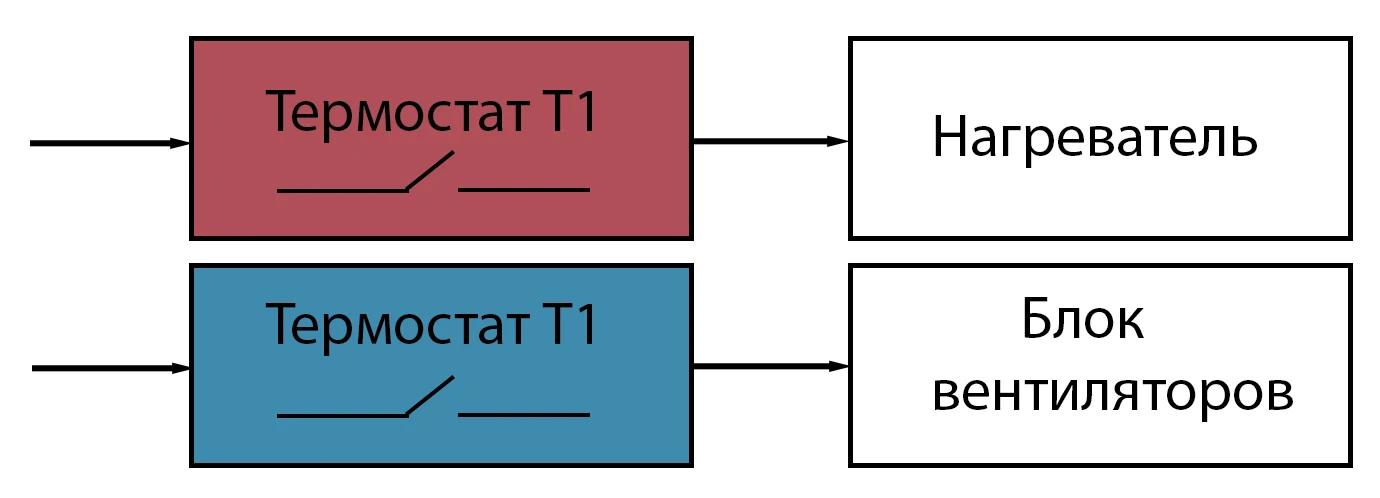

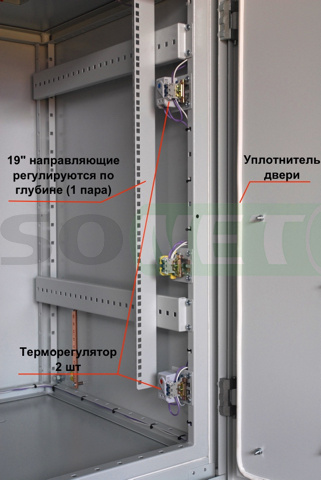

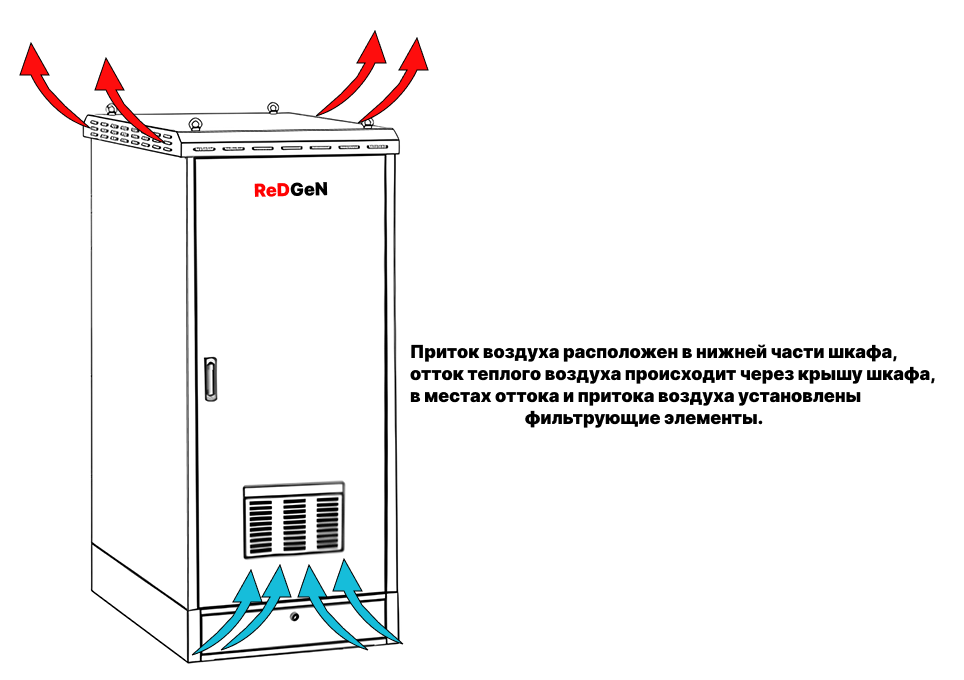

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и вытяжного блока вентилятора. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или вентилятор. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор.

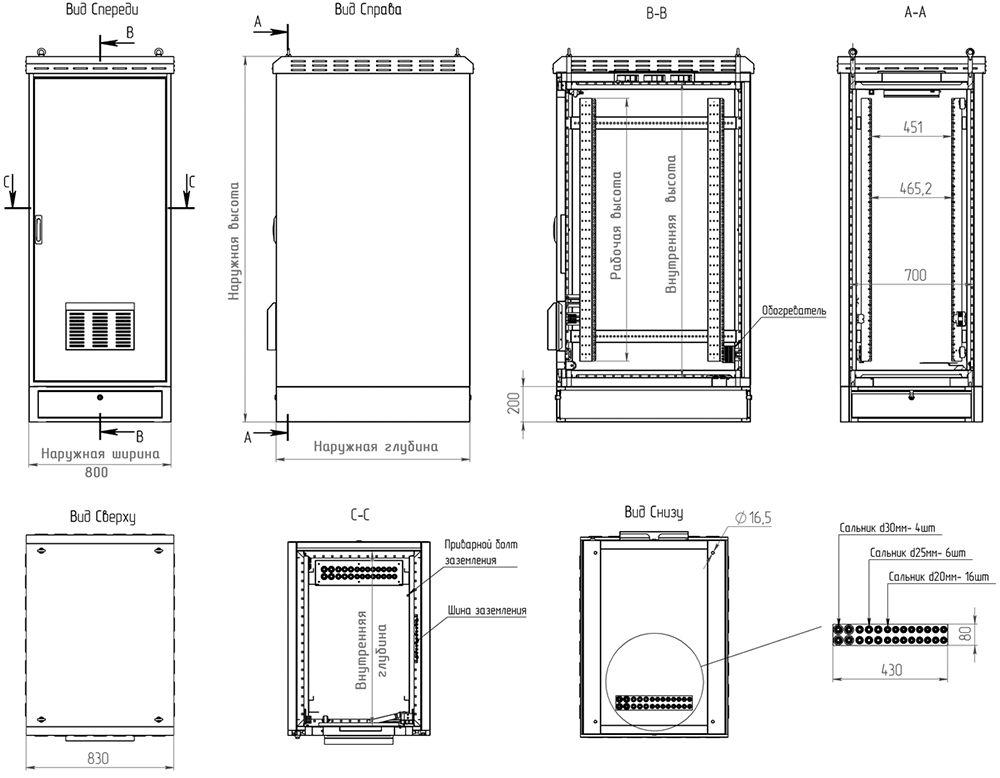

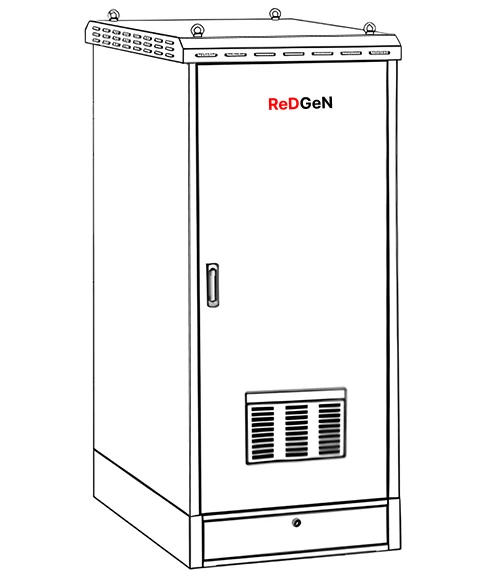

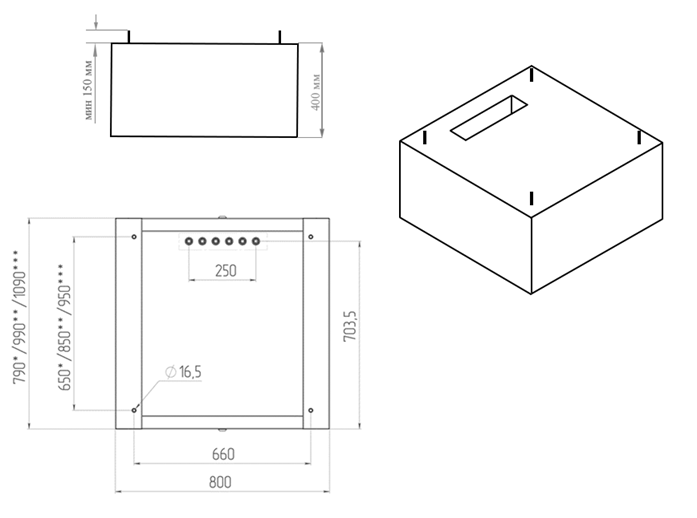

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-3-х
артикул |
типоразмер |
внешняя высота, мм |
внутрен. высота, мм |
рабочая высота, U / мм |
внешняя глубина, мм |
внутрен. глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес, кг |
ШКУ-Н-3-12.6 |
12U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,71 |
118 |
ШКУ-Н-3-12.8 |
12U 600x800 |
1121 |
727 |
12 / 550 |
990 |
890 |
790 |
667х600 |
0,89 |
127 |
ШКУ-Н-3-12.9 |
12U 600x900 |
|
|
|
1090 |
990 |
890 |
|
0,98 |
135 |
ШКУ-Н-3-15.6 |
15U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,79 |
124 |
ШКУ-Н-3-15.8 |
15U 600x800 |
1255 |
861 |
15 / 667 |
990 |
890 |
790 |
800х600 |
0,99 |
138 |
ШКУ-Н-3-15.9 |
15U 600x900 |
|
|
|
1090 |
990 |
890 |
|
1,09 |
149 |
ШКУ-Н-3-18.6 |
18U 600x600 |
|
|
|
790 |
690 |
590 |
|
0,88 |
130 |
ШКУ-Н-3-18.8 |
18U 600x800 |
1388 |
993 |
18 / 810 |
990 |
890 |
790 |
933х600 |
1,1 |
145 |
ШКУ-Н-3-18.9 |
18U 600x900 |
|
|
|
1090 |
990 |
890 |
|
1,21 |
160 |
ШКУ-Н-3-24.6 |
24U 600x600 |
|
|
|
790 |
690 |
590 |
|
1,05 |
164 |
ШКУ-Н-3-24.8 |
24U 600x800 |
1655 |
1260 |
24 / 1080 |
990 |
890 |
790 |
1200х600 |
1,31 |
180 |
ШКУ-Н-3-24.9 |
24U 600x900 |
|
|
|
1090 |
990 |
890 |
|
1,44 |
195 |
ШКУ-Н-3-33.6 |
33U 600x600 |
|
|
|
790 |
690 |
590 |
|
1,3 |
190 |
ШКУ-Н-3-33.8 |
33U 600x800 |
2055 |
1660 |
33 / 1480 |
990 |
890 |
790 |
1600х600 |
1,63 |
212 |
ШКУ-Н-3-33.9 |
33U 600x900 |
|
|
1090 |
990 |
890 |
|
1,79 |
230 |
|
ШКУ-Н-3-42.6 |
42U 600x600 |
|
|
|
790 |
690 |
590 |
|
1,55 |
214 |
ШКУ-Н-3-42.8 |
42U 600x800 |
2455 |
2060 |
42 / 1880 |
990 |
890 |
790 |
2000х600 |
1,94 |
236 |
ШКУ-Н-3-42.9 |
42U 600x900 |
|
|
|
1090 |
990 |
890 |
|
2,14 |
255 |
*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески;
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ТЕРМОШКАФА НАПОЛЬНОГО
Кондиционер, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию.

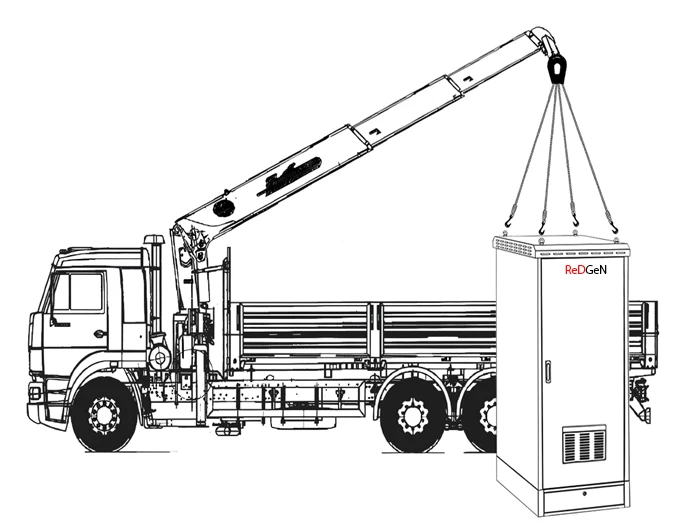

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА
Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

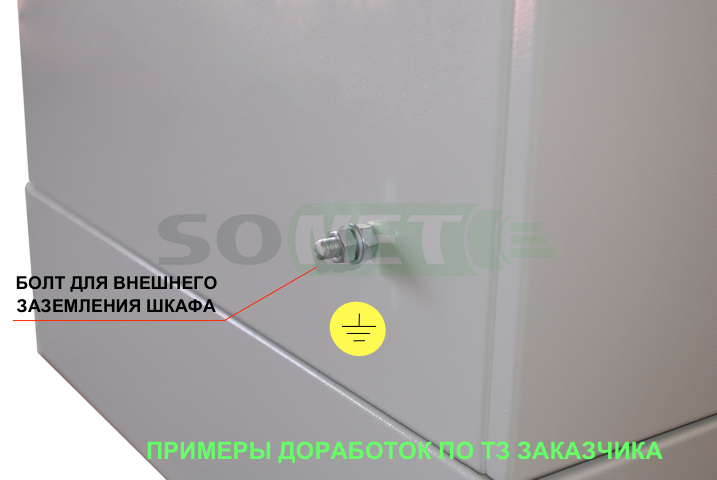

НЕСТАНДАРТНЫЕ РЕШЕНИЯ
Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:
материал изготовления |
сендвич панель 50мм |
теплопроводность теплоизолятора |
0,034 Вт/мК |
фильтрующий элемент |
ФТ-100-G2 Класс очистки G2 по EN 779. |
конвекция |
EN 50272-2. |
класс защиты от пыли и влаги |
IP54-IP55 |
климатическое исполнение |
УХЛ 1 по ГОСТ 15150. |
грузоподъемность |
800 кг. |
внутреннее пространство |
19” стойка. |

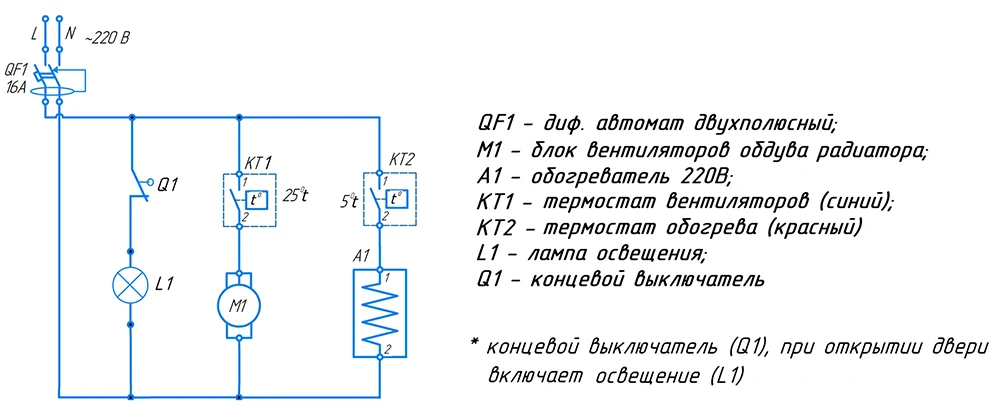

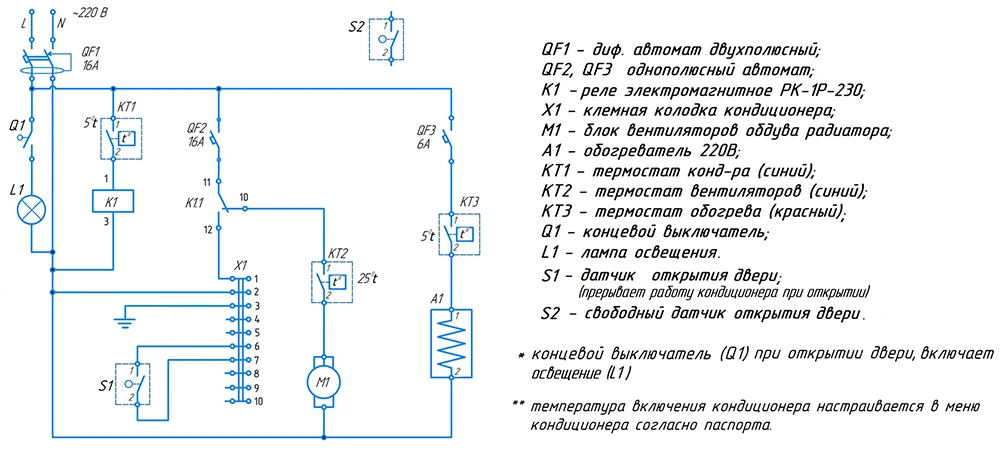

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

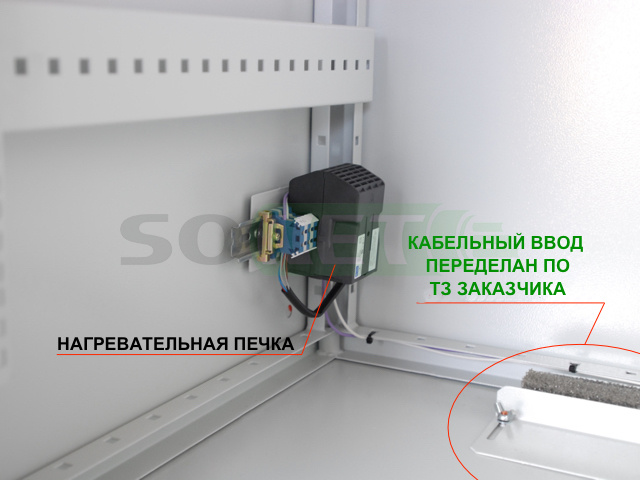

· Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.
· Блок вытяжных вентиляторов.
· Термостаты 2 шт.
· Напряжение питания климатической системы ~220в.
· При температуре внешней среды от -5 до -45оС работает отопитель (печь).
· При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
· При температуре внешней среды от +20 до +50оС работает вентилятор.

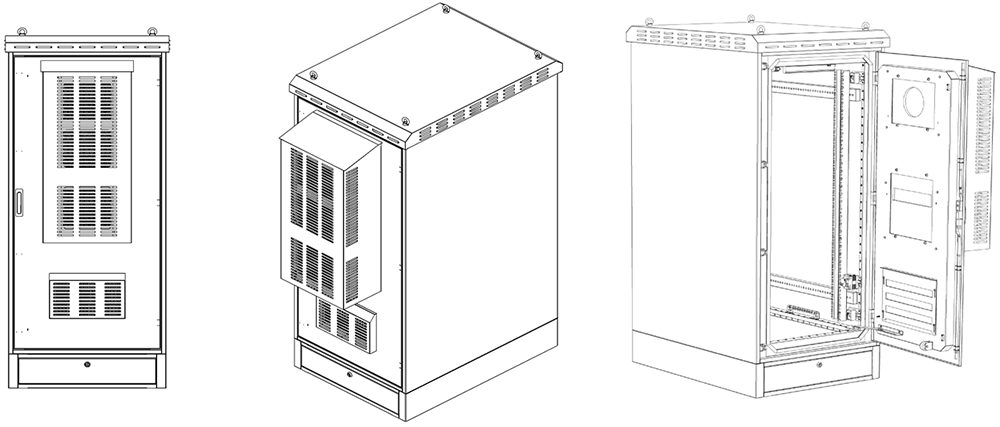

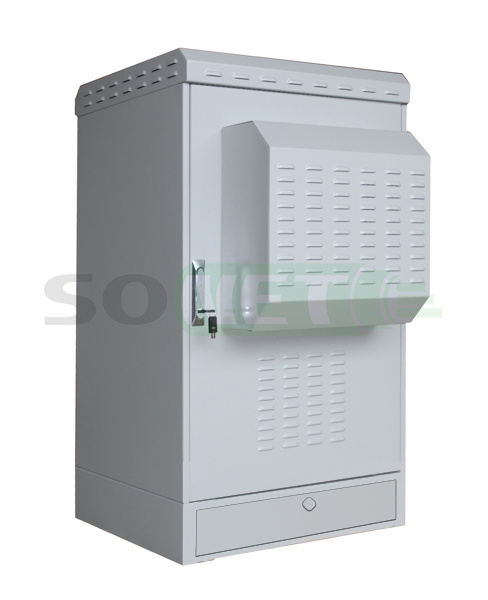

Кондиционеры, используемые в базовых моделях шкафов ШКУ-H-3-x
Геометрические размеры и совместимость.
Мощность кондиционера, кВт |
габариты |
Совместимость с базовыми моделями шкафов |
0,5 и 0,8кВт |
310х570х280 |
24U, 33U, 42U |
1,0 и 1,5кВт |
400х950х300 |
33U, 42U |
2,0 и 2,5 кВт |
400х1580х330 |
42U |
0,5 и 0,8 кВт малогабаритный |
500х500х265 |
18U, 24U, 33U, 42U |
1,0 и 1,5 кВт малогабаритный |
560х610х265 |
24U, 33U, 42U |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3-х
наименование |
Базовая характеристика |
количество |
19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4шт |
Блок вентиляции в крышу состоит из: |
вентилятор с подачей воздуха, 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
Сменный фильтр на вентиляцию (жабры) |
Фильтрующий материал ФТ-100-G2 |
1 шт. посадочное место (320х433 мм) |

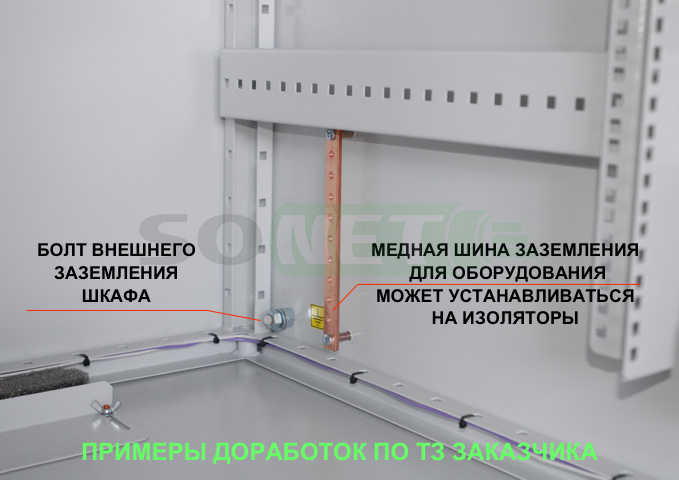

Шина заземления |
8 точек заземления. медная |
1 шт |
Термостат |
|
2 шт |
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
Блок освещения |
|
1 шт |
Замок на дверь |
|
1 шт |
Цоколь с дверцей |
высота цоколя 200мм |
1 шт |
Комплект ключей |
|
2 шт |
Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6шт 6шт 8шт |
Паспорт на шкаф |
|
1 шт |
