Шкаф климатический напольный 12U 600х600, сэндвич-панель, укомплектованный IP65, Н-3

Цена с НДС (указана за шт)
розничная
173 550 ₽
мелкооптовая
164 294 ₽
оптовая
156 195 ₽
Заказать
Информация
Код Сонет
28819
Артикул
ШКУ-Н-3.65-12.6
Бренд
ReDGen
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Сопутствующие товары

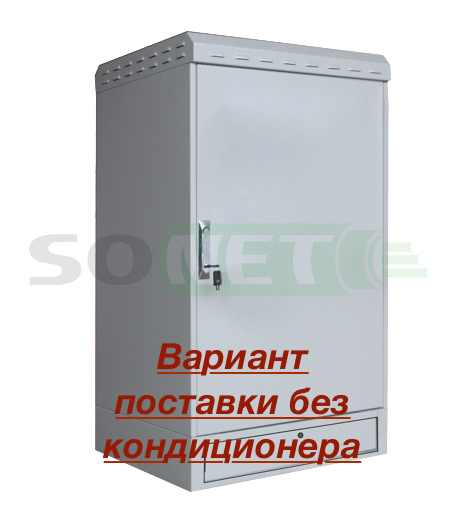

Термошкаф IP 65 уличный всепогодный 12U 600х600 , укомплектованный ШКУ-Н-3.65-12.6. Профессиональная серия уличных термошкафов.

(СТАРЫЙ АРТИКУЛ ДО 1.01.21г. ШКУ-Н5-12.6.65)

Общие сведения об уличных шкафах серии ШКУ-Н-3.65-х ReDGeN

Термошкаф напольный ШКУ-Н-3.65-12.6 представляет собой антивандальную конструкцию с классом защиты шкафа не менее IP 65. Предназначен для установки прецизионных аппаратуры, приборов и оборудования - способен фактически изолировать их  от внешней среды. Это позволяет размещать промышленные компьютеры; связное, контрольное, серверное, оптическое.. оборудование в любых местах с суровыми условиями внешними средами...; в специальных лабораторных и исследовательских условиях. Внешняя вентиляция отсутствует!!

Особенности профессионального уличного напольного климатического термошкафа:

Конструкция профессиональной серии всепогодных уличных шкафов сделана по принципу "шкаф в шкафе", с утеплителем между внешним и внутренним корпусами шкафа (сэндвич панель). Утеплитель между корпусами шкафа вспененный ППС с негорючими добавками, обладает прекрасными теплоизолирующими свойствами. Конструкция сендвич панель - осуществляет терморазрыв между корпусами шкафа, что позволяет, при наличии климатической системы, поддерживать температурные условия внутри шкафа в более узком диапазоне. Наличие внутренних вентиляторов для перемешивания воздуха во внутреннем пространстве шкафа, исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода.
  • Сэндвич панель - наружный каркас листовая сталь 08ПС толщиной 1.5 мм., внутренний каркас сталь 08ПС толщиной 0.7 мм. Утеплитель негорючий ППС или ППУ толщиной 50 мм.

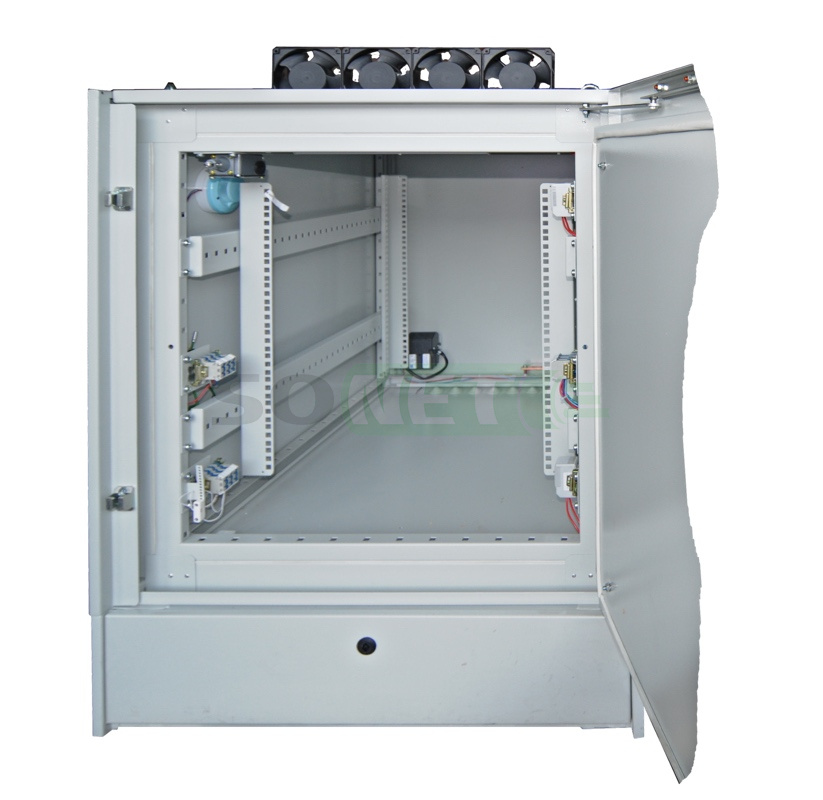

  • Отсек шкафа разработан для размещения в нём активного и коммутационного  оборудования, которое имеет жесткие требования к климатическим условиям, утеплен по принципу сендвич-панель. Возможна установка как 19 " направляющих, так и монтажной панели; различных полок.
  • Цоколь с открывающейся дверцей с замком (стандартная высота 200мм). В цоколе установлены герметичные сальниковые вводы. Пригоден для хранения излишков кабеля. Не утеплен.
  • Цвет шкафа. Полимерная порошковая краска RAL 7035. Для лучшей сохранности корпуса шкафа от условий агрессивной среды возможна покраска наружней поверхности шкафа в несколько слоев краски и (или) покрытие его дополнительным слоем защитного лака.
  • Дверь шкафа "сэндвич панель" снабжена замком с запиранием на две или три стороны. Замок соответствует классу защищенности 4 по ГОСТ 5089-2003. В зависимости от требований покупателя возможна поставка модели и с задней закрывающейся дверью.
  • Термошкаф оснащен клапаном выравнивания давления.

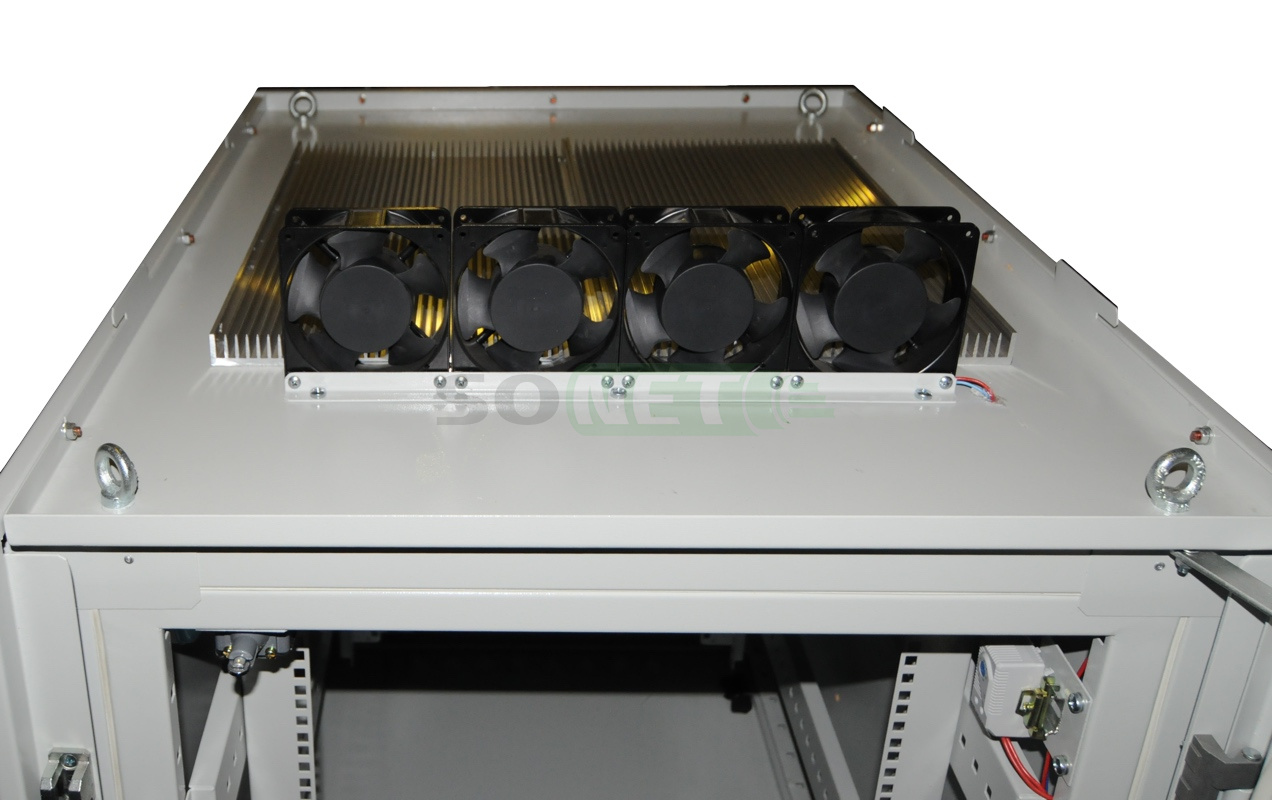

  • Крыша шкафа "сэндвич панель" оснащена: рым-болтами, штатной системой охлаждения*. Закрыта фальшкрышей с вентиляционными отверстиями.
  • Шкаф размещается на твердой поверхности. При отсутствии твердой готовой поверхности на наливной бетонный фундамент.

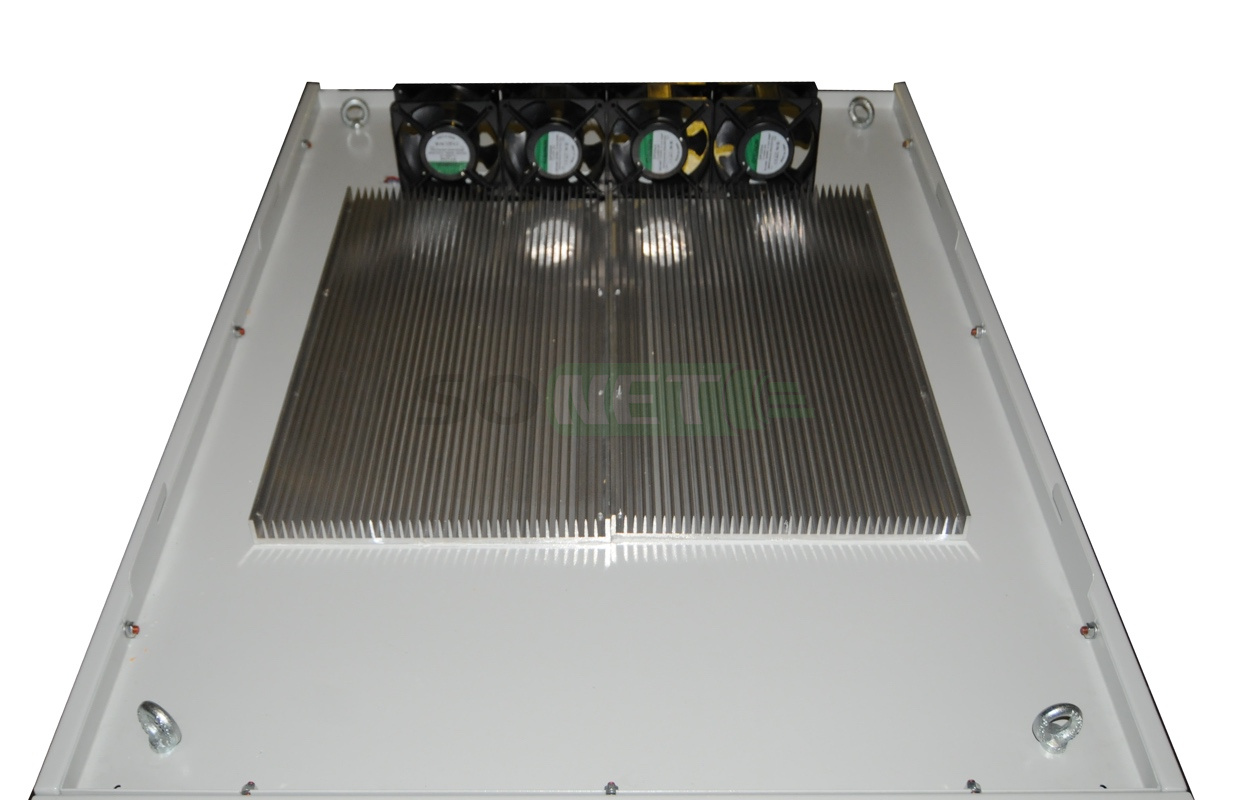

  • Шкаф оснащён климатической системой закрытого типа. Система контроля климата построена на базе отопителя воздуха (керамической печки с вентилятором), и системы связанных  радиаторов с внешним обдувом блоком вентиляторов. Данной системой управляют 2 термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватель (термопечь с вентилятором) или наружние вентиляторы съема тепла со штатной системы охлаждения, т.о. при пониженной температуре воздуха включаются обогреватели, а при повышенной включается наружний вентилятор.

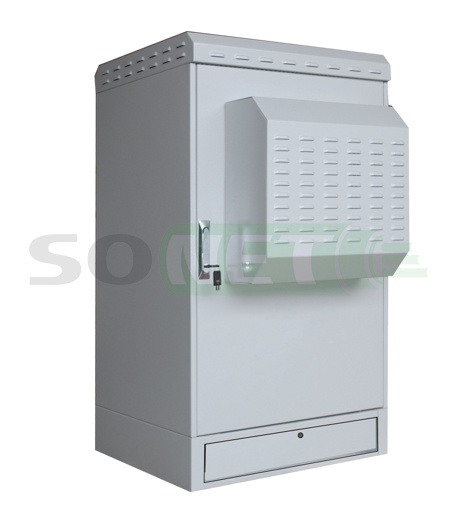

  • Возможна комплектация уличного напольного термошкафа - кондиционером с индивидуальным термостатом, системой климат-контроля и дистанционного мониторинга внутреннего состояния шкафа.
*штатная система охлаждения имеет мощность отвода тепла ~350Вт.
Шкаф напольный климатический устанавливается вне помещения - на улице и имеет климатическое исполнение УХЛ 1 по ГОСТ 15150.
Возможно размещение термошкафа напольного внутри помещений.
В шкафах климатических IP65 не предусмотрена активная и пассивная вентиляция!!! Размещение в них ИБП и аккумуляторных батарей, которые выделяют водород при работе, строго запрещено!!! при открытии шкафа будет взрыв!!!

Модельный ряд шкафов серии ШКУ-Н-3.65-х вес/габариты:

артикул типоразмер внешняя высота, мм рабочая высота, U / мм внешняя глубина, мм рабочая глубина (макс), мм размеры дверного проема, ВхШ, мм Объем, м.куб.  вес, кг
ШКУ-Н-3.65-12.6  12U 600x600      790 590   0,74 111
ШКУ-Н-3.65-12.8  12U 600x800  1171 12 / 550 990 790 667х600 0,93 120
ШКУ-Н-3.65-12.9  12U 600x900     1090 890   1,02 132
ШКУ-Н-3.65-15.6  15U 600x600      790 590   0,82 119
ШКУ-Н-3.65-15.8  15U 600x800 1305 15 / 667 990 790 800х600 1,03 131
ШКУ-Н-3.65-15.9  15U 600x900     1090 890   1,14 143
ШКУ-Н-3.65-18.6  18U 600x600      790 590   0,91 127
ШКУ-Н-3.65-18.8  18U 600x800  1438 18 / 810 990 790 933х600 1,14 142
ШКУ-Н-3.65-18.9  18U 600x900     1090 890   1,25 154
ШКУ-Н-3.65-24.6  24U 600x600     790 590   1,08 156
ШКУ-Н-3.65-24.8  24U 600x800 1705 24 / 1080 990 790 1200х600 1,35 177
ШКУ-Н-3.65-24.9  24U 600x900     1090 890   1,49 189
ШКУ-Н-3.65-33.6  33U 600x600      790 590   1,33 183
ШКУ-Н-3.65-33.8  33U 600x800  2105 33 / 1480 990 790 1600х600 1,67 207
ШКУ-Н-3.65-33.9  33U 600x900     1090 890   1,84 222
ШКУ-Н-3.65-42.6  42U 600x600      790 590   1,58 207
ШКУ-Н-3.65-42.8  42U 600x800  2505 42 / 1880 990 790 2000х600 1,98 237
ШКУ-Н-3.65-42.9  42U 600x900     1090 890   2,18 249

* Примечания:

Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм.


Параметры и логика работы штатной климатической системы



Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

При температуре внешней среды от +20 до +50оС работает вентилятор.



Характеристики

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:

Материал изготовления шкафа сендвич панель                               толщиной 50 мм.

Теплопроводность теплоизолятора                                                      0,034 Вт/м°С.

Конвекция                                                                                                  EN 50272-2.

Класс защиты от пыли и влаги                                                            не менее IP65.

Климатическое исполнение                                                       УХЛ 1 по ГОСТ 15150.

Внутреннее пространство                                                                      19” стойка.

Мощность теплоотводящей системы                                                  350вт

Грузоподъемность                                                                                   100кг.

*Грузоподъемность шкафа можно увеличить до 200кг, путем установки силовых консолей, приобретаются отдельно.

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ ТЕРМОШКАФА ШКУ-П-3.65-х

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

Радиатор и штатный блок вентиляторов обдува.

Термостаты 2 шт.

Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

При температуре внешней среды от +20 до +50оС работает вентилятор.



КОНДИЦИОНЕРЫ, ИСПОЛЬЗУЕМЫЕ В БАЗОВЫХ МОДЕЛЯХ

ШКАФОВ ШКУ-П-3.65-х.

Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

12U, 15U, 18U, 24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

24U,33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

12U, 15U,18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

15U, 18U, 24U, 33U, 42U





Комплектация

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-3.65-х



наименование

базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4 шт

Блок вентиляции обдува состоит из:

вентилятор с подачей воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Клапан выравнивания давления



1 шт

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Цоколь, оснащенный дверцей, с замком

Высота 200мм

1 шт.

Блок освещения



1 шт

Замок на дверь



1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6 шт

6 шт

8 шт

Паспорт на шкаф



1 шт



Габариты и вес

Вес и объем шкафов серии ШКУ-Н-3.65-х:

артикул

Объем, м.куб.

 вес, кг

ШКУ-Н-3.65-12.6

0,74

111

ШКУ-Н-3.65-12.8

0,93

120

ШКУ-Н-3.65-12.9

1,02

132

ШКУ-Н-3.65-15.6

0,82

119

ШКУ-Н-3.65-15.8

1,03

131

ШКУ-Н-3.65-15.9

1,14

143

ШКУ-Н-3.65-18.6

0,91

127

ШКУ-Н-3.65-18.8

1,14

142

ШКУ-Н-3.65-18.9

1,25

154

ШКУ-Н-3.65-24.6

1,08

156

ШКУ-Н-3.65-24.8

1,35

177

ШКУ-Н-3.65-24.9

1,49

189

ШКУ-Н-3.65-33.6

1,33

183

ШКУ-Н-3.65-33.8

1,67

207

ШКУ-Н-3.65-33.9

1,84

222

ШКУ-Н-3.65-42.6

1,58

207

ШКУ-Н-3.65-42.8

1,98

237

ШКУ-Н-3.65-42.9

2,18

249
