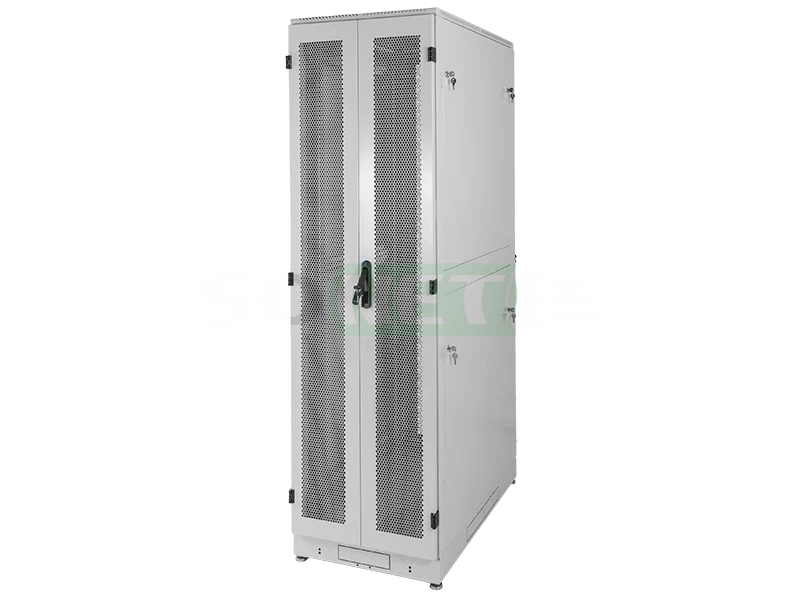

Шкаф 19" напольный серверный 42U (600х1200) дверь перфорированная, задние двойные перфорированные
Шкаф 19" напольный серверный 42U (600х1200) дверь перфорированная, задние двойные перфорированные
Серия ШТК-М, производимая отечественной торговой маркой ЦМО, представляет собой высококачественное решение для размещения сетевого оборудования и серверов. Изготовленные в строгом соответствии с российским стандартом IEC 60 297 («Механические конструкции серий 482,6 мм»), изделия обладают высокой надежностью и прочностью.
|
Распределительная нагрузка на телекоммуникационный серверный шкаф 19 дюймов |
||||||
|
Высота, U |
24 | 30 | 36 | 42 |
48 |
|
|
Нагрузка, кг |
700 | 900 | 900 | 1200 |
1200 |
|
Особенности модельного ряда:
- Высота шкафа варьируется от 24U до 48U
- Глубины представлены моделями на выбор — 800 мм, 1000 мм и 1200 мм.
- Передняя дверь выполнена перфорированной для оптимальной вентиляции и охлаждения оборудования.
- Задние двери также оснащены перфорацией и открываются распашным способом, обеспечивая удобство доступа к задней части устройства.
- Максимальная нагрузка на изделие колеблется от 700 кг до 1200 кг, что позволяет размещать массивное оборудование без риска повреждения корпуса.
- Стандартная окраска соответствует оттенку серого цвета RAL7025. Возможна поставка партий от пяти единиц в чёрном цвете.
- Для удобства транспортировки шкаф поставляется в разборном виде в упаковочной таре из трёх частей.
- Класс защиты изделия — IP20, что обеспечивает надежную защиту от внешних воздействий.
- Шкаф оборудован системой заземления, необходимой для безопасной эксплуатации и предотвращения статического электричества.
- Ширина модели 800 мм дополнительно облегчает организацию кабельных соединений благодаря увеличенному пространству внутри шкафа.
Дополнительные преимущества:
- Предусмотрены места для установки вентиляционных модулей серии R-FAN, обеспечивающих эффективное охлаждение.
- Удобство монтажа и технического обслуживания достигается благодаря лёгкому снятию боковых стенок.
- Сертификаты соответствия требованиям стандартов ТУ РБ 800008148.001–2003 и ГОСТ 32127–2013 подтверждают высокое качество продукции.
- Большой ассортимент аксессуаров, охлаждение, полки и направляющие, кабельные органайзеры, кабельные вводы, заземление. Что позволяет полностью подготовить шкаф к установке серверного оборудования.
Условия гарантии и хранения:
Гарантия на эксплуатацию изделий составляет 12 месяцев, гарантийный срок хранения — не более 6 месяцев.
Серверные шкафы серии ШТК-М оптимально подходят для предприятий различных отраслей промышленности, банков, центров обработки данных и телекоммуникаций, гарантируя безопасность, надежность и комфортность обслуживания установленного оборудования.
Технические Характеристики и Безопасность |
|

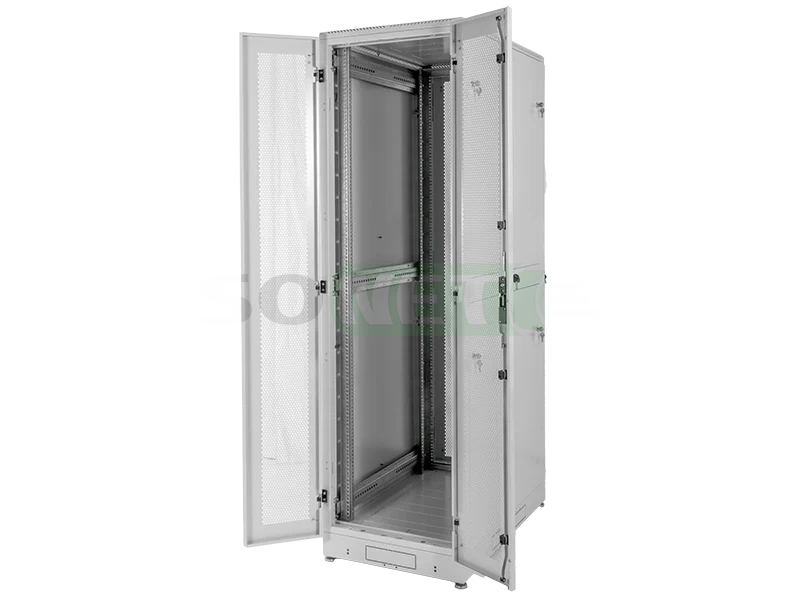

| Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон. |
|
|

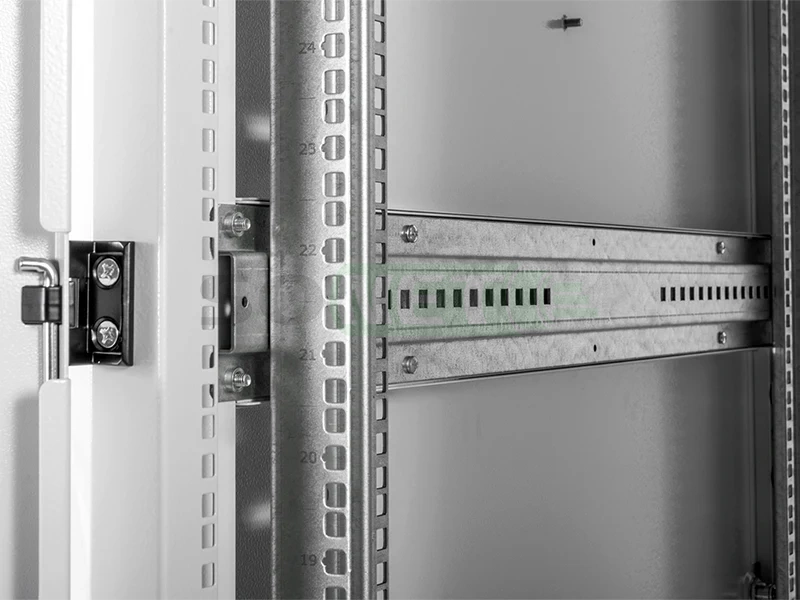

Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине. Полки для этого шкафа: - Стационарные: Полка 390мм, Полка 450мм, Полка 580мм, Полка 620мм, Полка 750мм - Консольные 2U (Крепиться на передние направляющие): Полка 200мм, Полка 300мм, Полка 400мм - Усиленные до 100кг: Полка 450мм, Полка 580мм, Полка 620мм, Полка 750мм - Выдвижная: Полка 450мм, Полка 580мм, Полка 620мм, Полка 750мм - Усиленные до 200кг: Полка 580мм, Полка 620мм, Полка 750мм |
|
|
Система заземления входит в базовую комплектацию шкафа. Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления. |
|
|
Перфорация в крыше, для пассивного отвода тепла. |
.webp)
|
|

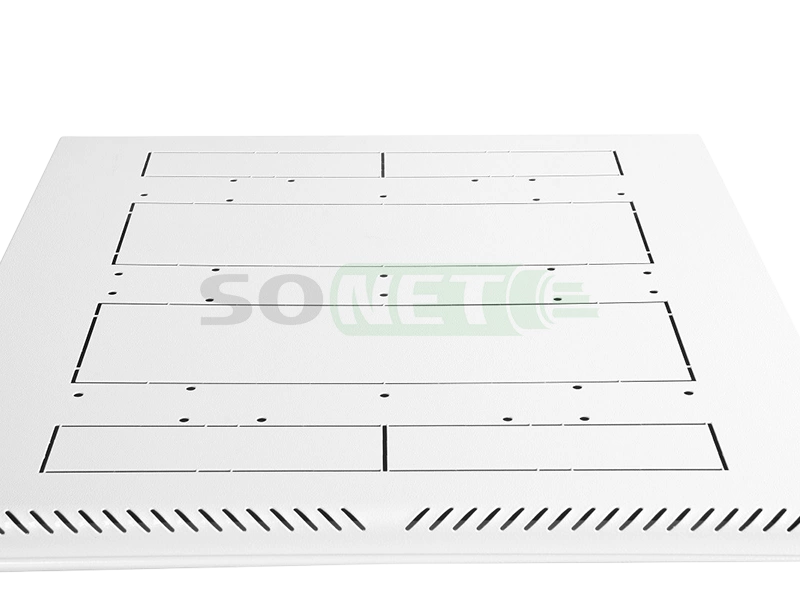

Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа. Совместимость: - Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J - Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V - Щеточный ввод: КВ-Щ-55.420А |
.webp)
|
|

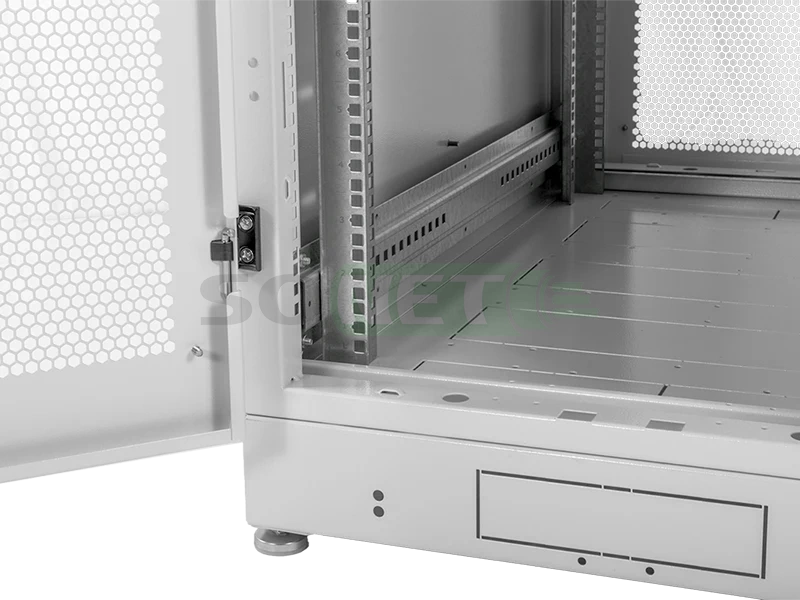

Отверстия в нижней части, основании и крыше шкафа. В крыше предусмотрены четыре кабельных ввода 212х110 мм. В верхней и боковых сторонах основания по два кабельных ввода 422х55мм. В тыльной стороне основания кабельный ввод 212х55мм. |
.webp)
|
| Предусмотрены резьбовые отверстия для установки винтовых опор. |
|
|
Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплетк не входят). Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность. Модификации роликов: ШТК-М-40 ШТК-М-150 Внимание! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке. |
|
-
Крестовая отвертка
-
Плоскогубцы с удлиненными губками
- Гаечный ключ 10мм (М6)
-
Ключ-шестигранник для внутреннего шестигранника 3 мм
-
Линейка с функцией измерения уровня
|
Наименование, количество |
Изображение | ||
|
A - Крыша - 1 штука |
 |
||
| B - Основание - 1 штука | |||
| C - Рама - 2 штуки | |||
| D - Швеллер горизонтальный- 6 штук | |||
|
E - Перемычка - 2 штуки (для глубины 1000мм, 1200мм) |
|||
| F - Задняя стенка - 1 штука | |||
|
G - Боковые стенки - 2 шт. (для глубины 600, 800 мм), 4 шт. (для глубины 1000) |
|||
| H - Вертикальные направляющие - 4 штуки | |||
| J - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки* | |||
|
*Зависит от комплектации |
|
Перечень крепежа, входящий в комплект сборки шкафа |
||||||
| Изображение |
Наименование |
Количество, штук |
Изображение | Наименование | Количество, штук | |
.png){kind=small}
|
Винт потай М6х12 |
26 |
.png){kind=small}
|
Шайба зубчатая | 40 | |
(1).png){kind=small}
|
Гайка М6 |
30 |
.png){kind=small}
|
Гайка с фиксатором | 24 | |
|
Корпус замка | 2 |
.png){kind=small}
|
Заглушка | 30 | |
|
Тяга | 2 |
|
Болт М6х12 |
16 | |
|
|
Тяга двойной двери | 2 | ||||
|
Стопорная шайба |
4 | ||||
|
Фиксатор замка |
4 | ||||
|
Опора тяги |
8 |
|
Винт резьбоформирующий М5х10 |
8 | |
.png){kind=small}
|
Точечный замок | 8 |
.png){kind=small} |
Комплект заземления | 1 | |
.png){kind=small}
|
Петля дверная | 9 |
.png){kind=small} |
Ножки |
4 | |
|
Винт М5х16 |
4 | ||||
(1).png){kind=small}
|
Демпфер | 24 |
|
Гайка М5 |
4 |
|
.png){kind=small}
|
Винт М6х10 |
48 |
|
Ключ шестигранный |
1 | |
|
Габаритные размеры и свойства серверного шкафа: ШТК-М-42.6.12-48АА |
|||||
|
Габариты изделия в сборе, (ВхШхГ) - 2048х600х1025 мм |
Монтажная глубина минимальная - 390 мм |
Монтажная глубина максимальная - 1055 мм |
Вес шкафа, нетто - 153 кг |
|
|
|
Габаритные размеры и состав упаковки |
|||||
|
Размер упаковки, часть 1: 1) Габариты(ВхШхГ) - 1955х910х255 мм 2) Вес - 65 кг 3) Объём - 0.453м³ |
Размер упаковки, часть 2: 1) Габариты(ВхШхГ) - 1215х720х155 мм 2) Вес - 35 кг 3) Объём - 0.135м³ |
Размер упаковки, часть 3: 1) Габариты(ВхШхГ) - 980х1090х130 мм 2) Вес - 42 кг 3) Объём - 0.138м³ |
Общий объем упаковки: 1) Объём - 0.72 м³ 2) Вес - 142 кг |
||
