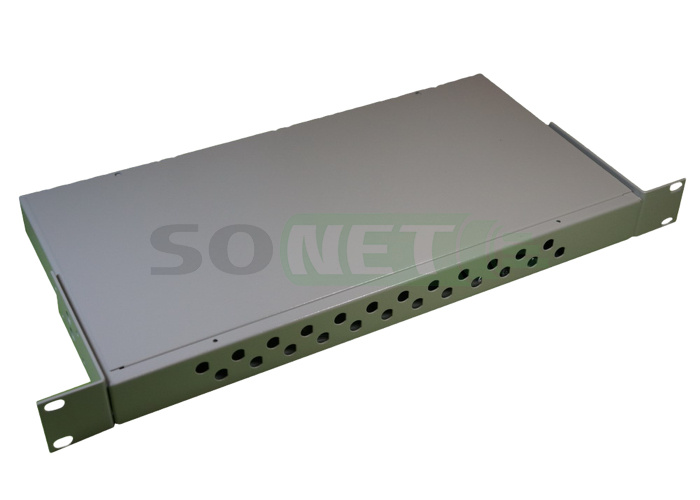

Оптический кросс 19" 1U до 32 портов FC/ST ( сплошная панель)
Оптический кросс 19" 1U до 32 портов FC/ST ( сплошная панель)
Кросс распределительный стоечный 19" стационарный, со сплошной лицевой панелью, предназначен для установки в коммутационную стойку (шкаф) размера 19 дюймов по ГОСТ 28601.2–90 (МЭК 297). После монтажа волоконно-оптического кросса, он служит местом разделки и дальнейшей коммутации с активным оборудованием магистрального оптического кабеля, с использованием термоусадочных гильз КДЗС и пигтейлов FC или ST согласно потребности. Кросс полностью соответствует «Правилам применения кроссового оборудования», утвержденным Приказом Министерства информационных технологий и связи Российской Федерации от 24.04.2006 г. №52 (зарегистрирован в Минюсте России 15.05.2006 г., регистрационный номер № 7817).

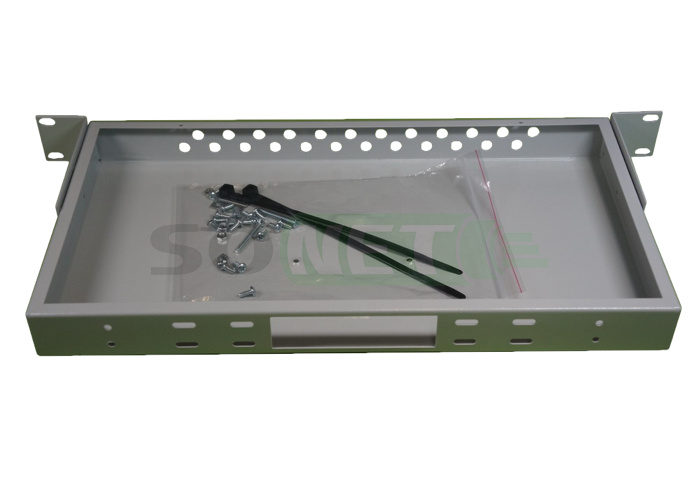

Комплект поставки:
№ |
Наименование |
Количество |
1 |
Пластиковый закрывающийся пакет |
1 шт. |
2 |
Барашки металлические для крепления сплайс-пластины |
2 шт. |
3 |
Планки для фиксации кабеля на задней стенке кросса |
2 шт. |
4 |
Пластиковые стяжки |
2 шт. |
5 |
Болты для крепления крышки кросса |
2 шт. |
6 |
Болты для крепления планок фиксации кабеля на задней стенке |
4 шт. |
7 |
Болты для крепление боковых кронштейнов к кроссу |
8шт. |
8 |
Болт заземления |
1 шт. |
9 |
Упаковка |
1 шт. |
Технические данные:
№ |
Наименование |
Свойства |
1 |
Сталь |
1 мм; |
2 |
Корпус кросса выполнен из листовой стали |
имеет антикоррозийное порошковое покрытие; |
3 |
Габариты корпуса (без ушек) |
405х210х45 мм; |
4 |
Крепление кросса в стойке |
Регулируемое по глубине |
5 |
Вес изделия |
2,7 кг |
6 |
объём |
0,004 м3 |
7 |
цвет |
цвет светло-серый (RAL7035) ; |
8 |
Степень защиты |
IP20; |
9 |
Монтаж кросса |
19 дюймовое крепление |
10 |
Высота |
1U юнит |
11 |
Количество портов |
32 порта FC/ST |
12 |
Емкость кросса позволяет устанавливать |

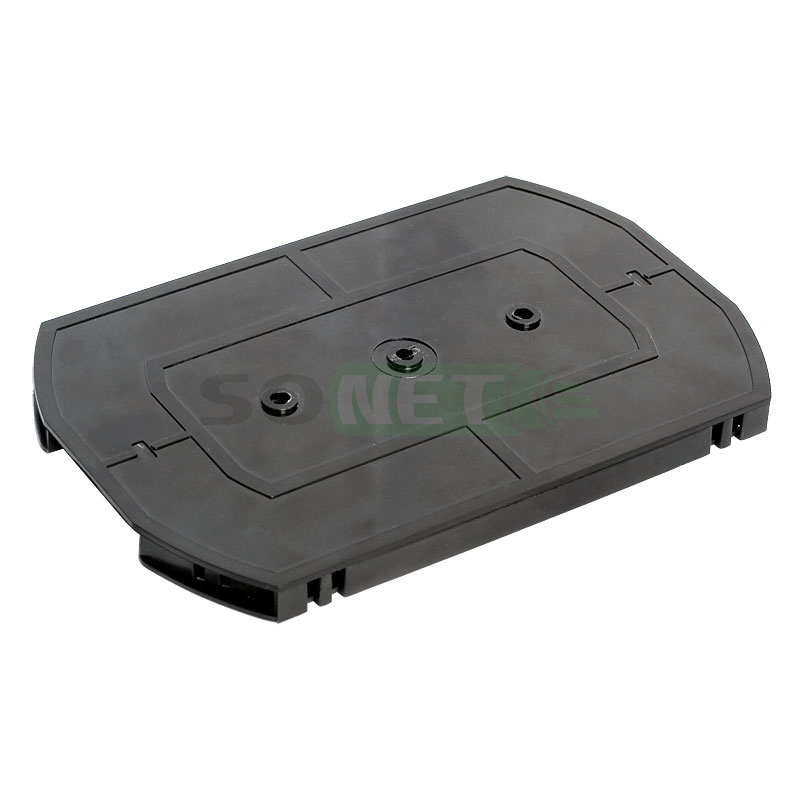

1-2 сплайс-кассеты; |
13 |
Поставляется |

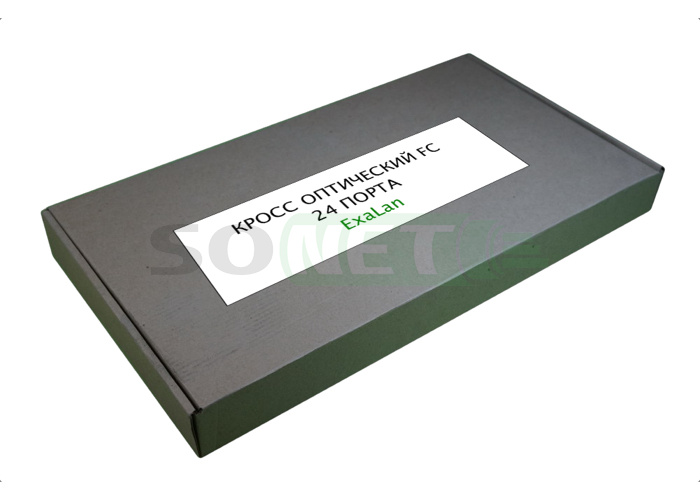

В индивидуальной упаковке |
Возможны варианты поставки укомплектованных кроссов:
- Предсобранный кросс. Компоненты для кроссировки поставляются в одной упаковке с изделием;
- Смонтированный кросс. Проходные адаптеры установлены в посадочные места лицевой панели, пигтейлы воткнуты в проходные адаптеры, организованна укладка волокна внутри коммутационной панели до сплайс кассеты внутри корпуса, что значительно экономит время на объекте.
