Коннектор оптический многоразовый, QAC универсальный, SC/UPC, 0.9 мм - 3.0 мм

Код Сонет: 13806
Артикул: QAC, SC/UPC, 0.9 мм - 3.0
Тип разъема: SC
Бренд: ExaLan
Срок поставки: 1 дн.?
Рейтинг:
Кол-во:
Итого:

111.18 руб.

В наличии

Код Сонет: 13806 / Артикул: QAC, SC/UPC, 0.9 мм - 3.0

?Розничная цена:

?Мелкооптовая цена:

?Оптовая цена:

111.18 руб.

111.18 руб.

111.18 руб.

* Указана цена за 1 шт.

Итого:

111.18 руб.

Количество:
Коннектор оптический многоразовый, QAC универсальный, SC/UPC, 0.9 мм - 3.0 мм (Арт. QAC, SC/UPC, 0.9 мм - 3.0 мм)
Вид товара
Описание товара
Цены
Коннектор оптический многоразовый, QAC универсальный, SC/UPC, 0.9 мм - 3.0 мм
Код Сонет: 13806
Артикул: QAC, SC/UPC, 0.9 мм - 3.0
Тип разъема: SC
Бренд: ExaLan
Срок поставки: 1 дн.?
Рейтинг:
111.18 руб. (Розничная цена)
111.18 руб. (Мелкооптовая цена)
111.18 руб. (Оптовая цена)

Коннекторы оптические быстро устанавливаемые,  многоразовые

Коннекторы  QAC  SC/UPC 0,9 – 3,0 мм предназначены  для быстрой установки на «голое» 250 мкм оптическое волокно, волокно в 900мкм буфере или на 3 мм внутренний оптический распределительный кабель. Установка осуществляется без применения специализированного клея и оптической сварки. Для установки необходимо выполнить лишь несколько операций:

  1. Зачистить кабель или волокно;
  2. Сколоть оптическое волокно с помощью прецизионного скалывателя;
  3. Вставить волокно и в коннектор и  собрать его;
  4. Проверить качество сборки с помощью оптического «фонарика».

В случае не качественной сборки коннектор быстро демонтируется и производится повторный скол волокна и повторная сборка коннектора

Широкое применение данный вид коннектора может найти при строительстве сетей FTTH. Применение данных коннекторов значительно ускоряет время терминирования абонентского распределительного кабеля и значительно сокращает его расходы.

Допустимо до 100 переустановок коннектора. Время инсталляции коннектора не более 50 сек.

Максимальные прямые оптические потери на коннекторе не более 0,5 дБ, типовое значение – 0,3 дБ. Возвратные потери не менее  40 дБ (PC). Рабочий температурный диапазон – 40 °С  +70°С.



Декларация ФАС №КБ-2545 от 26.11.2011

Код Сонет:
13806
Артикул:
QAC, SC/UPC, 0.9 мм - 3.0
Бренд:
ExaLan
Тип разъема:
SC
Сборка многоразового коннектора SC, 3.0 мм
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 13805 Коннектор оптический SC/APC многоразовый, универсальный, APC, 0.9 мм - 3.0 мм 1 111.18 111.18 111.18
2 13806 Коннектор оптический многоразовый, QAC универсальный, SC/UPC, 0.9 мм - 3.0 мм 1 111.18 111.18 111.18
Этапы сборки многоразового коннектора SC, 3.0 мм
1 из 19
1) Заводская упаковка

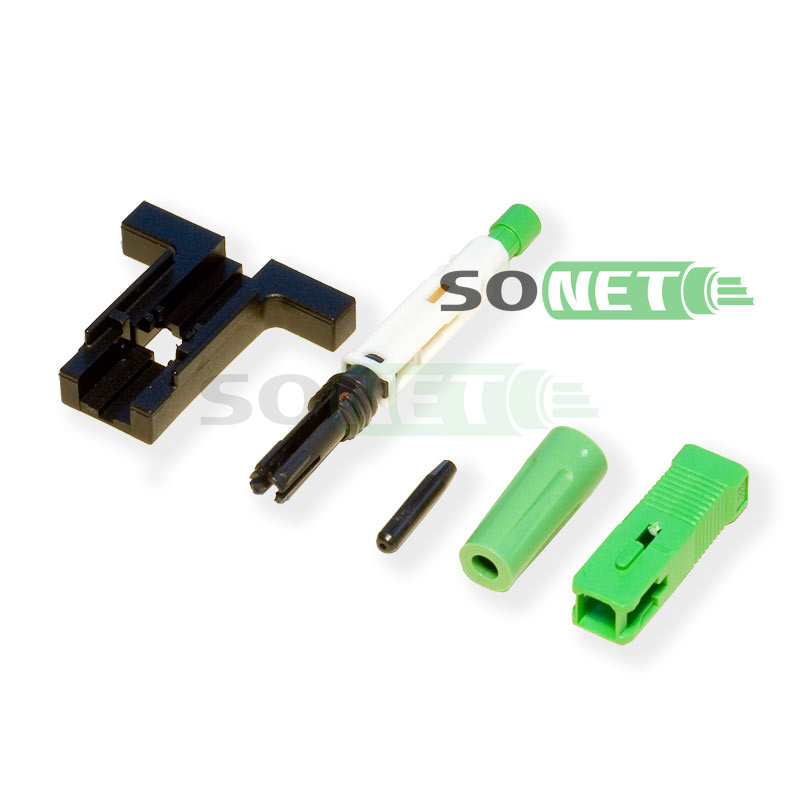

2) Достаем содержимое из заводской упаковки, получаем:

а) Хвостовик
б) Коннектор
в) Корпус коннектора
г) Оправа для монтажа
3) Продеваем оптический кабель через хвостовик коннектора
4) Отмеряем по шаблону от конца кабеля 55 мм и ставим отметку маркером
5) С помощью универсального стриппера снимаем 3 мм наружного буфера от сделанной ранее маркером отметки
6) С помощью шаблона и маркера делаем отметку на расстоянии 24 мм от среза наружного буфера буфера на вторичном буфере терминируемого волокна
7) Снимаем вторичный буфер от сделанной отметки с помощью стриппера
8) Счищаем фкриловое покрытие с волокна с помощью стриппера
9) С помощью без ворсовой салфетки обезжириваем зачищенное волокно
10) Скалываем волокно прецизионным скалывателем на отметке 10 мм от окончания твердого буфера
11) Контрольный вид
12) Снимаем вторичный буфер от ранее сделанной отметки 55 мм не повреждая акриловое покрытие волокна
13) Так выглядит подготовленный для термирования кабель
14) Заправляем в волокно в коннектор таким образом, чтобы образовалась небольшая петелька из волокна
15) «Усаживаем» коннектор нажатием указательным пальцем на колпачок коннектора до полного его «утопления» в оправку
16) Аккуратно вынимаем коннектор из оправки, заправляем арамидные волокна и накручиваем хвостовик
17) Отрезаем излишки арамидных волокон ножницами для кевлара
18) Собираем коннектор: устанавливаем корпус коннектора
19) Окончательная сборка
