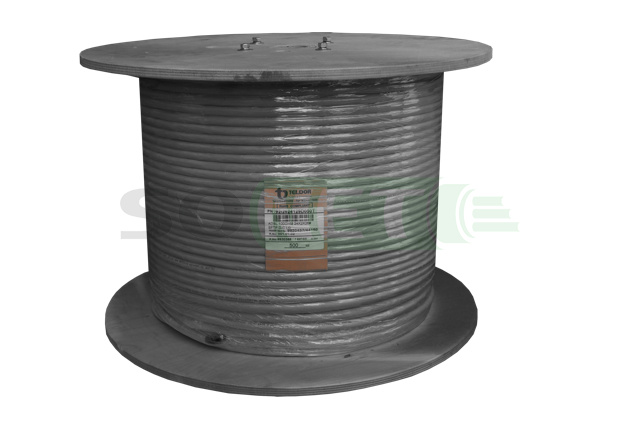

Кабель SFTP 24 пары xDSL, 100 Oм, 26AWG (0.4мм), PVC

Код Сонет: 1256
Артикул: 92I2624129
Бренд: Teldor
Срок поставки: 1 дн.?
Рейтинг:
Кол-во:
Итого:

98.56 руб.

В наличии

Код Сонет: 1256 / Артикул: 92I2624129

?Розничная цена:

?Мелкооптовая цена:

?Оптовая цена:

98.56 руб.

96.46 руб.

94.36 руб.

* Указана цена за 1 м.

Итого:

98.56 руб.

Количество:
Кабель SFTP 24 пары xDSL, 100 Oм, 26AWG (0.4мм), витая пара, PVC (Арт. 92I2624129)
Вид товара
Описание товара
Цены
Кабель SFTP 24 пары xDSL, 100 Oм, 26AWG (0.4мм), PVC
Код Сонет: 1256
Артикул: 92I2624129
Бренд: Teldor
Срок поставки: 1 дн.?
Рейтинг:
98.56 руб. (Розничная цена)
96.46 руб. (Мелкооптовая цена)
94.36 руб. (Оптовая цена)
Кабель передачи данных для сетей DSL, 24х2х26 AWG SFTP Этот тип экранированного кабеля, обладающий волновым сопротивлением 100 Ом, предназначен для передачи данных на высокой частоте в рамках сетей DSL и состоит из 24 витых пар, образующих концентрический повив, заключенных в общий экран из фольги и оплетки (в конструкцию кабеля включен луженый медный дренажный проводник калибром 26AWG). Кабель защищен оболочкой из ПВХ-компаунда, пригоден для эксплуатации в широком диапазоне температур и предназначен для стационарной прокладки. Этот кабель отвечает требованиям стандарта IEC 62255 (частотный диапазон до 16 МГц), нормирующего параметры кабеля для широкополосных систем связи. Используется при монтаже телефонных шнуров с разъемами TELCO. Основные провода: Проводник: монолитный, луженая медь, 0.40 мм (26AWG) , согласно ASTM B-33. Внешний диаметр проводника в изоляции : 0,78 мм, не более Толщина изоляции: 0,185 мм (ном.) Экранирование : Экран из фольги: полиэфирная алюминиевая лента толщиной 50 микрон, с нахлесткой не менее 30% Экран из оплетки: луженая медь, внешний диаметр 0,127 мм, плотность покрытия 70% (ном.) Дренажный проводник: луженая медь, внешний диаметр 0,41 мм (26 AWG) Внешняя оболочка: Материал: высокотемпературный ПВХ-компаунд Диапазон рабочих температур: от -20°С до +75°С Толщина: 0,9 мм (ном.) Внешний диаметр: 10 мм, не более Общая расчетная масса: 140,0 кг/км (ном.)
Код Сонет:
1256
Артикул:
92I2624129
Бренд:
Teldor
Тип кабеля:
SFTP
Оболочка:
PVC
Количество пар:
24
Натяжное крепление оптического кабеля на опоре круглого сечения
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 12559 Узел крепления УК-Н-01 2 216.54 208.46 202
2 12564 Зажим натяжной спиральный 2 505.4 487.35 462.08
3 12285 Лента стальная 20 х 0.7 мм, 50 м, F 207 1 2290.68 2205.84 2121
4 12065 Скоба для ленты (100 шт.) А 200, B20 1 1069.19 1085.14 1045.25
5 12560 Талреп 1 411.6 396.9 382.2
6 12585 Промзвено "планка" 1 162.24 154.5 147.15
7 12300 Коуш К-25-01 2 98.17 94.54 90.9

Натяжное крепление оптического кабеля на опоре круглого сечения производится следующим образом:

1 из 6
1. При помощи ленточного хомута по обе стороны опоры круглого сечения установим узлы крепления (УК-Н-01).
2. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединим с талрепом (Т-30-01).
3. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединим с промзвеном (ПР-20-01).
4. Закрепим талреп (Т-30-01) на одном из узлов крепления УК-Н-01. На втором узле крепления (УК-Н-01) закрепим промзвено (ПР-20-01).
4. Закрепим талреп (Т-30-01) на одном из узлов крепления УК-Н-01. На втором узле крепления (УК-Н-01) закрепим промзвено (ПР-20-01).
5. Между двумя коушами оптический кабель образует шлейф. Важно проконтролировать, чтобы длина оптического кабеля в шлейфе обеспечивала допустимый радиус изгиба кабеля в каждой точке шлейфа.
Разноуровневое натяжное крепление оптического кабеля на опоре круглого сечения
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 12585 Промзвено "планка" 1 162.24 154.5 147.15
2 12560 Талреп 1 411.6 396.9 382.2
3 12065 Скоба для ленты (100 шт.) А 200, B20 1 1069.19 1085.14 1045.25
4 12285 Лента стальная 20 х 0.7 мм, 50 м, F 207 1 2290.68 2205.84 2121
5 12564 Зажим натяжной спиральный 2 505.4 487.35 462.08
6 12300 Коуш К-25-01 2 98.17 94.54 90.9
7 12559 Узел крепления УК-Н-01 2 216.54 208.46 202
Разноуровневое натяжное крепление оптического кабеля на опоре круглого сечения производится следующим образом:
1 из 9
1. К опоре круглого сечения, при помощи двух ленточных хомутов фиксируем узел крепления (УК-Н-01).
2. На расстоянии 0,5 метра вниз от узла крепления (УК-Н-01), фиксируем ЗКШ-З Dmin/Dmax-h при помощи одного ленточного хомута.
3. На расстоянии 0,5 метра вниз от первого ЗКШ-З Dmin/Dmax-h фиксируем второй ЗКШ-З Dmin/Dmax-h при помощи одного ленточного хомута.
4. На расстоянии 0,5 метра вниз от второго ЗКШ-З Dmin/Dmax-h к опоре круглого сечения, при помощи двух ленточных хомутов фиксируем второй узел крепления (УК-Н-01).
5. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соедините с талрепом (Т-30-01).
6. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соедините с промзвеном (ПР-20-01).
7. Закрепим талреп (Т-30-01) на одном из узлов крепления УК-Н-01. На втором узле крепления (УК-Н-01) закрепим промзвено (ПР-20-01).
8. Между двумя коушами оптический кабель образует шлейф. Важно проконтролировать, чтобы длина оптического кабеля в шлейфе обеспечивала допустимый радиус изгиба кабеля в каждой точке шлейфа.
9. Зафиксируем шлейф при помощи ЗКШ-З Dmin/Dmax-h, расположенных на опоре круглого сечения.
Натяжное крепление оптического кабеля на ж/б стойке типа СВ
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 12575 Узел крепления УКН-2К 1 731.75 678.08 619.54
2 12585 Промзвено "планка" 1 162.24 154.5 147.15
3 12560 Талреп 1 411.6 396.9 382.2
4 12564 Зажим натяжной спиральный 2 505.4 487.35 462.08
5 12300 Коуш К-25-01 2 98.17 94.54 90.9
Натяжное крепление оптического кабеля на ж/б стойке типа СВ производится следующим образом:
1 из 6
1. На ж/б стойке типа СВ фиксируем УКН-2К.
1. На ж/б стойке типа СВ фиксируем УКН-2К.
2. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединим с талрепом (Т-30-01).
3. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединим с промзвеном (ПР-20-01).
4. Закрепим талреп (Т-30-01) на одной стороне узла крепления УКН-2К. На второй стороне узла крепления (УКН-2К) закрепим промзвено (ПР-20-01).
5. Между двумя коушами оптический кабель образует шлейф. Важно проконтролировать, чтобы длина оптического кабеля в шлейфе обеспечивала допустимый радиус изгиба кабеля в каждой точке шлейфа.
Разноуровневое натяжное крепление оптического кабеля на ж/б стойке типа СВ
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 12575 Узел крепления УКН-2К 2 731.75 678.08 619.54
2 12285 Лента стальная 20 х 0.7 мм, 50 м, F 207 1 2290.68 2205.84 2121
3 12065 Скоба для ленты (100 шт.) А 200, B20 1 1069.19 1085.14 1045.25
4 12300 Коуш К-25-01 2 98.17 94.54 90.9
5 12560 Талреп 1 411.6 396.9 382.2
6 12564 Зажим натяжной спиральный 2 505.4 487.35 462.08
7 12585 Промзвено "планка" 1 162.24 154.5 147.15
Разноуровневое натяжное крепление оптического кабеля н а ж/б стойке типа СВ производится следующим образом:
1 из 9
1. На ж/б стойке типа СВ фиксируем узел крепления УКН-2К.
2. На расстоянии 0,5 метра вниз от узла крепления (УКН-2К), фиксируем ЗКШ-З Dmin/Dmax-h при помощи одного ленточного хомута.
3. На расстоянии 0,5 метра вниз от первого ЗКШ-З Dmin/Dmax-h фиксируем второй ЗКШ-З Dmin/Dmax-h при помощи одного ленточного хомута.
4. На расстоянии 0,5 метра вниз от второго ЗКШ-З Dmin/Dmax-h к ж/б стойке типа СВ, фиксируем второй узел крепления (УКН-2К).
5. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединим с талрепом (Т-30-01).
6. Зафиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединим с промзвеном (ПР-20-01).
7. Закрепим талреп (Т-30-01) на одном из узлов крепления УКН-2К. На втором узле крепления (УКН-2К) закрепим промзвено (ПР-20-01).
8. Между двумя коушами оптический кабель образует шлейф. Важно проконтролировать, чтобы длина оптического кабеля в шлейфе обеспечивала допустимый радиус изгиба кабеля в каждой точке шлейфа.
9. Зафиксируем шлейф при помощи ЗКШ-З Dmin/Dmax-h, расположенных на ж/б стойке типа СВ.
Натяжное крепление оптического кабеля на стене здания (вариант 1)
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 12575 Узел крепления УКН-2К 1 731.75 678.08 619.54
2 12585 Промзвено "планка" 1 162.24 154.5 147.15
3 12577 Звено промежуточное 2 ПР-7-1 1 163.8 157.95 149.76
4 12564 Зажим натяжной спиральный 1 505.4 487.35 462.08
Натяжное крепление оптического кабеля на ж/б стойке типа СВ производится следующим образом:
1 из 5
1. В стене здания делаем сквозное отверстие.
2. В стену здания монтируем штангу анкерную ША (500-750).
3. Фиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединяем с промзвеном (ПР-20-01).
4. При помощи звена промежуточного 2 ПР-7-1 соединяем промзвено (ПР-20-01) и штангу анкерную ША (500-750).
5. Проводим оптический кабель через отверстие в стене, расположенное над штангой анкерной ША (500-750).
Натяжное крепление оптического кабеля на стене здания (вариант 2)
N Код Сонет Наименование Кол-во Цена
(розница)
Цена
(мелкий опт)
Цена
(опт)
1 12576 Штанга анкерная ША (500-750) 1 540.4 521.1 494.08
2 12560 Талреп 1 411.6 396.9 382.2
3 12564 Зажим натяжной спиральный 1 505.4 487.35 462.08
Натяжное крепление оптического кабеля на ж/б стойке типа СВ производится следующим образом:
1 из 5
1. В стене здания делаем сквозное отверстие.
2. В стену здания монтируем штангу анкерную ША (500-750).
3. Фиксируем на оптическом кабеле зажим натяжной спиральный (НСО) и при помощи коуша соединяем с талрепом (Т-30-01).
4. При помощи талрепа (Т-30-01) соединяем коуш и штангу анкерную ША (500-750).
5. Проводим оптический кабель через отверстие в стене, расположенное над штангой анкерной ША (500-750).
