ИБП СИПБ10КД.9-11/БПС онлайн двойного преобразования с зарядным устройством большой мощности
ИБП СИПБ10КД.9-31 онлайн двойного преобразования с трехфазным входом полной мощностью 10 кВА.

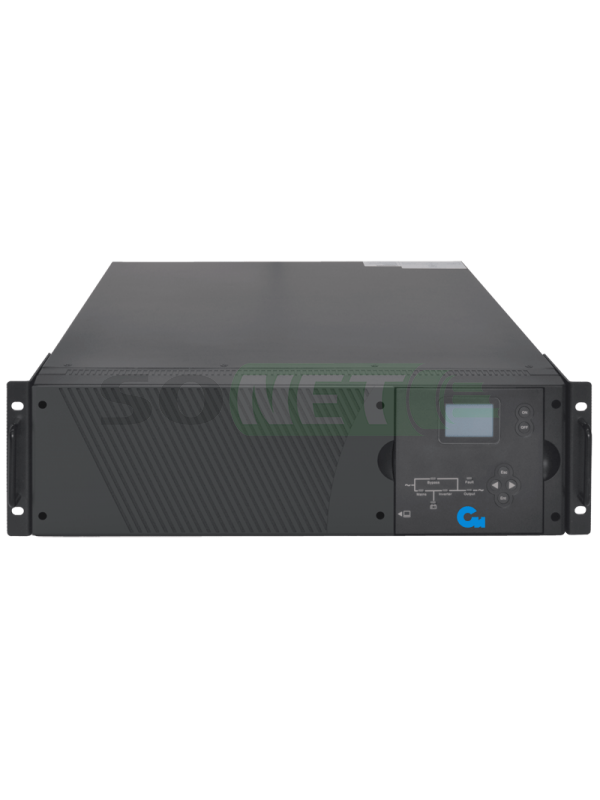

Онлайн ИБП СИПБ10КД.9-11/БПС двойного преобразования соднофазным входом и выходом полной мощностью 10 кВА для
установки в 19' стойку или на пол. Размещение АКБ во внешних
батарейных блоках упрощает монтаж оборудования.
Выходной коэффициент мощности 0,9.
Параллельная работа до четырех ИБП.
Совместимость с генераторными установками и высокая
перегрузочная способность
Подключение:
- Выходной коэффициент мощности 0.9 обеспечивает активную мощность до 9 кВт
- Синусоидальное выходное напряжение во всех режимах работы и нулевое время
переключения на аккумуляторы
- Раздельный ввод байпас для повышения надежности электропитания
- Наращивание мощности или резервирование параллельным включением до 4 устройств
- Автоматическое включение оборудования при восстановлении электросети
Управление и интерфейсы:
- Информативный цветной ЖК-дисплей с дополнительной светодиодной индикацией,
- Встроенные интерфейсы управления USB, RS-232,
- Внутренний мини слот для карт SNMP, Modbus или "сухие" контакты,
- Порт аварийного отключения (EPO),
- Дополнительный интерфейс "сухие" контакты (опционально).
Управление
- Интерфейсы управления: RS-232, RS-485 (Modbus) и USB
- Внутренние слоты для карт SNMP или «сухие» контакты
- Порт аварийного отключения (EPO)
- Текстовый цветной ЖК-дисплей с мнемосхемой
Установка и эксплуатация

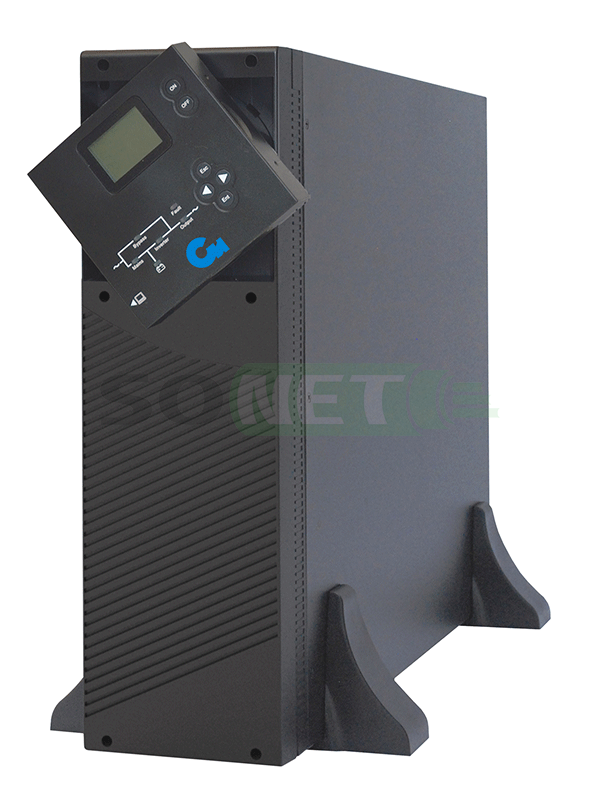

- Установка в 19" стойку или на пол- Режим высокой эффективности для экономии электроэнергии (ЕСО режим)
- Интеллектуальный заряд аккумуляторов для продления их срока службы
- Внешние батарейные блоки для удобства установки
- Автоматическое самотестирование для увеличения надежности системы
- "Холодный" старт - включение ИБП при отсутствии электропитания
Модель ИБП | СИПБ10КД.9-11/БПС |
Полная мощность, кВА | 10 |
Активная мощность, кВт | 9 |
Фазы на входе | 1 фаза |
Фазы на выходе | 1 фаза |
Форм-фактор | Напольно-стоечный |
Гарантия | 24 месяца |
Вход | |
Номинальное входное напряжение | 230 В (настраивается 220, 240 В) |
Диапазон входных напряжений | 120 ~ 276 В |
Диапазон входной частоты | 40 ~ 70 Гц |
Номинальный входной ток | До 60 ампер |
Входной коэффициент мощности | ≥ 0.99 |
Коэффициент нелинейных искажений на входе | ≤ 3% (при 100% линейной нагрузке) |
Диапазон напряжений в экономичном режиме | ±10% |
Тип входного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
Выход | |
Номинальное выходное напряжение | 230 В (настраивается 220, 240 В) |
Точность выходного напряжения | ± 1 % |
Топология и форма выходного напряжения | Онлайн ИБП с «чистой» синусоидой на выходе |
Искажения выходного напряжения | ≤2% на линейной нагрузке |
Выходная частота (режим работы от АКБ) | 50, 60 Гц ±0.1% |
Выходной коэффициент мощности |
0.9 |
Коэффициент пиковой нагрузки | 3:1 |
Перегрузочная способность |
При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переход на байпас |
КПД в режиме работы от электросети | ≥ 90% при полной нагрузке |
КПД в экономичном режиме |
≥ 97% |
Защита от всплесков напряжения |
300 джоулей |
Фильтрация | Встроенный фильтр |
Тип выходного соединения | Клеммный терминал: фаза, нейтраль и заземление |
Обводная цепь (байпас) | |
Тип байпас | Электронный |
Диапазон напряжений байпас | От +25% до -45% (настраиваемый) |
Диапазон частот байпас | ±10% (настраиваемый ±1%, ±2%, ±4%, ±5%) |
АКБ | |
Наличие встроенных АКБ | Нет |
Тип аккумуляторных батарей |
Свинцово-кислотные герметизированные с защитой от утечки |
Напряжение на шине постоянного тока | ±96 В, ±108 В, ±120 В постоянного тока |
Время автономной работы (50% и 100% нагрузка) |
В зависимости от емкости подключенного батарейного кабинета |
Время перезаряда | В зависимости от емкости подключенного батарейного кабинета |
Режим заряда |
Интеллектуальный трехступенчатый заряд с температурной компенсацией напряжения |
Ток заряда | До 10 ампер (настраиваемый) |
Время переключения на батареи |
0 мс - с электросети на АКБ, 0 мс - с электросети на байпас |
Защита батарей |
Защита от переразряда, перенапряжения, короткого замыкания |
Коммуникации и интерфейсы | |
Интерфейсные порты | RS232 и RS485, USB |
Внутренний слот для карты управления |
Слоты для карт SNMP или "сухие" контакты |
Аварийное отключение (EPO) | Есть |
ЖК-дисплей и индикация | Текстовый цветной ЖК-дисплей и светодиодная индикация |
Звуковая сигнализация |
Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
Рабочие условия | |
Температура эксплуатации | 0°C ~ 40°C |
Относительная влажность при эксплуатации |
0 ~ 95 % |
Высота над уровнем моря |
0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
Температура хранения | -25°C ~ +55°C |
Высота хранения над уровнем моря |
0 ~ 10000 метров (рекомендованная) |
Класс защиты | IP20 |
Тепловыделение в режиме работы от электросети | 2765 BTU/час (810 Вт/ч) |
Уровень шума | Менее 55 дБ |
Физические характеристики | |
Размер (Ш х Г х В), мм | 443х580х131 |
Размер упаковки (Ш х Г х В), мм | 573х746х230 |
Вес нетто, кг | 25 |
Вес брутто, кг |
27 |
Соответствие стандартам | |
Безопасность |
ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 |
ЭМС |
ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/ 61000-4-4/61000-4-5/61000-4-6/61000-4-8 |
Торговая марка: Связь инжиниринг
Модель: СИПБ10КД.9-11
Артикул: АПСМ.435341.009-01
Технология: Online ИБП
Габаритные размеры, мм: 443х580х131
Вес нетто: 25 кг
Гарантия: 24 месяца
