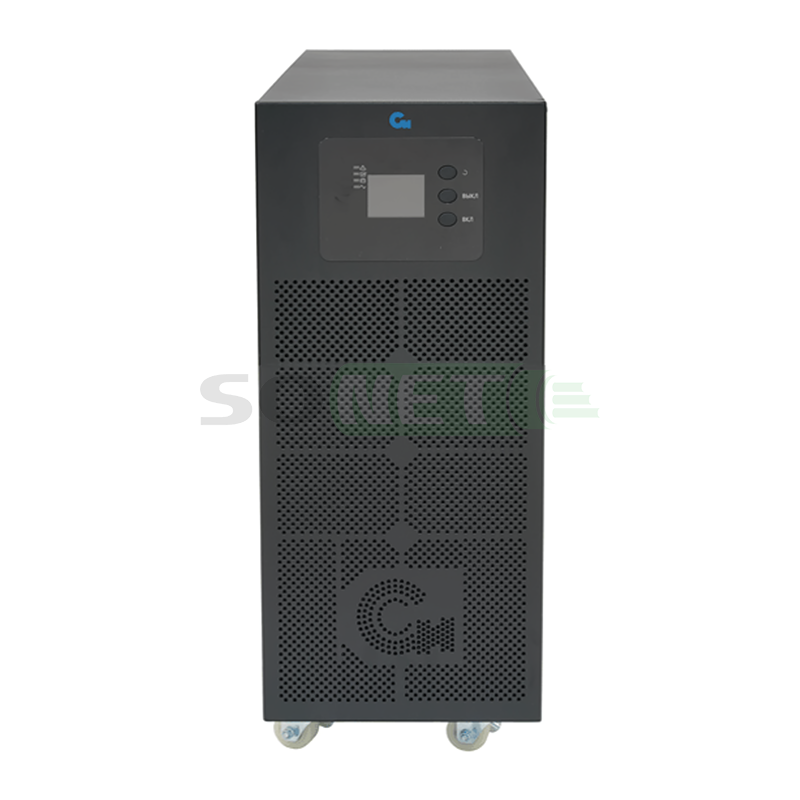

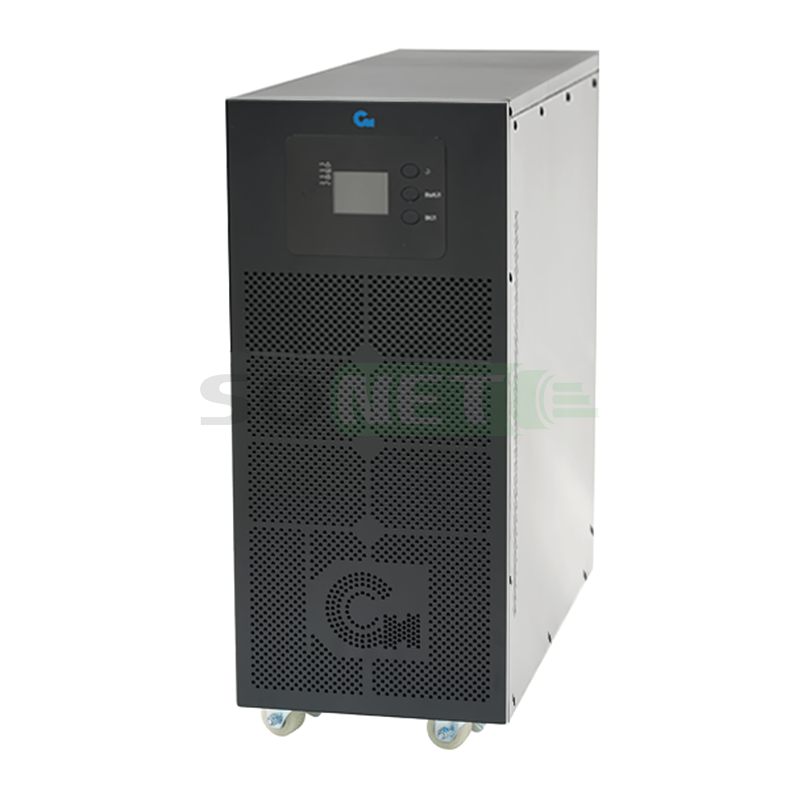

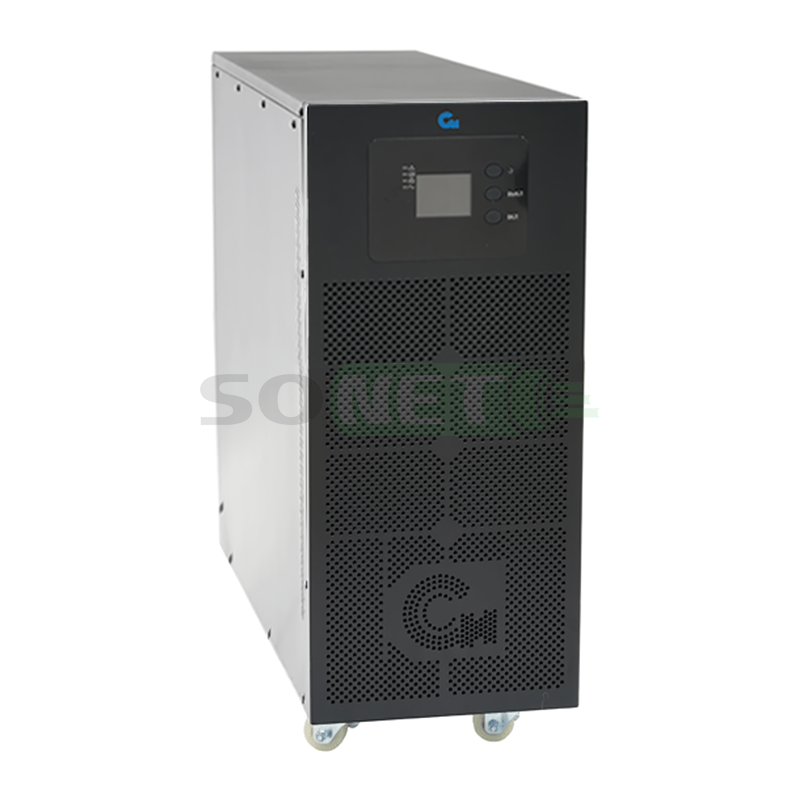

ИБП СИПБ10КД.9-11/БПС онлайн двойного преобразования с раздельным вводом байпас
Цена с НДС (указана за шт)
розничная
470 677.92 ₽
мелкооптовая
452 574.96 ₽
оптовая
438 092.55 ₽
Заказать
Информация
Код Сонет
30083
Артикул
АПСМ.435341.036-01
Бренд
Связь инжиниринг
Срок поставки
5-6 рабочих дней
Паспорт и сертификаты
Описание
Характеристики
Файлы
Документация и ПО
Описание
Характеристики
Файлы
Документация и ПО
ИБП СИПБ10КД.9-11/БПС онлайн двойного преобразования с раздельным вводом байпас
Напольный онлайн ИБП СИПБ20БД.10-31 двойного
преобразования с трехфазным входом и однофазным выходом
полной мощностью 20 кВА
Выходной коэффициент мощности 1.0
Параллельная работа до четырех ИБП (опция)
Совместимость с генераторными установками и высокая
перегрузочная способность
преобразования с трехфазным входом и однофазным выходом
полной мощностью 20 кВА
Выходной коэффициент мощности 1.0
Параллельная работа до четырех ИБП (опция)
Совместимость с генераторными установками и высокая
перегрузочная способность
Подключение
• Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 20 кВт
• Трехфазный вход оптимизирует нагрузку на электросеть
• Параллельная работа до 4 устройств (опционально)
• Мощное зарядное устройство для подключения внешних аккумуляторов большой емкости
• Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента
нелинейных искажений
• Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 20 кВт
• Трехфазный вход оптимизирует нагрузку на электросеть
• Параллельная работа до 4 устройств (опционально)
• Мощное зарядное устройство для подключения внешних аккумуляторов большой емкости
• Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента
нелинейных искажений
Управление
• Интерфейсы управления: USB, RS-232, RS-485 (Modbus)
• Слоты для карт SNMP или мини SNMP и «сухие» контакты
• Порт аварийного отключения (EPO)
• Цветной текстовый ЖК-дисплей
• Интерфейсы управления: USB, RS-232, RS-485 (Modbus)
• Слоты для карт SNMP или мини SNMP и «сухие» контакты
• Порт аварийного отключения (EPO)
• Цветной текстовый ЖК-дисплей
Установка и эксплуатация
• Широкий диапазон входных напряжений и частот
• Высокая перегрузочная способность - до 150%
• Режим высокой эффективности для экономии электроэнергии (ЕСО)
• Интеллектуальный заряд аккумуляторов для продления их срока службы
• Автоматическое самотестирование для увеличения надежности системы
• Широкий диапазон входных напряжений и частот
• Высокая перегрузочная способность - до 150%
• Режим высокой эффективности для экономии электроэнергии (ЕСО)
• Интеллектуальный заряд аккумуляторов для продления их срока службы
• Автоматическое самотестирование для увеличения надежности системы
Характеристики
|
Модель ИБП |
СИПБ20БД.10-31 | |
| Полная мощность, кВА | 20 | |
| Активная мощность, кВт | 20 | |
|
Фазы на входе |
3 фазы | |
| Фазы на выходе | 1 фазы | |
| Форм-фактор |
Напольный |
|
| Гарантия | 24 месяца | |
| Вход | ||
| Номинальное входное напряжение | 380 В (настраивается 400, 415 В) | |
| Диапазон входных напряжений | 208 ~ 478 В | |
| Диапазон входной частоты | 40 ~ 70 Гц | |
| Номинальный входной ток | 125 А | |
| Входной коэффициент мощности | ≥ 0.99 | |
|
Коэффициент нелинейных искажений на входе |
≤ 3% (при 100% линейной нагрузке) | |
|
Диапазон напряжений в экономичном режиме |
±10% | |
| Тип входного соединения | Клеммный терминал: три фазы, нейтраль и заземление | |
| Выход | ||
| Номинальное выходное напряжение | 220 В (настраивается 230, 240 В) | |
| Точность выходного напряжения | ± 1 % | |
| Топология и форма выходного напряжения | Онлайн ИБП с "чистой" синусоидой на выходе | |
| Искажения выходного напряжения | ≤2% на линейной нагрузке | |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ±0.2% | |
| Выходной коэффициент мощности | 1.0 | |
| Коэффициент пиковой нагрузки | 3:1 | |
| Перегрузочная способность |
При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переход на байпас |
|
| КПД в режиме работы от электросети | 94,5% | |
| КПД в экономичном режиме | 98% | |
| Защита от всплесков напряжения | 564 джоуля | |
| Фильтрация | Встроенный фильтр низких частот | |
| Тип выходного соединения | Клеммный терминал: фаза, нейтраль и заземление | |
| Обводная цепь (байпас) | ||
| Тип байпас | Электронный и механический | |
| Диапазон напряжений байпас | От +25% до -45% (настраиваемый) | |
|
Диапазон частот байпас |
±10% (настраиваемый ±1%, ±2%, ±4%, ±5%) | |
| АКБ | ||
| Наличие встроенных АКБ | Нет | |
| Тип аккумуляторных батарей |
Свинцово-кислотные герметизированные с защитой от утечки |
|
| Количество встроенных АКБ | Нет | |
| Напряжение на шине постоянного тока | ±96 В, ±108 В, ±120 В постоянного тока (настраивается) | |
| Время автономной работы (50% и 100% нагрузка) |
В зависимости от емкости подключенного батарейного кабинета |
|
| Время перезаряда |
В зависимости от емкости подключенного батарейного кабинета |
|
|
Режим заряда |
Интеллектуальный трехступенчатый заряд с температурной компенсацией напряжения (опционально) |
|
| Ток заряда | До 18 ампер | |
|
Время переключения на батареи |
0 мс - с электросети на АКБ, 0 мс - с электросети на байпас |
|
| Защита батарей |
Защита от переразряда, перенапряжения, короткого замыкания |
|
| Коммуникации и интерфейсы | ||
|
Интерфейсные порты |
USB, RS232/485 | |
| Внутренний слот для карты управления | Слоты для карт SNMP или мини SNMP и "сухие" контакты | |
| Аварийное отключение (EPO) | Есть | |
| ЖК-дисплей и индикация | Цветной текстовый ЖК-дисплей и светодиодная индикация | |
| Звуковая сигнализация |
Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
|
| Рабочие условия | ||
| Температура эксплуатации | 0°C ~ 40°C | |
| Относительная влажность при эксплуатации | 0 ~ 95 % | |
| Высота над уровнем моря |
0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
|
| Температура хранения | -25°C ~ +55°C | |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) | |
| Класс защиты | IP20 | |
| Тепловыделение в режиме работы от электросети | 3993 BTU/час (1170 Вт/ч) | |
| Уровень шума | Менее 58 дБ | |
| Физические характеристики | ||
| Размер (Ш х Г х В), мм | 250х580х655 | |
| Размер упаковки (Ш х Г х В), мм | 330x690x699 | |
| Вес нетто, кг | 38 | |
| Вес брутто, кг | 44 | |
| Соответствие стандартам | ||
| Безопасность | ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 | |
| ЭМС |
ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/ 61000-4-4/61000-4-5/61000-4-6/61000-4-8 |
|
