Электротехнический шкаф настенный ШКУ-М-ОВ-6, 600х400х200мм (обогрев и вентиляция)

Термобокс мачтовый ШКУ-М-О-6, 600х400х200мм (обогрев и вентиляция)

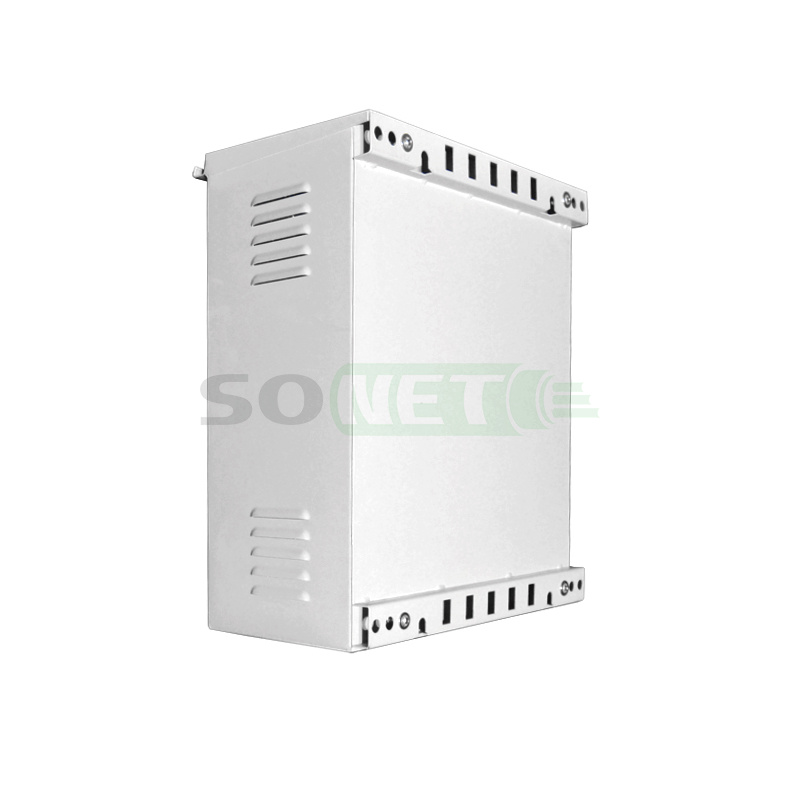

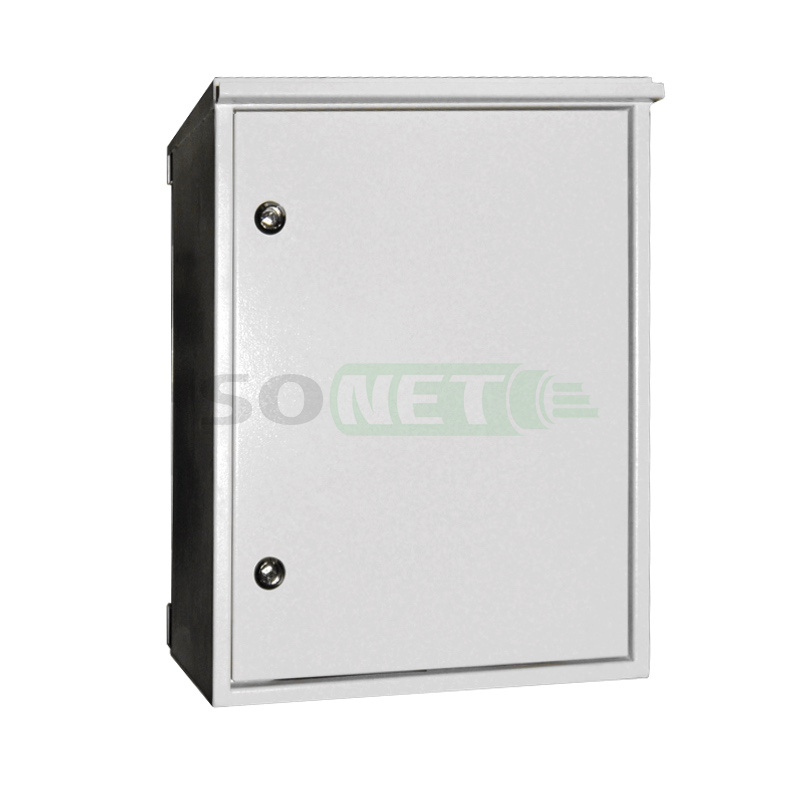

Мачтовые шкафы (термобоксы) с функцией обогрева и вентиляции производства ReDGeN серии ШКУ-М-ОВ устанавливаются на уличные опоры и предназначены для размещения в них оборудования с ограниченным диапазоном рабочих температур.

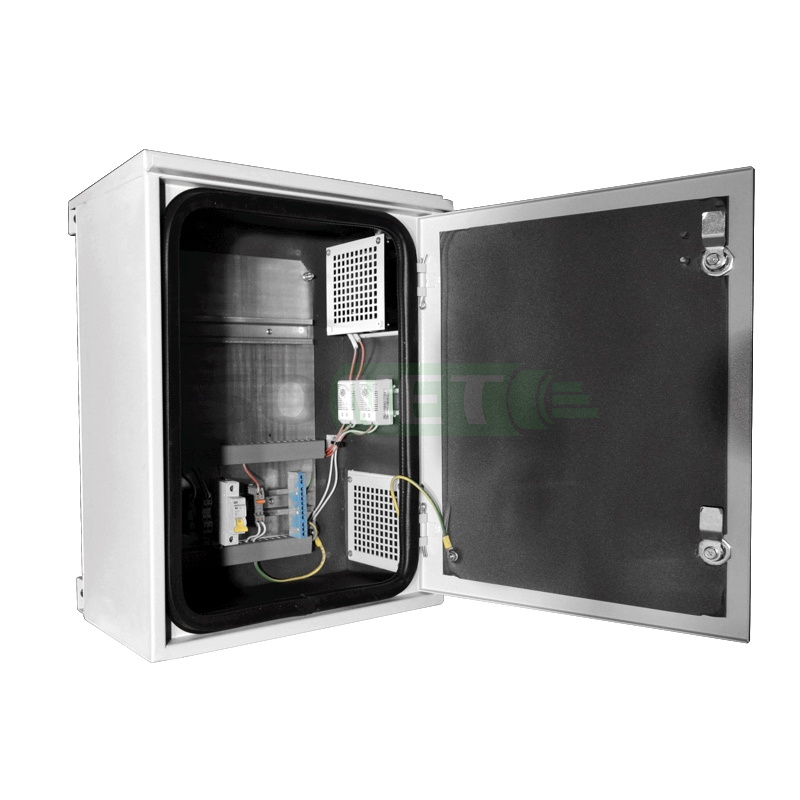

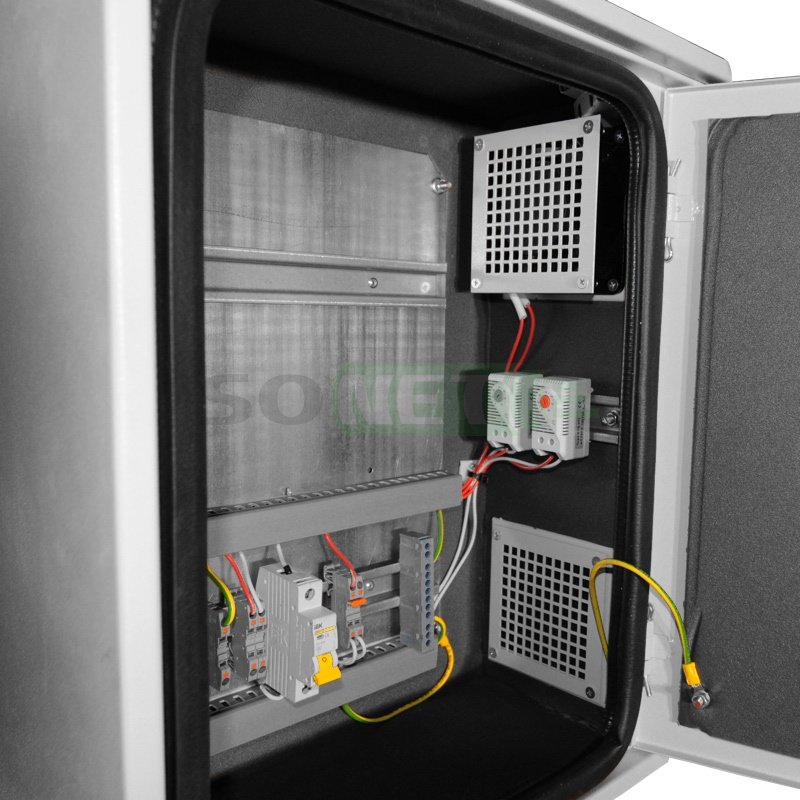

Термобокс оборудован автоматической системой поддержания внутреннего климата с контролем температуры. Система включает в себя сдвоенный термостат (либо раздельные термостаты - нормально открытый НО и термостат нормально замкнутый НЗ), обогреватель с функцией защиты от перегрева, а также блоком вентиляции.
Техническое описание:
Термобокс имеет однообъемную конструкцию. Корпус шкафа изготовлен из листовой стали толщиной 1,5 мм и теплоизолирован негорючим фольгированным ППЭ изолом, толщиной 10 мм.
Подвод кабеля осуществляется снизу, при помощи герметичных кабельных вводов MG25.

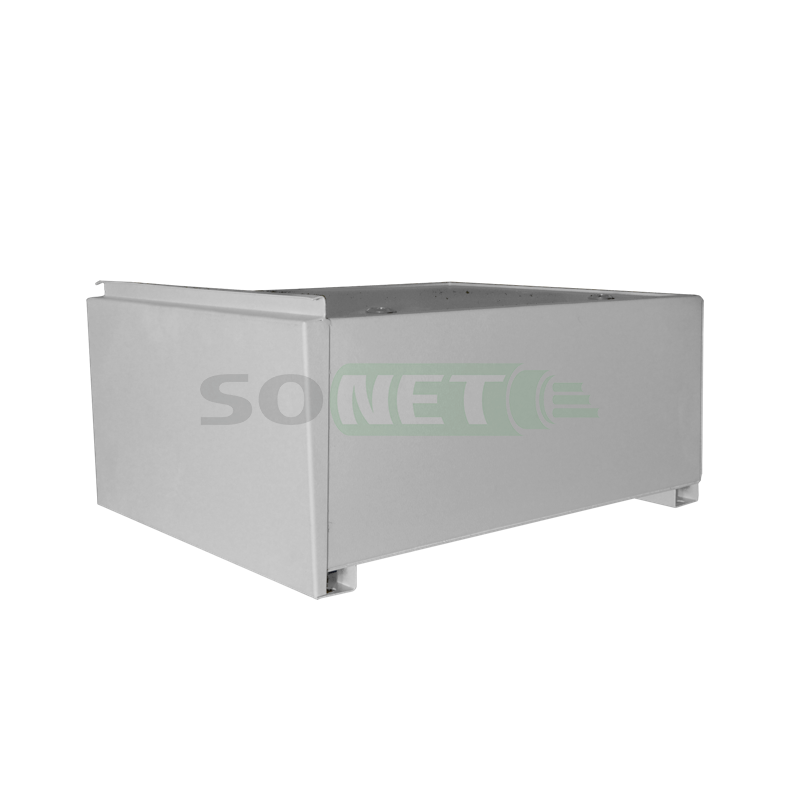

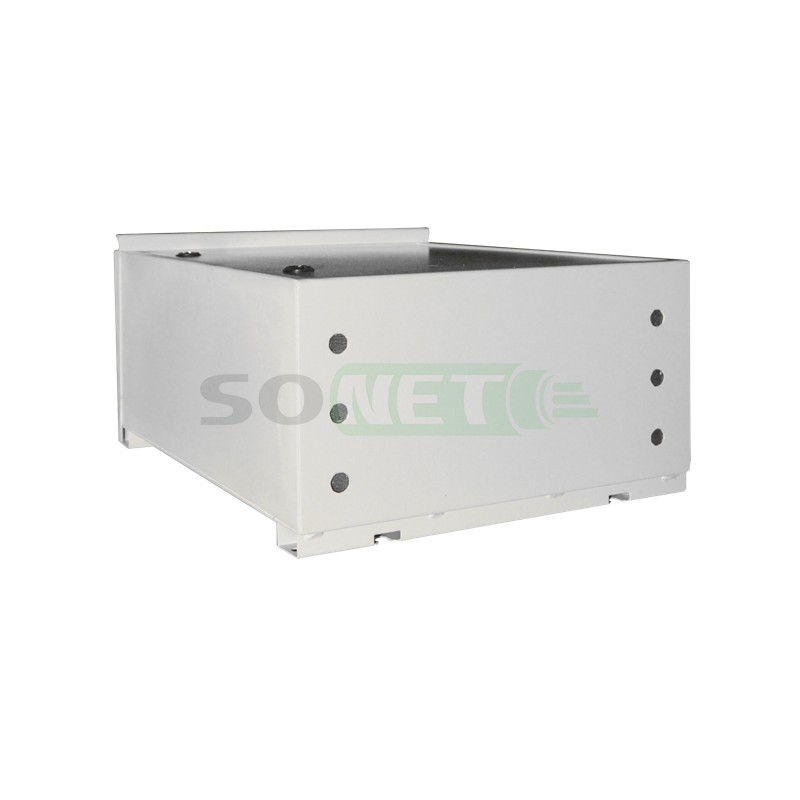

При установке термобокса на горизонтальную поверхность применяется цоколь, который крепится к основанию посредством анкерных болтов.
Система заземления входит в стандартную комплектацию шкафа и включает в себя объединение всех металлических частей корпуса под единый потенциал.
Дверь термошкафа утеплена и снабжена датчиком открытия двери, типа « Gerkon». Дверь раскрывается на 110 градусов и комплектуется врезным замком с поворотным ключом.
Степень защиты термобокса от воздействия окружающей среды – не ниже IP54.
Внутренние и наружные поверхности шкафа окрашиваются в светло серый цвет (RAL 7035).
Условия эксплуатации:
Термошкаф эксплуатируется на открытом воздухе при температуре от – 60° С до +70° С и относительной влажности воздуха до 98 %.

Техническое описание	Свойства
Сталь, толщина стали	08ПС ГОСТ 16523-97 х/к, 1.5мм
Утеплитель	Теплоизолирован негорючим фольгированным ППЭ изолоном, толщиной 10 мм.
Кабельный ввод	Снизу герметичные кабельные вводы MG25.
Заземление	Есть, объединение всех металлических частей корпуса под единый потенциал
Степень защиты термобокса от воздействий окружающей среды	МЭК-70-1, IEC60529, ГОСТ 14254-96, не ниже IP 54.
Дверь	снабжена датчиком открытия двери, типа «Gerkon». Дверь раскрывается на 110 градусов и комплектуется замками с поворотным ключом
Цвет	RAL 7035 (светло-серый)
Система жизнеобеспечения	Термобокс оборудован автоматической системой поддержания внутреннего климата с контролем температуры. Система включает в себя сдвоенный термостат (либо раздельные термостатынормально открытый НО и термостат нормально замкнутый НЗ), обогреватель с функцией защиты от перегрева, а также блоком вентиляции.
Эксплуатация	на открытом воздухе при температуре от - 60°C до +70°C и относительной влажности воздуха до 98%
Гарантия	Срок гарантии устанавливается 12 месяцев.

Характеристики

Наименование характеристики	Свойства
Масса изделия	25.8 кг.
Наружные габаритные размеры, (ВхШхГ) мм.	600*400*200
Объём	0,048м³
Внутренние размеры шкафа, (ВхШхГ) мм.	577*375*175

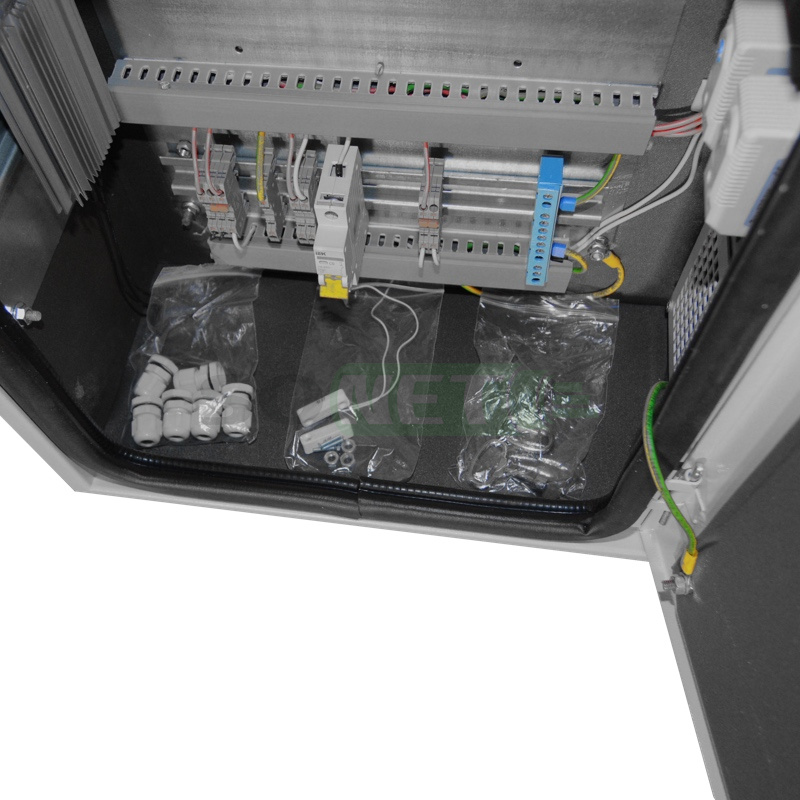

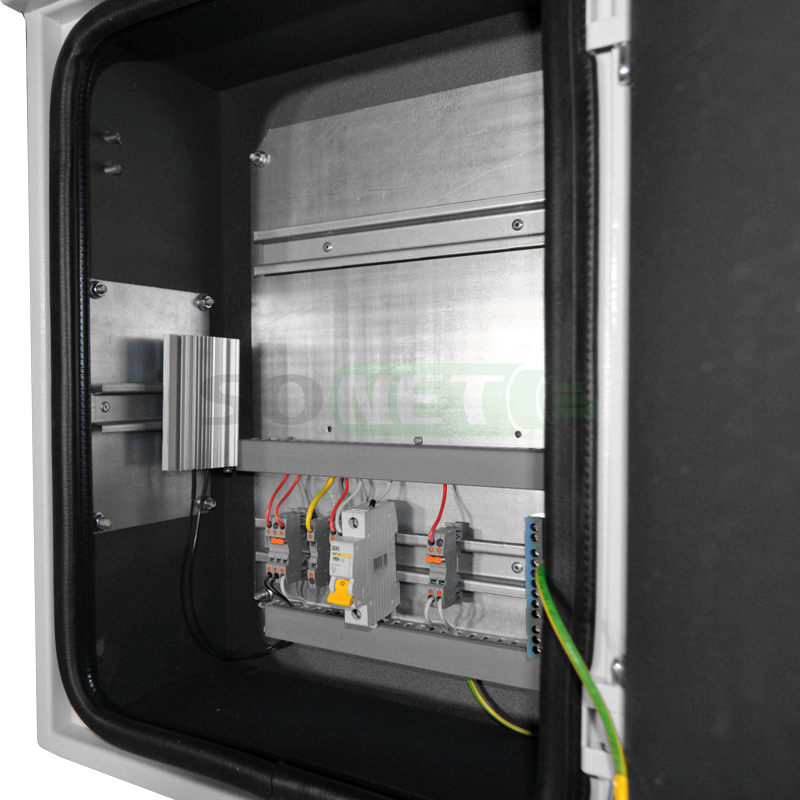

 Комплект поставки

№	Комплектующие	Кол-во
1	Корпус термобокса	1
2	Крыша	1
3	Дверь с замком	1
4	Монтажная панель	1
5	Кабельный ввод герметичный (MG25)	6
6	Съёмный фильтр приточный	1
7	Нагреватель 150Вт, 220В	1
8	Клеммы проходные	8
9	Нулевая шина заземления в корпусе	1
10	Вводной автомат защиты 1Р6А	1
11	Блок вентиляции, (Возд.поток max 161,5 м³/час	1
12	Терморегулятор (на вентил. и обогрев)	1
13	Пруток резьбовой М10 , 500мм. (доп.опция)	4
14	Крепление столбовое (доп.опция)	4
15	Датчик открытия двери(доп.опция)	1

Ассортиментный ряд и габариты:

Наименование, характеристики	ШКУ-М-ОВ-4	ШКУ-М-ОВ-5	ШКУ-М-ОВ-6
Масса, кг	17,5	21,6	25,8
Объём:	0,032м³	0,04м³	0,048м³
Наружные габаритные размеры (ШхВхГ)	400х400х200	500х400х200	600х400х200
Внутренние габаритные размеры (ШхВхГ)	377х375х175	477х375х175	577х375х175

Монтаж:

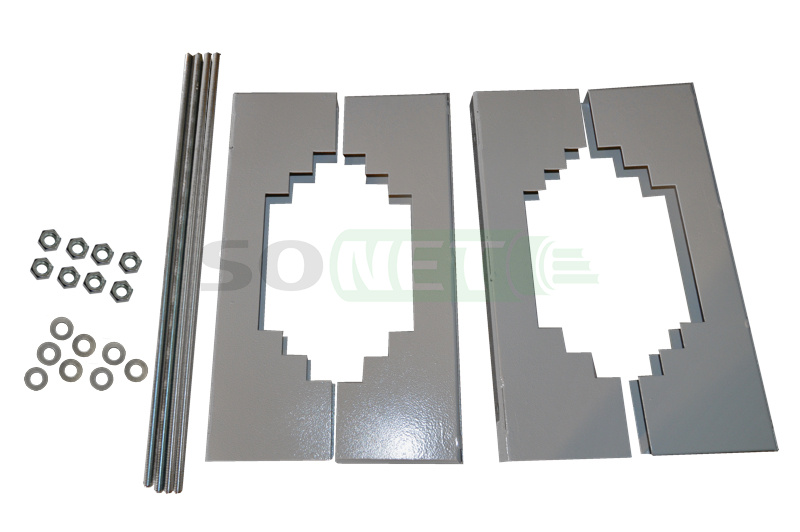

К столбовой опоре термобокс крепится при помощи изогнутых хомутов. При монтаже термобокса на опору, диаметр которой менее 290 мм, рекомендуется обрезать хомут с двух концов на необходимую длину, не повреждая резьбу.
Нестандартные изделия:
Для размещения оборудования на столбах и вертикальных опорах компания Sonet имеет большую базу готовых серийных изделий. Звоните наши менеджеры помогут Вам с подбором и адаптацией серийных моделей термошкафов к Вашему ТЗ. Поможем составить ТЗ на шкаф для Ваших условиях эксплуатации. Быстро изготовим чертеж или 3D модель, произведем образец.
