- Электротехнический шкаф настенный ШКУ-М-ОВ-4, 400х400х200мм (обогрев и вентиляция)
Электротехнический шкаф настенный ШКУ-М-ОВ-4, 400х400х200мм (обогрев и вентиляция)

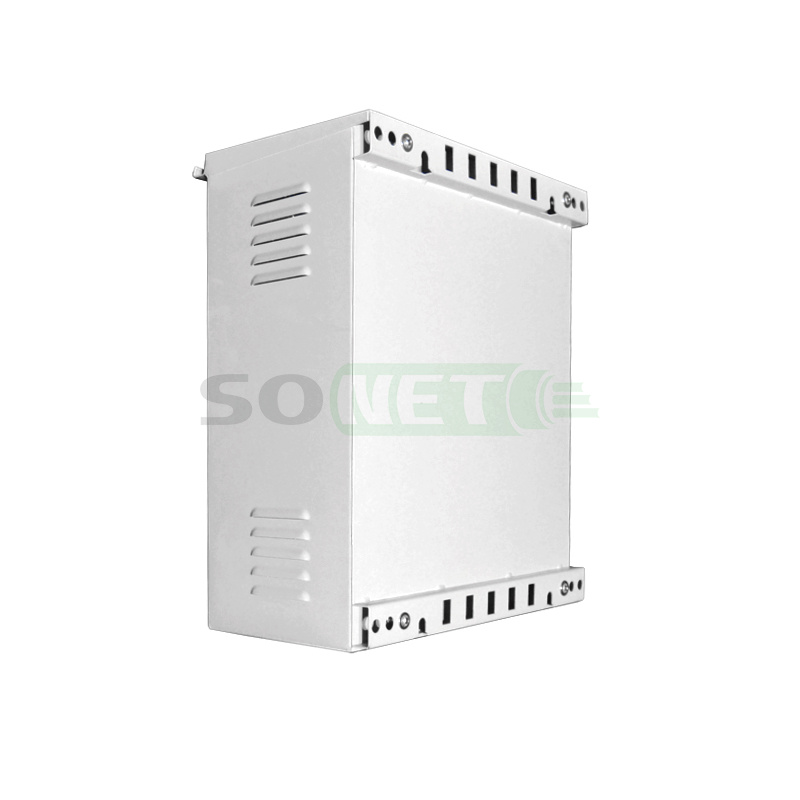

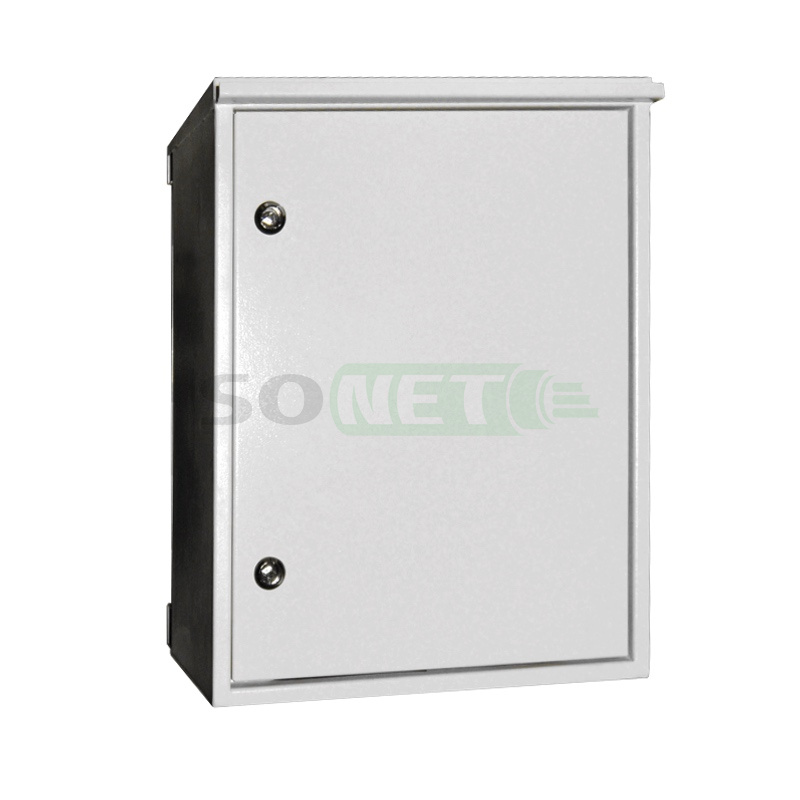

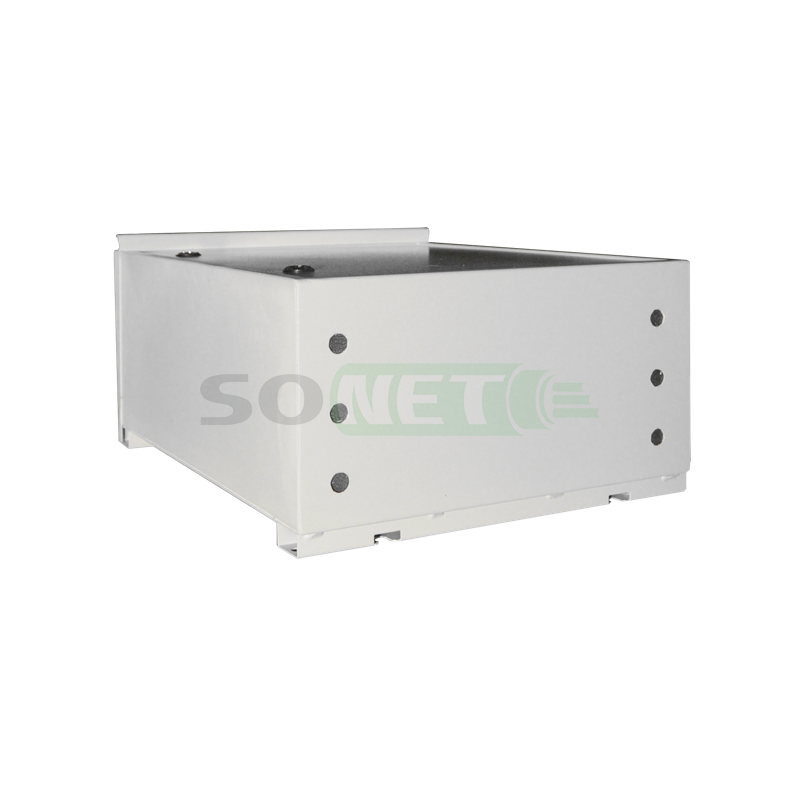

Термобокс мачтовый ШКУ-М-ОВ-4, 400х400х200мм (обогрев и вентиляция)
Мачтовые шкафы (термобоксы) с функцией обогрева и вентиляции производства ReDGeN серии ШКУ-М-ОВ устанавливаются на уличные опоры и предназначены для размещения в них оборудования с ограниченным диапазоном рабочих температур.

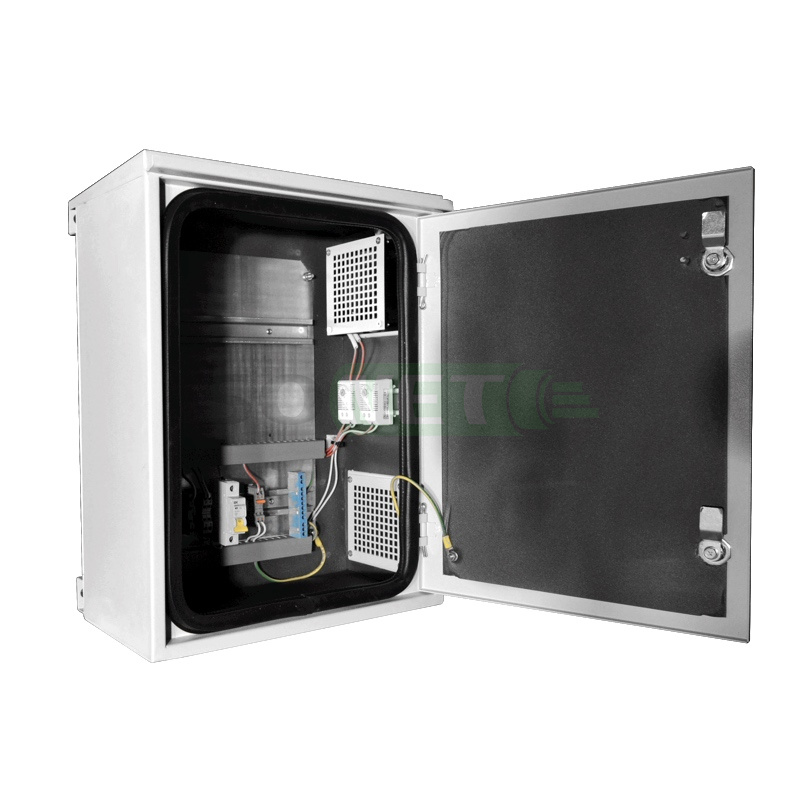

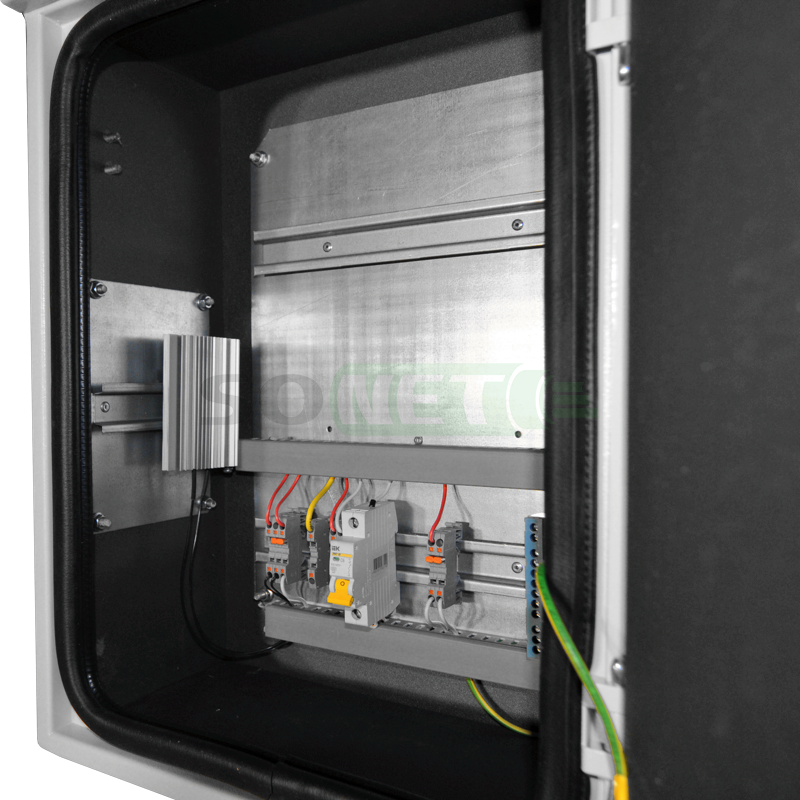

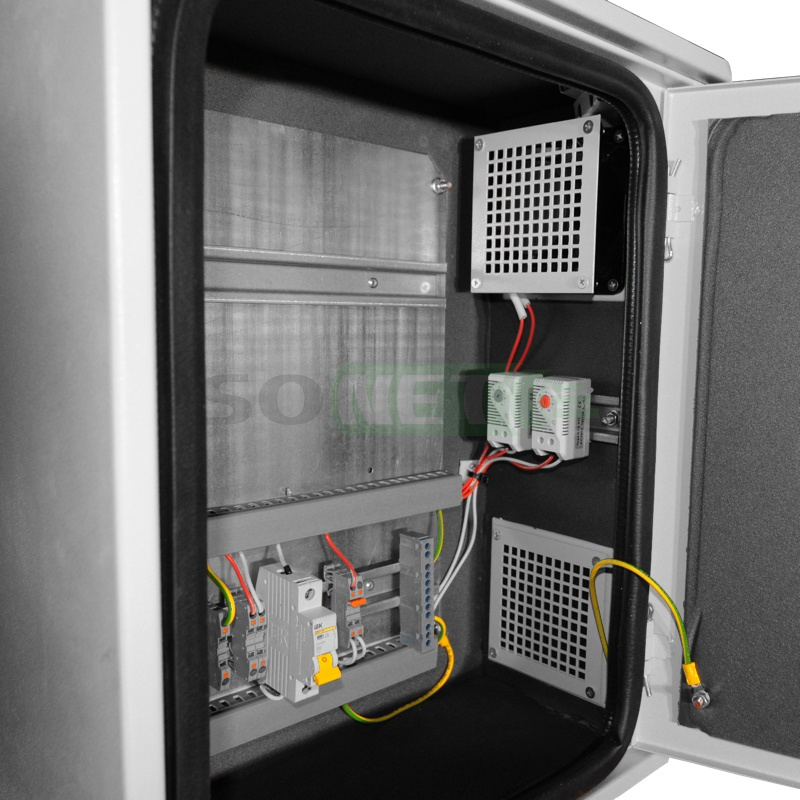

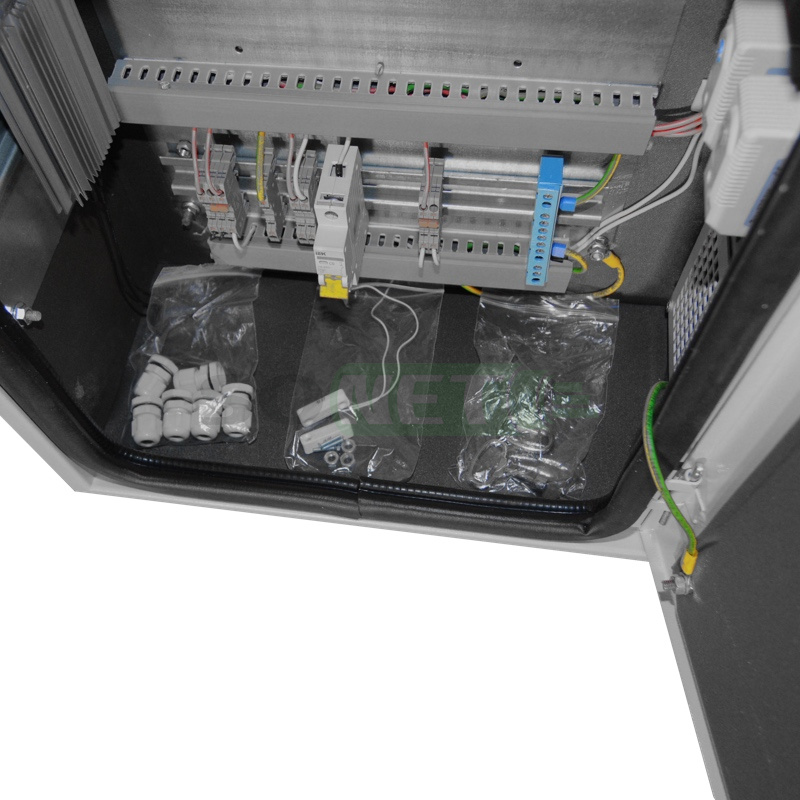

Термобокс оборудован автоматической системой поддержания внутреннего климата с контролем температуры. Система включает в себя сдвоенный термостат (либо раздельные термостаты - нормально открытый НО и термостат нормально замкнутый НЗ), обогреватель с функцией защиты от перегрева, а также блоком вентиляции.
Техническое описание
Термобокс имеет однообъемную конструкцию. Корпус шкафа изготовлен из листовой стали толщиной 1,5 мм и теплоизолирован негорючим фольгированным ППЭ изолом, толщиной 10 мм.
Подвод кабеля осуществляется снизу, при помощи герметичных кабельных вводов MG25.

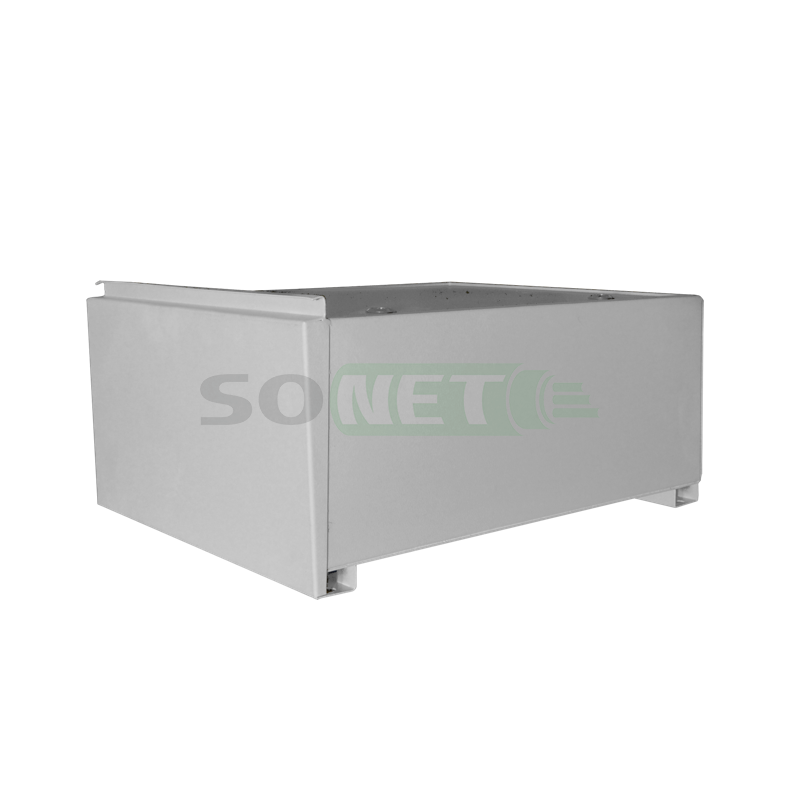

При установке термобокса на горизонтальную поверхность применяется цоколь, который крепится к основанию посредством анкерных болтов.
Система заземления входит в стандартную комплектацию шкафа и включает в себя объединение всех металлических частей корпуса под единый потенциал.
Дверь термошкафа утеплена и снабжена датчиком открытия двери, типа « Gerkon». Дверь раскрывается на 110 градусов и комплектуется врезным замком с поворотным ключом.
Степень защиты термобокса от воздействия окружающей среды – не ниже IP54.
Внутренние и наружные поверхности шкафа окрашиваются в светло серый цвет (RAL 7035).
Условия эксплуатации
Термошкаф эксплуатируется на открытом воздухе при температуре от – 60° С до +70° С и относительной влажности воздуха до 98 %.
|
Техническое описание |
Свойства |
|
Сталь, толщина стали |
08ПС ГОСТ 16523-97 х/к, 1.5мм |
|
Утеплитель |
Теплоизолирован негорючим фольгированным ППЭ изолоном, толщиной 10 мм. |
|
Кабельный ввод |
Снизу герметичные кабельные вводы MG25. |
|
Заземление |
Есть, объединение всех металлических частей корпуса под единый потенциал |
|
Степень защиты термобокса от воздействий окружающей среды |
МЭК-70-1, IEC60529, ГОСТ 14254-96, не ниже IP 54. |
|
Дверь |
снабжена датчиком открытия двери, типа «Gerkon». Дверь раскрывается на 110 градусов и комплектуется замками с поворотным ключом |
|
Цвет |
RAL 7035 (светло-серый) |
|
Система жизнеобеспечения |
Термобокс оборудован автоматической системой поддержания внутреннего климата с контролем температуры. Система включает в себя сдвоенный термостат (либо раздельные термостатынормально открытый НО и термостат нормально замкнутый НЗ), обогреватель с функцией защиты от перегрева, а также блоком вентиляции. |
|
Эксплуатация |
на открытом воздухе при температуре от - 60°C до +70°C и относительной влажности воздуха до 98% |
|
Гарантия |
Срок гарантии устанавливается 12 месяцев. |
Характеристики
|
Наименование характеристики |
Свойства |
|
Масса изделия |
17.5 кг. |
|
Наружные габаритные размеры, (ВхШхГ) мм. |
400*400*200 |
|
Объём |
0,032м³ |
|
Внутренние размеры шкафа, (ВхШхГ) мм. |
377*375*175 |
Комплект поставки
|
№ |
Комплектующие |
Кол-во |
|
1 |
Корпус термобокса |
1 |
|
2 |
Крыша |
1 |
|
3 |
Дверь с замком |
1 |
|
4 |
Монтажная панель |
1 |
|
5 |
Кабельный ввод герметичный (MG25) |
6 |
|
6 |
Съёмный фильтр приточный |
1 |
|
7 |
Нагреватель 150Вт, 220В |
1 |
|
8 |
Клеммы проходные |
8 |
|
9 |
Нулевая шина заземления в корпусе |
1 |
|
10 |
Вводной автомат защиты 1Р6А |
1 |
|
11 |
Блок вентиляции, (Возд.поток max 161,5 м³/час |
1 |
|
12 |
Терморегулятор (на вентил. и обогрев) |
1 |
|
13 |
Пруток резьбовой М10 , 500мм. (доп.опция) |
4 |
|
14 |
Крепление столбовое (доп.опция) |
4 |
|
15 |
Датчик открытия двери(доп.опция) |
1 |
Ассортиментный ряд и габариты:
|
Наименование, характеристики |
ШКУ-М-ОВ-4 |
ШКУ-М-ОВ-5 |
ШКУ-М-ОВ-6 |
|
Масса, кг |
17,5 |
21,6 |
25,8 |
|
Объём: |
0,032м³ |
0,04м³ |
0,048м³ |
|
Наружные габаритные размеры (ШхВхГ) |
400х400х200 |
500х400х200 |
600х400х200 |
|
Внутренние габаритные размеры (ШхВхГ) |
377х375х175 |
477х375х175 |
577х375х175 |
Монтаж

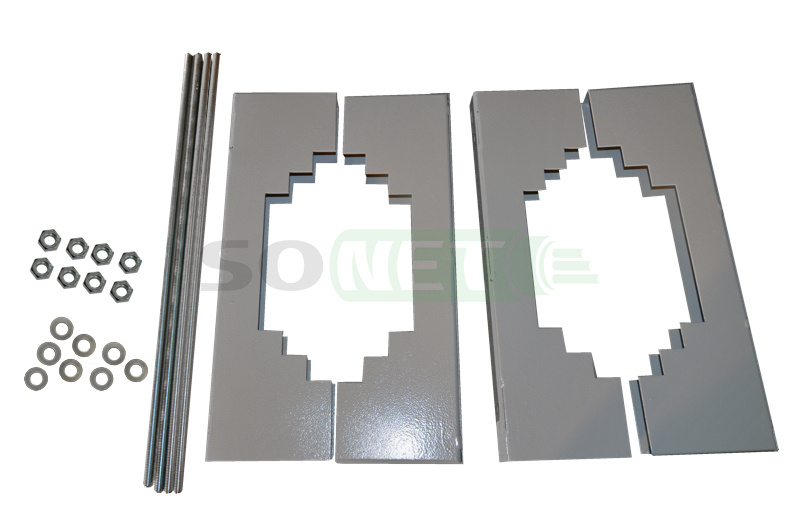

К столбовой опоре термобокс крепится при помощи изогнутых хомутов. При монтаже термобокса на опору, диаметр которой менее 290 мм, рекомендуется обрезать хомут с двух концов на необходимую длину, не повреждая резьбу.
Нестандартные изделия: для размещения оборудования на столбах и вертикальных опорах компания Sonet имеет большую базу готовых серийных изделий. Звоните наши менеджеры помогут Вам с подбором и адаптацией серийных моделей термошкафов к Вашему ТЗ. Поможем составить ТЗ на шкаф для Ваших условиях эксплуатации. Быстро изготовим чертеж или 3D модель, произведем образец.
